Trong hệ thống điện hiện đại, việc phân phối điện an toàn, liên tục và hiệu quả là yếu tố sống còn. Tủ RMU (Ring Main Unit) chính là một trong những thiết bị then chốt nhất để thực hiện nhiệm vụ này, đặc biệt là trong các lưới điện trung thế.
Vậy tủ RMU là gì? Tại sao nó lại quan trọng đến vậy trong các nhà máy, tòa nhà và các trạm biến áp? Bài viết này sẽ phân tích chi tiết A-Z về cấu tạo, chức năng và các ứng dụng thực tế của tủ RMU.

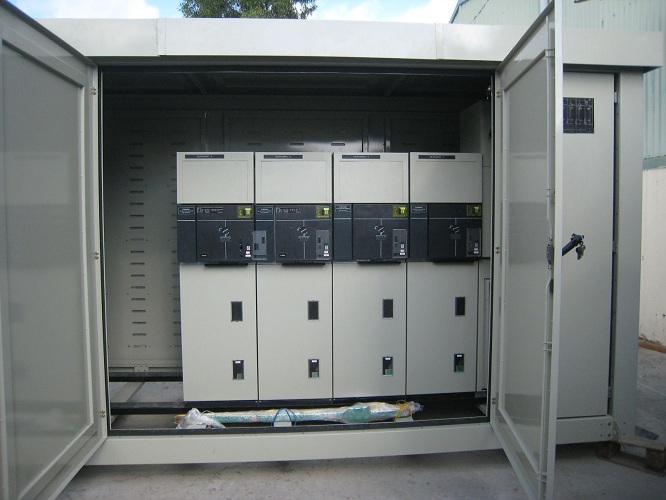

Tủ RMU là gì?
Tủ RMU (Ring Main Unit) là thiết bị điện trung thế hợp bộ, chức năng chính là kết nối, đo lường và bảo vệ máy biến áp trong lưới điện phân phối mạch vòng, với cấp điện áp lên đến 36kV.
Tủ RMU (viết tắt của Ring Main Unit) là một thiết bị điện hợp bộ, được thiết kế để hoạt động trong các hệ thống điện trung thế (lên đến 36kV). Chức năng chính của nó là kết nối, đo lường và bảo vệ, thường được dùng để cấp điện đầu vào và bảo vệ cho máy biến áp.
Hiểu đơn giản, tủ RMU đóng vai trò như một “trạm gác” an toàn cho mạng lưới điện, cho phép kết nối, ngắt điện và bảo vệ các thiết bị trong một trạm biến áp phân phối.
Nhờ thiết kế hợp bộ và kích thước nhỏ gọn, tủ RMU là lựa chọn tối ưu cho các trạm biến áp Kiosk và các không gian lắp đặt bị hạn chế trong đô thị.

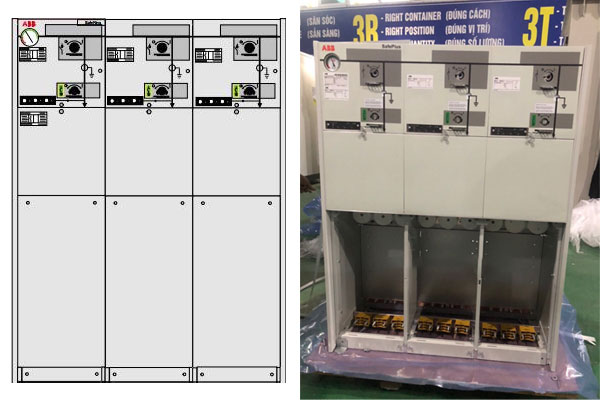

Cấu tạo chi tiết của Tủ RMU
Tủ RMU được cấu tạo từ các ngăn module (đầu vào, đầu ra, bảo vệ máy biến áp) đặt trong vỏ thép kín (IP65). Các bộ phận chính bao gồm thanh cái, cầu dao phụ tải, máy cắt (hoặc cầu chì), và buồng cách điện (khí SF6 hoặc chân không).
Một tủ RMU điển hình được thiết kế theo dạng module, bao gồm nhiều ngăn (khoang) riêng biệt được hàn kín trong vỏ thép không gỉ, đảm bảo độ kín (IP65) và an toàn tuyệt đối.
Các thành phần chính bao gồm:
Chuyên viên tư vấn & Báo giá
Ms. Khuyên Bùi
- Vỏ tủ (Vỏ thép không gỉ): Chịu được các tác động cơ học và điều kiện môi trường khắc nghiệt, chống hồ quang nội bộ.
- Ngăn chứa và Thanh cái (Busbar): Nơi đặt các thanh cái Busbar để kết nối các ngăn với nhau.
- Phần tử đóng cắt:
- Môi trường cách điện & dập hồ quang: Các phần tử đóng cắt được đặt trong bình khí SF6 hoặc trong buồng chân không để đảm bảo cách điện an toàn và dập tắt hồ quang khi đóng cắt.
- Hệ thống phụ: Bao gồm biến dòng (CT), biến điện áp (VT) để đo lường, Rơ le bảo vệ (thường là tự cấp nguồn) và hệ thống khóa liên động cơ khí để ngăn thao tác sai.
Chức năng cốt lõi của Tủ RMU
Tủ RMU thực hiện 5 chức năng chính: Kết nối mạch vòng (Ring), Bảo vệ hệ thống (ngắn mạch, quá tải), Đo lường thông số, Cách ly an toàn để bảo trì, và hỗ trợ Tự động hóa (Smart Grid).
Tủ RMU không chỉ là một tủ điện thông thường. Nó thực hiện đồng thời nhiều chức năng quan trọng:
- Kết nối và Phân phối (Mạch vòng): Chức năng “Ring” (mạch vòng) cho phép kết nối ít nhất 2 nguồn cấp, đảm bảo nếu một nguồn gặp sự cố, nguồn còn lại vẫn có thể cung cấp điện mà không gây gián đoạn.
- Bảo vệ hệ thống: Tủ RMU tích hợp máy cắt và cầu chì HV HRC để bảo vệ máy biến áp 3 pha khỏi các sự cố nghiêm trọng như ngắn mạch, quá tải và chạm đất.
- Đo lường và Giám sát: Tích hợp biến dòng và rơ le, cho phép theo dõi các thông số vận hành như cường độ dòng điện, điện áp và phát hiện sự cố.
- Cách ly an toàn: Cho phép các kỹ sư vận hành cách ly an toàn một phần của lưới điện (ví dụ: một máy biến áp) để thực hiện bảo trì mà không ảnh hưởng đến phần còn lại.
- Tự động hóa (Smart Grid): Các tủ RMU hiện đại dễ dàng tích hợp với RTU (Remote Terminal Unit) để giám sát và điều khiển từ xa, là một phần quan trọng của lưới điện thông minh.
Ưu điểm vượt trội của Tủ RMU
Ưu điểm lớn nhất của tủ RMU là thiết kế nhỏ gọn (Compact), độ tin cậy và an toàn cao (IP65, kín), chi phí bảo dưỡng rất thấp và lắp đặt nhanh chóng, hiệu quả so với các trạm biến áp kiểu cũ.
Việc sử dụng tủ RMU mang lại nhiều lợi ích so với các trạm biến áp kiểu cũ sử dụng các thiết bị đóng cắt riêng lẻ:
- Thiết kế nhỏ gọn (Compact): Tiết kiệm diện tích đáng kể, rất quan trọng trong các khu đô thị chật hẹp hoặc các nhà xưởng công nghiệp.
- Độ tin cậy và an toàn cao: Thiết kế kín (IP65) bảo vệ các bộ phận mang điện khỏi bụi bẩn, độ ẩm và các tác động bên ngoài. Hệ thống khóa liên động ngăn chặn tuyệt đối các thao tác sai.
- Chi phí bảo dưỡng thấp: Do được thiết kế kín và sử dụng môi trường cách điện ổn định (SF6 hoặc chân không), tủ RMU gần như không cần bảo dưỡng trong suốt vòng đời (>20 năm).
- Lắp đặt nhanh chóng: Thiết kế hợp bộ (tất cả trong một) giúp việc thi công và lắp đặt nhanh hơn nhiều so với việc lắp từng thiết bị riêng lẻ.
Phân loại Tủ RMU phổ biến nhất
Tủ RMU được phân loại theo 3 tiêu chí chính: Cấu trúc (Compact không mở rộng hoặc Extensible có thể mở rộng), Môi trường dập hồ quang (Khí SF6, Chân không, Không khí), và Cấp điện áp (phổ biến là 24kV và 36kV).
Tủ RMU trên thị trường được phân loại dựa trên nhiều tiêu chí khác nhau:
| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm |
|---|---|---|
| Theo cấu trúc | Compact (Không mở rộng) | Các ngăn được cố định, không thể thêm mới. Phù hợp cho các trạm nhỏ, không có nhu cầu mở rộng trong tương lai. |
| Extensible (Mở rộng được) | Cho phép ghép thêm các module (ngăn) mới khi có nhu cầu, tăng tính linh hoạt cho hệ thống. | |
| Theo môi trường dập hồ quang | Cách điện khí SF6 | Phổ biến nhất, hiệu suất cao, kích thước nhỏ gọn. |
| Cách điện chân không | Độ bền cao, ít bảo dưỡng, thân thiện với môi trường hơn. | |
| Cách điện không khí | Giá thành rẻ hơn nhưng kích thước lớn hơn. | |
| Theo cấp điện áp | Tủ RMU 24kV | Phổ biến nhất tại Việt Nam cho lưới phân phối đô thị và nhà máy. |
| Tủ RMU 36kV | Dùng cho các ứng dụng công nghiệp nặng hoặc các điểm đấu nối lớn. |
Việc lựa chọn giữa các cấp điện áp là rất quan trọng. Bạn có thể tham khảo bài viết phân biệt điện trung thế, điện hạ thế và điện cao thế để hiểu rõ hơn về bối cảnh sử dụng.
Ứng dụng thực tế của Tủ RMU
Tủ RMU được ứng dụng rộng rãi trong các trạm biến áp phân phối (Kiosk, trạm ngầm, trạm cột), nhà máy công nghiệp, tòa nhà thương mại, khách sạn và các hệ thống năng lượng tái tạo như điện gió, điện mặt trời.
Với những ưu điểm của mình, tủ RMU được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Trạm biến áp phân phối: Lắp đặt trong các trạm biến áp Kiosk, trạm ngầm hoặc trạm trên cột.
- Nhà máy và Điện công nghiệp: Cung cấp điện cho các dây chuyền sản xuất, động cơ lớn.
- Tòa nhà thương mại: Các khách sạn, trung tâm thương mại, chung cư cao tầng.
- Hệ thống năng lượng tái tạo: Được sử dụng rộng rãi trong các trạm biến áp của nhà máy năng lượng gió và điện mặt trời.
Lắp đặt và Bảo trì Tủ RMU
Lắp đặt RMU đòi hỏi tuân thủ tiêu chuẩn về nền móng, đấu nối cáp và tiếp địa. Bảo trì định kỳ (dù chi phí thấp) là bắt buộc, bao gồm vệ sinh, kiểm tra cơ cấu, quét nhiệt (Thermal Scan) và đo phóng điện cục bộ (Partial Discharge) để đảm bảo vận hành an toàn.
Hướng dẫn lắp đặt
Quy trình lắp đặt RMU chuẩn bao gồm 4 bước: (1) Chuẩn bị nền móng phẳng, chịu lực; (2) Đấu nối cáp ngầm trung thế vào các ngăn; (3) Thực hiện nối đất an toàn; và (4) Kiểm tra, thử nghiệm (đo cách điện, áp suất khí) trước khi vận hành.
Việc lắp đặt tủ RMU phải tuân thủ nghiêm ngặt các tiêu chuẩn lắp đặt tủ điện và yêu cầu kỹ thuật của nhà sản xuất. Quy trình chung bao gồm:
- Chuẩn bị nền móng: Đảm bảo nền móng phẳng, chịu lực và khô ráo.
- Đấu nối cáp: Kết nối cáp ngầm trung thế vào các ngăn cáp đầu vào/ra.
- Nối đất: Tiếp địa vỏ tủ và các bộ phận kim loại theo đúng tiêu chuẩn an toàn.
- Kiểm tra và Thử nghiệm: Đo cách điện, kiểm tra áp suất khí SF6 (nếu có), thử nghiệm đóng cắt và hoạt động của rơ le.
Vận hành và Bảo trì
Vận hành RMU cần kỹ thuật viên có chuyên môn. Các hoạt động bảo trì quan trọng nhất là bảo trì cơ khí, quét nhiệt để phát hiện điểm nóng, và đo phóng điện cục bộ để chẩn đoán sớm hư hỏng cách điện từ bên trong.
Mặc dù tủ RMU có chi phí bảo dưỡng thấp, việc kiểm tra định kỳ là bắt buộc để đảm bảo an toàn và độ tin cậy. Công tác bảo trì đòi hỏi kỹ thuật viên có chuyên môn cao về thiết bị trung thế.
Các hoạt động bảo trì quan trọng bao gồm:
- Bảo trì tủ trung thế: Vệ sinh công nghiệp, kiểm tra cơ cấu truyền động, siết lại ốc vít.
- Quét nhiệt tủ điện (Thermal Scan): Dùng camera nhiệt để phát hiện các điểm tiếp xúc phát nhiệt bất thường, nguy cơ gây cháy nổ.
- Đo phóng điện cục bộ (Partial Discharge): Là phương pháp tiên tiến để “nghe” các tín hiệu bất thường bên trong tủ, chẩn đoán sớm các hư hỏng cách điện trước khi xảy ra sự cố.
Kết luận
Tủ RMU là một cấu phần không thể thiếu trong các hệ thống phân phối điện trung thế hiện đại. Với thiết kế nhỏ gọn, an toàn, độ tin cậy cao và chi phí vận hành thấp, RMU đã và đang thay thế các giải pháp trạm biến áp truyền thống.
