1. Van 1 Chiều (Check Valve) Là Gì?
Direct Answer
Van 1 chiều (tên tiếng Anh là Check Valve, hay còn gọi là Non-return valve, Van khóa 1 chiều) là thiết bị cơ khí tự động, được lắp đặt trên hệ thống đường ống để chỉ cho phép lưu chất (nước, hơi, khí) đi qua theo một hướng nhất định và ngăn chặn tuyệt đối dòng chảy ngược lại.
Khác với các loại van khóa thông thường (như van cổng, van bi) cần người vận hành hoặc bộ điều khiển, van 1 chiều hoạt động hoàn toàn tự động dựa trên chênh lệch áp suất ($\Delta P$) của dòng chảy. Bạn có thể tìm hiểu thêm về các nguyên lý áp suất trong thi công điện MEP để hiểu rõ hơn về tính đồng bộ của hệ thống.
Tại sao hệ thống đường ống bắt buộc phải có van 1 chiều?
Trong quá trình thi công cho khách hàng tại KTH Electric, tôi thường gặp câu hỏi: “Anh Vân ơi, bớt cái van này đi cho đỡ tiền được không?”. Câu trả lời của tôi luôn là KHÔNG. Đây là lý do:
🛡️ Bảo vệ thiết bị
Ngăn dòng nước chảy ngược về máy bơm khi bơm ngừng hoạt động, tránh làm cánh bơm quay ngược gây cháy động cơ hoặc gãy trục. Việc bảo vệ này quan trọng không kém gì việc sử dụng Relay bảo vệ quá dòng trong hệ thống điện.
💧 Chống thất thoát
Trong trường hợp rò rỉ đường ống, van 1 chiều giữ lại lượng nước/khí trong ống, không để chảy hết ra ngoài.
🔨 Ngăn Búa nước
Giảm thiểu xung lực cực mạnh sinh ra khi dòng chảy thay đổi đột ngột (Water Hammer), bảo vệ đường ống khỏi bị rung lắc, nứt vỡ.
Chuyên viên tư vấn & Báo giá
Ms. Thanh Tâm
🔄 Lưu thông đúng hướng
Đặc biệt quan trọng trong các hệ thống pha trộn hóa chất hoặc hệ thống bình nóng lạnh (ngăn nước nóng chảy ngược ra đường nước lạnh làm hỏng ống nhựa).
2. Cấu Tạo Chi Tiết & Nguyên Lý Hoạt Động
Để sửa chữa được, bạn phải hiểu “ruột gan” nó có gì. Dù có hàng chục loại van khác nhau, nhưng cấu tạo cơ bản của một chiếc van 1 chiều luôn bao gồm 3 phần chính:
Cấu tạo chung (Anatomy)
- 1. Thân van (Body): Lớp vỏ bảo vệ bên ngoài, chịu áp lực làm việc (PN10, PN16, JIS 10K). Được đúc từ Đồng, Gang cầu, Inox (304/316) hoặc Nhựa (PVC/uPVC) tùy môi trường. Hai đầu kết nối có thể là ren, mặt bích hoặc rắc co.
- 2. Đĩa van/Cánh van (Disc): Bộ phận quan trọng nhất, trực tiếp đóng/mở dòng chảy.
- 3. Phần tử đàn hồi/trợ lực: Có thể là Lò xo (Spring) hoặc Trục bản lề (Hinge Pin) giúp đĩa van quay về vị trí đóng.
- 4. Ghế van (Seat): Bộ phận làm kín, nơi đĩa van tựa vào khi đóng. Thường có gioăng cao su (EPDM, NBR) hoặc Teflon (PTFE) để đảm bảo độ kín nước 100%.
Nguyên lý hoạt động (Cơ học chất lỏng)
Nguyên lý rất đơn giản, dựa trên sự cân bằng lực:
🟢 Trạng thái MỞ
Khi áp lực dòng tới ($P_{inlet}$) lớn hơn lực lò xo hoặc trọng lượng đĩa van ($P_{crack}$), đĩa van bị đẩy ra khỏi ghế van $\rightarrow$ Van mở, nước chảy qua.
![\[P_{inlet} > P_{outlet} + F_{spring}\]](https://kth-electric.com/wp-content/ql-cache/quicklatex.com-a4a5b1700cdffc2f965f1b5ad391dcb3_l3.png "Rendered by QuickLaTeX.com")
🔴 Trạng thái ĐÓNG
Khi dòng chảy ngừng hoặc áp lực dòng chảy ngược ($P_{backflow}$) xuất hiện. Cộng với lực đàn hồi của lò xo/trọng lực, đĩa van bị ép chặt vào ghế van $\rightarrow$ Van đóng kín.
3. Phân Loại Van 1 Chiều Phổ Biến Nhất Hiện Nay
Trên thị trường hiện nay có rất nhiều loại, từ hàng chợ trời đến hàng nhập khẩu G7. Dưới góc độ kỹ thuật, tôi chia chúng thành các nhóm sau dựa trên Cấu tạo để các bạn dễ hình dung và lựa chọn.

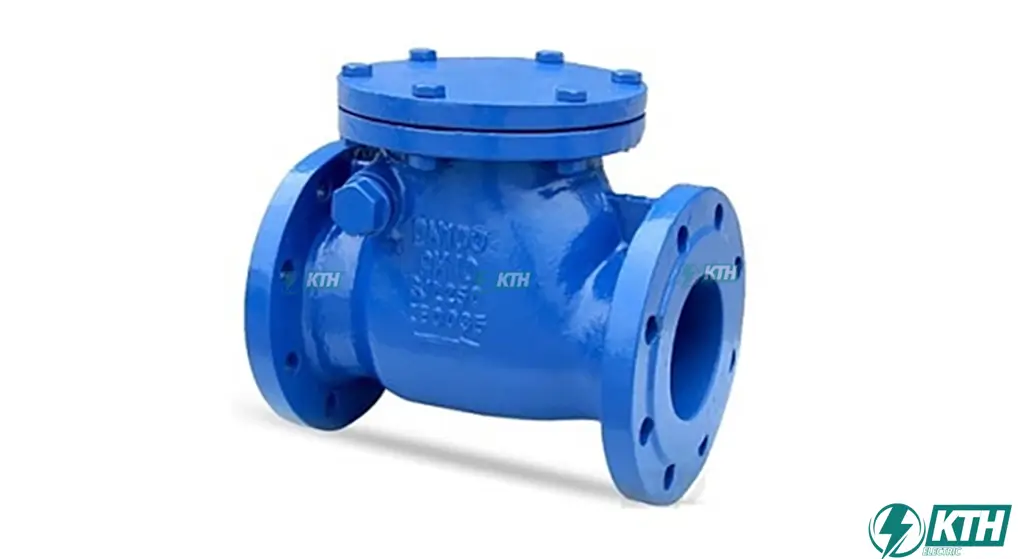

3.1. Van 1 Chiều Lá Lật (Swing Check Valve)
Đây là loại phổ biến nhất, bạn sẽ thấy nó ở khắp nơi từ máy bơm gia đình đến nhà máy nước hay các hệ thống cấp thoát nước tòa nhà.
- Cấu tạo: Đĩa van dạng cánh cửa, gắn trên trục bản lề bên trên.
- Cơ chế: Dòng nước đẩy cánh van lật lên để đi qua. Khi ngắt nước, trọng lượng cánh van tự rơi xuống đóng cửa.
- Ưu điểm: Lưu lượng dòng chảy lớn, ít gây tổn thất áp suất (pressure drop thấp), giá thành rẻ, dễ sửa chữa.
- Nhược điểm: Không dùng được cho dòng chảy thay đổi chiều liên tục hoặc áp suất thấp (dễ bị kẹt), không lắp được cho đường ống đứng chiều dòng chảy từ trên xuống.
- Ứng dụng: Hệ thống cấp thoát nước sạch, nước thải.

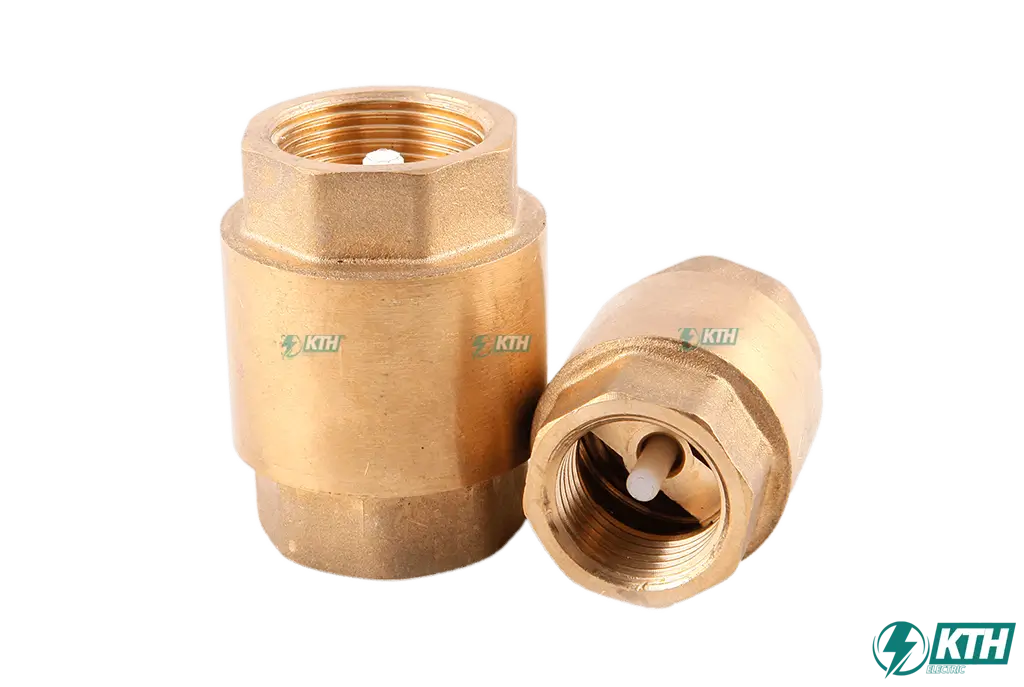

3.2. Van 1 Chiều Lò Xo (Spring Check Valve)
Loại này thường thấy ở các hệ thống máy bơm tăng áp hoặc đường ống nhỏ.
- Cấu tạo: Đĩa van được giữ đóng bởi một lò xo nén.
- Cơ chế: Áp lực nước phải thắng lực lò xo để mở van. Khi ngắt nước, lò xo tự động bung ra đẩy đĩa van đóng lại ngay lập tức (thậm chí trước khi dòng chảy ngược kịp hình thành).
- Ưu điểm: Đóng rất nhanh, giảm thiểu tối đa hiện tượng búa nước. Có thể lắp đặt ở mọi tư thế (đứng, ngang, xiên). Hoạt động êm ái, không gây tiếng ồn “cạch cạch” như van lá lật.
- Nhược điểm: Tổn thất áp suất cao hơn van lá lật (do nước phải thắng lực lò xo).
- Ứng dụng: Máy bơm tăng áp, đầu ra máy nén khí, hệ thống HVAC.

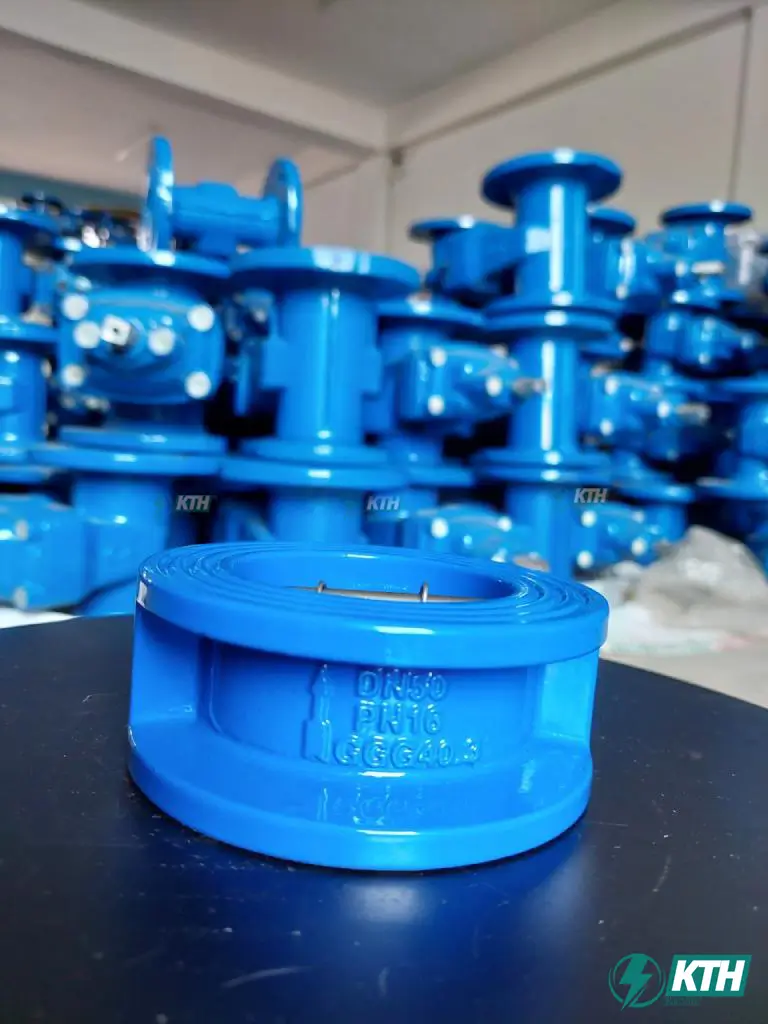

3.3. Van 1 Chiều Cánh Bướm (Wafer Check Valve)
Dành cho các đường ống công nghiệp kích thước lớn (thường từ DN50 trở lên) và không gian lắp đặt chật hẹp.
- Cấu tạo: Gồm 2 cánh van hình bán nguyệt, kẹp lò xo ở giữa trục. Hình dáng mỏng như chiếc đĩa (Wafer).
- Cơ chế: Dòng chảy ép 2 cánh bướm gập lại để mở. Lò xo đẩy 2 cánh xòe ra để đóng.
- Ưu điểm: Cực kỳ nhỏ gọn, nhẹ, dễ lắp đặt kẹp giữa 2 mặt bích. Giá thành rẻ hơn nhiều so với van lá lật cùng kích thước.
- Nhược điểm: Khả năng làm kín không tốt bằng van lá lật ở áp suất thấp. Các chi tiết lò xo nhỏ bên trong dễ bị kẹt nếu nước có rác.
- Ứng dụng: Các trạm bơm lớn, hệ thống báo cháy tự động, tháp giải nhiệt (Cooling tower).
3.4. Van 1 Chiều Cối/Đĩa (Disc/Lift Check Valve)
Thường bị nhầm lẫn với van cầu (Globe valve) vì ngoại hình giống nhau (bầu bĩnh).
- Cấu tạo: Đĩa van di chuyển lên xuống theo phương thẳng đứng (giống pít-tông).
- Ưu điểm: Độ bền cực cao, chịu được áp suất và nhiệt độ lớn. Độ kín khít gần như tuyệt đối.
- Ứng dụng: Hệ thống hơi nóng (Steam), khí nén áp lực cao, dầu khí.
3.5. Luppe (Rọ Bơm / Foot Valve)
Thực chất đây là sự kết hợp của Van 1 chiều lò xo và Lưới lọc rác.
- Vị trí: Luôn lắp ở dưới cùng của đường ống hút máy bơm.
- Tác dụng: Giữ nước mồi cho máy bơm (không bị tụt nước) và lọc rác thô. Việc này quan trọng để bảo vệ Motor (động cơ) của máy bơm khỏi hoạt động không tải.
4. Phân Loại Theo Chất Liệu (Material Guide)
Chọn sai chất liệu là nguyên nhân hàng đầu khiến van bị ăn mòn và rò rỉ chỉ sau vài tháng. Dưới đây là bảng phân loại theo kinh nghiệm thực tế tại KTH Electric:
| Chất liệu | Đặc điểm kỹ thuật | Ứng dụng khuyên dùng | Thương hiệu |
|---|---|---|---|
| Đồng (Brass) | Bền, kháng khuẩn, dẻo dai, chịu nhiệt tốt. Thường kết nối ren. | Nước sạch sinh hoạt, khí nén nhỏ (Phi 21-60). | Minh Hòa, Sanwa, Kitz |
| Nhựa (PVC) | Chống ăn mòn hóa học tuyệt đối, nhẹ, giá rẻ. Tham khảo thêm về ống nhựa CPVC. | Bể bơi, nước thải, hóa chất ăn mòn. | Tiền Phong, Hershey |
| Inox (304/316) | Chịu nhiệt >200°C, áp lực lớn, không gỉ sét. | Thực phẩm, lò hơi, hóa chất mạnh. | ODK, Wonil, Kitz |
| Gang (Cast Iron) | Cứng, chịu va đập, giá rẻ cho size lớn (DN50+). | Cấp nước đô thị, PCCC, HVAC. | Shinyi, ARV, Samwoo |
Phần 2: Hướng Dẫn Chọn Mua, Lắp Đặt & Báo Giá 2025
5. Hướng Dẫn Chọn Mua Van 1 Chiều: Đừng Để “Tiền Mất Tật Mang”
Nhiều người ra cửa hàng điện nước bảo: “Bán cho cái van 1 chiều”, chủ quán đưa cái nào cầm cái đó. Đó là sai lầm chết người. Để chọn đúng, bạn cần trả lời 3 câu hỏi sau để đảm bảo hệ thống vận hành trơn tru như một quy trình thi công điện MEP chuyên nghiệp:
5.1. Chọn Kích Thước & Kiểu Kết Nối
Hệ thống ống nước dân dụng và công nghiệp có chuẩn gọi tên khác nhau, rất dễ nhầm lẫn.
- Ống Dân Dụng (Phi – mm): Thường dùng kết nối Ren hoặc Dán Keo.
- Phi 21 (DN15 – 1/2″): Ống cấp vòi lavabo, bình nóng lạnh.
- Phi 27 (DN20 – 3/4″): Ống nhánh tầng.
- Phi 34 (DN25 – 1″): Ống trục chính nhà phố.
- Lưu ý: Ren Anh (BSP) phổ biến ở VN (phụ kiện Tiền Phong/Bình Minh).
- Ống Công Nghiệp (DN – Inch): Thường dùng kết nối Mặt Bích.
- Từ DN50 (2″) trở lên đến DN500.
- Cực kỳ quan trọng: Phải chọn đúng tiêu chuẩn. JIS 10K không lắp vừa BS PN16 hay ANSI 150.
- Mẹo: Đo khoảng cách tâm lỗ bu-lông và gửi cho KTH Electric để tra bảng.
5.2. Chọn Theo Áp Lực & Môi Trường
Việc chọn sai áp lực làm việc cũng nguy hiểm như việc chọn dây dẫn không đủ tải cho công suất dòng điện.
- Áp lực làm việc:
- Nhà dân (áp thấp < 5 Bar): Dùng van Đồng lá lật hoặc Nhựa.
- Chung cư/PCCC (áp cao 10-16 Bar): Dùng van Lò xo hoặc Gang cầu (PN16). Xem thêm tiêu chuẩn PN16 là gì.
- Môi trường lưu chất:
- Nước sạch: Đồng, Gang, Nhựa.
- Nước thải có rác: Dùng van bóng (Ball check).
- Hóa chất/Mặn: Inox 316 hoặc Nhựa uPVC.
6. Hướng Dẫn Lắp Đặt Van 1 Chiều Chuẩn Kỹ Thuật (Kinh Nghiệm 20 Năm)
Đây là phần quan trọng nhất. 80% sự cố rò rỉ hoặc van kêu to là do lắp sai, giống như việc đấu nối sai trong tủ điện phân phối MSB gây sự cố vậy.
6.1. Nguyên Tắc “Bất Di Bất Dịch”: Chiều Mũi Tên
Quy tắc: Trên thân van luôn có hình MŨI TÊN. Mũi tên chỉ hướng nào, nước phải chảy theo hướng đó. Lắp ngược sẽ chặn dòng chảy và gây hỏng bơm.
6.2. Vị Trí Lắp Đặt Tối Ưu
- Tại máy bơm nước: Lắp Luppe ở đầu hút, Van 1 chiều ở đầu đẩy (Discharge) để bảo vệ cánh bơm.
- Tại bình nóng lạnh: Lắp ở đường cấp nước lạnh. Đừng quên lắp thêm Aptomat chống giật (ELCB) để an toàn điện.
- Khoảng cách an toàn: Không lắp sát góc cua (cút). Khoảng cách lý tưởng là 5 lần đường kính ống (5D) để tránh dòng chảy xoáy làm rung lắc đĩa van.
6.3. Lưu Ý Đặc Biệt Khi Lắp Đặt
- Van Lá Lật: Tốt nhất lắp ngang. Nếu lắp đứng, chỉ lắp khi dòng chảy đi từ Dưới Lên. CẤM lắp khi dòng chảy từ Trên Xuống.
- Van Lò Xo: Lắp mọi tư thế (Ngang, Đứng, Xiên) vì lò xo luôn ép đóng. Thích hợp cho không gian hẹp như hệ thống HVAC.
- Làm kín: Van ren cuốn băng tan (15-20 vòng). Van bích bắt buộc có Gioăng và siết bu-lông đối xứng.
7. Bảng Giá Van 1 Chiều Tham Khảo (Cập Nhật 2025)
Lưu ý: Giá cả biến động theo giá nguyên liệu. Đây là mức giá bán lẻ tham khảo.
7.1. Van 1 Chiều Đồng Lá Lật (Dân Dụng)
| Kích thước | Minh Hòa (MIHA) | Minh Hòa (MBV) | Kitz (Nhật) |
|---|---|---|---|
| Phi 21 (DN15) | ~65.000 đ | ~50.000 đ | ~220.000 đ |
| Phi 27 (DN20) | ~95.000 đ | ~75.000 đ | ~310.000 đ |
| Phi 34 (DN25) | ~145.000 đ | ~110.000 đ | ~450.000 đ |
| Phi 60 (DN50) | ~550.000 đ | ~420.000 đ | ~1.800.000 đ |
7.2. Van 1 Chiều Nhựa (PVC/uPVC)
| Kích thước | Tiền Phong (Dán keo) | Hershey (Rắc co đôi) |
|---|---|---|
| Phi 21 | ~25.000 đ | ~180.000 đ |
| Phi 27 | ~35.000 đ | ~210.000 đ |
| Phi 90 | ~180.000 đ | ~1.200.000 đ |
7.3. Van Công Nghiệp (Gang – Mặt Bích)
Thường dùng cho hệ thống báo cháy tự động hoặc cấp nước tòa nhà.
| Kích thước (DN) | Lá Lật Shinyi | Cánh Bướm Shinyi |
|---|---|---|
| DN50 (Phi 60) | ~1.300.000 đ | ~900.000 đ |
| DN65 (Phi 76) | ~1.600.000 đ | ~1.100.000 đ |
| DN100 (Phi 114) | ~2.800.000 đ | ~1.800.000 đ |
Phần 3: Giải Đáp Thắc Mắc & Kết Luận
8. Câu Hỏi Thường Gặp (FAQ) – Xử Lý Sự Cố
Trong quá trình bảo trì hệ thống điện và nước tại KTH Electric, đây là những câu hỏi tôi nhận được nhiều nhất:
Q1: Tại sao đường ống nước nhà tôi cứ kêu “Rầm, Cạch” rất to mỗi khi máy bơm tắt?
Trả lời: Đó là hiện tượng Búa Nước (Water Hammer). Khi máy bơm tắt đột ngột, cột nước dội ngược về va đập vào cánh van.
Giải pháp: Thay van lá lật bằng Van 1 chiều lò xo hoặc lắp thêm bình tích áp.
Q2: Van 1 chiều lắp đứng được không?
- ĐƯỢC: Nếu là Van Lò Xo (mọi chiều).
- CÓ ĐIỀU KIỆN: Nếu là Van Lá Lật (chỉ khi nước chảy từ dưới lên).
- KHÔNG: Nếu là Van Lá Lật mà nước chảy từ trên xuống.
Q3: Van bị rò rỉ nước ngược lại, có sửa được không?
Đừng vội vứt đi! Hãy vệ sinh cặn đá ở ghế van, kiểm tra gioăng cao su. Chỉ thay mới khi trục bản lề quá lỏng.
Q4: Nên dùng van Đồng hay van Nhựa cho máy bơm gia đình?
- Ngoài trời nắng: Dùng Van Đồng (Nhựa chịu UV kém).
- Nước giếng khoan/nhiễm phèn: Dùng Van Nhựa (Đồng dễ bị oxy hóa).
