Vỏ Tủ Điện Công Nghiệp: Hướng Dẫn Toàn Diện A-Z (2025)

Trong bất kỳ hệ thống điện công nghiệp nào, an toàn và tổ chức là ưu tiên hàng đầu. Vỏ tủ điện công nghiệp chính là giải pháp cốt lõi để đạt được hai mục tiêu này. Nó không chỉ là “ngôi nhà” chứa đựng các thiết bị, mà còn là tuyến phòng thủ đầu tiên bảo vệ con người và tài sản khỏi các sự cố điện.

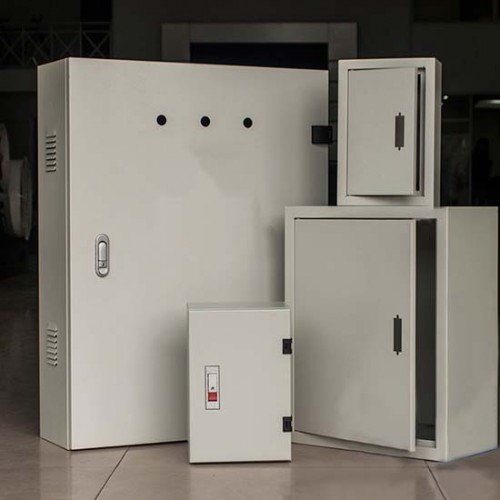

Vỏ tủ điện công nghiệp là gì?

Vỏ tủ điện công nghiệp là lớp vỏ (bằng kim loại hoặc composite) dùng để chứa và bảo vệ các thiết bị điện như Aptomat, cầu dao, rơ le… khỏi các tác nhân bên ngoài như bụi, nước, va đập và hóa chất, đồng thời đảm bảo an toàn cho người vận hành theo tiêu chuẩn IEC 60529 (hoặc TCVN 4255:2008).

Vỏ tủ điện công nghiệp, hay “industrial electrical enclosure”, là một bộ phận quan trọng dùng để chứa và bảo vệ các thiết bị điện và điều khiển.

Về cơ bản, đây là lớp vỏ bên ngoài (thường bằng kim loại hoặc composite) được thiết kế để chứa các linh kiện then chốt như Aptomat (CB), cầu dao, công tắc, máy biến áp, rơ le, biến tần, và hệ thống dây dẫn.

Chức năng của nó là bảo vệ các thiết bị này khỏi các tác nhân bên ngoài như bụi bẩn, hơi ẩm, nước, hóa chất và va đập. Đồng thời, nó giúp duy trì nhiệt độ vận hành ổn định cho các linh kiện nhạy cảm bên trong.

Chúng được thiết kế theo các tiêu chuẩn kỹ thuật nghiêm ngặt, đặc biệt là tiêu chuẩn IEC 60529 (hoặc TCVN 4255:2008 tại Việt Nam) quy định về cấp độ bảo vệ (IP), từ IP40 cho đến IP66, tùy thuộc vào môi trường lắp đặt.

Kích thước của vỏ tủ rất đa dạng, với các dải tiêu chuẩn phổ biến:

• Chiều cao: 200mm đến 2300mm
• Chiều rộng: 160mm đến 900mm
• Chiều sâu: 100mm đến 650mm
• Độ dày vật liệu: 1.0mm đến 3.0mm



Công dụng và vai trò chính của vỏ tủ điện công nghiệp

Vỏ tủ điện có 3 vai trò chính: 1) Bảo vệ thiết bị bên trong khỏi các yếu tố môi trường (bụi, nước, nhiệt độ, va đập); 2) Đảm bảo an toàn tuyệt đối cho người vận hành khỏi điện giật và cháy nổ; 3) Giúp sắp xếp, quản lý hệ thống điện một cách khoa học, logic để dễ dàng bảo trì và nâng cấp.

Bảo Vệ An Toàn Cho Thiết Bị Điện Bên Trong

Vỏ tủ bảo vệ thiết bị bằng cách chống bụi, chống nước (theo chuẩn IP), chống va đập và quản lý nhiệt độ, giúp duy trì môi trường vận hành lý tưởng (thường dưới 40°C) và kéo dài tuổi thọ linh kiện.

Chức năng chính của vỏ tủ là bảo vệ các linh kiện đắt tiền bên trong khỏi các tác nhân gây hại từ môi trường:

• Chống bụi và vật rắn: Ngăn cản bụi bẩn tích tụ, có thể gây chập cháy hoặc giảm hiệu suất tản nhiệt.
• Chống nước và độ ẩm: Ngăn nước (dạng phun sương, tia nước, hoặc ngập tạm thời) xâm nhập, gây rò rỉ điện hoặc hư hỏng mạch.
• Quản lý nhiệt độ: Duy trì nhiệt độ vận hành lý tưởng (thường dưới 40°C) thông qua quạt tản nhiệt và lỗ thông gió có lọc bụi, tránh làm linh kiện quá nhiệt, kéo dài tuổi thọ.
• Chống va đập: Cung cấp lớp bảo vệ cơ học, đặc biệt trong môi trường nhà xưởng.

Khuyến nghị: Chọn tối thiểu IP54 cho môi trường trong nhà có bụi nhẹ và IP65 cho khu vực ngoài trời hoặc phải vệ sinh bằng vòi xịt nước. Luôn kiểm tra gioăng cao su ở cửa tủ trước khi lắp đặt.

Đảm Bảo An Toàn Tuyệt Đối Cho Người Vận Hành

Vỏ tủ ngăn cách người vận hành khỏi các bộ phận mang điện, cô lập hồ quang điện (tia lửa), và bắt buộc phải có hệ thống tiếp địa đúng chuẩn để xả các dòng điện rò rỉ, ngăn ngừa nguy cơ điện giật và cháy nổ.

Đây là vai trò sống còn. Vỏ tủ điện ngăn cách người vận hành khỏi các bộ phận mang điện hạ thế hoặc trung thế, giảm nguy cơ điện giật, cô lập hồ quang điện (tia lửa) và ngăn ngừa nguy cơ cháy nổ.

• Cách điện và cảnh báo: Vật liệu vỏ và lớp sơn tĩnh điện cung cấp khả năng cách điện cơ bản.
• Hệ thống tiếp địa: Mọi vỏ tủ kim loại đều bắt buộc phải lắp đặt hệ thống thi công tiếp địa đúng chuẩn, kết nối vỏ tủ với đất để xả các dòng điện rò rỉ.
• Khóa an toàn: Sử dụng khóa 2 lớp chuyên dụng để ngăn chặn việc tiếp cận trái phép, đặc biệt là với người không có chuyên môn.

Giúp Sắp Xếp Và Quản Lý Hệ Thống Một Cách Khoa Học

Vỏ tủ sử dụng các thanh ray DIN và máng cáp để bố trí thiết bị một cách logic, gọn gàng, tuân thủ các Form tủ điện (IEC 61439), giúp việc bảo trì, sửa chữa và nâng cấp (dự phòng 20-25% không gian) trở nên dễ dàng.

Một vỏ tủ được thiết kế tốt giúp việc tổ chức hệ thống trở nên logic và hiệu quả.

• Bố trí tối ưu: Thiết bị được lắp đặt gọn gàng trên các thanh ray DIN (DIN rails) và máng cáp, giúp việc đi dây và phân luồng trở nên rõ ràng.
• Tuân thủ tiêu chuẩn: Việc bố trí thiết bị theo sơ đồ, tuân thủ các Form tủ điện theo IEC 61439, giúp việc vận hành và bảo trì trở nên đơn giản hơn.
• Dễ dàng bảo trì và nâng cấp: Kỹ thuật viên có thể dễ dàng xác định vị trí, đánh số dây để kiểm tra và sửa chữa. Luôn dự phòng 20-25% không gian trống cho việc nâng cấp trong tương lai.

Phân Loại Các Loại Vỏ Tủ Điện Công Nghiệp Phổ Biến

Vỏ tủ điện được phân loại theo 3 cách chính: 1) Vị trí lắp đặt (Trong nhà – Indoor IP40-54 / Ngoài trời – Outdoor IP65-66); 2) Vật liệu sản xuất (Thép sơn tĩnh điện, Inox 304/316, Composite/Nhựa); 3) Kiểu dáng thiết kế hay chức năng (Tủ phân phối MSB, Tủ điều khiển, Tủ ATS).

Có nhiều cách để phân loại vỏ tủ, nhưng phổ biến nhất là 3 cách sau:

Phân Loại Theo Vị Trí Lắp Đặt

Tủ Indoor (trong nhà) có cấp bảo vệ IP40 – IP54, dùng cho môi trường khô ráo, ít bụi. Tủ Outdoor (ngoài trời) yêu cầu cấp bảo vệ cao IP65 – IP66, phải có khả năng chống nước, chống bụi tuyệt đối, thường có mái che và chân đế để chịu nắng mưa.

• Vỏ tủ điện trong nhà (Indoor): Thường có cấp bảo vệ IP40 – IP54. Tập trung vào việc chống bụi và va đập cơ bản. Được thiết kế cho môi trường khô ráo, ít bụi.
• Vỏ tủ điện ngoài trời (Outdoor): Yêu cầu cấp bảo vệ cao IP65 – IP66. Phải có khả năng chống nước phun từ mọi hướng và chống bụi tuyệt đối. Thường có mái che dốc nước, gioăng cao su kín và chân đế cao để chống ngập úng, chịu được nắng mưa.

Phân Loại Theo Vật Liệu Sản Xuất

Thép sơn tĩnh điện là loại phổ biến nhất, giá rẻ, dùng cho môi trường thông thường. Inox (304/316) vượt trội về chống ăn mòn, dùng cho môi trường ẩm ướt (y tế, thực phẩm). Composite (nhựa) có khả năng cách điện và chống hóa chất tuyệt vời.

1. Thép sơn tĩnh điện: Phổ biến nhất do giá thành rẻ và độ bền cơ học cao. Lớp sơn tĩnh điện (dày 80-100µm) giúp chống gỉ sét trong môi trường thông thường, khô ráo.
2. Inox (Thép không gỉ) 304/316: Vượt trội về khả năng chống ăn mòn. Inox 304 thường dùng trong môi trường ẩm ướt, nhà máy thực phẩm. Inox 316 dùng cho môi trường hóa chất khắc nghiệt hoặc gần biển.
3. Composite/Nhựa (Polyester): Có ưu điểm cách điện hoàn toàn, chống ăn mòn hóa chất (axit) tuyệt vời và trọng lượng nhẹ.

Phân Loại Theo Kiểu Dáng Thiết Kế (Chức Năng)

Tủ MSB là tủ phân phối chính, kích thước lớn, chứa thiết bị đóng cắt tổng. Tủ Điều Khiển (Control Panel) chứa PLC, rơ le để điều khiển máy móc, dây chuyền. Tủ ATS (chuyển nguồn tự động) dùng cho hệ thống nguồn dự phòng khi mất điện lưới.

• Tủ phân phối chính (MSB): Vỏ tủ kích thước lớn, chứa các thiết bị đóng cắt tổng như máy cắt không khí (ACB) có dòng định mức lớn để phân phối nguồn điện cho toàn bộ hệ thống.
• Tủ điều khiển (Control Panel): Thường chứa các thiết bị điều khiển như PLC, biến tần, rơ le, nút nhấn để điều khiển máy móc, dây chuyền tự động hóa.
• Tủ ATS (Automatic Transfer Switch): Vỏ tủ chuyên dụng chứa bộ chuyển nguồn tự động. Tìm hiểu sâu hơn tủ ATS là gì và vai trò của nó trong việc đảm bảo nguồn điện liên tục khi có sự cố.

Bảng Tổng Hợp Phân Loại Vỏ Tủ Điện

Phân Loại	Đặc điểm	Ứng dụng phổ biến
Theo Vị Trí
Trong nhà (Indoor)	IP40-IP54, khô ráo	Nhà xưởng, văn phòng
Ngoài trời (Outdoor)	IP65+, có mái che, gioăng kín	Trạm biến áp, hạ tầng ngoài trời
Theo Vật Liệu
Thép sơn tĩnh điện	Giá rẻ, bền cơ học	Môi trường thông thường, trong nhà
Inox 304/316	Chống ăn mòn, ẩm ướt	Nhà máy thực phẩm, y tế, hóa chất
Composite (Nhựa)	Cách điện tuyệt đối, chống hóa chất	Môi trường axit, đặc biệt
Theo Chức Năng
Tủ MSB	Kích thước lớn, phân phối tổng	Tủ tổng nhà máy, tòa nhà
Tủ Điều Khiển	Chứa PLC, Rơ le	Điều khiển máy móc, dây chuyền
Tủ ATS	Chuyển nguồn tự động	Nguồn dự phòng cho hệ thống

5 Tiêu Chí Vàng Lựa Chọn Vỏ Tủ Điện Công Nghiệp

5 tiêu chí quan trọng nhất khi chọn vỏ tủ là: 1) Mức độ bảo vệ (Chuẩn IP) phải phù hợp với môi trường lắp đặt; 2) Kích thước phải đủ lớn, cộng thêm 20-30% không gian dự phòng; 3) Vật liệu (Thép, Inox, Composite) phù hợp điều kiện ăn mòn, độ ẩm; 4) Có khả năng tản nhiệt tốt (quạt, lỗ thông gió); 5) Tuân thủ các tiêu chuẩn an toàn (IEC 60439, IEC 61439).

1. Mức Độ Bảo Vệ (Tiêu Chuẩn IP)

Đây là yếu tố quan trọng nhất, quy định bởi IEC 60529 hoặc TCVN 4255:2008. Phải chọn cấp IP chính xác: ví dụ IP54 cho nhà xưởng có bụi nhẹ, và tối thiểu IP65 cho môi trường ngoài trời hoặc khu vực cần xịt rửa bằng vòi nước.

Đây là yếu tố quan trọng nhất, được quy định bởi IEC 60529 hoặc TCVN 4255:2008.

• IP42: Trong nhà, môi trường văn phòng.
• IP54: Trong nhà, nhà xưởng có bụi nhẹ.
• IP65: Ngoài trời, khu vực rửa sàn, môi trường có độ ẩm cao.
• IP66: Chống nước phun mạnh từ mọi hướng.

2. Kích Thước Và Không Gian Lắp Đặt

Kích thước tủ phải được tính toán dựa trên tổng kích thước của tất cả thiết bị sẽ lắp đặt, sau đó bắt buộc cộng thêm 20-30% không gian dự phòng. Không gian này dùng cho việc đi dây, tản nhiệt và nâng cấp hệ thống về sau.

Luôn tính toán kích thước tổng của tất cả thiết bị sẽ lắp đặt, sau đó cộng thêm 20-30% không gian dự phòng cho việc đi dây và nâng cấp sau này. Chú ý đến chiều sâu của tủ để đảm bảo đủ không gian tản nhiệt và đóng cửa. Đảm bảo cửa tủ có thể mở ít nhất 120° và có khoảng cách phía trước tủ cho thao tác bảo trì.

3. Vật Liệu Và Độ Dày

Chọn vật liệu dựa trên môi trường: Thép sơn tĩnh điện (dày 1.2-1.5mm) cho môi trường khô ráo, trong nhà. Dùng Inox 304/316 (dày 1.5-2.0mm) cho môi trường ẩm ướt, có tính ăn mòn. Tủ tải nặng hoặc kích thước lớn cần vật liệu dày 2.0-3.0mm.

• Môi trường khô ráo: Thép sơn tĩnh điện, dày 1.2mm – 1.5mm.
• Môi trường ẩm, ăn mòn: Inox 304/316, dày 1.5mm – 2.0mm.
• Tải nặng, tủ lớn: Thép dày 2.0mm – 3.0mm.

4. Khả Năng Tản Nhiệt

Cần tính toán tổng nhiệt lượng (Watt) mà các thiết bị bên trong tỏa ra. Nếu nhiệt độ bên trong tủ dự kiến vượt 40°C, bắt buộc phải lắp thêm các giải pháp tản nhiệt như quạt hút, lỗ thông gió có lọc bụi, hoặc điều hòa chuyên dụng cho tủ điện.

Tính toán tổng nhiệt lượng (Watt) mà các thiết bị bên trong tỏa ra. Nếu nhiệt độ bên trong tủ dự kiến vượt 40°C, bắt buộc phải lắp thêm quạt tản nhiệt, lỗ thông gió có lưới lọc bụi, hoặc thậm chí là điều hòa chuyên dụng cho tủ điện.

5. Yêu Cầu Về An Toàn Và Quy Chuẩn

Vỏ tủ phải tuân thủ các tiêu chuẩn quốc tế về lắp ráp tủ điện hoàn chỉnh như IEC 60439 hoặc IEC 61439. Đây là một trong 3 quy chuẩn lắp đặt tủ điện quan trọng nhất. Phải kiểm tra thanh tiếp địa (PE) và các điểm bắt vít đảm bảo chắc chắn.

Đảm bảo vỏ tủ tuân thủ các tiêu chuẩn quốc tế như IEC 60439 hoặc IEC 61439 (về lắp ráp tủ điện hoàn chỉnh). Đây là một trong 3 quy chuẩn lắp đặt tủ điện quan trọng nhất. Kiểm tra thanh tiếp địa (PE) và các điểm bắt vít phải chắc chắn.

Lưu Ý Quan Trọng Khi Sử Dụng Và Bảo Trì

Khi bảo trì, phải ngắt nguồn điện hoàn toàn và treo biển báo. Công việc bảo trì định kỳ (3-6 tháng/lần) bao gồm: siết lại các ốc vít đấu nối, vệ sinh bụi, kiểm tra dòng rò, và kiểm tra độ kín của gioăng cao su. Nếu có hỏng hóc nặng, cần liên hệ dịch vụ sửa tủ điện chuyên nghiệp.

Vỏ tủ điện không phải là thiết bị “lắp một lần rồi quên”. Việc bảo trì định kỳ là bắt buộc để đảm bảo an toàn.

• An toàn là trên hết: Luôn ngắt toàn bộ nguồn điện (ngắt aptomat tổng) và treo biển báo an toàn trước khi mở tủ để bảo trì.
• Kiểm tra định kỳ (Hàng quý/6 tháng): Thực hiện quy trình bảo trì tủ điện hạ thế 6 tháng/lần, hoặc hàng quý cho môi trường khắc nghiệt.
• Nội dung bảo trì: Lau bụi, siết lại các ốc vít đấu nối (tránh phát nhiệt do lỏng lẻo), kiểm tra các tiếp điểm, và kiểm tra độ kín của gioăng cao su cửa tủ.
• Kiểm tra rò rỉ điện: Dùng multimeter hoặc ampe kìm kiểm tra dòng rò ra vỏ hàng tháng.
• Khắc phục sự cố: Nếu phát hiện sự cố nghiêm trọng như móp méo nặng, gioăng hỏng, hoặc rỉ sét lan rộng, hãy liên hệ ngay với dịch vụ sửa tủ điện công nghiệp chuyên nghiệp.

Câu Hỏi Thường Gặp (FAQ)

Các câu hỏi thường gặp nhất liên quan đến việc chọn vật liệu (Inox cho môi trường ẩm, thép sơn tĩnh điện cho môi trường khô), chọn chuẩn IP (tối thiểu IP65 cho ngoài trời), cách tính kích thước (luôn cộng thêm 25-30% dự phòng) và các lỗi phổ biến nhất (chọn sai IP, không bảo trì định kỳ).

Vỏ tủ điện công nghiệp dùng vật liệu gì tốt nhất?

Không có “tốt nhất” tuyệt đối. Inox 304/316 tốt nhất cho môi trường ẩm ướt, ăn mòn hoặc yêu cầu vệ sinh cao (thực phẩm, y tế). Thép sơn tĩnh điện là lựa chọn tối ưu nhất về chi phí cho môi trường khô ráo, thông thường.

Cấp IP nào phù hợp cho lắp đặt ngoài trời?

Tối thiểu là IP65 để đảm bảo chống bụi xâm nhập hoàn toàn và chống nước phun từ mọi hướng (mưa). Nếu ở khu vực dễ ngập, có thể cần IP67.

Làm thế nào để chọn kích thước vỏ tủ chính xác?

Lên danh sách tất cả thiết bị sẽ lắp đặt và xem kích thước catalogue của chúng. Tính tổng diện tích cần thiết, sau đó cộng thêm 25-30% diện tích dự phòng cho việc đi dây, tản nhiệt và nâng cấp trong tương lai.

Sai lầm hoặc lỗi thường gặp khi sử dụng là gì?

Lỗi phổ biến nhất là chọn sai cấp IP (dùng tủ trong nhà cho ngoài trời) và không bảo trì. Không bảo trì dẫn đến gioăng cao su bị lão hóa, mất độ kín, khiến bụi và nước xâm nhập gây chập điện, quá tải và hỏng thiết bị. Khắc phục bằng cách kiểm tra định kỳ.

Để được tư vấn chi tiết về vỏ tủ điện công nghiệp hoặc các giải pháp kỹ thuật điện cho dự án của bạn, hãy liên hệ với các chuyên gia tại KTH Electric. Chúng tôi cung cấp các dịch vụ và giải pháp kỹ thuật điện toàn diện, đảm bảo an toàn và hiệu quả tối đa cho hệ thống của bạn.
