Aptomat là gì? Tổng quan từ A-Z về Cấu tạo, Phân loại và Cách chọn CB

Aptomat (thường được gọi là CB – Circuit Breaker hay cầu dao tự động) là một thiết bị đóng ngắt tự động then chốt, có nhiệm vụ bảo vệ hệ thống điện hạ thế và các thiết bị điện khỏi các sự cố nghiêm trọng như quá tải, ngắn mạch (chập điện) hoặc rò rỉ dòng điện.

Khác với cầu dao thông thường (chỉ ngắt bằng tay), Aptomat tự động “nhảy” (ngắt mạch) khi phát hiện sự cố, giúp ngăn ngừa nguy cơ cháy nổ, hỏng hóc thiết bị và đảm bảo an toàn tuyệt đối cho người sử dụng. Đây là thành phần không thể thiếu trong mọi hệ thống điện, từ dân dụng đến điện công nghiệp.

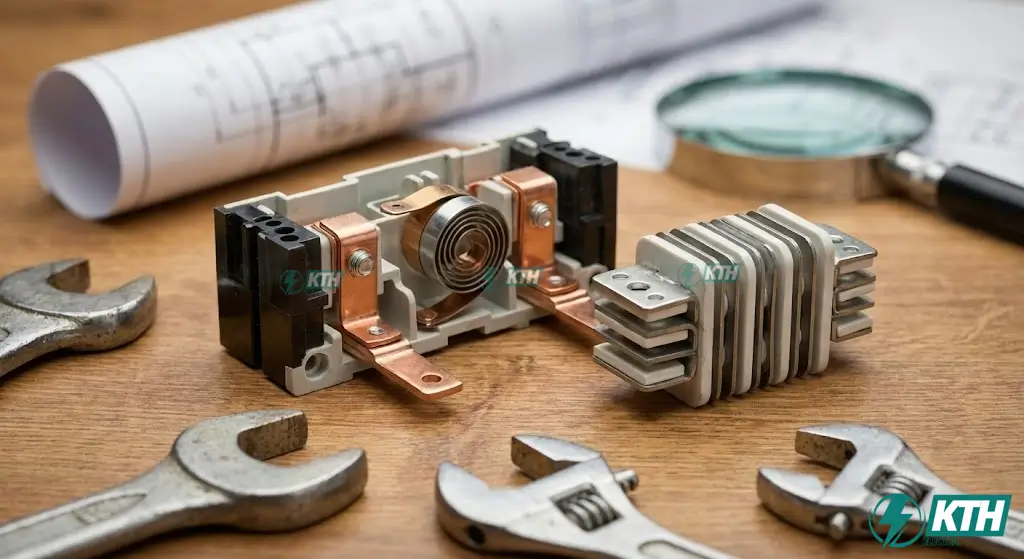

Cấu Tạo Cốt Lõi của Aptomat

Aptomat gồm 4 phần chính: Tiếp điểm (đóng/mở mạch), Cơ cấu truyền động (gạt tay/tự động), Bộ phận dập hồ quang (tránh cháy nổ khi ngắt mạch) và Bộ phận bảo vệ (rơle nhiệt/điện từ để phát hiện sự cố quá tải hoặc ngắn mạch).

Một chiếc Aptomat tiêu chuẩn, dù là loại nào, cũng thường bao gồm 4 bộ phận chính:

• Tiếp điểm: Gồm tiếp điểm chính (thường làm từ hợp kim bạc) để dẫn điện và tiếp điểm hồ quang (làm từ vật liệu chịu nhiệt cao) để đóng/mở mạch.
• Cơ cấu truyền động: Là bộ phận cơ khí để đóng/ngắt tiếp điểm, có thể bằng tay gạt (trạng thái ON/OFF) hoặc tự động (khi lò xo nhả).
• Bộ phận dập hồ quang: Khi ngắt mạch (đặc biệt là khi có tải lớn hoặc ngắn mạch), hồ quang điện sẽ xuất hiện. Bộ phận này (thường là các lá thép chia nhỏ hồ quang) sẽ dập tắt hồ quang nhanh chóng, tránh gây cháy và hỏng tiếp điểm.
• Bộ phận bảo vệ (Móc bảo vệ): Đây là “bộ não” của Aptomat, quyết định khi nào cần ngắt mạch.
  • Rơle nhiệt (Bảo vệ quá tải): Một thanh lưỡng kim cong lên khi dòng điện vượt định mức trong một khoảng thời gian nhất định (do quá tải), tác động vào cơ cấu ngắt.
  • Rơle điện từ (Bảo vệ ngắn mạch): Một nam châm điện. Khi dòng điện tăng vọt (ngắn mạch), lực từ hút tức thời, tác động cơ cấu ngắt ngay lập tức.

Việc hiểu rõ cấu tạo này rất quan trọng cho các hoạt động kiểm tra và bảo trì hệ thống điện định kỳ.

Nguyên Lý Hoạt Động Của Aptomat

Aptomat hoạt động bằng cách tự động ngắt mạch: Rơle nhiệt ngắt khi ‘quá tải’ (dòng tăng từ từ), rơle điện từ ngắt ‘ngay lập tức’ khi ngắn mạch (dòng tăng vọt), và mạch so sánh (ở RCCB/RCBO) ngắt ngay khi phát hiện có ‘dòng rò’ xuống đất để chống giật.

Nguyên lý hoạt động của Aptomat dựa trên việc phát hiện các dòng điện bất thường:

• Khi quá tải: Nếu dòng điện vượt quá giá trị định mức (ví dụ, aptomat 20A nhưng dòng sử dụng lên 25A do cắm quá nhiều thiết bị), rơle nhiệt (thanh lưỡng kim) sẽ nóng lên và cong dần. Sau một khoảng thời gian (vài giây đến vài phút, tùy mức độ quá tải), nó sẽ tác động vào lẫy, khiến aptomat “nhảy” để ngắt mạch. Yếu tố này liên quan trực tiếp đến công suất (P) mà hệ thống đang tiêu thụ.
• Khi ngắn mạch (Chập điện): Nếu hai dây (pha và trung tính) chập vào nhau, dòng điện sẽ tăng vọt lên hàng trăm, thậm chí hàng nghìn Ampe. Lúc này, rơle điện từ sẽ tạo ra một lực hút cực mạnh, tác động ngắt mạch ngay lập tức (chỉ trong vài mili giây) để ngăn cháy nổ.
• Khi có dòng rò (Đối với RCCB/RCBO): Bộ phận này liên tục so sánh dòng điện đi (dây nóng) và dòng điện về (dây nguội). Nếu có sự chênh lệch (ví dụ >30mA) do điện rò rỉ xuống đất (qua người hoặc vỏ thiết bị), nó sẽ kích hoạt ngắt mạch ngay lập tức để chống giật.

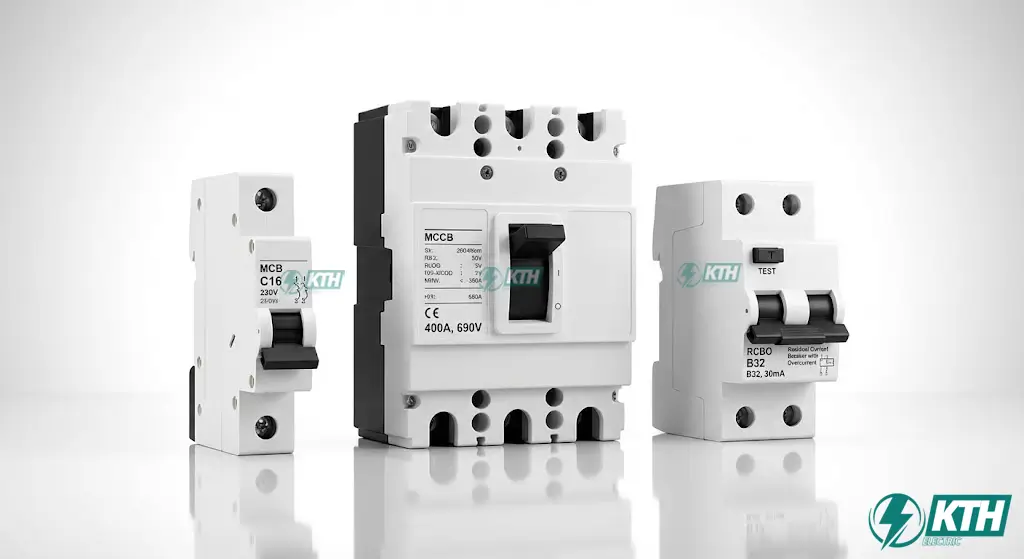

Phân Loại Các Loại Aptomat Phổ Biến

Có 4 loại chính: MCB (cho gia đình, bảo vệ quá tải/ngắn mạch), MCCB (cho công nghiệp, dòng điện cao), RCCB (chuyên dụng để chống rò/chống giật), và RCBO (kết hợp tất cả các chức năng: quá tải, ngắn mạch và chống rò).

Trên thị trường hiện có 4 loại Aptomat chính, mỗi loại phục vụ một mục đích bảo vệ khác nhau:

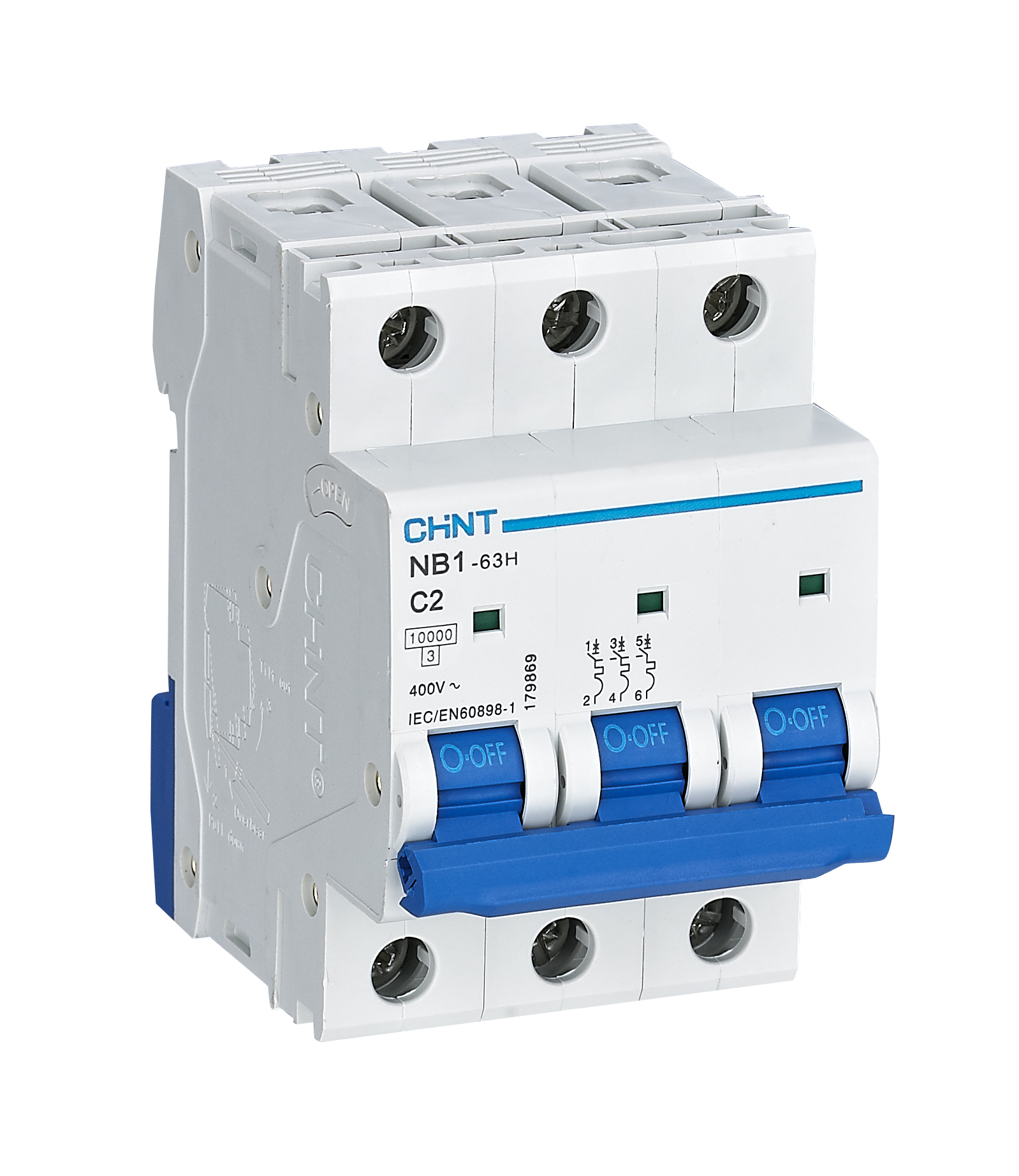

1. MCB (Miniature Circuit Breaker)

MCB (Aptomat tép) là loại phổ biến nhất trong gia đình, chỉ có chức năng bảo vệ quá tải và ngắn mạch. Nó thường được dùng cho các nhánh tải riêng lẻ như đèn chiếu sáng, ổ cắm với dòng định mức thấp (6A – 63A).

• Chức năng: Chỉ bảo vệ quá tải và ngắn mạch.
• Ứng dụng: Đây là loại phổ biến nhất trong gia đình, dùng cho các nhánh tải riêng lẻ (ví dụ: ổ cắm, đèn chiếu sáng).
• Dòng định mức: Thấp (thường từ 6A đến 63A).
• Sản phẩm tham khảo: Một ví dụ phổ biến trên thị trường là dòng Aptomat tép MCB SH200L.

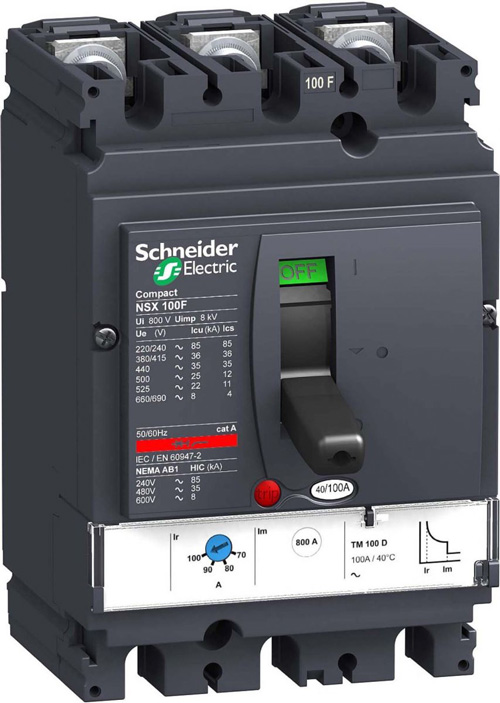

2. MCCB (Molded Case Circuit Breaker)

MCCB (Aptomat khối) là phiên bản “lớn” của MCB, dùng trong công nghiệp hoặc làm aptomat tổng cho tòa nhà, nhà xưởng. Nó bảo vệ quá tải và ngắn mạch nhưng chịu được dòng điện rất cao (100A – 1000A+) và có khả năng ngắt dòng sự cố lớn.

• Chức năng: Bảo vệ quá tải và ngắn mạch (tương tự MCB nhưng “lớn” hơn).
• Ứng dụng: Dùng trong công nghiệp hoặc làm aptomat tổng cho tòa nhà, nhà xưởng, nơi yêu cầu dòng điện lớn và khả năng ngắt dòng ngắn mạch cao.
• Dòng định mức: Cao (thường từ 100A đến 1000A hoặc hơn).
• Sản phẩm tham khảo: Dòng sản phẩm như EasyPact EZC400 là một ví dụ điển hình cho phân khúc này.

3. RCCB (Residual Current Circuit Breaker)

RCCB là aptomat chuyên dụng chỉ để chống rò điện (chống giật). Nó KHÔNG bảo vệ được quá tải hay ngắn mạch. Do đó, nó bắt buộc phải được lắp đặt kèm với một MCB hoặc MCCB để đảm bảo an toàn toàn diện.

• Chức năng: Chỉ bảo vệ chống rò điện (chống giật).
• Lưu ý quan trọng: RCCB KHÔNG bảo vệ được quá tải hay ngắn mạch. Do đó, nó luôn phải được lắp đặt kèm với một MCB hoặc MCCB.
• Độ nhạy: Thường có ngưỡng 30mA (an toàn cho người) hoặc 100mA/300mA (chống cháy do rò rỉ).

4. RCBO (Residual Current Breaker with Overcurrent)

RCBO là thiết bị “tất cả trong một”, kết hợp chức năng của cả MCB và RCCB. Nó cung cấp sự bảo vệ toàn diện nhất: Quá tải + Ngắn mạch + Chống rò. Đây là giải pháp lý tưởng cho các khu vực đòi hỏi an toàn cao như bếp, phòng tắm.

• Chức năng: Đây là thiết bị “tất cả trong một”, kết hợp chức năng của cả MCB và RCCB. Nó bảo vệ toàn diện: Quá tải + Ngắn mạch + Chống rò.
• Ứng dụng: Lý tưởng cho các khu vực đòi hỏi an toàn cao như phòng tắm, bếp, hoặc dùng làm aptomat tổng cho gia đình.
• Ghi chú: ELCB (Earth Leakage Circuit Breaker) là tên gọi cũ hoặc tương đương với RCCB/RCBO. Các sản phẩm như ELCB EasyPact EZCV250 cung cấp giải pháp bảo vệ rò rỉ hiệu quả.

Hướng Dẫn 5 Bước Chọn Aptomat Phù Hợp

Để chọn Aptomat chuẩn: Bước 1: Tính tổng công suất (P) để tìm dòng tải thực tế (I = P/U). Bước 2: Chọn dòng định mức aptomat (In) cao hơn dòng tải (I) khoảng 20-30%. Bước 3: Chọn đúng loại theo nhu cầu (MCB, MCCB, RCBO…). Bước 4: Ưu tiên thương hiệu uy tín. Bước 5: Đảm bảo tương thích lắp đặt (kích thước, kiểu ray DIN).

Việc chọn sai Aptomat có thể khiến hệ thống không được bảo vệ (nếu chọn quá cao) hoặc nhảy liên tục (nếu chọn quá thấp). Hãy làm theo 5 bước sau:

1. Bước 1: Xác định tổng tải (Công suất)
   Tính tổng điện năng tiêu thụ (tính bằng Watt) của tất cả thiết bị sẽ dùng chung aptomat đó. Sau đó, áp dụng công thức:
   I = P / U
   (Trong đó: I là dòng điện (Ampe), P là tổng công suất (Watt), U là điện áp (220V cho 1 pha)).
2. Bước 2: Chọn dòng định mức (In)
   Chọn dòng định mức của Aptomat (In) cao hơn dòng tải (I) vừa tính được khoảng 20-30%.
   Ví dụ: Tải tính toán là 30A. Bạn nên chọn Aptomat có dòng định mức In = 30A × 1.25 = 37.5A. Vì không có aptomat 37.5A, bạn chọn loại tiêu chuẩn gần nhất là 40A.
3. Bước 3: Chọn loại theo nhu cầu
   • Tổng gia đình (an toàn cao): Dùng RCBO (hoặc 1 RCCB + 1 MCB/MCCB tổng).
   • Các nhánh phòng (ổ cắm, đèn): Dùng MCB.

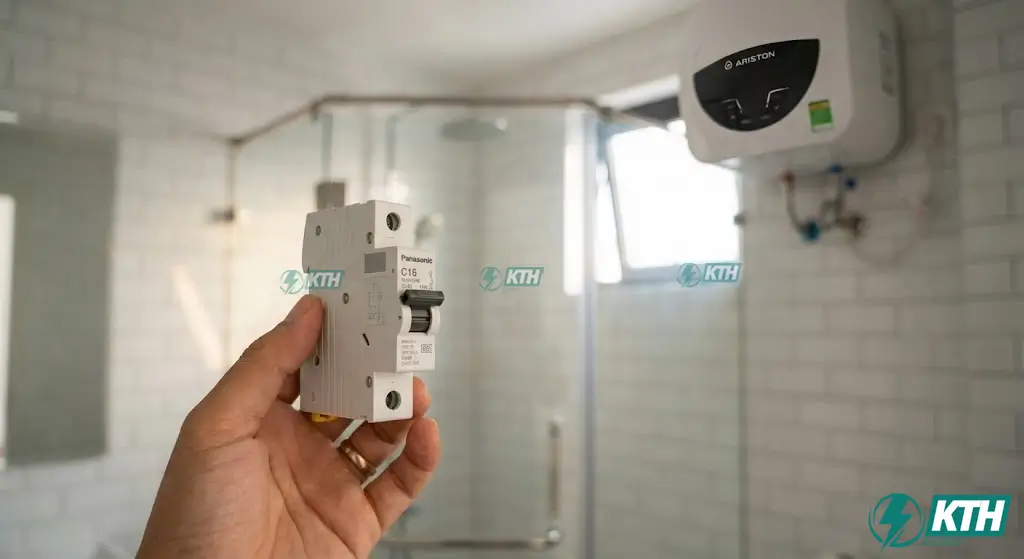

   • Khu vực ẩm ướt (bình nóng lạnh, bếp): Dùng RCBO (hoặc 1 MCB + 1 RCCB).
   • Nhà xưởng, công nghiệp: Dùng MCCB cho tải tổng và các nhánh máy móc lớn. Việc này rất quan trọng trong thi công điện nhà xưởng.
4. Bước 4: Kiểm tra tiêu chuẩn và thương hiệu
   Ưu tiên các thương hiệu uy tín (Schneider, ABB, Panasonic, Siemens…) và đảm bảo sản phẩm có tem, chứng nhận tiêu chuẩn quốc tế (ví dụ: IEC 60898 cho MCB).
5. Bước 5: Đảm bảo tương thích lắp đặt
   Kiểm tra kích thước (ví dụ: 1P, 2P) và kiểu lắp (thường là DIN rail) để đảm bảo nó vừa vặn với tủ điện hiện có.

Cách Lắp Đặt Aptomat An Toàn

Để lắp aptomat: Tắt nguồn điện tổng. Cố định aptomat vào ray DIN trong tủ điện. Đấu dây theo nguyên tắc: NGUỒN (vào) ở cọc TRÊN, TẢI (ra) ở cọc DƯỚI. Siết ốc vít thật chặt và bật nguồn, nhấn nút “Test” (nếu có) để kiểm tra.

Việc lắp đặt aptomat đòi hỏi kiến thức kỹ thuật và phải là một phần của quy trình lắp đặt hệ thống điện hạ thế chuẩn. Nếu không chắc chắn, hãy gọi thợ điện chuyên nghiệp.

1. An toàn là trên hết: Tắt nguồn điện tổng (cầu dao tổng) của khu vực. Dùng bút thử điện để chắc chắn không còn điện.
2. Cố định Aptomat: Lắp aptomat vào thanh ray DIN trong tủ điện hạ thế.
3. Đấu dây:
   • Nguyên tắc: ĐIỆN NGUỒN (vào) ở trên, TẢI (ra) ở dưới.
   • Đấu dây pha (L – Nóng) và trung tính (N – Nguội) vào đúng cọc (thường có ký hiệu).
   • Đối với RCCB/RCBO, tuyệt đối không được nhầm lẫn dây N, nếu không chức năng chống rò sẽ không hoạt động.
4. Siết ốc: Siết ốc vít tại các cọc đấu dây thật chặt (nhưng không quá “cứng” làm gãy ốc) để đảm bảo tiếp xúc tốt, tránh move (phát nhiệt).
5. Kiểm tra: Bật lại nguồn tổng. Bật aptomat vừa lắp. Dùng nút “Test” (trên RCCB/RCBO) để kiểm tra chức năng chống rò. Dùng đồng hồ ampe kìm để kiểm tra dòng tải.

So Sánh Nhanh Các Loại Aptomat

MCB rẻ, phổ biến, chỉ bảo vệ quá tải/ngắn mạch. MCCB dùng cho công nghiệp, dòng cao. RCCB chỉ chống giật (phải dùng kèm MCB). RCBO đắt nhất nhưng bảo vệ toàn diện (quá tải, ngắn mạch, chống giật).

Ưu/Nhược điểm: MCB rẻ và bền, nhưng không chống giật. RCBO toàn diện nhất nhưng chi phí cao hơn.

Lưu Ý Quan Trọng Khi Sử Dụng

Lưu ý quan trọng nhất: Nếu aptomat nhảy, TUYỆT ĐỐI KHÔNG cố bật lại mà phải tìm nguyên nhân (quá tải/chập điện). Luôn dùng dây dẫn có tiết diện phù hợp với aptomat và phải nhấn nút ‘Test’ của RCCB/RCBO hàng tháng để kiểm tra chức năng chống giật.

• Aptomat nhảy thường xuyên? Đây là dấu hiệu cảnh báo. Tuyệt đối không cố gắng bật lại nhiều lần. Hãy tìm nguyên nhân: quá tải (rút bớt thiết bị), ngắn mạch (kiểm tra dây dẫn) hoặc bản thân aptomat đã hỏng.
• Chất lượng dây dẫn: Dây dẫn phải có tiết diện phù hợp với dòng định mức của aptomat. Dùng dây quá nhỏ sẽ khiến dây nóng chảy trước khi aptomat kịp nhảy.
• Kiểm tra định kỳ 6 tháng/lần: Đây là một phần quan trọng của dịch vụ bảo trì hệ thống điện chuyên nghiệp. Nhấn nút “Test” trên RCCB/RCBO hàng tháng để đảm bảo chức năng chống rò vẫn hoạt động.
• Vị trí lắp đặt: Tránh lắp ở nơi ẩm ướt, dễ bị nước bắn vào. Nếu lắp ngoài trời, phải dùng tủ điện kín có tiêu chuẩn IP65. Độ ẩm cao có thể gây hỏng hóc, và chỉ có thể phát hiện sớm qua dịch vụ scan nhiệt tủ điện.
• Không tự ý sửa chữa: Aptomat là thiết bị bảo vệ, không thể sửa chữa. Nếu hỏng, hãy thay thế mới.

Câu Hỏi Thường Gặp (FAQs)

Phần này giải đáp các câu hỏi phổ biến nhất về lý do aptomat nhảy liên tục (do quá tải, ngắn mạch, hỏng CB), cách chọn 1P (đèn) so với 2P (an toàn nhất cho gia đình), sự khác biệt với cầu dao (không tự ngắt) và cầu chì (dùng 1 lần), và cách bảo trì (test hàng tháng).

1. Tại sao Aptomat liên tục nhảy?

Aptomat nhảy liên tục chủ yếu do 3 nguyên nhân: Quá tải (dùng quá nhiều thiết bị điện cùng lúc), Ngắn mạch (có sự cố chập dây điện ở đâu đó), hoặc Aptomat đã bị hỏng sau thời gian dài sử dụng hoặc sau một sự cố sốc điện lớn.

Ba nguyên nhân chính:

• Quá tải: Bạn đang sử dụng quá nhiều thiết bị điện cùng lúc (ví dụ: bật bình nóng lạnh, lò vi sóng, điều hòa).
• Ngắn mạch: Có sự cố chập dây điện ở đâu đó trong hệ thống hoặc bên trong một thiết bị.
• Hỏng Aptomat: Sau nhiều năm sử dụng hoặc sau một cú sốc điện lớn, cơ cấu bên trong có thể bị lỗi.

2. Nên chọn aptomat 1P, 2P hay 3P?

1P (1 cực): Chỉ ngắt dây pha (L), thường dùng cho đèn. 2P (2 cực): Ngắt cả dây pha (L) và trung tính (N), đây là lựa chọn an toàn nhất cho điện 1 pha gia đình (220V). 3P (3 cực) / 4P (4 cực): Dùng cho hệ thống điện 3 pha trong công nghiệp, nhà xưởng.

• 1P (1 cực): Chỉ ngắt dây pha (L). Thường dùng cho các mạch đèn.
• 2P (2 cực): Ngắt cả dây pha (L) và trung tính (N). Đây là lựa chọn an toàn nhất cho điện 1 pha gia đình (thường là điện hạ thế 220V).
• 3P (3 cực) / 4P (4 cực): Dùng cho hệ thống điện 3 pha trong công nghiệp, nhà xưởng.

3. Aptomat khác cầu dao và cầu chì thế nào?

Cầu chì: Chỉ bảo vệ quá tải/ngắn mạch, khi “cháy” là phải thay thế (dùng 1 lần). Cầu dao: Chỉ dùng để đóng/ngắt bằng tay, không có chức năng tự động bảo vệ. Aptomat (CB): Là cầu dao tự động, tự ngắt khi có sự cố và có thể tái sử dụng (bật lại) sau khi đã khắc phục.

• Cầu chì: Chỉ bảo vệ quá tải/ngắn mạch. Khi có sự cố, nó “cháy” và phải thay thế (không tái sử dụng được).
• Cầu dao (Dao cắt): Chỉ dùng để đóng/ngắt bằng tay, không có chức năng tự động bảo vệ.
• Aptomat (CB): Là cầu dao tự động, kết hợp cả hai. Tự động ngắt khi có sự cố và có thể tái sử dụng (bật lại) sau khi đã khắc phục sự cố.

4. Bảo trì aptomat như thế nào?

Bảo trì aptomat rất đơn giản: lau bụi bên ngoài, kiểm tra siết lại ốc vít đấu dây (sau khi ngắt điện) 6 tháng/lần, và quan trọng nhất là nhấn nút “Test” (trên RCCB/RCBO) hàng tháng để đảm bảo chức năng chống giật vẫn hoạt động tốt.

Lau bụi bên ngoài, kiểm tra siết ốc vít đấu dây (sau khi ngắt điện) 6 tháng/lần, và nhấn nút “Test” (với RCCB/RCBO) hàng tháng.

Kết luận

Aptomat là “người lính gác” bảo vệ an toàn cho hệ thống điện, tài sản và tính mạng. Việc hiểu rõ chức năng và lựa chọn đúng loại (MCB, MCCB, RCCB hay RCBO) là nền tảng cốt lõi cho một hệ thống điện an toàn, ổn định và hiệu quả.

Aptomat là thiết bị bảo vệ quan trọng bậc nhất trong hệ thống điện, đóng vai trò như “người lính gác” thầm lặng bảo vệ tài sản và tính mạng của bạn. Việc hiểu rõ và lựa chọn đúng loại aptomat (MCB, MCCB, RCCB hay RCBO) là nền tảng cốt lõi cho một hệ thống điện an toàn và ổn định.
