BẢN VẼ KẾT CẤU LÀ GÌ? HƯỚNG DẪN ĐỌC HIỂU & TRÁNH LỖI THI CÔNG “CHẾT NGƯỜI” (CẬP NHẬT 2025)
📂 Thể loại: Kiến thức xây dựng & Kỹ thuật điện nước
⏱ Thời gian đọc: 15 phút
Đừng để “Nước sơn” đánh lừa, cái “Cốt” mới là sự sống còn
Trong suốt 20 năm làm nghề, lặn lội từ những công trình nhà phố trong ngõ hẻm Sài Gòn đến những dự án cao tầng phức tạp, tôi đã chứng kiến không ít những câu chuyện dở khóc dở cười. Có những ngôi nhà vừa xây xong phần thô, chủ nhà hí hửng chọn gạch, chọn màu sơn, thì tường bắt đầu nứt toác, sàn võng xuống rung bần bật mỗi khi có xe tải chạy qua. Tại sao vậy?
Bởi vì đa số chúng ta thường quá chú trọng vào vẻ hào nhoáng bên ngoài (Kiến trúc) mà lơ là đi “bộ xương” chịu lực bên trong (Kết cấu). Nếu ví ngôi nhà như một cơ thể con người, thì:
- 🏠 Bản vẽ Kiến trúc: Là da thịt, là quần áo đẹp đẽ bên ngoài.
- ⚡ Bản vẽ Điện nước (MEP): Là hệ tuần hoàn và thần kinh giúp ngôi nhà vận hành (Xem thêm về Hệ thống ME là gì).
- 🏗️ Bản vẽ Kết cấu: Chính là bộ khung xương. Xương có chắc thì thân mới vững.
Hôm nay, với tư cách là một người làm kỹ thuật lâu năm, tôi sẽ không nói những lý thuyết sáo rỗng trong sách giáo khoa. Tôi sẽ “mổ xẻ” bản vẽ kết cấu dưới góc nhìn thực chiến, giúp các bạn – dù là chủ nhà không chuyên hay anh em kỹ sư mới vào nghề – có thể cầm bộ hồ sơ lên và hiểu ngay người ta đang định làm gì với ngôi nhà của mình.
0968.27.11.99
Zalo Official

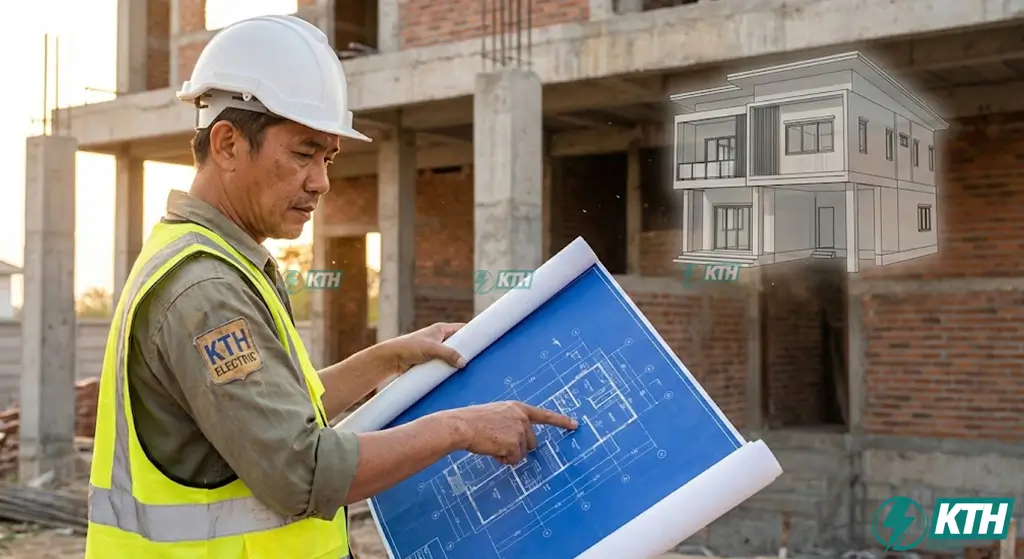

Hình ảnh minh họa: Sự khác biệt trực quan giữa bản vẽ kiến trúc và kết cấu
1. Tổng quan: Bản vẽ kết cấu là gì và Tại sao nó là “Bất khả xâm phạm”?
💡 Câu trả lời nhanh:
“Bản vẽ kết cấu là tài liệu kỹ thuật quan trọng nhất thể hiện giải pháp chịu lực (Móng, Cột, Dầm, Sàn) đảm bảo sự ổn định cho công trình. Thống kê kỹ thuật năm 2024 cho thấy 85% các sự cố nứt, lún nhà dân dụng xuất phát từ việc thi công sai lệch so với bản vẽ kết cấu hoặc thiết kế không đạt chuẩn TCVN.”
Bản vẽ kết cấu là gì?
Hiểu một cách đơn giản nhất, bản vẽ kết cấu (Structural Drawings) là tập hợp các tài liệu họa hình và thuyết minh, mô tả chi tiết cách bố trí các cấu kiện chịu lực của công trình. Nó trả lời cho câu hỏi: Làm thế nào để đống gạch đá, bê tông, sắt thép kia đứng vững được mà không sập xuống dưới sức nặng của chính nó và tải trọng sử dụng?
Trong hồ sơ thiết kế, bản vẽ kết cấu quy định rõ:
- Vị trí đóng cọc, loại móng gì.
- Cột to bao nhiêu, đặt mấy cây thép.
- Dầm chạy ngang dọc thế nào.
- Sàn dày bao nhiêu, đan thép 1 lớp hay 2 lớp.
Sự khác biệt cốt lõi giữa “Bộ Ba”: KC – KT – ME
Nhiều chủ nhà cầm bản vẽ lên hay bị “loạn” vì không phân biệt được các bộ môn. Là một kỹ sư điện lấn sân sang quản lý dự án, tôi có cách phân biệt nhanh cho bạn:
- Bản vẽ Kiến trúc (KT): Quan tâm đến Cái Đẹp & Công Năng. Kích thước phòng ốc, vị trí cửa, màu sắc, vật liệu hoàn thiện. (Hỏi: Phòng này rộng bao nhiêu?)
- Bản vẽ Kết cấu (KC): Quan tâm đến Sự An Toàn & Chịu Lực. Bê tông mác bao nhiêu, thép phi mấy, dầm cao bao nhiêu. (Hỏi: Cột này có đỡ nổi cái nhà không?)
- Bản vẽ Điện nước (ME): Quan tâm đến Vận Hành. Ổ cắm đâu, đèn sáng thế nào, nước thoát đi đâu. (Hỏi: Bật công tắc đèn có sáng không?). Đây là lĩnh vực chuyên môn của các Nhà thầu cơ điện.
⚠️ Lưu ý từ chuyên gia: Sự xung đột giữa Kết cấu và Điện nước là “cơm bữa”. Ví dụ: Ông thợ điện muốn đục tường đi ống gen, nhưng lại cắt đứt mất cây thép chủ của ông kết cấu. Nếu không hiểu bản vẽ kết cấu, việc thi công điện nước bừa bãi có thể làm “trọng thương” ngôi nhà.
Hậu quả pháp lý & An toàn
Bạn có biết? Theo Luật Xây dựng hiện hành và các quy chuẩn TCVN, việc thi công sai lệch so với bản vẽ kết cấu đã được thẩm định không chỉ gây nguy hiểm mà còn khiến bạn gặp rắc rối lớn khi làm hồ sơ hoàn công điện nước và hoàn công xây dựng.
- Về an toàn: Nứt, thấm, lún nghiêng, sập đổ cục bộ.
- Về kinh tế: Chi phí gia cố (gia cường móng, cấy thêm cột) thường đắt gấp 3-4 lần so với làm đúng từ đầu.
2. Giải phẫu một bộ hồ sơ bản vẽ kết cấu chuẩn (Gồm những gì?)
💡 Thành phần hồ sơ 2025:
“Một bộ hồ sơ thiết kế kết cấu đầy đủ theo tiêu chuẩn hiện hành phải bao gồm 05 phần chính: (1) Thuyết minh chung & Quy chuẩn vật liệu, (2) Mặt bằng định vị tim trục, (3) Chi tiết kết cấu phần ngầm (Móng, Bể), (4) Chi tiết kết cấu phần thân (Cột, Dầm, Sàn), và (5) Các chi tiết phụ trợ (Thang bộ, lanh tô).”
Một bộ hồ sơ kết cấu không chỉ là vài tờ giấy A3 in hình cái cột, cái móng. Một bộ hồ sơ chuẩn chỉnh (như các dự án mà KTH Electric tham gia phối hợp tư vấn thi công cơ điện) thường bao gồm 5 phần chính sau đây. Nếu bạn thuê thiết kế mà thiếu 1 trong các mục này, hãy yêu cầu bổ sung ngay.
Phần 1: Thuyết minh chung & Quy định kỹ thuật (General Notes)
Đây là phần “khô khan” nhất nhưng quan trọng nhất, thường nằm ở trang đầu tiên. Nó giống như “Hiến pháp” của công trình.
- Tiêu chuẩn áp dụng: Thường là TCVN 5574:2018 (Tiêu chuẩn thiết kế Bê tông cốt thép), TCVN 2737:2023 (Tải trọng và tác động – mới nhất).
- Vật liệu:
- Bê tông: Cấp độ bền B20, B25 (tương đương Mác 250, Mác 300).
- Cốt thép: Thép CB300-V, CB400-V (Thép vằn), CB240-T (Thép trơn).
- Quy cách kỹ thuật: Quy định chiều dài đoạn nối thép (30d, 40d), chiều dày lớp bê tông bảo vệ (20mm cho sàn, 25mm cho dầm/cột, 50mm cho móng).
Phần 2: Mặt bằng định vị (Positioning Plans)
Phần này giúp thợ xác định vị trí “tọa độ” trên đất thực tế.
- Mặt bằng định vị tim cọc/móng: Để máy ép cọc biết chọc mũi khoan xuống đâu. Đây cũng là giai đoạn quan trọng để thi công hệ thống khoan giếng tiếp địa an toàn điện.
- Mặt bằng định vị cột: Xác định lưới cột (trục A, B, C giao với trục 1, 2, 3).
- Mặt bằng dầm sàn các tầng: Nhìn từ trên xuống để thấy hệ lưới dầm đỡ sàn.
Phần 3: Chi tiết kết cấu phần ngầm (Substructure)
Đây là phần “chôn vùi dưới đất”, sai một ly là đi một dặm vì sửa chữa cực khó.
- Chi tiết Móng: Mặt cắt thể hiện độ sâu chôn móng, kích thước đài móng, bố trí thép lớp dưới, lớp trên.
- Chi tiết Đà kiềng (Giằng móng): Hệ dầm kết nối các móng lại để chống lún lệch.
- Chi tiết Bể phốt/Bể nước ngầm: Cấu tạo đáy, nắp và thành bể (lưu ý thép và băng cản nước).
Phần 4: Chi tiết kết cấu phần thân (Superstructure)
Phần này thể hiện khung xương nổi bên trên mặt đất.
- Chi tiết Cột (Column): Thể hiện mặt cắt ngang cột (ví dụ 200×300), số lượng cây thép chủ (ví dụ: 4 cây phi 18), và quan trọng nhất là khoảng cách đai (a100 ở chân cột, a200 ở giữa cột).
- Chi tiết Dầm (Beam): Mặt cắt dọc dầm để xem thép lớp trên, thép lớp dưới, thép gia cường (tăng cường) tại gối và nhịp.
- Chi tiết Sàn (Slab): Thể hiện chiều dày sàn (thường 100mm-120mm) và lưới thép (ví dụ: phi 10 a150).
Phần 5: Các chi tiết phụ trợ & Mái
- Cầu thang bộ: Bản vẽ rất phức tạp với các đoạn gấp khúc, thép chờ thang.
- Lanh tô (Lintel): Thanh đà nhỏ đỡ tường trên cửa đi, cửa sổ.
- Sê-nô, mái: Kết cấu bê tông chống thấm cho mái. Đôi khi kết hợp với các hệ thống kỹ thuật như chống sét lan truyền trên mái.
3. Từ điển ký hiệu & Cách đọc bản vẽ kết cấu (Dành cho người không chuyên)
💡 Công thức đọc bản vẽ 3 bước:
“Để tránh bị ‘tẩu hỏa nhập ma’, hãy tuân thủ quy trình 3 bước cốt lõi: (B1) Định vị trên mặt bằng tổng thể -> (B2) Tìm chi tiết cấu kiện tương ứng -> (B3) Soi mặt cắt để kiểm tra số lượng và quy cách thép. Kết hợp đối chiếu liên tục với bản vẽ Kiến trúc để tránh xung đột.”
Để đọc được bản vẽ, bạn cần học “ngôn ngữ” của các kỹ sư. Đừng lo, nó không khó như tiếng Anh đâu. Dưới đây là bảng giải mã các ký hiệu thường gặp nhất mà tôi đúc kết được.

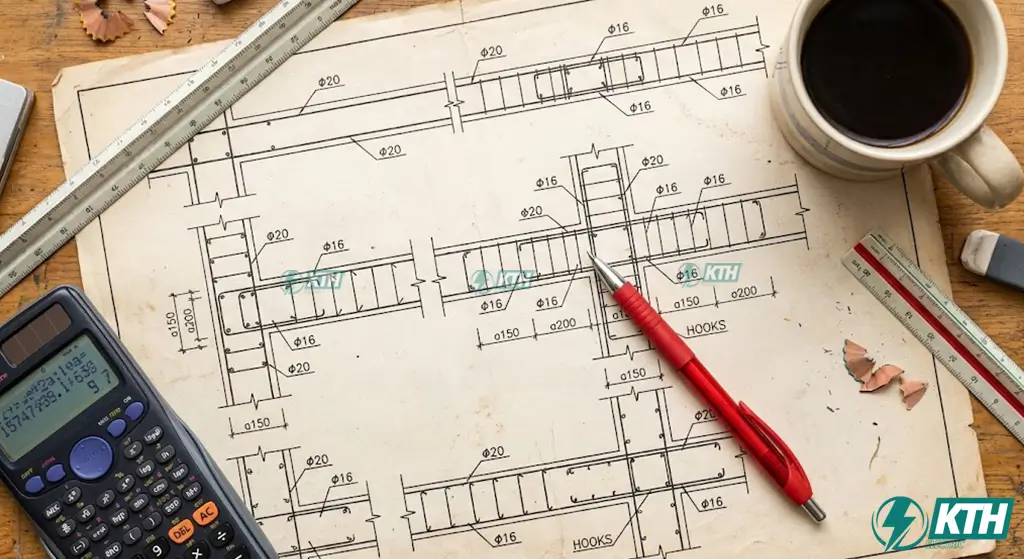

Bảng tra cứu ký hiệu viết tắt (Entity – Attribute – Value)

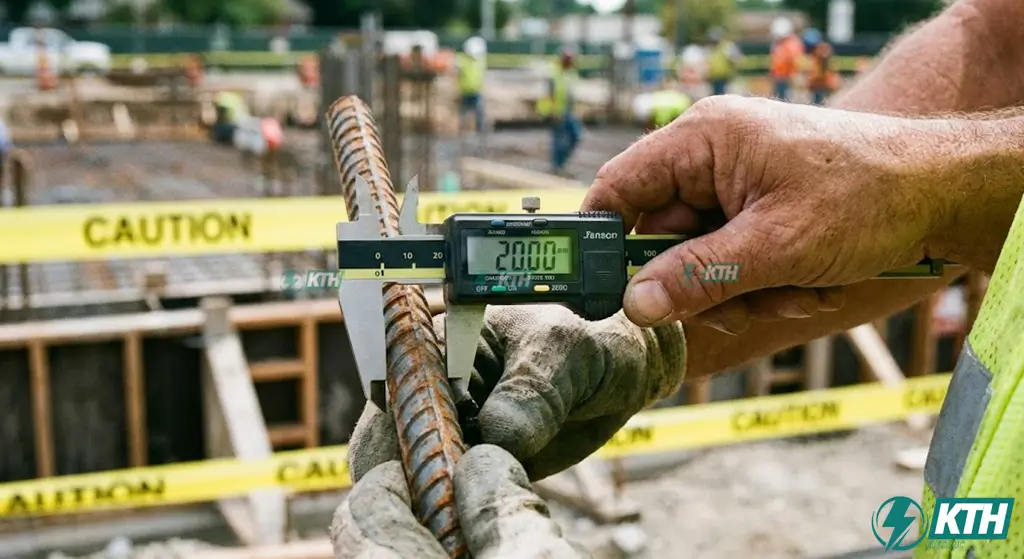

| Ký hiệu | Tên gọi | Ý nghĩa thực tế | Ví dụ | Giải nghĩa |
|---|---|---|---|---|
| Φ (D) | Phi | Đường kính tiết diện cốt thép (mm) | 4Φ20 | 4 thanh thép đường kính 20mm |
| a (@) | A còng | Khoảng cách giữa các thanh thép (mm) | Φ8a150 | Thép phi 8, rải cách 150mm/cây |
| L | Length | Chiều dài cấu kiện/thép | L=11700 | Thanh thép dài 11.7 mét |
| Md | Momen + | Vùng chịu lực kéo phía dưới | Thép lớp dưới | Đặt suốt chiều dài |
| Ma | Momen – | Vùng chịu lực kéo phía trên | Thép mũ | Đặt khoảng 1/4 nhịp |
Quy ước nét vẽ (Line Types) – Đừng nhìn nhầm!
Trong bản vẽ kết cấu, độ đậm nhạt của nét vẽ nói lên mức độ quan trọng:
- Nét liền đậm: Thể hiện đường bao quanh của cấu kiện (cạnh cột, cạnh dầm) hoặc thanh thép chủ. Đây là đối tượng chính cần quan tâm.
- Nét liền mảnh: Thể hiện đường kích thước (Dim), đường dóng, hoặc các ghi chú.
- Nét đứt (Nét khuất): Thể hiện các bộ phận bị che khuất.
Ví dụ thực tế: Khi nhìn mặt bằng sàn, cái dầm nằm dưới sàn sẽ được vẽ bằng nét đứt. Nhiều bác thợ xây mới vào nghề hay nhầm chỗ này, tưởng không có dầm nên xây tường đè lên sàn không có dầm đỡ -> Võng sàn ngay lập tức.
Quy trình 3 bước đọc bản vẽ cho chủ nhà
Khi cầm bản vẽ trên tay, hãy đọc theo trình tự logic sau để không bị “tẩu hỏa nhập ma”, kỹ năng này cũng quan trọng như cách bóc tách khối lượng điện nước vậy:
- Bước 1: Đọc mặt bằng định vị trước. Xem cái cột, cái dầm nó nằm ở trục nào, vị trí nào trong nhà.
- Bước 2: Tìm bản vẽ chi tiết của cấu kiện đó. (Ví dụ: Thấy Dầm D1 ở mặt bằng, tìm đến bản vẽ “Chi tiết Dầm D1”).
- Bước 3: Soi vào mặt cắt. Xem trong cái dầm D1 đó có mấy cây thép, đai buộc thưa hay dày.
Mẹo nhỏ: Hãy luôn đối chiếu bản vẽ Kết cấu với bản vẽ Kiến trúc. Nếu Kiến trúc vẽ cái cửa sổ to đùng, mà Kết cấu lại vẽ cái cột chạy xuyên qua đó thì chắc chắn 1 trong 2 ông đã vẽ sai. Đây là lỗi xung đột phổ biến nhất mà tôi hay gặp khi đi thẩm tra hồ sơ.
4. Phân tích kỹ thuật các cấu kiện trọng yếu (góc nhìn chuyên gia 20 năm)
❝
Phân tích chuyên sâu về kỹ thuật đọc bản vẽ Móng, Cột, Dầm – Sàn dựa trên 20 năm kinh nghiệm thực chiến. Giúp chủ đầu tư và kỹ sư phát hiện ngay các điểm bất hợp lý trong thiết kế để tối ưu chi phí và đảm bảo an toàn kết cấu.
Đừng chỉ nhìn bản vẽ như những đường kẻ vô hồn. Với kinh nghiệm 20 năm lăn lộn tại các dự án từ nhà dân dụng đến nhà xưởng công nghiệp, tôi luôn nhìn thấy sự “chuyển động” của nội lực bên trong đó. Dưới đây là cách tôi “soi” từng cấu kiện để đảm bảo không một đồng tiền nào của chủ đầu tư bị lãng phí hay đặt sai chỗ.
Kỹ thuật đọc bản vẽ Móng: “Chân cứng đá mềm”
💡 Key Takeaway: Xác định rõ móng đúng tâm hay lệch tâm. Đối với móng lệch tâm (nhà phố), đà kiềng bắt buộc phải có kích thước lớn để chống lại moment lật, đảm bảo ổn định cho công trình.
Khi cầm bản vẽ móng, điều đầu tiên bạn phải xác định là: Móng đúng tâm hay lệch tâm?
- ✔Móng đúng tâm: Cột nằm chính giữa đài móng. Loại này chịu lực tốt nhất, phân bố tải đều, thường dùng cho các cột ở giữa nhà.

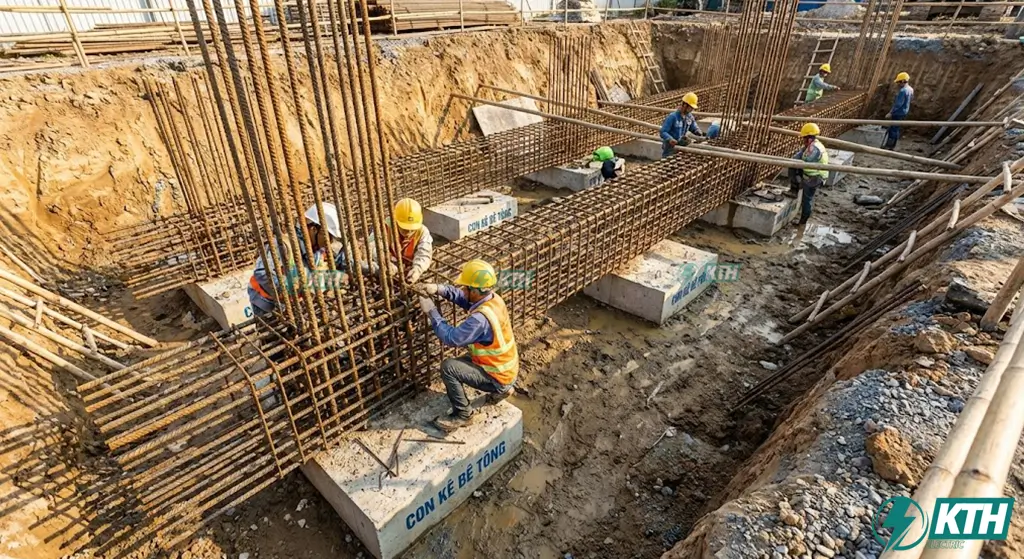

- ✔Móng lệch tâm (Móng chân vịt): Cột nằm ở mép móng. Đây là “đặc sản” của nhà phố Việt Nam vì chúng ta không được phép lấn móng sang đất nhà hàng xóm.
⚠️ Lưu ý sống còn: Với móng lệch tâm, kỹ sư kết cấu buộc phải thiết kế Đà kiềng (Giằng móng) kích thước lớn, cốt thép khủng để chống lại lực lật (Moment lật). Nếu bạn thấy bản vẽ vẽ móng lệch tâm mà đà kiềng bé tí như đà kiềng móng đúng tâm -> Dừng lại ngay, thiết kế đó có vấn đề nghiêm trọng!
Ngoài ra, đối với các công trình nhà xưởng thép tiền chế, việc đọc bản vẽ bu lông neo móng (Anchor Bolt) là cực kỳ quan trọng để đảm bảo sự chính xác khi lắp dựng cột thép sau này. Bạn có thể tham khảo thêm về bản vẽ kết cấu thép nhà xưởng để hiểu rõ hơn sự khác biệt giữa móng nhà bê tông và móng nhà xưởng.
Kỹ thuật đọc bản vẽ Cột: Vị trí nối thép là “Tử huyệt”
💡 Key Takeaway: Tuyệt đối không nối thép tại chân cột (vị trí sát sàn) vì đây là vùng chịu lực nguy hiểm nhất. Phải nối so le ở giữa cột với chiều dài đoạn nối chuẩn 30d-40d.
Rất nhiều thợ “vườn” có thói quen: Cứ hết cây thép là nối, tiện đâu nối đó cho đỡ phí sắt vụn. Đây là sai lầm chết người!
Trong bản vẽ kết cấu chuẩn (theo TCVN 5574:2018), biểu đồ bao vật liệu chỉ rõ:
- Chân cột (vị trí sát sàn): Là nơi chịu Moment uốn lớn nhất và lực cắt phức tạp. Tuyệt đối hạn chế nối thép ở đây.
- Vị trí nối chuẩn: Phải nối ở vùng giữa cột (nơi nội lực nhỏ nhất).
- Quy cách nối: Không được nối quá 50% lượng thép trên cùng một mặt cắt. Tức là nếu cột có 4 cây thép, bạn chỉ được nối 2 cây ở độ cao này, 2 cây kia phải nối so le cao hơn ít nhất 30-40 lần đường kính (30d-40d).
Kỹ thuật đọc bản vẽ Dầm – Sàn: Cuộc chiến của Moment Âm và Dương
💡 Key Takeaway: Thép lớp dưới chịu momen dương (giữa nhịp), thép lớp trên chịu momen âm (tại gối). Kiểm tra kỹ mật độ thép đai (a100) tại vị trí gối tựa để đảm bảo an toàn chống cắt.
Đây là phần khó nhất nhưng quan trọng nhất để tránh võng nứt. Hãy tưởng tượng thanh dầm/sàn như một cây thước nhựa dẻo bạn đặt lên 2 viên gạch:
- Khi bạn ấn tay vào giữa cây thước (chịu tải), bụng thước võng xuống -> Căng thớ dưới -> Thép lớp dưới chịu lực (Moment dương).
- Nhưng ở 2 đầu viên gạch, cây thước có xu hướng vểnh lên -> Căng thớ trên -> Thép lớp trên chịu lực (Moment âm).
🏆 Quy tắc vàng khi đọc bản vẽ dầm sàn:
👉 Ở giữa nhịp (bụng dầm/sàn): Quan tâm thép lớp dưới (thép chủ chạy suốt).
👉 Ở gối (chỗ giao với cột/dầm): Quan tâm thép lớp trên (thép mũ/thép gia cường).
Dấu hiệu nhận biết bản vẽ tốt: Tại gối tựa (sát cột), thép đai (stirrup) phải được thể hiện dày đặc (thường là a100) để chống cắt. Nếu bản vẽ vẽ đai a200 rải đều từ đầu đến cuối dầm -> Thiết kế sơ sài, thiếu an toàn.
5. Top 5 Lỗi “chết người” thường gặp khi thi công sai bản vẽ kết cấu
❝
Tổng hợp 5 sai lầm phổ biến nhất gây nứt gãy công trình: Thép mũ bị đạp bẹp, neo nối thép thiếu chiều dài, sai lớp bê tông bảo vệ, thiếu gia cường lỗ mở kỹ thuật và bỏ qua chi tiết bổ trụ giằng tường.
Từ thực tế giám sát hàng trăm công trình, tôi tổng hợp 5 lỗi sai kinh điển mà nếu không có người “có nghề” chỉ điểm, chủ nhà sẽ không bao giờ biết cho đến khi nhà bị nứt.

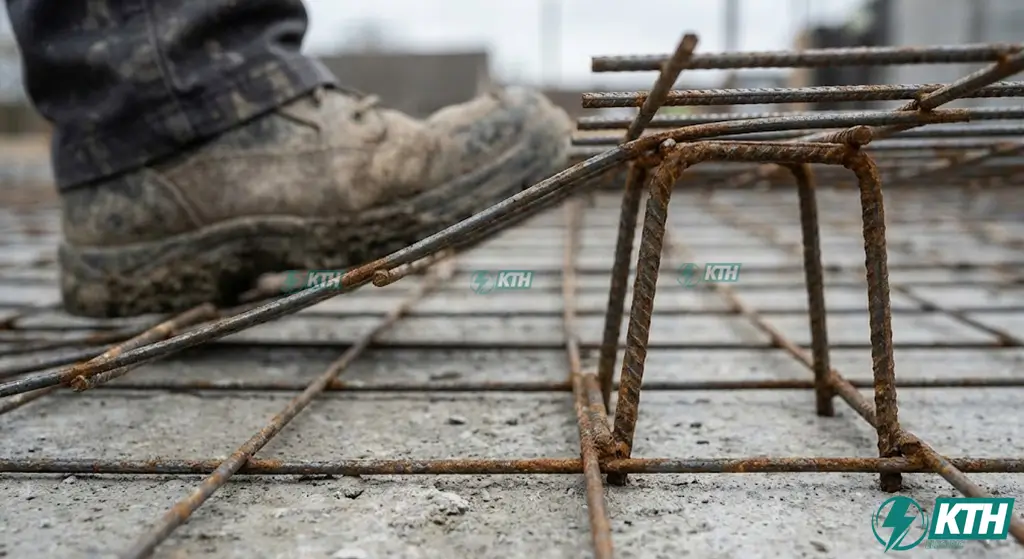

🚫 Lỗi 1: Thép mũ sàn bị “đạp bẹp” (Lỗi phổ biến số 1)
Trong bản vẽ, kỹ sư vẽ thép lớp trên (Moment âm) nằm cách mặt bê tông 1.5cm – 2cm. Nhưng khi thi công, thợ đi lại dẫm đạp lên, xe rùa chạy qua làm cây thép này bẹp dí xuống sát thép lớp dưới.
- Hậu quả: Chiều cao làm việc hiệu quả (ho) của sàn bị giảm. Sàn mất khả năng chịu lực ở gối (nách tường).
- Hiện tượng: Nứt cổ trần, nứt chạy dọc theo các dầm ngay sau khi tháo cốp pha.
- Giải pháp: Bắt buộc phải kê “con kê” (cục kê bê tông hoặc chân chó thép) để đảm bảo thép lớp trên luôn đứng đúng vị trí thiết kế.
🚫 Lỗi 2: Không đảm bảo chiều dài neo và nối chồng (Ld)
Bản vẽ ghi: “Neo thép 30d”. Thợ không hiểu, cắt sắt cho vừa khuôn.
Ví dụ: Thép dầm phi 20. Neo 30d tức là đoạn thép bẻ quặp vào cột phải dài: 30 x 20mm = 600mm (60cm).
Thực tế: Thợ chỉ bẻ 20-30cm cho “có lệ”. Khi có rung chấn hoặc tải trọng lớn, thép sẽ bị tuột khỏi bê tông như rút sợi chỉ, gây sập đổ tức thì.
🚫 Lỗi 3: Sai lớp bê tông bảo vệ (Cover)
Bản vẽ quy định lớp bảo vệ dầm là 2.5cm. Thợ đặt thép sát ván khuôn (cốp pha) để “tiết kiệm” bê tông hoặc do làm ẩu.
Hậu quả: Khi tháo cốp pha, thép bị lộ ra ngoài (cháy thép), tiếp xúc với không khí ẩm -> Rỉ sét -> Trương nở thể tích -> Phá vỡ bê tông từ bên trong. Đây là “bệnh ung thư” của kết cấu, phá hủy âm thầm theo thời gian.
Liên quan: Việc đảm bảo lớp bảo vệ cũng quan trọng như việc thi công hệ thống tiếp địa an toàn, vì thép rỉ sét sẽ làm mất tính dẫn điện nếu bạn tận dụng cốt thép làm dây xuống của hệ thống chống sét.
🚫 Lỗi 4: Bố trí thiếu thép gia cường lỗ mở (Openings)
Nhà hiện đại có rất nhiều hộp kỹ thuật (hộp gen điện nước) đi xuyên sàn. Đặc biệt với các công trình phức tạp cần sự phối hợp giữa Kết cấu và thi công điện MEP, việc đục lỗ xuyên sàn/dầm là không thể tránh khỏi.
Trong bản vẽ: Quanh các lỗ này luôn có các thanh thép chéo và thép tăng cường bao quanh miệng lỗ để chống xé sàn.
Thực tế: Thợ điện nước thường cắt đứt thép sàn để đặt ống rồi… quên luôn việc báo thợ hồ gia cường lại. Vết nứt chéo 45 độ từ các góc hộp kỹ thuật sẽ xuất hiện sau 1-2 năm.
🚫 Lỗi 5: Bỏ qua Bổ trụ và Giằng tường (Wall Stiffeners)
Đây là phần ít được vẽ chi tiết nhưng luôn có trong Thuyết minh chung (Phần 1 của hồ sơ) mà thợ hay bỏ qua.
- Quy định: Tường dài quá 4m hoặc cao quá 3m phải đổ cột kẹp (bổ trụ) và giằng tường bê tông cốt thép.
- Thực tế: Thợ xây lười, xây tường thẳng đuột 1 lèo. Kết quả là tường bị rung, nứt nẻ chân chim hoặc bị đổ khi có gió bão lớn.
6. Tiêu chuẩn & Phần mềm hỗ trợ (Góc dành cho Kỹ sư/Sinh viên)
❝
Cập nhật bộ tiêu chuẩn TCVN mới nhất 2025: TCVN 2737:2023 (Tải trọng), TCVN 5574:2018 (Bê tông). Hệ sinh thái phần mềm thiết kế chuyên nghiệp gồm ETABS, SAFE, REVIT giúp tối ưu hóa kết cấu và bóc tách khối lượng chính xác.
Để tạo ra được những bản vẽ kết cấu chất lượng, chúng ta không vẽ tay. Dưới đây là hệ sinh thái công cụ và tiêu chuẩn “gối đầu giường” của dân kết cấu chuyên nghiệp năm 2025:
Các TCVN hiện hành (Cập nhật mới nhất)
Nếu bạn là người thẩm tra hoặc kỹ sư thiết kế, hãy chắc chắn hồ sơ tuân thủ:
- TCVN 2737:2023: Tải trọng và tác động (Tiêu chuẩn mới thay thế bản 1995 cũ kỹ, đặc biệt lưu ý về tải trọng gió động).
- TCVN 5574:2018: Thiết kế kết cấu Bê tông và Bê tông cốt thép.
- TCVN 9386:2012: Thiết kế công trình chịu động đất (Bắt buộc với nhà cao tầng hoặc vùng rủi ro).
- Tiêu chuẩn IEC: Đối với các phần liên quan đến lắp đặt điện trong kết cấu bê tông, cần tham khảo tiêu chuẩn IEC 61439 để đảm bảo an toàn điện.
Phần mềm thiết kế & Triển khai (Software Ecosystem)
- ETABS
“Vua” của tính toán nội lực nhà cao tầng. - SAFE
Chuyên trị tính toán sàn và móng bè. - REVIT STRUCTURE
Xu hướng BIM. Giúp tạo bản vẽ 3D trực quan, phát hiện va chạm với MEP. Ứng dụng BIM giúp việc bóc tách khối lượng bản vẽ điện và kết cấu trở nên chính xác tuyệt đối. - AUTOCAD + LISP
Công cụ triển khai bản vẽ 2D truyền thống nhưng vẫn vô đối về tốc độ.
7. Tài nguyên: Tải về File Cad bản vẽ kết cấu mẫu (Full hồ sơ)
Để giúp quý độc giả, đặc biệt là các bạn sinh viên và chủ nhà có cái nhìn trực quan, KTH Electric xin chia sẻ bộ thư viện bản vẽ mẫu đã được thẩm định kỹ lưỡng.
(Lưu ý: Các file này chỉ mang tính chất tham khảo cấu tạo. Việc áp dụng vào công trình thực tế cần có kỹ sư tính toán lại dựa trên địa chất và tải trọng cụ thể)
📥 [Download] Mẫu bản vẽ kết cấu biệt thự mái Nhật (Móng băng, Sàn không dầm)
📥 [Download] Mẫu bản vẽ kết cấu nhà cấp 4 gác lửng (Chi phí thấp)
📊 [Download] File Excel Bảng thống kê cốt thép tự động & Checklist nghiệm thu cốt thép tại hiện trường
(Vui lòng liên hệ Zalo 0968.27.11.99 nếu link bị lỗi hoặc cần pass giải nén)
8. Câu hỏi thường gặp (FAQs) – Giải quyết nỗi đau của bạn
❝
Giải đáp các thắc mắc thường gặp về chi phí thiết kế kết cấu (120k-180k/m2), rủi ro khi tự vẽ lại theo nhà hàng xóm, và quy trình nghiệm thu cốt thép 3 bước chuẩn kỹ thuật.
Dưới đây là những câu hỏi “xương máu” mà tôi nhận được hàng ngày từ khách hàng:
9. Kết luận & Action
Bản vẽ kết cấu không chỉ là những con số khô khan, nó là lương tâm của người kỹ sư và là bảo hiểm nhân thọ cho cả gia đình bạn. Một ngôi nhà đẹp có thể khiến bạn hãnh diện với khách khứa, nhưng một bộ kết cấu vững chắc mới giúp bạn ngủ ngon mỗi đêm mưa bão.
Hy vọng với bài viết tâm huyết này, KTH Electric đã giúp bạn gỡ rối được ma trận thông tin về bản vẽ kết cấu.
- 👉 Nếu bạn là chủ nhà: Hãy in bài viết này ra làm cẩm nang giám sát.
- 👉 Nếu bạn là kỹ sư trẻ: Hãy học thuộc lòng các lỗi sai để không bao giờ mắc phải.
