Tổng Hợp 10+ Bản Vẽ Kết Cấu Thép Nhà Xưởng (File CAD/Revit) & Hướng Dẫn Đọc Hiểu 2025
Tác giả: Việt Hùng (KTH Electric) | Tham vấn chuyên môn: Đội ngũ kỹ sư kết cấu 20 năm kinh nghiệm
Bạn đang là chủ đầu tư cần tìm hiểu quy cách để giám sát nhà thầu? Hay bạn là kỹ sư trẻ đang “vật lộn” tìm kiếm file thư viện mẫu để phục vụ đồ án hoặc công việc thực tế? Dù bạn là ai, bài viết này chính là điểm dừng chân cuối cùng.
Tại KTH Electric, chúng tôi không chỉ cung cấp dịch vụ kỹ thuật, chúng tôi chia sẻ tri thức. Với kinh nghiệm hơn 20 năm trong nghề, tôi – Việt Hùng, sẽ cùng bạn giải phẫu chi tiết một bộ bản vẽ kết cấu thép nhà xưởng chuẩn mực, từ hệ khung Zamil, bu lông neo cho đến từng đường hàn theo tiêu chuẩn TCVN mới nhất.
1. Tại sao một Bản vẽ Kết cấu Thép chuẩn lại là “Sống còn”?
💡
Câu trả lời nhanh:
“Một bản vẽ kết cấu thép chuẩn không chỉ là ngôn ngữ chung giữa thiết kế và thi công mà còn là yếu tố quyết định tối ưu chi phí vật liệu (giảm dư thừa thép) và đảm bảo an toàn pháp lý theo TCVN 5575:2012. Sai sót trong bản vẽ có thể dẫn đến việc gia cố tốn kém hoặc nguy cơ sập đổ khi chịu tải trọng gió bão.”
Trước khi chúng ta đi vào chi tiết kỹ thuật hay link tải file, hãy để tôi chia sẻ một thực tế. Trong 20 năm làm nghề, tôi đã chứng kiến không ít công trình phải gia cố lại toàn bộ hệ giằng chỉ sau một mùa mưa bão. Lý do? Bản vẽ thiết kế thiếu tính toán về tải trọng gió và bỏ qua các chi tiết liên kết nhỏ nhưng “có võ”.
0968.27.11.99
Zalo Official
Một bộ bản vẽ chuẩn (Standardized Drawing) không chỉ là những đường line trên AutoCAD. Nó đóng vai trò cốt yếu:
- ✓Ngôn ngữ chung: Giúp kỹ sư thiết kế, xưởng gia công (Shop) và đội lắp dựng (Erection team) hiểu nhau mà không cần tranh cãi.
- ✓Tối ưu chi phí: Tính toán đúng tiết diện thép (Q345B hay SS400) giúp giảm trọng lượng khung mà vẫn đảm bảo khả năng chịu lực.
- ✓Pháp lý an toàn: Tuân thủ TCVN 5575:2012 là tấm khiên bảo vệ bạn trước pháp luật và sự an toàn của con người.
“Tại KTH Electric (251 Phạm Văn Chiêu, TP.HCM), mỗi bản vẽ xuất xưởng đều phải trải qua 3 vòng kiểm duyệt: Thiết kế – Thẩm tra nội bộ – Phê duyệt của chuyên gia.”
2. Giải phẫu “Cơ thể” của một bộ Bản vẽ Kết cấu Thép Nhà Xưởng
🏗️
Các thành phần chính:
“Một khung nhà thép điển hình bao gồm 3 phần chính: Hệ khung chịu lực (Cột, Kèo, Bu lông neo), Hệ kết cấu phụ & Giằng (Xà gồ, Giằng mái, Cửa trời) để đảm bảo ổn định, và Chi tiết liên kết (Bản mã, Bu lông cường độ cao) đóng vai trò khớp nối sống còn.”
Để đọc hiểu được bản vẽ, bạn phải biết nó được cấu tạo từ những thực thể (Entities) nào. Hãy tưởng tượng nhà xưởng như cơ thể người: có xương sống, có gân cốt và có da thịt.
Hình 1: Sơ đồ cấu tạo khung thép Zamil điển hình

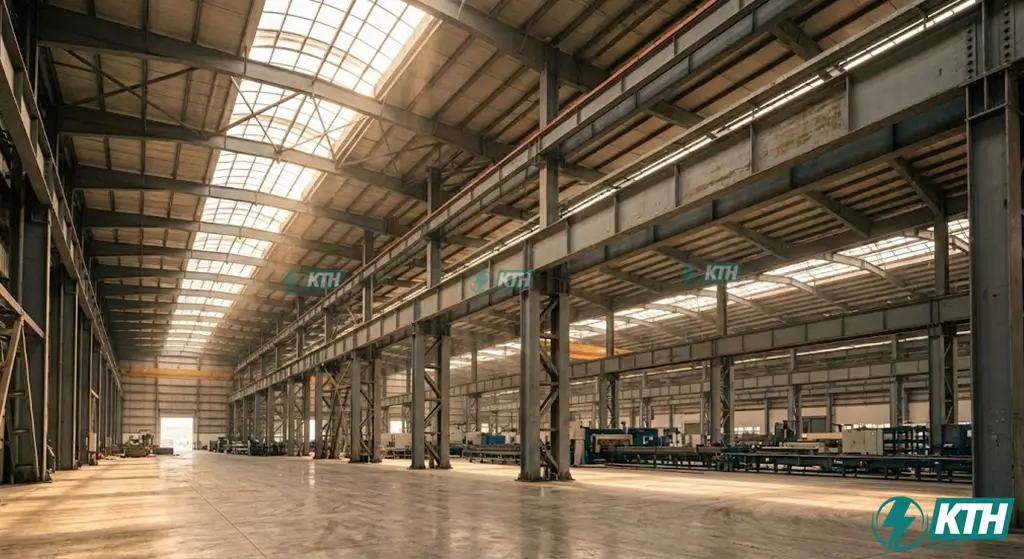

2.1. Hệ khung chính (Main Frame) – “Xương sống” chịu lực
Đây là thành phần quan trọng nhất, quyết định sự vững chãi của toàn bộ công trình. Trong các file CAD bạn sắp tải ở phần sau, hãy chú ý kỹ các layer thể hiện phần này.
- Cột thép (Steel Column): Thường sử dụng tiết diện chữ H hoặc chữ I (I-section). Trong các nhà xưởng hiện đại, chúng tôi thường dùng thép tổ hợp (biến đổi tiết diện) để tiết kiệm vật liệu. Chân cột liên kết với móng thông qua hệ thống bu lông neo (Anchor bolt).
- Kèo thép (Steel Rafter): Là dầm thép nối từ đỉnh cột này sang đỉnh cột kia, tạo độ dốc cho mái (thường là 10% đến 15% để thoát nước tốt). Kèo cũng thường có tiết diện thay đổi, mỏng ở giữa và dày ở phần nách khung (vị trí chịu mô-men lớn nhất).
- Khẩu độ (Span): Đây là khoảng cách theo phương ngang nhà (từ mép cột này đến mép cột kia). Kinh nghiệm: Với các nhà xưởng sản xuất thông thường, khẩu độ kinh tế nhất nằm trong khoảng 20m đến 30m.
2.2. Hệ kết cấu phụ & Giằng (Sub-structure & Bracing) – “Gân cốt” ổn định
Rất nhiều kỹ sư mới ra trường thường coi nhẹ phần này, dẫn đến bản vẽ thiếu chi tiết. Nhưng chính hệ giằng mới là thứ giữ cho nhà xưởng không bị “vặn vỏ đỗ” khi gió bão tấn công.
- Xà gồ (Purlin): Có dạng chữ Z hoặc chữ C. Xà gồ được đặt trên kèo thép để đỡ hệ thống tôn mái. Lưu ý kỹ thuật: Khoảng cách xà gồ thường từ 1.0m – 1.2m tùy thuộc vào tải trọng mái.
- Hệ giằng (Bracing System): Bao gồm: Giằng mái (Roof Bracing), Giằng cột (Wall Bracing). Chúng thường làm bằng thép tròn hoặc thép góc (V). Trong bản vẽ, chúng được thể hiện bằng các đường chéo đan xen (dấu X).
- Cửa trời (Monitor) & Canopy: Cửa trời giúp thông gió tự nhiên, thoát khí nóng. Canopy là hệ mái che đua ra ở cửa đi hoặc cửa sổ.

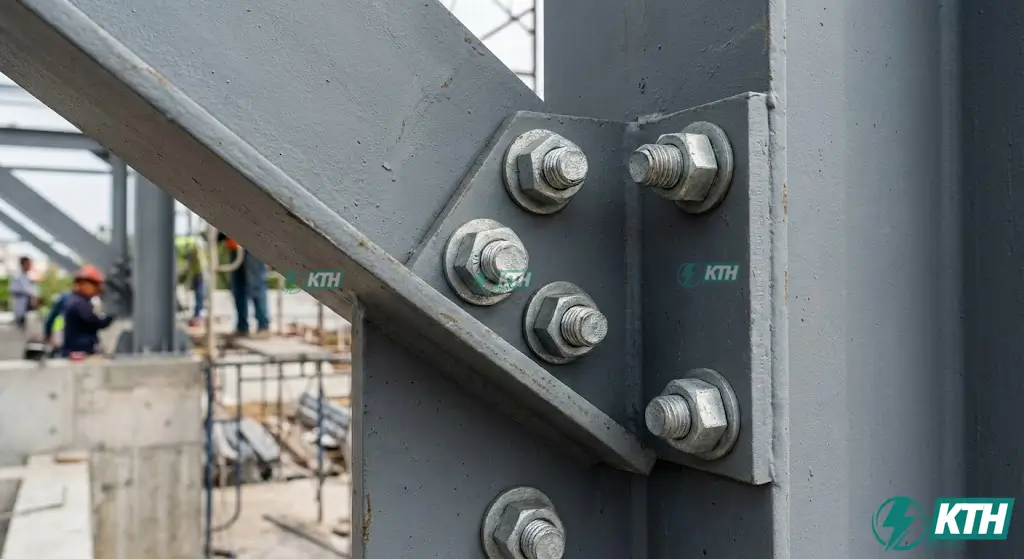

2.3. Chi tiết liên kết (Connections)
Trong nghề kết cấu, chúng tôi có câu: “Kết cấu sập thường do mối nối, không phải do gãy thanh”.
- Bản mã (Gusset plate): Các tấm thép dày (6mm, 8mm, 10mm…) được hàn vào đầu cột, kèo để bắt bu lông.
- Bu lông (Bolts): Bao gồm Bu lông neo (Anchor Bolt) (M24, M27…) và Bu lông liên kết (High-strength Bolt) (Grade 8.8 hoặc 10.9) để chịu lực cắt và lực kéo cực lớn.
3. Hướng dẫn đọc Bản vẽ Kết cấu Thép Nhà Xưởng
📖
Quy trình đọc 5 bước:
“Để tránh sai sót, hãy tuân thủ trình tự: (1) Đọc Thuyết minh chung để nắm tiêu chuẩn vật liệu -> (2) Kiểm tra mặt bằng lưới cột & bu lông neo (cực kỳ quan trọng) -> (3) Xem mặt cắt khung điển hình (cao độ, tiết diện) -> (4) Soi kỹ chi tiết liên kết (nách khung, chân cột) -> (5) Đối chiếu với bản vẽ Shop Drawing (nếu có) để phục vụ gia công.”
Cầm một tập hồ sơ dày cộp, bạn bắt đầu từ đâu? Đừng hoang mang. Hãy làm theo quy trình mà đội ngũ KTH Electric áp dụng hàng ngày.
Bước 1: Đọc Thuyết minh chung & Tiêu chuẩn áp dụng
Đừng bao giờ bỏ qua trang đầu tiên này. Nó cho bạn biết: Tiêu chuẩn thiết kế (TCVN 5575:2012, TCVN 2737:2023), vật liệu sử dụng (Thép Q345B, SS400) và quy định về đường hàn, sơn chống rỉ.
Bước 2: Xem Bản vẽ mặt bằng định vị lưới cột
Đây là bản vẽ quan trọng nhất cho đội thi công móng. Kiểm tra Bước cột (Bay spacing) và vị trí đặt bu lông neo. Sai lệch 5mm ở đây sẽ khiến việc lắp cột sau này trở thành thảm họa.
Bước 3: Phân tích Khung điển hình & Mặt cắt
Nhìn vào bản vẽ mặt cắt ngang (Section), bạn sẽ thấy hình dáng của khung kèo Zamil. Check cao độ giọt nước và tiết diện cột/kèo thay đổi như thế nào.
Bước 4: Soi kỹ Bản vẽ chi tiết liên kết
Đây là phần khó đọc nhất. Hãy xem số lượng bu lông tại chân cột và nách khung (vị trí chịu lực lớn nhất).
Bước 5: Phân biệt Bản vẽ Shop Drawing & Bản vẽ Thiết kế
Bản vẽ thiết kế (Design Drawing) chỉ thể hiện phương án tổng thể. Bản vẽ Shop Drawing (thường xuất từ Tekla) chi tiết đến từng lỗ bu lông để nhà máy gia công.

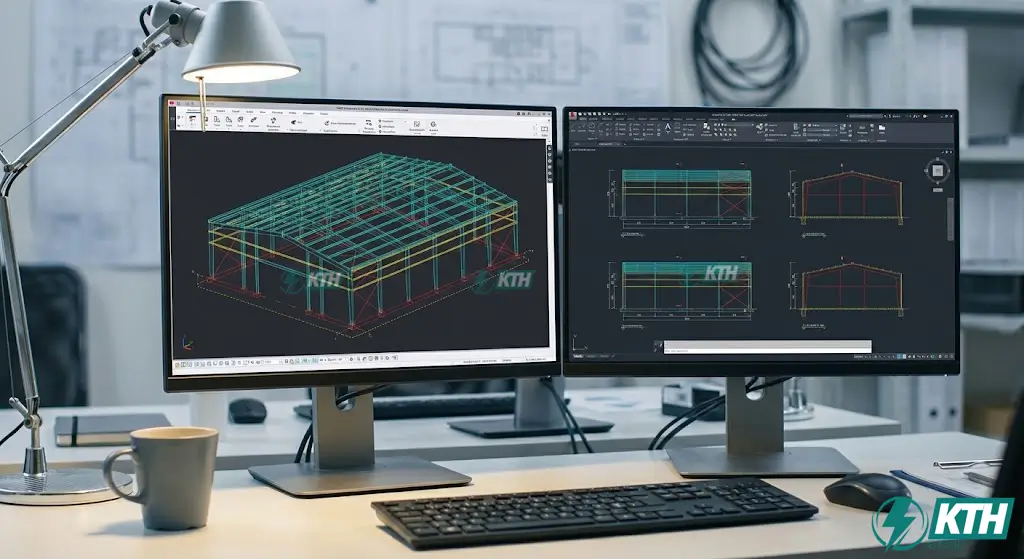

4. Download Kho Bản Vẽ Kết Cấu Thép File CAD Full
⬇️
Tài nguyên miễn phí:
“Dưới đây là 4 bộ hồ sơ mẫu được chọn lọc kỹ lưỡng, phù hợp cho: Nhà xưởng nhỏ (20m), Nhà xưởng có cầu trục (5-10 tấn), Nhà kho 2 tầng và File mô hình BIM (Revit/Tekla). Tất cả đều tuân thủ TCVN.”
📁 Bộ 1: Nhà xưởng khẩu độ nhỏ (20m – 24m)
Phù hợp SME, kho hàng, xưởng may. Khung Zamil không cột giữa.
- File CAD (.DWG) + Thuyết minh.
- Chi tiết móng đơn & Bu lông M24.
🏗️ Bộ 2: Nhà xưởng có Cầu Trục
Khẩu độ 30m, cầu trục 5-10 tấn. Yêu cầu kỹ thuật cao.
- Chi tiết vai cột & Dầm cầu trục.
- Hệ giằng hãm chống lực xô ngang.
🏢 Bộ 3: Nhà kho tiền chế 2 tầng
Giải pháp cho đất chật. Sử dụng Sàn Deck.
- Nút khung liên kết cứng.
- Chi tiết đinh chống cắt (Shear stud).
💻 Bộ 4: File Revit Structure & Tekla
Dành cho dự án quy trình BIM.
- Mô hình 3D dựng sẵn.
- Thông tin vật liệu (Material Takeoff).
🎁 QUÀ TẶNG ĐẶC BIỆT TỪ KTH ELECTRIC:
Nếu bạn cần trọn bộ Thư viện 10GB (50+ mẫu, bảng tính Excel, Checklist). Hãy gửi email về: kthelectric.com@gmail.com với tiêu đề “Xin tài liệu kết cấu thép – KTH”. Chúng tôi sẽ gửi link Google Drive trong 24h.
5. Quy trình Thiết kế & 3 Sai lầm “Chết người”
⚠️
Cảnh báo từ chuyên gia:
“3 sai lầm phổ biến nhất khiến chủ đầu tư mất tiền oan: (1) Chọn sai tiết diện thép (gây võng mái hoặc lãng phí), (2) Coi thường hệ giằng (nguyên nhân chính gây sập khi bão), và (3) Định vị sai bu lông neo (khiến không thể lắp dựng cột). Quy trình chuẩn bắt buộc phải qua bước Khảo sát -> Mô hình hóa (SAP2000) -> Xuất hồ sơ.”
Quy trình thiết kế chuẩn ISO tại KTH Electric
- Khảo sát & Lên phương án (Concept): Xác định khẩu độ, bước cột tối ưu dựa trên dây chuyền sản xuất.
- Mô hình hóa & Tính toán (Modeling): Sử dụng SAP2000/ETABS để dựng khung 3D. Gán tải trọng: Tĩnh tải, Hoạt tải mái, Tải trọng gió (theo TCVN 2737:2023), Tải cầu trục.
- Xuất hồ sơ & Shop Drawing: Dùng Tekla Structures để mô hình chi tiết từng con bu lông, bản mã. Xuất bản vẽ gia công cho nhà máy.
3 Sai lầm thường gặp (Chi tiết)
1. Chọn sai tiết diện: Kỹ sư non tay thường chọn quá lớn gây lãng phí, hoặc quá nhỏ khiến mái bị võng, đọng nước.
2. Coi thường hệ Giằng (Bracing): Hệ giằng quyết định độ ổn định tổng thể. Thiếu giằng, nhà xưởng có thể sập theo hiệu ứng domino khi gặp bão.

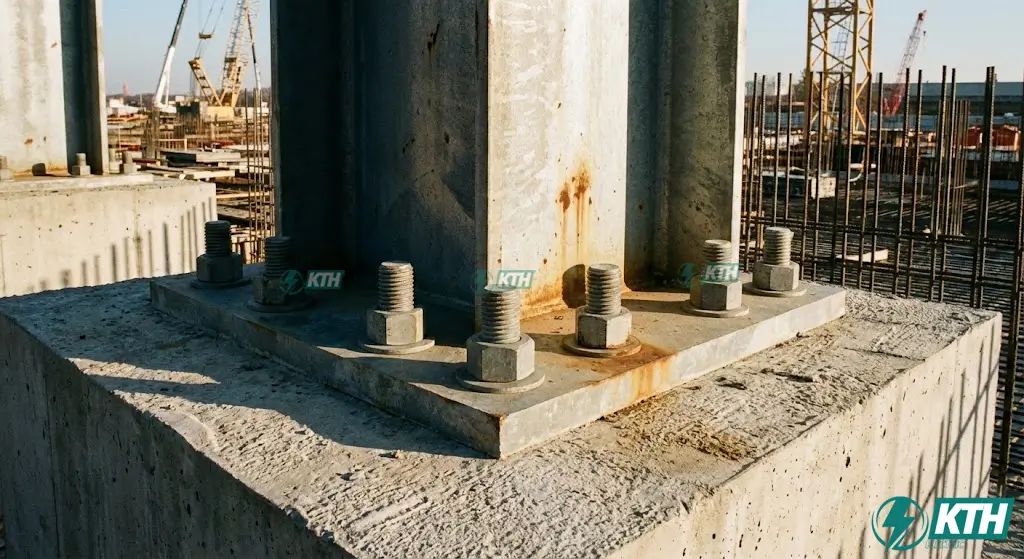

3. Sai lệch vị trí Bu lông neo: Nếu móng định vị không chuẩn, cột thép đã gia công sẵn lỗ sẽ không lắp vào được. Việc đục phá, cắt hàn tại công trường sẽ làm mất lớp mạ kẽm, giảm tuổi thọ công trình.
6. Đơn giá Thiết kế Bản vẽ Kết cấu Thép Nhà Xưởng 2025
💲
Cập nhật thị trường 2025:
“Đơn giá thiết kế dao động từ 15.000đ – 60.000đ/m2 tùy độ phức tạp. Cụ thể: Nhà kho đơn giản (~15k-25k), Nhà xưởng chuẩn Zamil (25k-40k), Nhà xưởng có cầu trục/Sàn tầng (40k-60k). Shop Drawing tính theo tấn (~300k-500k/tấn).”
| Hạng mục thiết kế | Đơn giá tham khảo (VNĐ/m2) | Ghi chú |
|---|---|---|
| Nhà kho, xưởng đơn giản | 15.000 – 25.000 | Khẩu độ < 20m, không cầu trục |
| Nhà xưởng công nghiệp chuẩn | 25.000 – 40.000 | Khẩu độ 20-30m, hệ khung Zamil |
| Nhà xưởng có cầu trục/Sàn tầng | 40.000 – 60.000 | Yêu cầu tính toán động, móng máy |
| Shop Drawing (Bản vẽ gia công) | 300.000 – 500.000 (VNĐ/Tấn) | Tính theo khối lượng thép |
* Lưu ý: Giá thực tế phụ thuộc vào địa chất (móng cọc/móng đơn) và yêu cầu thẩm tra PCCC.
7. Câu hỏi thường gặp (FAQs)
Q1: Tôi không có phần mềm AutoCAD, làm sao xem được file bản vẽ?
Bạn có thể sử dụng các phần mềm miễn phí như DWG TrueView (của Autodesk) hoặc các công cụ xem online như AutoCAD Web App. Không cần cài đặt nặng máy.
Q2: Khẩu độ nhà xưởng bao nhiêu là kinh tế nhất?
Theo kinh nghiệm tối ưu kết cấu, khẩu độ từ 20m đến 30m là kinh tế nhất về lượng thép sử dụng trên mỗi m2. Vượt quá 30m, trọng lượng khung tăng vọt. Dưới 15m, nên cân nhắc kết cấu tường gạch + vì kèo thép nhẹ.
Q3: Bản vẽ Shop Drawing khác gì bản vẽ thiết kế?
Bản vẽ thiết kế dùng để xin phép và chốt phương án. Bản vẽ Shop Drawing (thường xuất từ Tekla) dùng để cắt thép, đục lỗ trong nhà máy. Thợ gia công chỉ nhìn Shop Drawing, không nhìn bản vẽ thiết kế.
Q4: KTH Electric có nhận thẩm tra lại bản vẽ của đơn vị khác không?
Có. Chúng tôi cung cấp dịch vụ thẩm tra độc lập, chạy lại mô hình tính toán để kiểm tra độ an toàn và đề xuất phương án giảm khối lượng thép (tối ưu chi phí) cho chủ đầu tư.
KẾT LUẬN
Một bản vẽ kết cấu thép nhà xưởng chất lượng là sự kết hợp giữa tư duy kỹ thuật chính xác, sự am hiểu vật liệu và kinh nghiệm thực chiến. Hy vọng với kho tài nguyên và những kiến thức chuyên sâu trong bài viết này, bạn đã có cái nhìn rõ ràng hơn về hạng mục quan trọng này.
