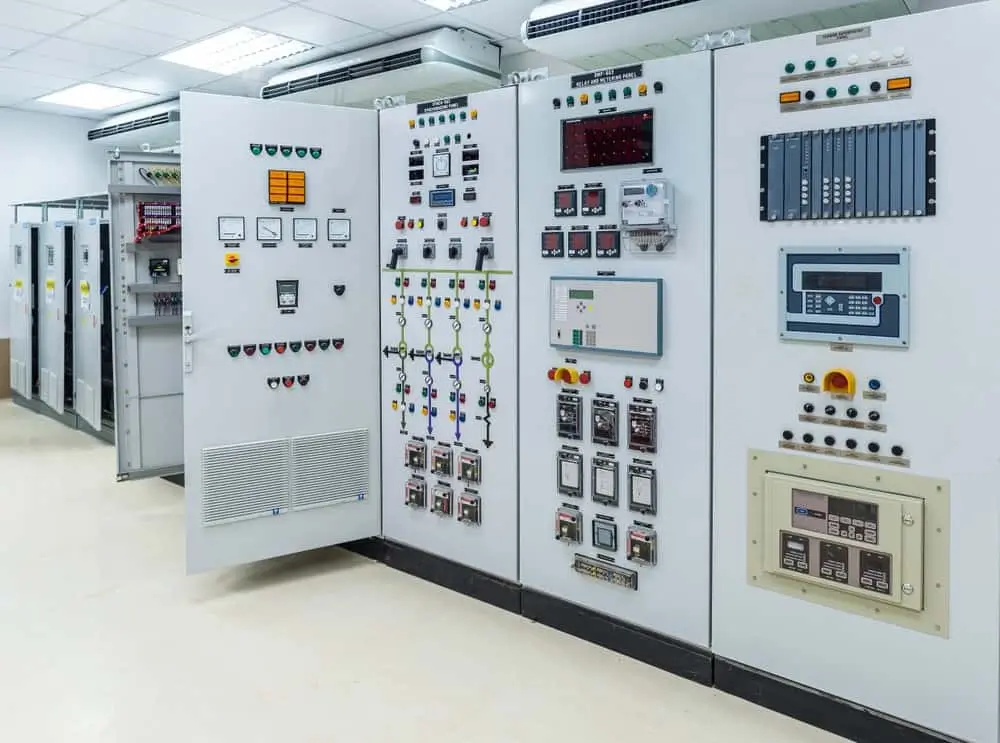

Bảo Trì Tủ Điện Tổng (MSB): Quy Trình Kỹ Thuật Chuẩn & Giải Pháp Ngăn Ngừa Sự Cố [2025]

Hãy tưởng tượng một kịch bản mà bất kỳ giám đốc nhà máy hay quản lý tòa nhà nào cũng lo sợ: Đang trong giờ cao điểm sản xuất, đột nhiên toàn bộ hệ thống điện vụt tắt. Dây chuyền dừng hoạt động, hàng hóa hỏng hóc, nhân sự nháo nhác, và thiệt hại kinh tế bắt đầu nhảy số theo từng giây. Khi kỹ thuật viên kiểm tra, nguyên nhân lại bắt nguồn từ một con ốc bị lỏng gây phóng điện cục bộ trong tủ điện tổng, một lỗi nhỏ nhưng hậu quả khổng lồ.

Tủ điện tổng (MSB – Main Switchboard) được ví như “trái tim” của toàn bộ hệ thống điện hạ thế. Nếu trái tim ngừng đập, cơ thể sẽ chết. Tuy nhiên, thực tế đáng báo động là nhiều doanh nghiệp vẫn đang vận hành tủ MSB theo kiểu “hỏng đâu sửa đó”, bỏ qua việc bảo trì tủ điện tổng định kỳ.

Tại KTH Electric, với kinh nghiệm 20 năm lăn lộn tại các dự án công nghiệp trọng điểm, chúng tôi hiểu rằng bảo trì không chỉ là lau bụi. Đó là một quy trình kỹ thuật nghiêm ngặt để “bắt bệnh” trước khi nó phát tác. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về quy trình bảo trì tủ MSB chuẩn 2025, giúp bạn bảo vệ tài sản và tính mạng con người.

Hotline Tư Vấn Khẩn Cấp 24/7:
+84968 27 11 99

(Hoặc Yêu Cầu Báo Giá Nhanh)

---

Tại Sao Phải Bảo Trì Tủ Điện Tổng (MSB) Định Kỳ?

Bảo trì định kỳ là bắt buộc để ngăn ngừa 3 rủi ro chí mạng: Sự cố cháy nổ do điểm nóng (Hotspot), hư hỏng thiết bị đóng cắt (ACB/MCCB) gây tê liệt hệ thống, và thiệt hại kinh tế khổng lồ do dừng dây chuyền sản xuất (Downtime) hoặc bị phạt tiền công suất phản kháng.

Nhiều chủ đầu tư thường thắc mắc: “Tủ điện để trong phòng kín, có ai đụng vào đâu mà hỏng?”. Đây là một quan niệm sai lầm nguy hiểm. Hệ thống điện là một thực thể hoạt động liên tục, chịu tác động của nhiệt, từ trường và môi trường.

Dưới đây là 3 rủi ro “chí mạng” nếu bạn bỏ bê tủ MSB của mình:

Rủi ro 1: Sự cố cháy nổ do “Hotspot” (Điểm nóng)

Khi dòng điện chạy qua các mối nối (thanh cái, đầu cáp), nếu bu lông bị lỏng do rung động hoặc oxy hóa theo thời gian, điện trở tiếp xúc sẽ tăng lên. Định luật Joule-Lenz cho chúng ta biết: Điện trở tăng sẽ sinh nhiệt cực lớn. Những điểm này gọi là Hotspot. Nếu không được phát hiện và siết lại kịp thời, chúng sẽ nung chảy lớp cách điện, gây phóng điện hồ quang và dẫn đến hỏa hoạn thiêu rụi cả trạm điện.

Rủi ro 2: Thiết bị đóng cắt (ACB, MCCB) bị “tê liệt”

Máy cắt không khí (ACB) là “vệ sĩ” bảo vệ hệ thống. Tuy nhiên, bụi bẩn công nghiệp và độ ẩm có thể làm kẹt cơ khí, khô mỡ bôi trơn. Khi có sự cố quá tải hoặc ngắn mạch thật sự, ACB có thể không nhảy (trip) hoặc nhảy chậm, khiến dòng điện sự cố phá hủy các thiết bị đắt tiền phía sau.

Rủi ro 3: Thiệt hại kinh tế do dừng máy (Downtime)

Chi phí cho một gói bảo trì định kỳ thường rất nhỏ so với chi phí sửa chữa khẩn cấp, thay thế thiết bị cháy nổ và đặc biệt là chi phí cơ hội do dừng dây chuyền sản xuất. Chưa kể, nếu hệ thống Tụ bù trong tủ MSB bị hỏng mà không biết, bạn sẽ phải trả thêm hàng chục triệu đồng tiền phạt công suất phản kháng cho điện lực mỗi tháng.

Các Hạng Mục “Xương Sống” Cần Bảo Trì Trong Tủ MSB

Danh mục kỹ thuật: 4 thành phần cốt lõi cần bảo trì gồm: Khoang tổng đầu vào (kiểm tra ACB/MCCB), Hệ thống thanh cái đồng (siết lực Busbar), Hệ thống tụ bù (kiểm tra dung lượng, contactor) và Bộ chuyển nguồn tự động ATS (test vận hành máy phát).

Một gói bảo trì chuyên nghiệp của KTH Electric không bao giờ làm hời hợt. Chúng tôi đi sâu vào từng “ngóc ngách” của tủ điện. Các thành phần chính cần được chăm sóc bao gồm:

• Khoang Tổng Đầu Vào (Incoming): Đây là nơi chứa Máy cắt không khí (ACB) hoặc MCCB công suất lớn (từ 1000A đến 6300A). Đây là hạng mục khó nhất, đòi hỏi kỹ thuật viên phải tháo ACB ra khỏi tủ (Draw-out), vệ sinh buồng dập hồ quang, kiểm tra má vít tiếp điểm và test cơ cấu lò xo tích năng.
• Hệ Thống Thanh Cái Đồng (Busbar): Hệ thống “xương sống” dẫn điện (Xem thêm: Thanh cái Busbar là gì). Cần kiểm tra lớp vỏ bọc cách điện, các gối đỡ sứ (insulator) có bị nứt vỡ do nhiệt hay không. Quan trọng nhất là kiểm tra lực siết của hàng trăm con bu lông kết nối.
• Hệ Thống Tụ Bù (Capacitor Bank): Tụ bù thường có tuổi thọ ngắn và dễ bị phình, nổ hoặc suy giảm dung lượng. Việc bảo trì bao gồm đo dung lượng thực tế của từng bình tụ, kiểm tra Contactor đóng cắt tụ và bộ điều khiển (Controller) xem có đóng cắt chính xác theo cosphi hay không. (Tham khảo: Cài đặt bộ điều khiển tụ bù Mikro).
• Hệ Thống Chuyển Nguồn Tự Động (ATS): Nếu tủ MSB có tích hợp ATS để chạy máy phát điện, cần giả lập mất điện để kiểm tra xem ATS có tự động đề máy phát và chuyển nguồn mượt mà hay không.

Quy Trình Bảo Trì Tủ Điện Tổng MSB 6 Bước Chuyên Nghiệp

Quy trình 6 bước chuẩn: 1. Khảo sát & An toàn (Lockout/Tagout); 2. Vệ sinh công nghiệp chuyên sâu; 3. Kiểm tra & Siết lực bằng Cờ lê lực; 4. Bảo dưỡng thiết bị đóng cắt (tra mỡ dẫn điện); 5. Thí nghiệm & Đo đạc thông số (Megomet, Micro-ohm); 6. Đóng điện lại & Lập báo cáo kỹ thuật chi tiết.

Sự khác biệt giữa một đội thợ điện thông thường và các chuyên gia của KTH Electric nằm ở Quy trình và Thiết bị. Chúng tôi tuân thủ nghiêm ngặt quy trình 6 bước sau để đảm bảo an toàn tuyệt đối và hiệu quả cao nhất:

Bước 1: Khảo sát & Lập phương án an toàn (Lockout/Tagout)

Trước khi cắt điện, chúng tôi sử dụng Camera nhiệt để quét toàn bộ tủ khi đang có tải. Điều này giúp “chụp” lại các vị trí bị quá nhiệt bất thường để có kế hoạch xử lý trọng điểm.

Sau đó, tiến hành cắt điện theo quy trình, treo biển cảnh báo “Cấm đóng điện”, khóa LOTO (Lockout/Tagout) và thực hiện tiếp địa di động để đảm bảo an toàn tính mạng cho kỹ thuật viên.

Bước 2: Vệ sinh công nghiệp chuyên sâu

Tuyệt đối không dùng khăn ướt hay nước. Chúng tôi sử dụng máy hút bụi công nghiệp công suất lớn để hút sạch bụi bẩn, xác côn trùng dưới đáy tủ.

Các bề mặt sứ cách điện, thanh cái, vỏ thiết bị được lau bằng dung dịch cồn chuyên dụng hoặc dung môi bay hơi nhanh, đảm bảo khô ráo tuyệt đối, ngăn ngừa nguy cơ phóng điện bề mặt.

Bước 3: Kiểm tra & Siết lực (Torque Check) – “Vũ khí” Cờ Lê Lực

Đây là bước quan trọng nhất để loại bỏ Hotspot. KTH Electric tuyệt đối không siết ốc theo cảm tính của thợ. Chúng tôi sử dụng Cờ lê lực (Torque Wrench) chuyên dụng.

Mỗi con ốc, bu lông trên thanh cái hay đầu cực Aptomat đều được tra cứu lực siết tiêu chuẩn (Newton-meter) của nhà sản xuất và siết đúng lực đó. Không quá lỏng (gây nhiệt), không quá chặt (gây hỏng ren). Đánh dấu sơn (Marking) sau khi siết để dễ kiểm tra sau này.

Bước 4: Bảo dưỡng thiết bị đóng cắt (ACB/MCCB)

Tháo các tấm chắn hồ quang của ACB, kiểm tra xem các tiếp điểm động/tĩnh có bị rỗ, cháy đen không. Dùng giấy nhám mịn đánh bóng lại bề mặt tiếp xúc.

Tra mỡ dẫn điện (Conductive Grease) vào các điểm tiếp xúc và mỡ bôi trơn chịu nhiệt vào các cơ cấu cơ khí chuyển động giúp việc đóng cắt trơn tru.

Bước 5: Thí nghiệm & Đo đạc thông số (Testing)

Bảo trì mà không đo đạc thì chỉ là vệ sinh bên ngoài. KTH Electric sử dụng các thiết bị đo cao cấp (Hioki, Fluke, Chauvin Arnoux) để thực hiện:

• Đo điện trở cách điện (Megomet): Kiểm tra xem các pha có bị rò điện sang vỏ hay chạm nhau không. Tiêu chuẩn thường phải > 0.5 MΩ (với điện hạ thế). (Tìm hiểu thêm: Đo điện trở cách điện là gì).
• Đo điện trở tiếp xúc (Micro-ohm): Kiểm tra chất lượng mối nối sau khi siết. Điện trở càng nhỏ, mối nối càng tốt.
• Test chức năng bảo vệ: Giả lập sự cố để xem Relay bảo vệ quá dòng có ra lệnh cắt máy cắt đúng thời gian cài đặt không.

Bước 6: Đóng điện & Lập báo cáo kỹ thuật

Sau khi đảm bảo mọi thông số đạt chuẩn, thực hiện tháo tiếp địa, đóng điện lại theo quy trình ngược (từ tổng đến nhánh). Đo đạc lại dòng, áp khi có tải.

Cuối cùng, khách hàng sẽ nhận được một bộ Báo cáo kỹ thuật (Report) chi tiết, bao gồm hình ảnh Trước/Sau khi bảo trì, bảng kê các thông số đo đạc và các kiến nghị sửa chữa/thay thế (nếu có) để lên kế hoạch cho năm sau.

Công Nghệ Chụp Ảnh Nhiệt (Thermal Scan) – Giải Pháp Phát Hiện Sớm

Thermal Scan giúp phát hiện chính xác các điểm quá nhiệt (Hotspot) do lỏng mối nối hoặc quá tải mà mắt thường không thấy được. Đây là phương pháp bảo trì dự đoán hiệu quả nhất để ngăn chặn cháy nổ tủ điện trước khi nó xảy ra.

Tại sao KTH Electric luôn khuyến nghị khách hàng sử dụng dịch vụ Thermal Scan?

Mắt thường không thể nhìn thấy nhiệt độ. Bạn không thể biết một mối nối đang ở 40 độ C (bình thường) hay 90 độ C (nguy hiểm) chỉ bằng cách nhìn.

Camera nhiệt chuyên dụng sẽ chuyển đổi bức xạ nhiệt thành hình ảnh màu sắc. Các điểm quá nhiệt (Hotspot) sẽ hiện lên màu đỏ rực hoặc trắng sáng. Nhờ đó, chúng ta phát hiện chính xác vị trí mối nối lỏng, thiết bị lỗi trước khi chúng bốc khói hay gây cháy nổ. Đây là phương pháp bảo trì dự đoán (Predictive Maintenance) tiên tiến nhất hiện nay.

Dấu Hiệu Cảnh Báo Bạn Cần Gọi Dịch Vụ Bảo Trì Ngay

Hãy liên hệ KTH Electric ngay nếu tủ điện có tiếng kêu “rè rè” bất thường, mùi khét ozone/nhựa cháy, vỏ tủ nóng lên, Aptomat nhảy liên tục không rõ nguyên nhân hoặc hóa đơn tiền điện tăng vọt đột ngột.

Đừng đợi đến định kỳ, hãy gọi cho KTH Electric ngay nếu tủ điện MSB của bạn có các dấu hiệu sau:

• Có tiếng kêu “è è” hoặc “rè rè” lớn bất thường phát ra từ tủ.
• Ngửi thấy mùi khét đặc trưng của nhựa cháy hoặc ozon.
• Vỏ tủ điện hoặc tay nắm cửa tủ bị nóng.
• Aptomat (MCCB/MCB) nhảy liên tục không rõ nguyên nhân dù tải không tăng. (Xem thêm: CB nhảy liên tục không rõ nguyên nhân).
• Hóa đơn tiền điện tăng vọt (do tổn hao nhiệt hoặc hỏng tụ bù).

Tại Sao Chọn KTH Electric Cho Hệ Thống Điện Của Bạn?

KTH Electric tự hào với 20 năm kinh nghiệm chuyên sâu, sở hữu trang thiết bị đo lường chính hãng G7 (Hioki, Fluke), đội ngũ kỹ sư chứng chỉ an toàn tuyệt đối và cam kết dịch vụ phản ứng nhanh 24/7 cho mọi sự cố khẩn cấp.

Giữa hàng trăm đơn vị cơ điện, KTH Electric tự tin là đối tác tin cậy của các nhà máy FDI, tòa nhà văn phòng và khu công nghiệp lớn nhờ vào:

1. Chuyên Sâu & Kinh Nghiệm: 20 năm chỉ tập trung vào thí nghiệm và bảo trì điện. Chúng tôi hiểu “tính nết” của từng loại thiết bị từ Schneider, ABB, Siemens đến LS, Mitsubishi.
2. Trang Thiết Bị Chính Hãng: Chúng tôi đầu tư hàng tỷ đồng cho các máy đo, máy scan nhiệt, máy bơm dòng từ các thương hiệu G7 để đảm bảo kết quả đo chính xác nhất.
3. Quy Trình An Toàn Tuyệt Đối: An toàn là số 1. Kỹ sư của KTH luôn tuân thủ quy trình LOTO, trang bị đầy đủ bảo hộ lao động (PPE).
4. Phản Ứng Nhanh 24/7: Sự cố điện không chờ đợi. Đội ngũ ứng cứu của chúng tôi luôn sẵn sàng lên đường khi khách hàng gặp sự cố khẩn cấp.

Để hệ thống điện của bạn luôn vận hành an toàn, ổn định và hiệu quả, hãy để các chuyên gia của chúng tôi chăm sóc nó.

---

CÂU HỎI THƯỜNG GẶP (FAQs) VỀ BẢO TRÌ TỦ ĐIỆN TỔNG

1. Bảo trì tủ điện tổng MSB mất bao lâu? Có cần cắt điện toàn bộ không?

Thời gian bảo trì phụ thuộc vào số lượng khoang tủ và mức độ bẩn, trung bình từ 4-8 tiếng cho một hệ thống vừa.

Bắt buộc phải cắt điện hoàn toàn tủ MSB để đảm bảo an toàn cho việc vệ sinh và siết lực các thanh cái. KTH Electric thường phối hợp làm việc vào ngày nghỉ (Chủ nhật) hoặc ca đêm để giảm thiểu ảnh hưởng đến sản xuất.

2. Bao lâu thì nên bảo trì tủ điện tổng một lần?

Theo khuyến cáo của các nhà sản xuất thiết bị (như Schneider, ABB) và tiêu chuẩn Việt Nam, tủ điện tổng nên được bảo trì định kỳ ít nhất 1 năm/lần. Với các môi trường bụi bẩn nhiều (như nhà máy xi măng, dệt may, gỗ), nên thực hiện 6 tháng/lần.

3. Chi phí bảo trì tủ điện MSB được tính như thế nào?

Chi phí không cố định mà phụ thuộc vào: Số lượng ngăn tủ, số lượng máy cắt ACB, công suất trạm biến áp và địa điểm thực hiện. KTH Electric sẽ cử kỹ thuật viên xuống khảo sát thực tế miễn phí để lên phương án và báo giá chính xác, tiết kiệm nhất cho khách hàng.

4. Có cần thay dầu mỡ cho máy cắt không khí (ACB) không?

Có. Mỡ bôi trơn trong cơ cấu cơ khí của ACB sẽ bị khô hoặc bám bụi theo thời gian, làm tăng ma sát và nguy cơ kẹt. Trong gói bảo trì, chúng tôi sẽ loại bỏ mỡ cũ và tra mỡ chuyên dụng mới để đảm bảo ACB đóng cắt mượt mà.

5. Nếu phát hiện thiết bị hỏng trong lúc bảo trì thì sao?

KTH Electric luôn mang theo các vật tư tiêu hao phổ biến. Nếu phát hiện thiết bị lỗi nghiêm trọng (ví dụ: dây trung tính bị nóng quá mức), chúng tôi sẽ thông báo ngay cho chủ đầu tư, tư vấn giải pháp và cung cấp báo giá thay thế hoặc sửa chữa ngay lập tức để đảm bảo khi đóng điện lại, hệ thống phải hoạt động tốt.
