Bộ Điều Khiển Tụ Bù: Hướng Dẫn Cài Đặt C/K Chuẩn & Xử Lý Lỗi Alarm

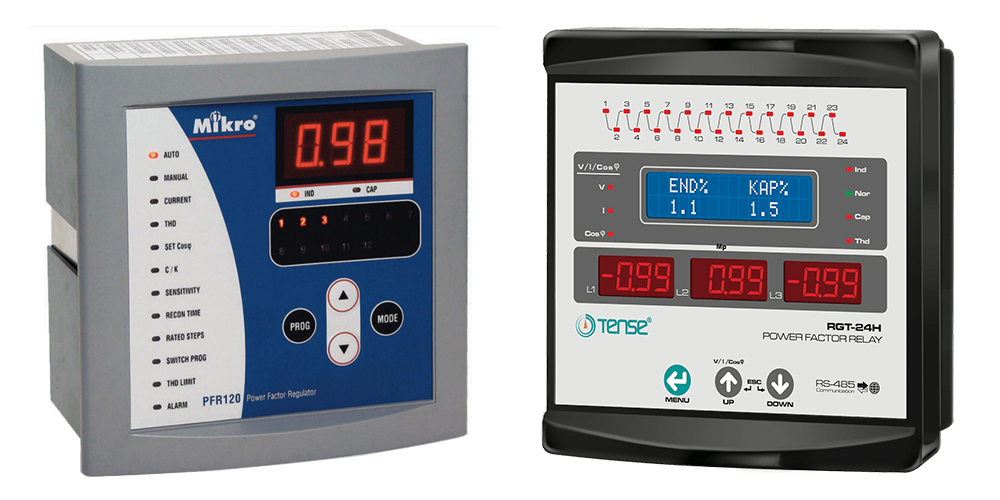

Bộ điều khiển tụ bù (PFC Relay – Power Factor Controller) là thiết bị then chốt quyết định sự ổn định và hiệu quả kinh tế của mọi hệ thống điện công nghiệp. Nhiệm vụ của nó là tự động điều chỉnh công suất phản kháng để duy trì cosφ (Hệ số công suất) trong ngưỡng tối ưu (thường ), qua đó tránh phạt điện lực và giảm tổn thất năng lượng.

Bài viết này được biên soạn bởi đội ngũ kỹ sư có hơn 20 năm kinh nghiệm vận hành tủ điện, cung cấp cẩm nang toàn diện từ lý thuyết đến thực hành chi tiết nhất.

1. NGUYÊN LÝ HOẠT ĐỘNG VÀ TẦM QUAN TRỌNG KỸ THUẬT

1.1. Logic Điều khiển và Tín hiệu đầu vào

Bộ điều khiển hoạt động dựa trên việc liên tục so sánh tín hiệu điện áp và dòng điện để xác định công suất phản kháng (Var) đang tồn tại:

• Tín hiệu Điện áp: Lấy trực tiếp từ nguồn nuôi (220V/415V).
• Tín hiệu Dòng điện: Lấy từ Biến dòng (CT) lắp ở đầu vào chính của tải. Bộ điều khiển nhận tín hiệu từ Biến dòng để tính toán dòng tổng và pha.
• Nguyên lý Điều khiển: Bộ điều khiển phân tích góc pha giữa U và I. Nếu góc pha lớn ( thấp), nó sẽ gửi tín hiệu đến Contactor tụ bù để đóng tụ vào mạch.

1.2. Các Chức Năng Bảo vệ Nâng cao

Các dòng điều khiển thông minh ngày nay không chỉ bù phản kháng mà còn đóng vai trò là rơ le bảo vệ, giám sát:

• Bảo vệ Quá áp/Thấp áp (HiU/LoU): Tự động ngắt toàn bộ tụ bù khi điện áp lưới vượt ngưỡng an toàn, ngăn ngừa cháy nổ tụ.
• Bảo vệ THD (Sóng hài): Giám sát Méo hài tổng (THD). Nếu mức sóng hài quá cao, nó sẽ khóa chức năng đóng tụ để bảo vệ tụ khỏi nguy cơ quá nhiệt.
• Truyền thông Modbus: Hỗ trợ giao thức RS485 để kết nối với hệ thống SCADA hoặc BMS (Building Management System) để giám sát năng lượng từ xa.

2. HƯỚNG DẪN LỰA CHỌN SỐ CẤP VÀ PHÂN BỐ LOGIC (Binary Logic)

2.1. Lựa Chọn Số Cấp Phù Hợp Tải

• 6 – 8 cấp: Phù hợp cho hệ thống công suất nhỏ và trung bình, tải thay đổi chậm.
• 12 – 16 cấp: Phổ biến cho các nhà máy lớn, có nhiều động cơ, máy nén khí (cần độ chính xác cao).
• 24 – 32 cấp: Dành cho hệ thống công suất rất lớn hoặc các ứng dụng phức tạp có sử dụng cuộn kháng lọc hài, yêu cầu bù rất tinh tế.

2.2. Phân Bố Dung Lượng Tối Ưu (Binary Logic 1:2:4:8)

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Các bộ điều khiển thông minh sử dụng logic Binary (1:2:4:8) để tối ưu hóa hiệu suất đóng cắt.

• Phân bố 1:1:1:1: (4 x 50kVar). Kém chính xác, chỉ bù được bội số của 50kVar.
• Phân bố 1:2:4:8 (Binary): (Ví dụ: 10kVar, 20kVar, 40kVar, 80kVar). Cho phép bù bất kỳ giá trị nào từ 10kVar đến 150kVar với độ chính xác cao nhất. Đây là phương pháp mà các bộ điều khiển thông minh tối ưu hóa chuyển mạch và kéo dài tuổi thọ các cấp tụ.

3. HƯỚNG DẪN CÀI ĐẶT C/K & XỬ LÝ LỖI TRƯỚC KHI VẬN HÀNH

3.1. Công thức Tính toán và Cài đặt C/K Chuẩn

Cài đặt C/K là yếu tố quan trọng nhất quyết định độ nhạy của bộ điều khiển. Nó cho biết lượng dòng điện được tạo ra bởi cấp tụ nhỏ nhất.

Tỷ số C/K thường được tính toán chính xác để đạt được ngưỡng chuyển mạch tối ưu:

Trong đó: là công suất Var của cấp tụ nhỏ nhất (cấp 1); là tỷ số biến dòng (ví dụ: 1000/5A thì CTR = 200).

Quy trình Auto C/K (Tự động): Sau khi nhập tỷ số CT (CTR), chọn chế độ Auto-Set. Bộ điều khiển sẽ tự động đóng cấp tụ nhỏ nhất để đo và lưu trữ giá trị C/K.

3.2. Cài Đặt Thời Gian Trễ (Delay)

Giá trị khuyên dùng: Đặt thời gian trễ (Delay) ít nhất 60 giây.

Đây là cơ chế quan trọng để bảo vệ contactor khỏi việc đóng cắt liên tục (nuisance tripping). Thời gian trễ cho phép hệ thống ổn định trước khi đưa ra quyết định bù tiếp theo.

3.3. Kiểm tra Cực tính Biến dòng (CT Polarity Check)

Lỗi ngược cực tính CT là nguyên nhân hàng đầu khiến bộ điều khiển không đóng tụ, vì nó đo công suất phản kháng theo chiều ngược lại.

• Triệu chứng: Khi có tải cảm, thấp nhưng bộ điều khiển không đóng tụ, hoặc báo = 0.8 Lead.
• Khắc phục: Đảo cực tính dây tín hiệu biến dòng (thường là K và L hoặc S1 và S2). Các dòng thông minh có tính năng tự động hiệu chỉnh cực CT.

4. TROUBLESHOOTING: XỬ LÝ CÁC LỖI BÁO ĐỘNG CỤ THỂ (FIELD EXPERIENCE)

Kinh nghiệm hiện trường cho thấy việc nắm rõ các mã lỗi Alarm là chìa khóa để xử lý lỗi tại chỗ nhanh chóng.

4.1. Lỗi HiU và LoU (Quá/Thấp Áp)

Lỗi HiU/LoU là chỉ báo điện áp ngoài ngưỡng, kích hoạt chức năng bảo vệ:

• Lỗi LoU (Low Voltage – Thấp áp): Bộ điều khiển ngắt tụ khi điện áp dưới ngưỡng (ví dụ: 350V) để bảo vệ tụ điện không bị đóng cắt dưới áp định mức.
• Lỗi HiU (High Voltage – Quá áp): Bộ điều khiển ngắt tụ khi điện áp vượt quá ngưỡng (ví dụ: 460V). Lỗi này thường do nguồn không ổn định, và hệ thống tự ngắt để bảo vệ tụ.
• Khắc phục:** Kiểm tra điện áp đầu nguồn máy biến áp. Nếu quá áp xảy ra, hệ thống tự ngắt để bảo vệ tụ.

4.2. Lỗi OCo (Over Compensation – Bù thừa)

Bù thừa xảy ra khi lượng công suất phản kháng đã bù vượt quá yêu cầu của tải. Hiện tượng này thường do:

• Nguyên nhân 1: Bù nền quá lớn hoặc lỗi cơ khí contactor (Contactor bị dính tiếp điểm).
• Nguyên nhân 2: Lỗi hệ thống: Bộ điều khiển bị trôi (Drift) giá trị mục tiêu quá sớm.
• Khắc phục: Tăng giá trị mục tiêu (Target) lên cao hơn (ví dụ từ 0.95 lên 0.98) để bộ điều khiển chỉ đóng tụ khi cần thiết hơn. Kiểm tra và thay thế Contactor bị hỏng.

5. KẾT LUẬN & DỊCH VỤ CHUYÊN GIA

Bộ điều khiển tụ bù là thiết bị then chốt quyết định hiệu quả của toàn bộ hệ thống bù công suất phản kháng. Việc lựa chọn dòng điều khiển thông minh, với khả năng tự động điều chỉnh C/K và bảo vệ THD, là khoản đầu tư cần thiết để đảm bảo sự ổn định và tối ưu chi phí vận hành lâu dài.

Nếu Quý khách hàng cần dịch vụ tính toán C/K, xử lý lỗi LoU/OCo hoặc bảo trì thí nghiệm điện định kỳ cho tủ tụ bù, vui lòng liên hệ với đội ngũ kỹ sư chuyên môn của KTH Electric.
