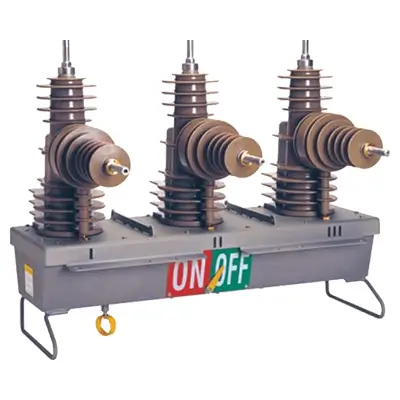

Bộ Tự Động Đóng Cắt 3 Pha Recloser Schneider

Hướng Dẫn Chi Tiết Về Bộ Tự Động Đóng Cắt 3 Pha Recloser Schneider 2025

Trong vận hành lưới điện, việc duy trì sự ổn định và giảm thời gian mất điện là yếu tố sống còn. Bộ tự động đóng cắt 3 pha (hay Recloser là gì) là giải pháp then chốt cho vấn đề này. Đặc biệt, dòng Recloser Schneider type U là một trong những sản phẩm hàng đầu từ thương hiệu Schneider Electric, được thiết kế để bảo vệ và tự động hóa lưới điện trung thế (MV).

Bài viết này cung cấp hướng dẫn chi tiết về Recloser Schneider U-series 27kV, từ thông số kỹ thuật, ứng dụng, lợi ích đến hướng dẫn mua hàng và các lưu ý vận hành quan trọng.

Thông Số Kỹ Thuật Chi Tiết Recloser Schneider U27

Recloser Schneider U27 là thiết bị đóng cắt trung thế 27kV, dòng 630A, khả năng cắt 12.5kA, sử dụng buồng cắt chân không bọc epoxy siêu bền và tủ điều khiển ADVC thông minh cho phép giám sát từ xa.

Recloser Schneider type U (U27) là một thiết bị đóng cắt tích hợp, sử dụng buồng cắt chân không được bọc epoxy siêu bền, đặt trong vỏ thép không gỉ 316. Thiết bị này được điều khiển bởi tủ ADVC (Compact hoặc Ultra), cho phép giám sát và điều khiển từ xa, là một phần quan trọng của các giải pháp IoT (Internet of Things) trong ngành điện.

Dưới đây là bảng thông số kỹ thuật chi tiết cho model 27kV (cập nhật 2025):

Thông số	Giá trị cho 27kV
Điện áp tối đa cho phép	27kV
Dòng điện làm việc liên tục định mức	630A
Khả năng đóng dòng sự cố (Giá trị hiệu dụng)	12.5kA
Khả năng đóng dòng sự cố (Giá trị đỉnh)	31.5kA
Thời gian tác động (Đóng / Mở)	0.1 / 0.05 giây
Số lần đóng cắt cơ khí	10,000
Số lần đóng cắt tải tại dòng định mức	10,000
Dòng chịu đựng ngắn hạn	12.5kA
Khả năng cắt dòng sự cố	12.5kA
Dòng điện dung nạp cáp	25A
Dòng từ hóa máy biến áp	22A
Khả năng chịu xung sét (Pha – đất)	125kV
Điện áp chịu đựng tần số công nghiệp (Pha – đất)	60kV
Nhiệt độ môi trường làm việc	-40°C to 50°C
Độ ẩm cho phép	0 to 100%
Độ cao tối đa	3000m
Khối lượng máy cắt (với giá đỡ)	146kg
Khối lượng tủ điều khiển (ADVC)	41kg

Disclaimer: Thông số kỹ thuật được tổng hợp từ các tài liệu của Schneider và các nguồn uy tín. Luôn tham khảo tài liệu chính hãng trước khi lắp đặt và vận hành.

Ứng Dụng Thực Tế Của Recloser Schneider

Recloser Schneider được ứng dụng để bảo vệ mạng điện trên không (MV), làm máy cắt chính cho trạm biến áp, thực hiện tự động hóa vòng lặp (Loop Automation) và tích hợp vào hệ thống lưới điện thông minh (Smart Grid) thông qua giám sát từ xa.

Với khả năng tự động đóng lặp lại, Recloser Schneider là giải pháp lý tưởng để xử lý các sự cố thoáng qua (như sét đánh hoặc cành cây va chạm), chiếm đến 80% các sự cố lưới điện.

• Bảo vệ mạng trên không (MV): Lắp đặt trực tiếp trên trụ điện để phân đoạn lưới và cô lập các điểm sự cố.
• Máy cắt trạm biến áp: Tích hợp trong các trạm biến áp (TBA) phân phối hoặc trạm Kiosk để bảo vệ phía trung thế cho máy biến áp.
• Tự động hóa vòng lặp (Loop Automation): Khi kết hợp với các Tủ RMU và hệ thống SCADA, Recloser cho phép tự động chuyển tải, đảm bảo tính liên tục của nguồn điện.
• Tích hợp Smart Grid: Tủ điều khiển ADVC hỗ trợ các giao thức truyền thông hiện đại (DNP3, IEC 60870) để kết nối vào hệ thống lưới điện thông minh, cho phép giám sát hệ thống năng lượng từ xa.
• Chuyển đổi nguồn tự động: Có thể được cấu hình để hoạt động như một Tủ ATS (bộ chuyển nguồn tự động) cho các phụ tải ưu tiên.

Lợi Ích Và Tích Hợp Hệ Thống

Lợi ích chính của Recloser Schneider là cải thiện đáng kể các chỉ số độ tin cậy cung cấp điện (SAIDI/SAIFI), giảm chi phí vận hành, bảo vệ thiết bị hiệu quả và dễ dàng tích hợp vào hệ thống SCADA/Smart Grid.

Lợi Ích Vận Hành

Recloser giúp tự động xử lý 70-80% sự cố thoáng qua, giảm thời gian và tần suất mất điện (SAIDI/SAIFI). Điều này giúp giảm chi phí nhân công vận hành và bảo vệ các thiết bị đắt tiền như máy biến áp.

Việc trang bị Recloser Schneider mang lại lợi ích kinh tế và kỹ thuật rõ rệt:

• Cải thiện chỉ số SAIDI/SAIFI: Giảm đáng kể thời gian gián đoạn cung cấp điện (SAIDI) và tần suất gián đoạn (SAIFI) bằng cách tự động loại bỏ 70-80% các sự cố tạm thời.
• Giảm chi phí vận hành: Thay vì phải cử đội ngũ kỹ thuật đến tận nơi để đóng lại LBS hoặc FCO sau mỗi sự cố thoáng qua, Recloser thực hiện việc này một cách tự động.
• Bảo vệ thiết bị: Ngắt dòng sự cố nhanh chóng giúp bảo vệ các thiết bị đắt tiền phía sau nó, như máy biến áp 3 pha và cáp ngầm.

Tích Hợp Hệ Thống

Recloser U27 được thiết kế để dễ dàng tích hợp vào SCADA thông qua tủ điều khiển ADVC (hoạt động như một RTU). Điều này cho phép lập trình bảo vệ linh hoạt và lắp đặt đa dạng từ cột độc lập đến trạm phức hợp.

Recloser U27 được thiết kế để dễ dàng tích hợp vào các hệ thống hiện hữu và tương lai:

• Kết nối SCADA: Tủ ADVC hoạt động như một RTU, cho phép giám sát và điều khiển từ xa toàn diện.
• Linh hoạt: Có thể lắp đặt trên cột độc lập hoặc tích hợp vào các trạm biến áp phức tạp.
• Bảo vệ thông minh: Tủ điều khiển cho phép lập trình linh hoạt các đặc tuyến bảo vệ (thường là 1 nhanh/3 chậm) để phối hợp tối ưu với các thiết bị bảo vệ khác.

Hướng Dẫn Mua Và Lắp Đặt Tại MBT

Để mua Recloser Schneider, cần xác định đúng thông số (ví dụ: 27kV/630A) và liên hệ nhà phân phối MBT (hoặc KTH Electric). Lắp đặt là công việc kỹ thuật cao, đòi hỏi gia công giá đỡ, cẩu lắp và cấu hình tủ ADVC chính xác.

Quy Trình Mua Hàng

Quy trình mua hàng bao gồm 3 bước: 1. Xác định chính xác thông số kỹ thuật theo yêu cầu lưới điện. 2. Liên hệ nhà phân phối chính thức KTH Electric. 3. Yêu cầu báo giá chi tiết cho máy cắt, tủ điều khiển và các phụ kiện đi kèm.

Để nhận được sản phẩm chính hãng và tư vấn kỹ thuật tốt nhất:

1. Xác định nhu cầu: Đảm bảo các thông số (27kV/630A/12.5kA) phù hợp với yêu cầu lưới điện của bạn.
2. Liên hệ MBT: Liên hệ nhà phân phối chính thức KTH Electric qua Website kth-electric.com (hoặc liên hệ KTH Electric qua hotline 0968 27 11 99).
3. Yêu cầu báo giá: Nêu rõ cấu hình mong muốn, bao gồm máy cắt U27, loại tủ điều khiển ADVC (Compact hoặc Ultra), và cáp điều khiển.

Các Bước Lắp Đặt Cơ Bản

Lắp đặt cơ bản gồm 7 bước: Khảo sát vị trí lắp đặt, gia công giá đỡ tiêu chuẩn, cẩu và cố định máy cắt, kết nối tủ điều khiển, kết nối cáp động lực trung thế, cấp nguồn tự dùng cho tủ, và cuối cùng là lập trình và thí nghiệm bảo vệ.

Lắp đặt Recloser là một công việc kỹ thuật cao, đòi hỏi chuyên môn và tuân thủ an toàn nghiêm ngặt.

1. Khảo sát vị trí: Chọn trụ điện đủ khả năng chịu tải (máy cắt nặng 146kg).
2. Gia công giá đỡ: Lắp đặt giá đỡ (mounting bracket) theo tiêu chuẩn.
3. Cẩu và cố định: Đưa máy cắt lên và cố định chắc chắn vào giá đỡ.
4. Kết nối tủ điều khiển: Lắp đặt tủ ADVC ở độ cao vận hành (cách máy cắt qua cáp 10m).
5. Kết nối cáp động lực: Đấu nối cáp trung thế vào các sứ đầu vào/ra.
6. Cấp nguồn tự dùng: Cấp nguồn cho tủ điều khiển (thường qua MBA nhỏ hoặc biến điện áp).
7. Lập trình và Thí nghiệm: Cấu hình các thông số bảo vệ, kiểm tra đóng/mở tại chỗ và từ xa. Đây là bước quan trọng cần đến dịch vụ thí nghiệm điện chuyên nghiệp.

Lưu Ý Quan Trọng Khi Sử Dụng Và Bảo Dưỡng

Các lưu ý quan trọng: Không vận hành thiết bị ở độ cao trên 3000m mà không có điều chỉnh, kiểm tra accu 12V của tủ ADVC định kỳ, lập trình đúng trình tự cắt (1 nhanh/3 chậm), và thực hiện bảo trì, kiểm tra cách điện epoxy hàng năm.

Để Recloser hoạt động bền bỉ, cần tuân thủ các khuyến nghị sau:

• Tránh quá tải: Không vận hành thiết bị ở độ cao >3000m mà không có khuyến nghị từ nhà sản xuất (do không khí loãng ảnh hưởng đến khả năng cách điện).
• Kiểm tra nguồn nuôi: Tủ ADVC sử dụng accu 12V. Cần kiểm tra định kỳ để đảm bảo tủ không bị mất nguồn khi lưới có sự cố.
• Lập trình chính xác: Cấu hình sai trình tự (ví dụ: số lần đóng lặp lại quá nhiều) có thể gây hư hại thiết bị hoặc giảm tuổi thọ.
• Bảo dưỡng định kỳ: Dù Recloser chân không gần như không cần bảo dưỡng buồng cắt, việc kiểm tra tổng thể, vệ sinh cách điện epoxy và kiểm tra tủ điều khiển là bắt buộc. Hãy liên hệ với dịch vụ bảo trì trạm Recloser chuyên nghiệp hàng năm.

Câu Hỏi Thường Gặp (FAQ)

Phần này giải đáp các câu hỏi phổ biến: Recloser Schneider là gì, khác biệt giữa Recloser và LBS, giá tham khảo, cách tích hợp vào Smart Grid và các yêu cầu về bảo trì, bảo dưỡng thiết bị.
