Các Loại Máy Biến Áp: Phân Tích, So Sánh & Ứng Dụng Chi Tiết 2025

Máy biến áp là một thiết bị điện từ tĩnh, đóng vai trò then chốt trong hệ thống truyền tải và phân phối điện năng. Về cơ bản, máy biến áp là gì? Đó là thiết bị dùng để biến đổi điện áp của dòng điện xoay chiều (AC) từ mức này sang mức khác (tăng áp hoặc hạ áp) mà vẫn giữ nguyên tần số.

Việc hiểu rõ các loại máy biến áp là yếu tố sống còn để đảm bảo an toàn, hiệu suất và tối ưu chi phí cho mọi hệ thống, từ dân dụng đến điện công nghiệp nặng. Bài viết này sẽ phân tích chi tiết các loại máy biến áp phổ biến, ưu nhược điểm và ứng dụng thực tế của chúng trong năm 2025.

Phân Loại Máy Biến Áp Theo Cấu Tạo

Việc phân loại theo cấu tạo giúp lựa chọn máy biến áp phù hợp với quy mô và loại hình hệ thống điện, chủ yếu bao gồm máy 1 pha (dân dụng, công suất nhỏ) và máy 3 pha (công nghiệp, tải lớn).

Việc lựa chọn cấu tạo máy biến áp phụ thuộc trực tiếp vào quy mô và loại hình hệ thống điện bạn đang sử dụng.

Máy biến áp 1 pha

Máy biến áp 1 pha là loại máy có một cuộn sơ cấp và một cuộn thứ cấp, thường dùng cho mạng lưới điện gia dụng (nguồn 220V) với công suất nhỏ và trung bình (phổ biến từ 15kVA – 100kVA).

Máy biến áp 1 pha có cấu tạo đơn giản gồm một cuộn dây sơ cấp và một cuộn dây thứ cấp quấn trên một lõi thép chung.

• Ứng dụng: Thường dùng trong mạng lưới điện gia dụng, cung cấp nguồn 220V cho thiết bị chiếu sáng và sinh hoạt.
• Công suất: Phổ biến ở mức công suất nhỏ và trung bình, từ 15kVA đến 100kVA.
• Chi tiết: Xem thêm về cấu tạo và nguyên lý hoạt động tại bài viết máy biến áp 1 pha.

Máy biến áp 3 pha

Máy biến áp 3 pha là thiết bị cốt lõi của điện công nghiệp, sử dụng ba cuộn dây (đấu sao hoặc tam giác) để cung cấp điện cho tải lớn như nhà máy, xí nghiệp, với công suất chịu tải rất cao (lên đến 2500kVA hoặc hơn).

Đây là “trái tim” của các hệ thống điện công nghiệp, sử dụng ba cuộn dây sơ cấp và ba cuộn dây thứ cấp, thường được đấu theo kiểu sao (Y) hoặc tam giác (Δ).

• Ứng dụng: Dùng trong truyền tải và phân phối điện quy mô lớn, cung cấp điện cho nhà máy, xí nghiệp, tòa nhà thương mại và các động cơ (motor) 3 pha.
• Công suất: Khả năng chịu tải cực cao, có thể lên đến 2500kVA hoặc hơn.
• Chi tiết: Để tìm hiểu sâu hơn, hãy đọc bài phân tích máy biến áp 3 pha và sự khác biệt rõ rệt trong bài so sánh máy biến áp 1 pha và 3 pha.

Phân Loại Máy Biến Áp Theo Chức Năng

Phân loại theo chức năng xác định vai trò của máy biến áp trong lưới điện, bao gồm máy biến áp tăng áp (dùng để truyền tải điện đi xa, giảm hao hụt) và máy biến áp hạ áp (dùng để đưa điện áp về mức an toàn cho sử dụng).

Chức năng cốt lõi của máy biến áp là điều chỉnh điện áp để phù hợp với yêu cầu truyền tải và sử dụng.

Máy biến áp tăng áp (Step-up)

Máy biến áp tăng áp (Step-up) có số vòng cuộn thứ cấp nhiều hơn sơ cấp, dùng để tăng điện áp lên mức điện cao thế (ví dụ từ 0.4kV lên 22kV) nhằm mục đích truyền tải điện đi xa và giảm tổn thất điện năng (10-20%) trên đường dây.

Máy tăng áp có số vòng dây cuộn thứ cấp nhiều hơn cuộn sơ cấp. Chúng nhận điện áp thấp (ví dụ 0.4kV) và tăng lên mức điện cao thế (như 22kV, 110kV) để phục vụ cho việc truyền tải đi xa. Việc tăng áp giúp giảm tổn thất điện năng trên đường dây từ 10-20%.

Máy biến áp hạ áp (Step-down)

Máy biến áp hạ áp (Step-down) có số vòng cuộn thứ cấp ít hơn sơ cấp, thực hiện nhiệm vụ hạ điện áp từ mức cao/trung thế (như 22kV) xuống mức an toàn (0.4kV – 380V/220V) để cung cấp cho thiết bị dân dụng và công nghiệp.

Ngược lại, máy hạ áp có số vòng dây cuộn thứ cấp ít hơn sơ cấp. Chúng đóng vai trò nhận điện áp cao và trung thế (ví dụ 22kV) từ lưới điện và hạ xuống mức an toàn (0.4kV – 380V/220V) để cung cấp cho các thiết bị tại hộ gia đình và nhà xưởng.

Cả hai loại này đều là thành phần không thể thiếu trong hệ thống, bạn có thể xem rõ hơn tại bài viết về máy biến áp truyền tải và máy biến áp phân phối.

Phân Loại Theo Cách Thức Cách Điện (Môi Chất)

Việc phân loại theo cách điện (môi chất) là yếu tố then chốt quyết định môi trường lắp đặt, phổ biến nhất là máy biến áp khô (an toàn PCCC, lắp trong nhà) và máy biến áp dầu (hiệu suất cao, tản nhiệt tốt, lắp ngoài trời).

Môi trường lắp đặt (trong nhà hay ngoài trời) sẽ quyết định loại máy biến áp nào là phù hợp nhất.

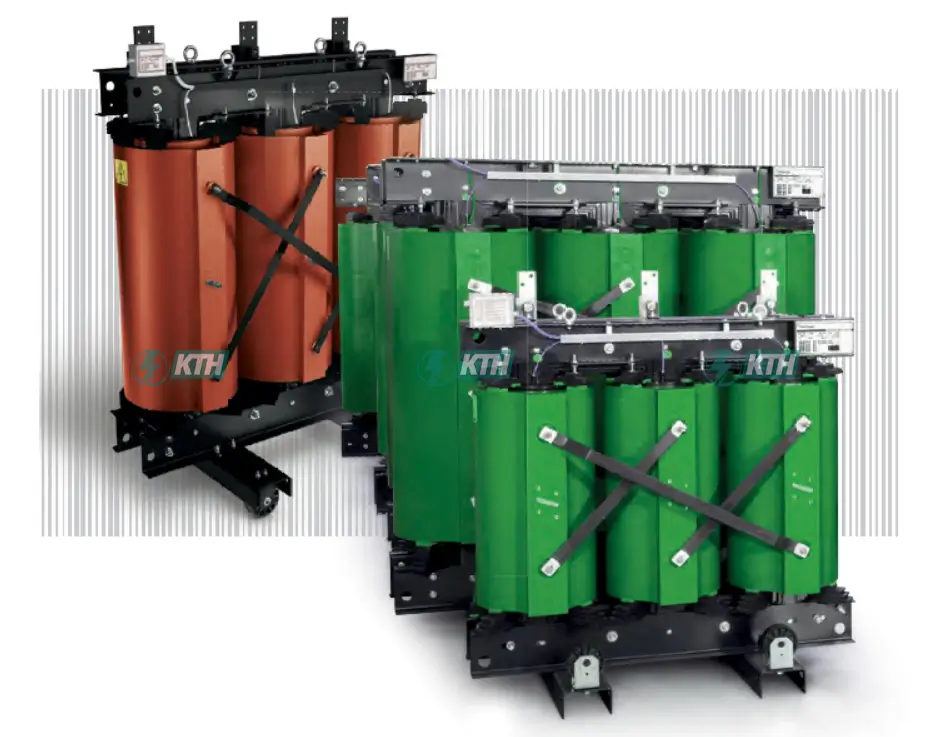

Máy biến áp khô

Máy biến áp khô sử dụng không khí hoặc nhựa Epoxy để làm mát và cách điện (thay vì dầu). Ưu điểm lớn nhất là an toàn cháy nổ cao, thân thiện môi trường và ít cần bảo trì, rất phù hợp lắp đặt indoor (chung cư, bệnh viện, trung tâm thương mại).

Máy biến áp khô sử dụng không khí hoặc khí trơ (bọc trong nhựa Epoxy) làm môi chất làm mát và cách điện, thay vì dùng dầu.

• Ưu điểm: An toàn cháy nổ cao, không gây ô nhiễm môi trường, ít cần bảo trì.
• Ứng dụng: Thường được lắp đặt trong nhà (indoor) tại các khu vực yêu cầu an toàn PCCC cao như chung cư, bệnh viện, trung tâm thương mại.
• Chi tiết: Đọc ngay bài viết chuyên sâu về máy biến áp khô. Một trong những thương hiệu hàng đầu về dòng này là máy biến áp khô Thibidi.

Máy biến áp dầu

Máy biến áp dầu là loại truyền thống, ngâm lõi máy và cuộn dây trong dầu khoáng để cách điện và làm mát. Loại này có hiệu suất cao, tản nhiệt tốt, chịu tải nặng và tuổi thọ rất dài (20-30 năm), chuyên dùng cho các trạm biến áp ngoài trời (outdoor).



Đây là loại truyền thống, các cuộn dây và lõi thép được ngâm hoàn toàn trong dầu khoáng. Dầu vừa có tác dụng cách điện, vừa là môi chất làm mát hiệu quả.

• Ưu điểm: Hiệu suất cao, tản nhiệt tốt, độ bền và tuổi thọ rất cao (20-30 năm), chịu được tải nặng và điều kiện khắc nghiệt.
• Nhược điểm: Cần bảo trì định kỳ, có rủi ro rò rỉ hoặc cháy dầu máy biến áp.
• Bảo trì: Việc bảo trì rất quan trọng, bao gồm phân tích khí hòa tan (DGA) và kiểm tra độ axít của dầu. Khi phát hiện dấu hiệu hỏng dầu máy biến áp, cần phải sử dụng dịch vụ lọc dầu máy biến áp để khôi phục đặc tính.
• Ứng dụng: Thường lắp đặt ngoài trời (outdoor) tại các trạm biến áp và trong các nhà máy công nghiệp nặng.

Để hiểu rõ hơn về cơ chế tản nhiệt, bạn có thể tham khảo bài viết làm mát máy biến áp khô và dầu.

Phân Loại Theo Nguyên Lý Hoạt Động

Phân loại theo nguyên lý hoạt động tập trung vào thiết kế cuộn dây cho các nhu cầu chuyên dụng, bao gồm máy biến áp cách ly (thiết kế độc lập, an toàn tuyệt đối) và máy biến áp tự ngẫu (thiết kế chung cuộn, nhỏ gọn, hiệu suất cao).

Một số máy biến áp có thiết kế đặc biệt cho các nhu cầu chuyên dụng.

Máy biến áp cách ly

Máy biến áp cách ly có cuộn sơ cấp và thứ cấp hoàn toàn độc lập về điện (chỉ liên kết với nhau qua từ trường). Điều này giúp máy có khả năng chống giật, lọc nhiễu vượt trội, bắt buộc dùng trong các môi trường yêu cầu an toàn cao như y tế (phòng mổ), phòng thí nghiệm.

Máy biến áp cách ly có cuộn sơ cấp và thứ cấp hoàn toàn độc lập về điện, chỉ liên kết với nhau qua từ trường.

• Ưu điểm: Cung cấp khả năng bảo vệ vượt trội, chống giật, lọc nhiễu hiệu quả. Tính cách điện của chúng phải được kiểm tra nghiêm ngặt qua phép đo điện trở cách điện (thường > 100MΩ).
• Ứng dụng: Cực kỳ quan trọng trong môi trường y tế (phòng mổ), phòng thí nghiệm, và các thiết bị âm thanh cao cấp.
• An toàn: Tính an toàn của nó tương tự như mục đích của các Aptomat chống giật (RCCB) trong hệ thống dân dụng.

Máy biến áp tự ngẫu

Máy biến áp tự ngẫu chỉ sử dụng một cuộn dây chung cho cả sơ cấp và thứ cấp (không cách ly điện). Ưu điểm là kích thước nhỏ gọn, hiệu suất cao (95-98%) và chi phí thấp, thường dùng trong ổn áp hoặc các bo mạch điện tử cần thay đổi điện áp với tỷ số nhỏ.

Máy biến áp tự ngẫu có cấu tạo đặc biệt khi chỉ sử dụng một cuộn dây chung cho cả sơ cấp và thứ cấp.

• Ưu điểm: Kích thước nhỏ gọn, hiệu suất cao (95-98%), chi phí thấp hơn.
• Nhược điểm: Công suất hạn chế, không có khả năng cách ly điện giữa đầu vào và đầu ra.
• Ứng dụng: Thường dùng trong các bo mạch điện tử, ổn áp, hoặc khi cần thay đổi điện áp với tỷ số không quá lớn (tỷ số < 2).

Bảng So Sánh Tổng Quan Các Loại Máy Biến Áp

Bảng so sánh tổng quan dưới đây giúp đối chiếu nhanh các loại máy biến áp dựa trên đặc điểm, ưu điểm, nhược điểm và ứng dụng cốt lõi của từng loại, từ 1 pha, 3 pha đến máy khô, máy dầu, cách ly và tự ngẫu.

Bảng dưới đây tóm tắt các đặc điểm chính để bạn dễ dàng đối chiếu:

Phân loại	Đặc điểm	Ưu điểm	Nhược điểm	Ứng dụng
1 pha	Một cuộn sơ/thứ cấp	Giá rẻ, lắp đặt đơn giản	Công suất nhỏ, không cho tải lớn	Gia dụng, chiếu sáng 1 pha
3 pha	Ba cuộn, đấu sao/tam giác	Hiệu suất cao, truyền tải tối ưu	Phức tạp, giá cao	Công nghiệp, phân phối điện
Tăng áp	Vòng thứ cấp > sơ cấp	Giảm hao hụt truyền tải	Yêu cầu cách điện cao	Truyền tải xa, nhà máy điện
Hạ áp	Vòng thứ cấp < sơ cấp	An toàn cho thiết bị và người dùng	Không truyền xa hiệu quả	Phân phối cuối nguồn, gia đình
Khô	Làm mát không khí, bọc Epoxy	An toàn cháy nổ, ít bảo trì	Chịu tải thấp hơn dầu, giá cao	Indoor: Thương mại, bệnh viện
Dầu	Ngâm dầu khoáng	Hiệu suất cao, tuổi thọ dài	Cần bảo trì, rủi ro rò dầu	Outdoor: Trạm biến áp, công nghiệp
Cách ly	Cuộn sơ/thứ cấp độc lập	Bảo vệ an toàn tuyệt đối, chống giật	Giá cao hơn loại thường	Y tế, phòng lab, âm thanh
Tự ngẫu	Cuộn dây chung	Nhỏ gọn, hiệu suất cao	Không cách ly, công suất hạn chế	Điện tử, ổn áp

Ứng Dụng Thực Tế Và Hướng Dẫn Chọn Máy

Ứng dụng thực tế của máy biến áp rất đa dạng (gia đình, xưởng sản xuất, bệnh viện). Khi chọn máy, phải tuân thủ checklist 5 bước: (1) Tính công suất dự phòng 1.25, (2) Xác định điện áp, (3) Chọn môi trường (khô/dầu), (4) Lên kế hoạch bảo vệ, (5) Cân đối ngân sách và bảo trì.

Ứng dụng thực tế

Ứng dụng thực tế rất rõ ràng: máy 1 pha cho hộ gia đình; máy 3 pha cho nhà xưởng; máy khô cho chung cư, văn phòng (yêu cầu PCCC); máy dầu cho trạm ngoài trời; máy cách ly cho phòng mổ bệnh viện.

• Hộ gia đình: Dùng máy 1 pha (hạ áp) cho chiếu sáng, TV, tủ lạnh (220V).
• Xưởng sản xuất: Bắt buộc dùng máy 3 pha (hạ áp) để vận hành động cơ, dây chuyền.
• Chung cư, văn phòng: Ưu tiên máy biến áp khô lắp trong nhà để đảm bảo PCCC.
• Trạm biến áp ngoài trời: Sử dụng máy biến áp dầu (ví dụ trạm biến áp 1 cột Vintec hoặc trạm kiosk) để chịu tải cao và bền bỉ.
• Phòng mổ bệnh viện: Bắt buộc dùng máy biến áp cách ly để đảm bảo an toàn tuyệt đối.

Checklist Chọn Máy Biến Áp Chuẩn Kỹ Thuật

Checklist chuẩn kỹ thuật yêu cầu tính công suất (tổng tải x 1.25), xác định điện áp (vào/ra), chọn loại máy (khô/dầu) theo môi trường, thiết kế hệ thống bảo vệ máy biến áp (rơ le, PCCC) và cân đối chi phí đầu tư/bảo trì.

Tránh sai lầm phổ biến là chọn máy sát công suất tải hoặc chọn sai chủng loại. Hãy tuân thủ checklist sau:

1. Tính toán công suất: Luôn tính tổng công suất là gì (kW) và nhân với hệ số dự phòng (thường là 1.25) để ra công suất biểu kiến (kVA). Ví dụ, tải 400kW cần chọn máy 500kVA. Việc này giúp tránh quá tải, giảm các loại tổn thất trong máy biến áp và tăng tuổi thọ. Tham khảo thêm về công suất định mức của máy biến áp.
2. Xác định điện áp: Nắm rõ điện áp vào (sơ cấp) và điện áp ra (thứ cấp). Ví dụ: 22/0.4kV cho trạm hạ áp công nghiệp.
3. Môi trường lắp đặt: Quyết định chọn máy khô (Indoor) hay máy dầu (Outdoor).
4. Lên kế hoạch bảo vệ: Ngay từ đầu, phải thiết kế hệ thống bảo vệ máy biến áp, sử dụng các thiết bị như rơ le quá tải và hệ thống PCCC trạm biến áp.
5. Ngân sách và bảo trì: Máy khô đắt hơn 20-30% nhưng tiết kiệm chi phí bảo trì. Máy dầu rẻ hơn ban đầu nhưng đòi hỏi kế hoạch bảo trì máy biến áp định kỳ, nằm trong gói dịch vụ bảo trì trạm biến áp chung.

Thương Hiệu Uy Tín và Xu Hướng 2025

Các thương hiệu uy tín hàng đầu bao gồm Thibidi (Việt Nam), Schneider Electric và ABB/Hitachi (Quốc tế). Xu hướng công nghệ 2025 tập trung vào lõi thép Amorphous (siêu tiết kiệm điện) và giám sát thông minh (Smart Transformers) tích hợp IoT.

Các thương hiệu phổ biến

Các thương hiệu phổ biến được tin dùng bao gồm Thibidi (mạnh về thị trường Việt Nam với cả máy dầu và khô), Schneider Electric (nổi tiếng với giải pháp quản lý năng lượng thông minh) và ABB/Hitachi (chuyên về máy công suất siêu lớn).

• Thibidi: Thương hiệu hàng đầu Việt Nam, cung cấp đa dạng máy biến áp dầu Thibidi và khô với công suất lên đến 2500kVA, đạt chuẩn ISO.
• Schneider Electric: Tập đoàn toàn cầu từ Pháp, nổi tiếng với các giải pháp quản lý năng lượng và máy biến áp hiệu suất cao, tích hợp thông minh.
• ABB/Hitachi: Thương hiệu quốc tế mạnh về các máy biến áp truyền tải công suất siêu lớn và công nghệ lõi amorphous.

Xu hướng công nghệ 2025

Xu hướng 2025 là (1) Lõi thép Amorphous giúp giảm tổn hao không tải 50-70% so với lõi thép truyền thống, tiết kiệm điện năng tiêu thụ và (2) Smart Transformers tích hợp IoT và PME để giám sát máy theo thời gian thực, thực hiện bảo trì dự đoán.

1. Lõi thép Amorphous: Công nghệ vật liệu mới giúp giảm tổn hao không tải (tổn hao sắt từ) từ 50-70% so với lõi thép máy biến áp truyền thống, giúp tiết kiệm điện năng tiêu thụ vượt trội.
2. Giám sát thông minh (Smart Transformers): Tích hợp cảm biến và IoT (Internet of Things) cho phép theo dõi tình trạng máy theo thời gian thực. Các hệ thống giám sát năng lượng (PME) cho phép phát hiện sớm các sự cố như tăng nhiệt độ máy biến áp hoặc phóng điện cục bộ, giúp chuyển từ “bảo trì bị động” sang “bảo trì dự đoán”.

Câu Hỏi Thường Gặp (FAQ)

Phần này giải đáp nhanh các thắc mắc phổ biến: Có bao nhiêu loại máy biến áp (tổng cộng 8 loại cụ thể trong 4 nhóm chính), so sánh máy khô và dầu (tùy môi trường lắp đặt), sai lầm khi chọn máy (chọn thiếu công suất) và ứng dụng máy cách ly (an toàn, chống giật).

Có bao nhiêu loại máy biến áp?
Có 4 nhóm phân loại chính (cấu tạo, chức năng, cách điện, nguyên lý), bao gồm 8 loại cụ thể (1 pha, 3 pha, tăng áp, hạ áp, khô, dầu, cách ly, tự ngẫu) như đã phân tích ở trên.

Máy biến áp khô hay dầu tốt hơn?
Không có loại nào “tốt hơn” tuyệt đối. Máy biến áp khô tốt nhất cho an toàn PCCC và lắp đặt trong nhà. Máy biến áp dầu tốt nhất cho khả năng chịu tải nặng, hiệu suất cao và lắp đặt ngoài trời.

Sai lầm phổ biến khi chọn máy biến áp là gì?
Sai lầm lớn nhất là chọn công suất máy quá sát hoặc thấp hơn công suất tải thực tế. Điều này dẫn đến máy luôn chạy quá tải, nóng, gây tổn thất điện năng lớn và nhanh hỏng hóc. Giải pháp: Luôn tính dự phòng công suất tối thiểu 25%.

Tại sao máy biến áp cách ly lại đắt và dùng ở đâu?
Máy cách ly đắt vì cấu tạo cuộn sơ cấp và thứ cấp phải độc lập hoàn toàn, tốn nhiều vật liệu cách điện và yêu cầu kỹ thuật cao. Chúng được dùng để bảo vệ an toàn tuyệt đối cho người vận hành và thiết bị nhạy cảm (như thiết bị y tế) khỏi nguy cơ bị giật.

---
