Cách Đi Đường Dây Điện Âm Tường: Quy Trình & Sơ Đồ Chuẩn 2025

Trong kiến trúc nội thất hiện đại, hệ thống điện không chỉ đơn thuần là nguồn năng lượng mà còn là yếu tố thẩm mỹ cốt lõi. Việc thi công điện âm tường (hay còn gọi là đi điện chìm) đã trở thành tiêu chuẩn bắt buộc trong các công trình từ nhà phố, biệt thự đến chung cư cao cấp. Tuy nhiên, đây là hạng mục “khuất mắt trông coi”, ẩn chứa nhiều rủi ro về an toàn điện nếu không tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật TCVN.

Bài viết này, KTH Electric sẽ cung cấp một cẩm nang toàn diện: từ nguyên lý thiết kế, tiêu chuẩn chọn vật tư (dây Cadivi, ống Sino…), quy trình đục tường đi dây chuẩn 6 bước, cho đến cách khắc phục sự cố. Đây là tài liệu tham khảo quan trọng để bạn tự giám sát thợ hoặc tự thực hiện (DIY) một cách an toàn.

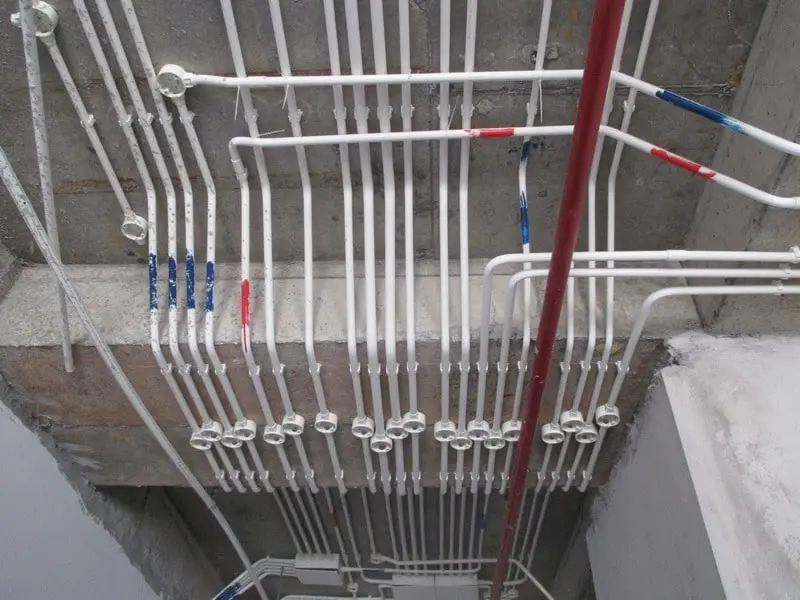

Đi Dây Điện Âm Tường Là Gì? So Sánh Với Đi Dây Nổi

Tại sao đa số các công trình hiện nay đều chọn phương án này thay vì đi dây nổi? Hãy cùng phân tích qua lăng kính của một kỹ sư M&E:

Nguyên Tắc “Vàng” & Tiêu Chuẩn Kỹ Thuật

Để hệ thống điện hoạt động ổn định trên 50 năm mà không xảy ra sự cố chập cháy, người thợ điện phải tuân thủ nghiêm ngặt các thông số kỹ thuật dưới đây:

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Quy chuẩn chọn Vật tư & Thiết bị

• Ống luồn dây (Conduit):

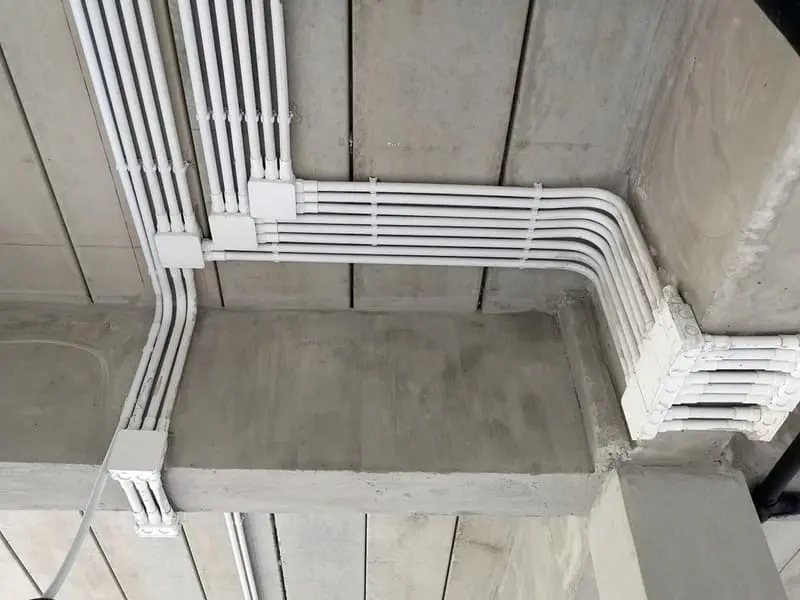

  – Vị trí tường gạch/sàn: Bắt buộc dùng Ống nhựa PVC cứng chịu lực nén cao (như Vega, Sino, SP).

  – Vị trí trần thạch cao/Góc cua hẹp: Sử dụng Ống ruột gà (ống đàn hồi) chống cháy.

  – Lưu ý: Tuyệt đối không chôn trực tiếp dây vào vữa mà không có ống bảo vệ. Lớp vỏ cách điện sẽ bị oxy hóa theo thời gian gây rò điện.

• Dây dẫn điện (Wire):

  – Ưu tiên sử dụng dây lõi đồng chính hãng (Cadivi, Trần Phú, Daphaco).

  – Tiết diện dây chiếu sáng: Tối thiểu 1.5 mm².

  – Tiết diện dây ổ cắm: Tối thiểu 2.5 mm² (để chịu tải bếp từ, bàn ủi).

  – Tiết diện dây trục chính/Điều hòa: Từ 4.0 mm² đến 6.0 mm².

Quy tắc bố trí & Mật độ dây

Các lỗi kỹ thuật thường gặp nhất nằm ở việc bố trí sai quy cách:

• Tỷ lệ lấp đầy ống (Fill Ratio): Tổng tiết diện dây dẫn không được vượt quá 40% tiết diện ống.

  Ví dụ: Ống phi 20 chỉ nên đi tối đa 3-4 dây đơn 2.5mm. Điều này giúp dây tản nhiệt tốt và dễ dàng rút dây thay thế sau này (khả năng maintainability).

• Chiều cao ổ cắm: Theo tiêu chuẩn thiết kế nội thất hiện đại, ổ cắm thường đặt cách sàn hoàn thiện 0.3m – 0.5m (trừ ổ cắm bếp/tivi treo tường).
• Phân lộ (Circuit Splitting): Phải tách biệt hoàn toàn đường điện động lực (Power) và đường điện nhẹ (Data/TV/Tel). Khoảng cách giữa 2 đường ống này tối thiểu 20cm để tránh nhiễu từ trường.

Quy ước màu dây chuẩn IEC

Việc tuân thủ màu sắc giúp việc đấu nối Aptomat (MCB/RCBO) và sửa chữa sau này dễ dàng hơn:

• Dây Pha (Line – L): Màu Đỏ, Vàng hoặc Xanh Dương.
• Dây Trung tính (Neutral – N): Màu Đen hoặc Trắng/Xám.
• Dây Tiếp địa (Earth – PE): Màu Vàng sọc Xanh lá cây (Bắt buộc để chống giật).

Quy Trình 6 Bước Thi Công Điện Âm Tường Chuẩn Kỹ Thuật

Dưới đây là quy trình thực chiến được áp dụng tại các dự án của KTH Electric, giúp bạn hình dung rõ ràng “làm thế nào” (How-to) để có một hệ thống điện hoàn hảo.

Bước 1: Thiết kế bản vẽ & Sơ đồ nguyên lý

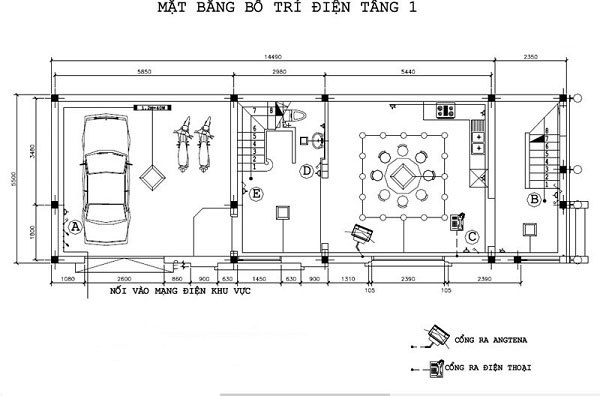

Không bao giờ được làm theo cảm tính. Bạn cần một Sơ đồ nguyên lý (Schematic diagram) và bản vẽ bố trí mặt bằng. Xác định chính xác vị trí tủ điện tổng, các thiết bị tiêu thụ lớn (máy lạnh, bếp từ) để tính toán công suất dây điện và chọn Aptomat phù hợp.

Bước 2: Lấy dấu (Marking) trên tường

Sử dụng thước Livo (thước thủy), máy cân bằng laser và mực bật để vẽ lại đường đi của ống gen lên tường.

Nguyên tắc: Đường đi phải Thẳng đứng (từ trần xuống hoặc từ sàn lên) hoặc Nằm ngang. Tuyệt đối không đi chéo tường (trừ trường hợp đi trong trần thạch cao).

Bước 3: Cắt và Đục rãnh tường (Wall Chasing)

Đây là bước sinh nhiều bụi nhất nhưng cần sự chính xác.

– Dùng máy cắt rãnh tường 2 lưỡi để tạo mép cắt sắc nét, không làm nứt tường xung quanh.

– Sau đó dùng máy đục để lấy phần gạch thừa đi.

– Độ sâu rãnh: Tiêu chuẩn là 3cm – 4cm (với tường 10) đảm bảo ống gen nằm lọt hẳn vào trong và còn dư khoảng 5-10mm để trám vữa.

Bước 4: Cố định ống gen (Đi ống)

Đặt ống nhựa PVC hoặc ruột gà vào rãnh. Sử dụng đinh đóng lưới, dây kẽm hoặc hồ dầu để cố định ống chắc chắn. Các vị trí nối ống phải dùng keo dán PVC chuyên dụng để ngăn nước vữa xâm nhập.

Bước 5: Luồn dây điện (Wiring)

Có 2 trường phái thi công:

1. Luồn dây trước: Luồn dây vào ống rồi mới đặt lên tường (Dễ làm nhưng khó thay thế, dễ bị trầy xước dây khi thi công).

2. Luồn dây sau (Chuẩn KTH): Lắp đặt hệ thống ống hoàn chỉnh, sau đó dùng dây mồi (Fish tape) để kéo dây. Cách này đảm bảo ống không bị gập, gãy và dây có thể rút ra thay thế dễ dàng trong tương lai.

Bước 6: Nghiệm thu & Hoàn thiện

Trước khi cho thợ hồ trám vữa, cần dùng đồng hồ VOM (Megomet) để:

– Kiểm tra thông mạch (Continuity test).

– Kiểm tra cách điện (Insulation test) giữa các pha và với đất.

Sau khi đạt yêu cầu, tiến hành đóng lưới mắt cáo (lưới chống nứt) lên đường rãnh trước khi tô trát để tránh nứt tường sau này.

Sai Lầm “Chết Người” & Cách Khắc Phục Sự Cố

Kinh nghiệm thực tế từ hàng trăm dự án thi công cơ điện M&E của KTH Electric cho thấy nhiều gia chủ và thợ không chuyên thường mắc các lỗi sau:

⛔ Đi dây tắt (Đường chéo)

Đây là lỗi phổ biến nhất. Việc đi chéo giúp tiết kiệm một ít dây nhưng sẽ khiến bạn “trả giá đắt” khi khoan lắp tranh, kệ tủ sau này vì không đoán được đường đi của dây.

⛔ Chung ống dây điện và dây mạng

Dòng điện xoay chiều sinh ra từ trường biến thiên, gây nhiễu tín hiệu Internet và Camera. Hãy đi riêng ống.

⛔ Dùng ống gen kém chất lượng

Ống mỏng dễ bị bẹp khi thợ hồ tô trát hoặc đóng đinh, làm kẹt dây, không thể rút dây để sửa chữa.

Cách xử lý khi khoan trúng dây điện âm tường?

Nếu lỡ khoan trúng dây hoặc hệ thống bị chập ngầm:

1. Ngắt ngay Aptomat tổng.
2. Khoanh vùng vị trí bị sự cố (dựa trên sơ đồ hoàn công hoặc dùng máy dò điện âm tường).
3. Đục tường tại vị trí đó (hạn chế đục rộng).
4. Sử dụng ống co nhiệt và măng sông nối dây chuyên dụng để nối lại lõi đồng và phục hồi cách điện. Tuyệt đối không nối băng keo sơ sài rồi trát lại.

Kết Luận & Dịch Vụ Chuyên Nghiệp Tại KTH Electric

Nếu bạn đang xây nhà mới hoặc cần cải tạo lại hệ thống điện đã xuống cấp, KTH Electric sẵn sàng đồng hành với giải pháp toàn diện:

• Tư vấn & Thiết kế: Lên bản vẽ điện nước M&E tối ưu công năng, chuẩn phong thủy.
• Thi công trọn gói: Đội ngũ kỹ thuật viên 20 năm kinh nghiệm, trang thiết bị hiện đại (máy cắt tường không bụi, máy cân bằng laser).
• Bảo hành & Bảo trì: Dịch vụ bảo trì, thí nghiệm điện định kỳ, cam kết xử lý sự cố 24/7.
