Cáp Điện XLPE Là Gì? Thông Số, Cấu Tạo & Hướng Dẫn Chọn Cáp Chuẩn Kỹ Sư (2026)
Tham vấn: Ban kỹ thuật Công Ty TNHH KTH Electric
Trong suốt hai thập kỷ làm nghề, câu hỏi tôi nhận được nhiều nhất từ các chủ đầu tư không phải là “cái này bao nhiêu tiền”, mà là “tại sao anh lại chọn loại cáp này cho công trình của tôi?”. Khi hệ thống điện được ví như “mạch máu” của tòa nhà, thì cáp điện XLPE chính là những mạch máu động mạch chủ bền bỉ nhất.
Nếu bạn đang phân vân giữa hàng tá mã hiệu cáp, hay đơn giản là muốn hiểu sâu về thông số kỹ thuật để bảo vệ phương án thiết kế, bài viết này là dành cho bạn. Chúng ta sẽ không nói chuyện lý thuyết suông, mà là những kiến thức “sống còn” tại công trường.
1. Cáp Điện XLPE Là Gì? Định Nghĩa & Bản Chất
“Cáp điện XLPE là loại cáp sử dụng lớp cách điện Polyethylene khâu mạch (Cross-linked Polyethylene), giúp chịu nhiệt lên tới 90°C, bền bỉ hơn PVC và chịu dòng ngắn mạch tốt hơn. Đây là chuẩn mực cho cáp lực hạ thế và trung thế hiện nay.”
Trước khi đi vào các biểu đồ phức tạp, hãy trả lời thẳng vào vấn đề.
Cáp điện XLPE là gì?
Cáp điện XLPE là dòng dây cáp điện sử dụng lớp cách điện bằng vật liệu Polyethylene khâu mạch (Cross-linked Polyethylene). Khác với nhựa PE thông thường hay nhựa PVC, quá trình “khâu mạch” biến đổi cấu trúc phân tử từ mạch thẳng sang mạch lưới không gian 3 chiều vững chắc. Điều này giúp vật liệu chịu được nhiệt độ cao hơn và cơ tính tốt hơn.
Bạn có thể hình dung đơn giản thế này: Nhựa PE thông thường giống như những sợi mì Spaghetti nằm rời rạc, khi gặp nóng sẽ mềm và trôi đi. Còn nhựa XLPE giống như những sợi mì đó đã được cột chặt vào nhau bằng các nút thắt (liên kết ngang), khiến chúng không thể bị chảy nhão dù nhiệt độ tăng cao.
Những thuộc tính cốt lõi (Root Attributes) làm nên tên tuổi XLPE
Dựa trên các tiêu chuẩn kỹ thuật điện quốc tế như IEC 60502 và TCVN 5935 [DDD1], cáp XLPE sở hữu những con số “biết nói” mà dân kỹ thuật chúng tôi luôn thuộc nằm lòng:
Chuyên viên tư vấn & Báo giá
Ms. Khuyên Bùi
✓Nhiệt độ làm việc dài hạn: 90°C.
Đây là điểm khác biệt lớn nhất so với cáp PVC (chỉ 70°C). Điều này đồng nghĩa với việc cùng một tiết diện, cáp XLPE tải được dòng điện lớn hơn.
✓Nhiệt độ cực đại khi ngắn mạch (trong 5 giây): 250°C.
Trong khi cáp PVC chỉ chịu được khoảng 140°C – 160°C. Khi sự cố chập mạch xảy ra, cáp XLPE có khả năng “sống sót” cao hơn, không bị biến dạng lớp cách điện gây cháy lan.
✓Độ bền điện môi:
Vật liệu XLPE có tổn thất điện môi cực thấp, giúp giảm hao hụt điện năng trên đường truyền, đặc biệt quan trọng với các tuyến cáp ngầm trung thế đi xa.
Góc nhìn chuyên gia: “Nhiều anh em thợ mới vào nghề hay thắc mắc, tại sao cáp XLPE cứng hơn cáp PVC? Đó chính là do cấu trúc mạch lưới 3 chiều của nhựa XLPE. Độ cứng này mang lại khả năng chịu va đập vật lý tốt hơn, nhưng cũng đòi hỏi kỹ thuật uốn cong khi thi công phải chuẩn xác hơn.”

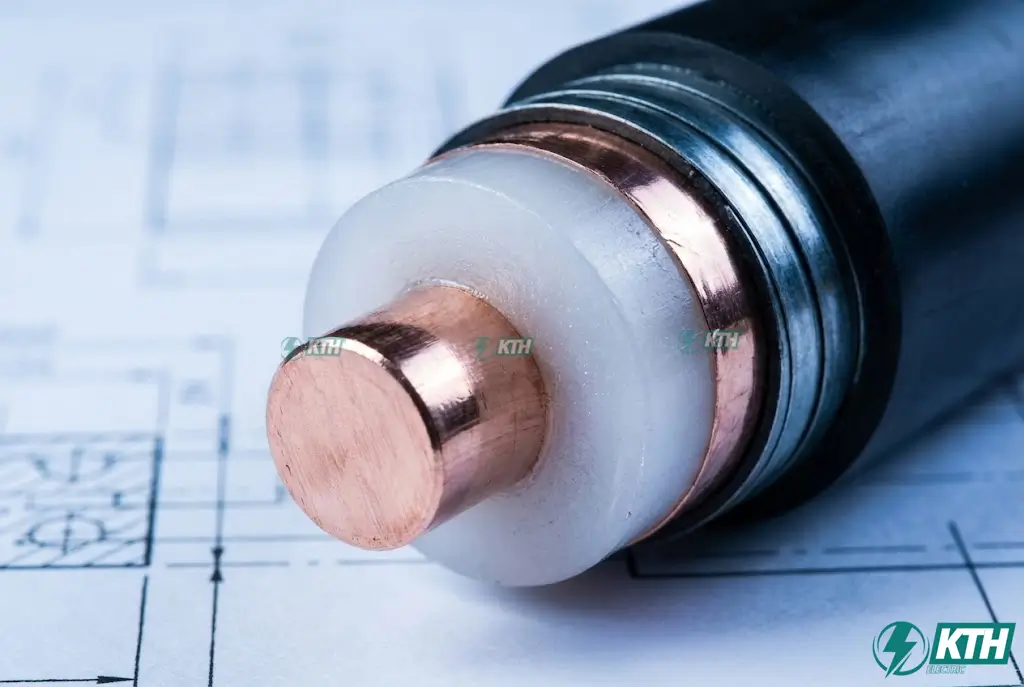

2. Cấu Tạo Cáp Điện XLPE: Chi Tiết Thành Phần
“Cấu tạo cáp XLPE gồm 5 thành phần chính: Ruột dẫn (ép nén), Lớp cách điện XLPE (quan trọng nhất), Lớp độn, Lớp giáp bảo vệ (DSTA/SWA), và Vỏ bọc ngoài (PVC/HDPE).”
Để hiểu tại sao cáp XLPE (như các dòng cáp của LS Vina, Cadivi, hay Taya…) lại có giá thành và chất lượng khác nhau, chúng ta phải “mổ xẻ” lớp lang bên trong nó.
Một sợi cáp điện XLPE tiêu chuẩn (ví dụ cáp hạ thế Cu/XLPE/PVC hoặc cáp ngầm có giáp) thường bao gồm các thành phần chính sau, đi từ trong ra ngoài:
2.1. Ruột dẫn (Conductor)
Đây là phần “lõi” truyền tải điện năng.
- Vật liệu: Thường là Đồng (Cu) hoặc Nhôm (Al) [DDD1]. Đồng ưu tiên cho công trình cao cấp.
- Cấu trúc: Ruột dẫn cáp XLPE thường được bện nén tròn (compacted) để giảm khoảng trống khí và hiệu ứng bề mặt (skin effect).
2.2. Lớp cách điện (Insulation)
Trái tim của dây cáp – Lớp nhựa XLPE.
- Vai trò: Quyết định khả năng chịu tải và an toàn điện.
- Yêu cầu: Độ dày tuân thủ nghiêm ngặt TCVN 5935. Nếu mỏng hoặc có bọt khí sẽ dễ bị đánh thủng.
2.3. Lớp độn & Bọc lót
Dùng cho cáp nhiều lõi (cáp 3 pha).
- Chức năng: Tạo hình tròn cho sợi cáp, giúp cáp chắc chắn, không bị méo mó khi thi công. Thường làm bằng sợi PP hoặc PVC mềm.
2.4. Lớp giáp bảo vệ (Armor) – “Áo giáp”
Đây là Unique Attribute phân biệt môi trường sử dụng:
Giáp băng thép (DSTA):
2 lớp băng thép quấn chéo. Chuyên dùng chôn ngầm, chịu lực đè nén tốt.
Giáp sợi thép (SWA):
Sợi thép tròn. Dùng cho thang máng dốc hoặc treo, chịu lực kéo căng lớn. (Lưu ý: Cáp 1 lõi dùng giáp nhôm AWA để tránh dòng điện xoáy Foucault).
2.5. Vỏ bọc ngoài (Outer Sheath)
- PVC: Phổ biến, mềm dẻo, chống cháy lan. (Ký hiệu: Cu/XLPE/PVC).
- HDPE: Cứng, chịu nước và va đập tốt. Dùng cho cáp ngầm, nơi ẩm ướt.
- LSZH: Ít khói, không khí độc. Bắt buộc cho sân bay, tàu điện.
3. So Sánh Cáp XLPE và PVC: Loại Nào Tốt Hơn?
“XLPE vượt trội hơn PVC ở mọi chỉ số kỹ thuật: Chịu nhiệt 90°C (so với 70°C), chịu dòng ngắn mạch 250°C, chống thấm nước tốt hơn và tuổi thọ lên tới 50 năm.”
Đây là phần tôi muốn các bạn tập trung nhất. Trong quá trình tư vấn thi công cơ điện, tôi thường xuyên gặp câu hỏi: “Tại sao tôi phải bỏ thêm tiền mua cáp XLPE trong khi cáp PVC vẫn dùng được?”.
Để trả lời, chúng ta không dùng cảm tính, hãy dùng con số kỹ thuật. Dưới đây là bảng so sánh trực diện giữa cáp cách điện XLPE và cáp cách điện PVC dựa trên tiêu chuẩn IEC 60502 và thực tế vận hành:
| Tiêu Chí So Sánh | Cáp PVC | Cáp XLPE | Nhận Định Của Chuyên Gia |
|---|---|---|---|
| Nhiệt độ làm việc dài hạn | 70°C | 90°C | XLPE chịu tải tốt hơn hẳn trong môi trường nóng. |
| Nhiệt độ ngắn mạch (5s) | 140°C – 160°C | 250°C | XLPE an toàn hơn khi xảy ra sự cố chập điện. |
| Dòng tải cho phép | Trung bình | Cao | Cùng tiết diện, XLPE tải dòng lớn hơn. |
| Tuổi thọ vật liệu | Khoảng 15 – 20 năm | 30 – 50 năm | XLPE lão hóa nhiệt chậm hơn. |
| Khả năng chống nước | Tốt | Rất tốt | Cấu trúc khâu mạch kháng ẩm tốt hơn. |
| Giá thành (Vật tư) | Thấp hơn | Cao hơn | Xem phân tích kinh tế bên dưới. |
Bài Toán Kinh Tế: “Đắt Xắt Ra Miếng” Hay Sự Đầu Tư Thông Minh?
Nhiều chủ đầu tư chỉ nhìn vào đơn giá dây điện trên mỗi mét dây (Price per meter) và thấy cáp XLPE đắt hơn cáp PVC. Tuy nhiên, đó là một “cú lừa” về mặt tài chính nếu bạn không tính toán kỹ.
Với kinh nghiệm bóc tách khối lượng cho hàng trăm dự án, tôi khẳng định: Sử dụng cáp XLPE thường tiết kiệm chi phí tổng thể hơn. Tại sao?
- Giảm tiết diện dây dẫn: Do cáp XLPE chịu được nhiệt độ 90°C, dòng tải cho phép của nó cao hơn cáp PVC. Ví dụ, để tải dòng điện 200A, bạn có thể chỉ cần dùng cáp XLPE tiết diện 95mm2 thay vì phải dùng cáp PVC tiết diện 120mm2. (Xem thêm: Cách tính tiết diện dây dẫn).
- Giảm chi phí phụ kiện: Dây nhỏ hơn đồng nghĩa với máng cáp nhỏ hơn, đầu cốt (cosse) nhỏ hơn, ống luồn dây nhỏ hơn.
- Chi phí bảo trì: Với tuổi thọ cao gấp đôi và khả năng chịu ngắn mạch tốt, chi phí thay thế, sửa chữa hệ thống điện trong suốt vòng đời dự án giảm đáng kể.
4. Phân Loại Cáp Điện XLPE: Gồm Những Loại Nào?
“Cáp XLPE chia làm 3 nhóm chính: Cáp hạ thế (0.6/1kV) dùng cho dân dụng/công nghiệp; Cáp ngầm trung thế (12-36kV) có màn chắn từ tính; và Cáp chống cháy/LSZH cho công trình công cộng.”
Trên thị trường hiện nay (đặc biệt là các hãng lớn như Cadivi, LS Vina, Thịnh Phát), cáp XLPE được phân loại rất đa dạng. Để tránh mua nhầm loại cáp không phù hợp với địa hình thi công, bạn cần nắm rõ các nhóm sau:
4.1. Cáp Điện Lực Hạ Thế (Low Voltage – 0.6/1kV)
Đây là loại phổ biến nhất trong các nhà máy và tòa nhà.
- Cáp CXV (Cu/XLPE/PVC): Cáp đồng, cách điện XLPE, vỏ PVC. Dùng cho hệ thống điện trong nhà, đi trong thang máng cáp.
- Cáp CXV/DSTA (Giáp 2 băng thép): “DSTA” viết tắt của Double Steel Tape Armor. Loại này chuyên dùng để chôn ngầm trực tiếp trong đất. Hai lớp băng thép giúp bảo vệ cáp khỏi sức nặng của đất đá hoặc các va chạm vật lý nhẹ.
- Cáp CXV/SWA (Giáp sợi thép): “SWA” viết tắt của Steel Wire Armor. Loại này chịu được lực kéo căng cực tốt. Nếu bạn cần kéo cáp vượt sông, treo trên trụ, hoặc đi thẳng đứng trong các tòa nhà cao tầng (cable shaft), hãy dùng loại SWA.
4.2. Cáp Ngầm Trung Thế (Medium Voltage – 12/20kV, 24kV, 36kV)
Khác với cáp hạ thế, cáp trung thế XLPE có cấu tạo phức tạp hơn nhiều để kiểm soát điện trường.
- Bắt buộc phải có lớp màn chắn bán dẫn (Semiconductor Screen) trong và ngoài lớp cách điện XLPE.
- Bắt buộc có màn chắn kim loại (Metallic Screen) thường làm bằng băng đồng hoặc sợi đồng.
- Lưu ý sống còn: Khi thi công đầu cáp trung thế XLPE, việc xử lý các lớp bán dẫn này đòi hỏi thợ tay nghề bậc cao (có chứng chỉ). Chỉ một vết xước nhỏ trên lớp XLPE cũng có thể gây phóng điện (Partial Discharge) và nổ cáp sau một thời gian ngắn vận hành.
4.3. Cáp Chống Cháy & Chậm Cháy
- Thường kết hợp vật liệu XLPE với băng Mica (chống cháy) và vỏ LSZH (Low Smoke Zero Halogen – Ít khói, không khí độc).
- Được chỉ định bắt buộc cho hệ thống báo cháy tự động, bơm chữa cháy, đèn exit trong các tòa nhà công cộng, sân bay, bệnh viện.
5. Hướng Dẫn Thi Công & Những “Bẫy” Kỹ Thuật Cần Tránh
“3 nguyên tắc vàng khi thi công XLPE: (1) Tuân thủ bán kính uốn cong 12D-15D; (2) Xử lý đầu cáp sạch sẽ, không làm xước lớp cách điện; (3) Kéo cáp dùng con lăn, tránh ma sát trực tiếp với bê tông.”
Là người trực tiếp giám sát thi công, tôi đã chứng kiến nhiều cuộn cáp XLPE trị giá hàng tỷ đồng bị hỏng chỉ vì lỗi thao tác của công nhân. Dưới đây là những “bí mật nghề nghiệp” tôi muốn chia sẻ để bạn tránh mất tiền oan:

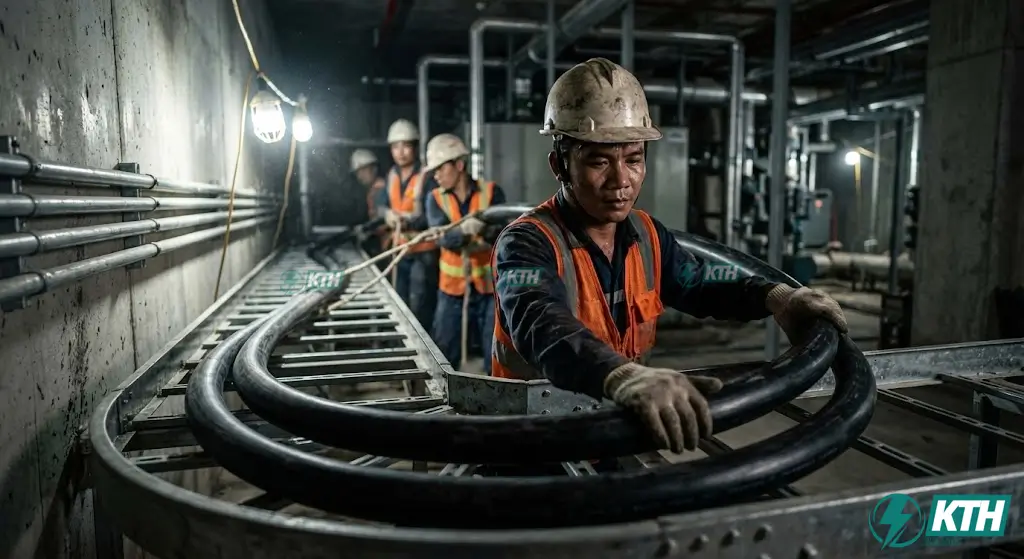

5.1. Bán kính uốn cong tối thiểu (Minimum Bending Radius)
Cáp XLPE cứng hơn PVC, nên nó rất “khó tính” khi uốn cong.
- Quy tắc vàng: Bán kính uốn cong không được nhỏ hơn 12 lần đường kính ngoài của cáp (12D) đối với cáp có giáp, và 15D đối với cáp trung thế.
- Hậu quả: Nếu cố ép cáp uốn gắt hơn tiêu chuẩn, cấu trúc nhựa XLPE bên trong sẽ bị rạn nứt vi mô (micro-cracking). Về lâu dài, hơi ẩm sẽ xâm nhập vào các vết nứt này tạo thành “cây nước” (water treeing), dẫn đến đánh thủng cách điện.
5.2. Tuốt vỏ và xử lý đầu cáp
- Khi tuốt lớp vỏ bảo vệ và lớp bán dẫn của cáp trung thế XLPE, tuyệt đối không được dùng dao cắt sâu phạm vào lớp cách điện trắng bên trong.
- Phải dùng dụng cụ chuyên dụng để bóc lớp bán dẫn. Bề mặt lớp cách điện XLPE sau khi bóc phải nhẵn bóng, sạch sẽ, không bụi bẩn. Chỉ một dấu vân tay bẩn in lên lớp XLPE cũng có thể tạo đường dẫn điện bề mặt gây phóng điện.
5.3. Kéo rải cáp
- Không được để cáp ma sát trực tiếp xuống nền bê tông nhám hoặc cạnh sắc của thang cáp. Phải dùng con lăn (roller) chuyên dụng.
- Lực kéo căng (Pulling tension) phải được tính toán để không vượt quá giới hạn bền của ruột dẫn. Với cáp nhôm, điều này càng phải cẩn trọng hơn cáp đồng.
6. Câu Hỏi Thường Gặp (FAQs) Về Cáp Điện XLPE
Để giải quyết triệt để các thắc mắc của bạn (Solve User Problems), tôi đã tổng hợp những câu hỏi thực tế nhất mà khách hàng thường gửi về hotline của KTH Electric:
1. Cáp XLPE có đi ngoài trời nắng trực tiếp được không?
Trả lời: Về cơ bản, bản thân nhựa XLPE chịu tia UV (tử ngoại) không tốt bằng nhựa PVC pha Carbon. Nếu dây cáp XLPE của bạn có vỏ bọc ngoài là PVC màu đen hoặc HDPE màu đen (có chứa Carbon Black), bạn hoàn toàn có thể đi ngoài trời. Tuy nhiên, nếu vỏ màu xám hoặc cam, nên đi trong ống luồn hoặc thang máng có nắp đậy để đảm bảo tuổi thọ 30-50 năm.
2. Làm sao để phân biệt cáp XLPE và cáp PVC bằng mắt thường?
Trả lời: Trên thân cáp luôn có in thông số. Nếu thấy chữ “CXV” hoặc “XLPE”, đó là cáp XLPE. Nếu chỉ thấy “CV” hoặc “PVC/PVC”, đó là cáp PVC. Ngoài ra, lớp cách điện XLPE bên trong thường cứng hơn, bóng hơn và có màu trắng trong/đục, còn nhựa PVC thì mềm hơn và đục màu hơn.
3. Tôi có thể nối cáp XLPE với cáp PVC được không?
Trả lời: Có thể, nhưng không khuyến khích. Vì nhiệt độ làm việc của XLPE là 90°C còn PVC là 70°C. Tại điểm nối, nếu cáp XLPE vận hành hết công suất (nóng 90°C) sẽ làm chảy lớp cách điện của đầu cáp PVC tiếp xúc với nó. Giải pháp là phải hạ dòng tải của toàn tuyến xuống mức cho phép của cáp PVC, hoặc sử dụng đầu nối chuyên dụng có khả năng cách nhiệt.
4. Mua cáp điện XLPE chính hãng ở đâu uy tín tại TP.HCM?
Trả lời: Bạn cần tìm các đại lý cấp 1 của các hãng lớn hoặc các nhà thầu cơ điện có kho bãi thực tế. Hãy yêu cầu đầy đủ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng) và Phiếu thí nghiệm xuất xưởng (Test Report) đi kèm lô hàng.
