Chỉ Số BDV Là Gì? Quy Trình Thí Nghiệm Điện Áp Đánh Thủng Dầu Cách Điện
Chất lượng dầu cách điện suy giảm là nguyên nhân hàng đầu gây ra các sự cố ngắn mạch trong máy biến áp. Để kiểm soát điều này, chỉ số quan trọng nhất cần theo dõi chính là BDV. Bài viết này sẽ đi sâu vào định nghĩa và quy trình thí nghiệm chuẩn IEC.
Chỉ Số BDV Là Gì? (Breakdown Voltage)
“BDV (Breakdown Voltage) hay Điện áp đánh thủng, là giá trị điện áp tối đa mà dầu cách điện có thể chịu đựng được trước khi xảy ra hiện tượng phóng điện qua khe hở (Spark over). Đơn vị đo là kV (Kilovolt).”
Hiểu đơn giản: Chỉ số BDV càng cao, dầu càng sạch và khả năng cách điện càng tốt. Ngược lại, BDV thấp chứng tỏ trong dầu đang có lẫn tạp chất dẫn điện như:
- Nước (Hơi ẩm hòa tan hoặc nước tự do).
- Cặn cacbon (Sinh ra do hồ quang).
- Sợi giấy cellulose (Do lão hóa cách điện rắn).
Quy Trình Thí Nghiệm BDV Chuẩn (Theo IEC 60156)
Việc đo lường không chỉ đơn giản là nhúng điện cực vào dầu. Quy trình phải tuân thủ nghiêm ngặt tiêu chuẩn IEC 60156 để đảm bảo độ chính xác.
Bước 1: Lấy mẫu dầu (Sampling)
90% sai số xảy ra ở bước này. Mẫu dầu phải đại diện chính xác cho tình trạng bên trong máy biến áp.
- Dụng cụ: Chai thủy tinh màu nâu hoặc nhựa chuyên dụng, sạch và khô tuyệt đối.
- Vị trí: Lấy tại van xả đáy (Bottom Valve) của máy biến áp, vì nước và cặn nặng thường lắng xuống dưới.
- Thao tác: Xả bỏ 1-2 lít dầu đầu để loại bỏ cặn bẩn ở miệng van. Tráng chai bằng chính dầu trong máy trước khi lấy mẫu chính thức. Tránh ánh nắng trực tiếp (tia UV làm biến chất dầu).

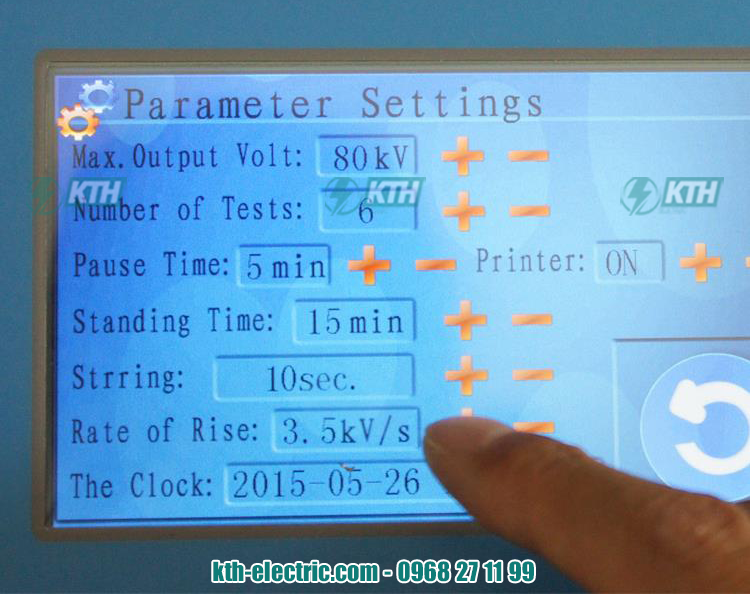

Bước 2: Cấu hình máy đo (Tester Setup)

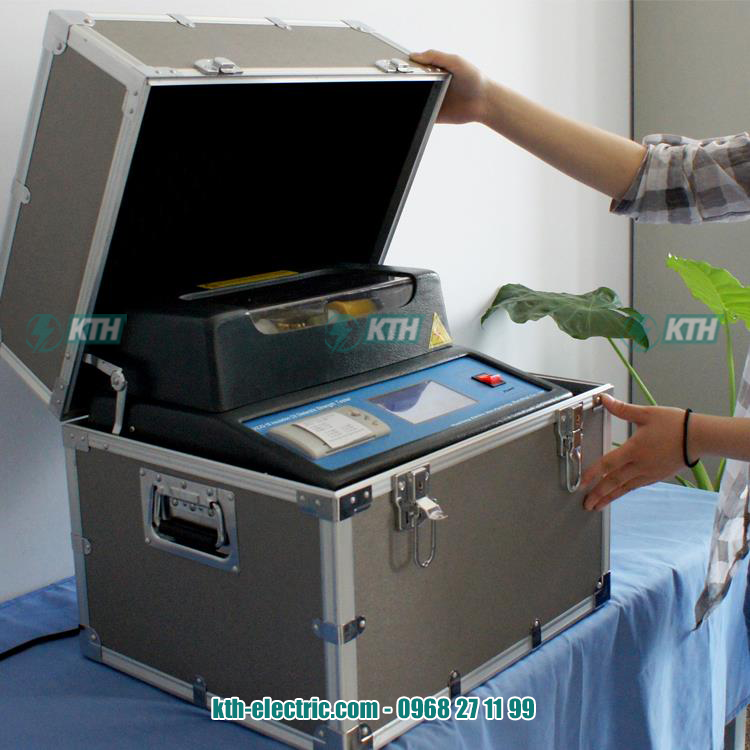

Sử dụng máy thử độ bền điện môi chuyên dụng (Ví dụ: Megger, Baur, Hipo…).
- Điện cực (Electrodes): Hình cầu (Spherical) hoặc hình nấm (Mushroom), làm bằng đồng hoặc thép không gỉ.
- Khe hở (Gap): Tiêu chuẩn IEC 60156 quy định khoảng cách giữa 2 điện cực là 2.5 mm ± 0.05 mm.
Bước 3: Tiến hành đo (Measurement)
- Đổ dầu vào cốc đo, để yên (stand time) khoảng 5-10 phút cho bọt khí tan hết.
- Máy sẽ tự động tăng điện áp với tốc độ 2 kV/giây (± 0.2 kV/s).
- Khi xảy ra phóng điện (Spark), máy tự động ngắt và ghi lại giá trị điện áp lúc đó.
- Quá trình lặp lại 6 lần liên tiếp trên cùng một mẫu dầu (có khuấy nhẹ giữa các lần).
- Kết quả cuối cùng: Là giá trị trung bình cộng của 6 lần đo.
Bảng Đánh Giá Kết Quả & Khuyến Nghị
Làm sao để biết dầu của bạn còn dùng được hay cần thay thế? Hãy tham khảo bảng tiêu chuẩn dưới đây:
| Giá trị BDV (kV) | Đánh giá chất lượng | Hành động khuyến nghị |
|---|---|---|
| > 70 kV | Rất Tốt (Excellent) | Tiếp tục vận hành. |
| 50 – 70 kV | Tốt (Good) | Đạt chuẩn cho máy biến áp đang vận hành. |
| 30 – 50 kV | Trung bình (Marginal) | Cần lên kế hoạch lọc dầu sớm. Dầu bắt đầu nhiễm ẩm. |
| < 30 kV | Xấu (Bad/Critical) | Nguy hiểm! Ngừng vận hành và xử lý ngay. |
Kết Luận
Chỉ số BDV là “thước đo sức khỏe” trung thực nhất của máy biến áp. Đừng bao giờ chủ quan khi thấy chỉ số này tụt giảm dưới ngưỡng an toàn, vì đó là dấu hiệu báo trước của sự cố phóng điện bên trong.
📢 Cảnh Báo An Toàn
Nếu kết quả đo BDV của bạn dưới 30kV, máy biến áp đang đối mặt với nguy cơ cháy nổ rất cao.
👉 Hãy liên hệ ngay đơn vị lọc dầu máy biến áp uy tín để tách nước và tạp chất, khôi phục độ bền điện môi > 70kV trước khi quá muộn.
