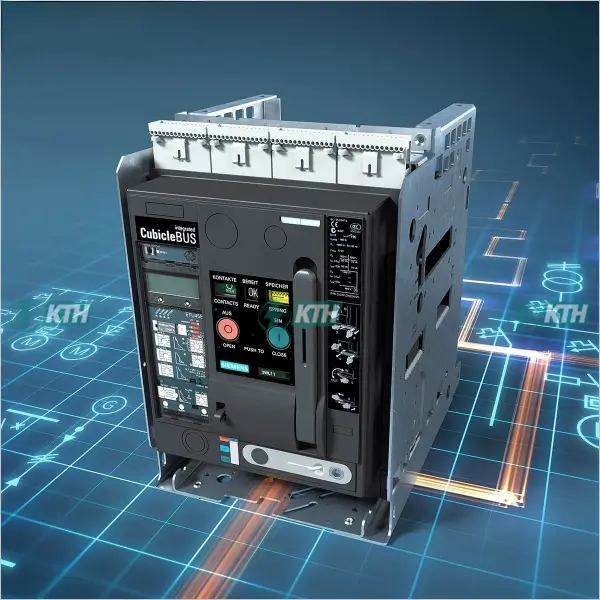

Hướng Dẫn Chi Tiết A-Z Chọn Máy Cắt Không Khí (ACB) Tối Ưu

Trong các hệ thống tủ phân phối điện tổng (MSB) và đặc biệt là các trung tâm dữ liệu (Data Center) yêu cầu độ tin cậy cực cao, máy cắt không khí (ACB) đóng vai trò là “trái tim” bảo vệ đầu nguồn. Việc lựa chọn sai ACB không chỉ gây rủi ro cháy nổ mà còn dẫn đến downtime (thời gian chết) hệ thống, gây thiệt hại tài chính khổng lồ.

Lựa chọn ACB là một bài toán kỹ thuật phức tạp, đòi hỏi cân bằng giữa dòng tải, khả năng chống chịu sự cố và tích hợp giám sát thông minh. Bài viết này sẽ hướng dẫn bạn 5 bước cốt lõi để lựa chọn ACB chính xác, đảm bảo an toàn vận hành tuyệt đối.

5 Bước Lựa Chọn Máy Cắt Không Khí (ACB) Chi Tiết

Để chọn ACB chuẩn, bạn cần thực hiện 5 bước: Phân tích tải (In, Ue), tính dòng ngắn mạch (Icu/Ics), đánh giá môi trường lắp đặt, chọn tính năng giám sát thông minh (BMS/SCADA) và đảm bảo tuân thủ tiêu chuẩn (IEC/UL).

Để đảm bảo ACB hoạt động bền bỉ và an toàn, các kỹ sư thiết kế phải tuân thủ quy trình 5 bước sau:

1. Phân tích Dòng Định Mức (In) và Điện Áp (Ue)

Phân tích dòng định mức (In) và điện áp (Ue) là bước xác định quy mô của ACB. Dòng In phải luôn cao hơn tải đỉnh 10-20% để dự phòng, trong khi Ue phải phù hợp với điện áp lưới (ví dụ: 380V/415V).

Bước đầu tiên là xác định chính xác tải tiêu thụ của hệ thống.

• Dòng định mức (In): Đo lường tổng cường độ dòng điện tải (từ máy chủ, UPS, hệ thống làm mát) cho trung tâm dữ liệu, hoặc tổng công suất cấp cho các tủ phân phối phụ tải.
  • Nguyên tắc an toàn: Luôn chọn In của ACB cao hơn tải đỉnh thực tế từ 10-20% để dự phòng và tránh quá tải. Ví dụ: Tải tính toán là 2000A, nên chọn ACB có In = 2500A.
• Điện áp định mức (Ue): Kiểm tra điện áp là gì của mạng điện. Hầu hết các hệ thống này hoạt động ở mức điện hạ thế tiêu chuẩn (380/400/415V). Một số ứng dụng công nghiệp nặng có thể yêu cầu mức 690V.

2. Tính Dòng Ngắn Mạch (FIC) và Khả Năng Ngắt (Icu/Ics)

Đây là thông số an toàn quan trọng nhất. Khả năng ngắt (Icu) của ACB phải luôn lớn hơn (≥) dòng ngắn mạch cực đại (FIC) tính toán tại điểm lắp đặt, và Ics nên bằng 100% Icu cho các ứng dụng quan trọng.

Đây là thông số quan trọng nhất quyết định sự an toàn của ACB.

• Dòng ngắn mạch cực đại (FIC): Là dòng điện lớn nhất có thể xảy ra tại điểm lắp đặt ACB khi có sự cố chập mạch. Nguồn cấp chính cho dòng ngắn mạch này thường là từ máy biến áp (MBA).
• Công thức tính toán: Có thể sử dụng phần mềm chuyên dụng (ETAP) hoặc công thức ước tính nhanh:


  FIC (kA) = (Công suất định mức của máy biến áp (kVA) / (%Trở kháng x √3 x Ue (kV)))

• Khả Năng Ngắt (Breaking Capacity – Icu): Phải chọn ACB có Icu ≥ FIC.
  • Icu (Ultimate Breaking Capacity): Khả năng ACB ngắt thành công 1 lần dòng ngắn mạch cực đại mà không bị phá hủy.
  • Ics (Service Breaking Capacity): Khả năng ngắt lặp lại. Đối với Data Center và các ứng dụng quan trọng, luôn yêu cầu Ics = 100% Icu để đảm bảo độ bền và khả năng tái lập tức thời sau sự cố.

Khuyến cáo: Với trung tâm dữ liệu, ưu tiên chọn loại HU (High Ultimate) với Icu cao (ví dụ: 100kA hoặc 150kA) để chịu được dòng sự cố lớn mà không hỏng hóc.

3. Đánh Giá Môi Trường và Kiểu Lắp Đặt

Cần xem xét nhiệt độ, độ ẩm, bụi bẩn (IP) và chọn kiểu lắp đặt. Kiểu rút (Drawable) là bắt buộc cho Data Center để bảo trì nhanh, không gián đoạn điện.

ACB sẽ được lắp trong tủ điện là gì? Môi trường vận hành ảnh hưởng trực tiếp đến tuổi thọ thiết bị.

• Môi trường: Kiểm tra nhiệt độ vận hành tiêu chuẩn (-5°C đến +40°C), độ ẩm (lên đến 90%), và mức độ bụi bẩn. Nếu lắp đặt ngoài trời, vỏ tủ điện phải đạt IP ≥ 54.
• Kiểu lắp đặt (Form):
  • Loại cố định (Fixed): Lắp vít cố định vào tủ, chi phí thấp hơn.
  • Loại rút (Drawable): Lắp trên một khung kéo. Đây là lựa chọn bắt buộc cho các hệ thống quan trọng (Data Center, bệnh viện) vì cho phép bảo trì, thay thế ACB nhanh chóng mà không cần ngắt điện toàn hệ thống.
• Bảo trì an toàn: Ưu tiên ACB có chức năng ERMS (Energy Reduction Maintenance Setting) để giảm mức năng lượng sự cố khi kỹ sư thực hiện bảo trì, tăng tính an toàn.

4. Tích Hợp Giám Sát Thông Minh (BMS/SCADA)

ACB hiện đại phải là một thiết bị IoT, hỗ trợ giao thức Modbus/Ethernet để kết nối vào hệ thống BMS/SCADA, cho phép giám sát từ xa và bảo trì dự đoán.

ACB hiện đại không chỉ là một thiết bị đóng cắt cơ khí, mà còn là một thiết bị IoT (Internet of Things) thu thập dữ liệu.

• Kết nối: Chọn ACB hỗ trợ các giao thức chuẩn như Modbus, Profibus, hoặc Ethernet.
• Chức năng: Thiết bị phải có khả năng tích hợp vào hệ thống giám sát năng lượng (PME) hoặc BMS/SCADA để giám sát thời gian thực, ghi lại dữ liệu sự cố (SOE), và kiểm tra thông minh (SPTU).
• Lợi ích: Giúp dự đoán bảo trì, phân tích lỗi và giảm thời gian downtime xuống mức thấp nhất. Tính năng NFC (giao tiếp tầm gần) cũng rất hữu ích, cho phép kỹ sư dùng điện thoại kiểm tra nhanh trạng thái ACB mà không cần mở tủ.

5. Tuân Thủ Tiêu Chuẩn Kỹ Thuật (IEC/UL)

ACB phải có chứng nhận tuân thủ IEC 60947-2 (Quốc tế) hoặc UL 489/1066 (Bắc Mỹ) để đảm bảo an toàn và pháp lý khi nghiệm thu.

Đảm bảo ACB tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt.

• IEC 60947-2: Tiêu chuẩn quốc tế cơ bản cho thiết bị đóng cắt hạ thế.
• UL 489 / UL 1066: Tiêu chuẩn bắt buộc cho thị trường Mỹ và Canada.
• Luôn yêu cầu nhà cung cấp cung cấp đầy đủ chứng nhận (CO/CQ) để phục vụ công tác kiểm định và nghiệm thu hệ thống.

So Sánh Các Dòng ACB Phổ Biến Trên Thị Trường

Các thương hiệu lớn như Schneider, Siemens, và CHINT (NA8) đều cung cấp dải sản phẩm cạnh tranh, với dòng định mức từ 630A đến 7500A và Icu lên đến 150kA, hỗ trợ đầy đủ tính năng thông minh.

Các thương hiệu lớn như Schneider Electric, Siemens, và CHINT đều cung cấp các giải pháp ACB cạnh tranh, mỗi loại có ưu điểm riêng:

Lưu ý: Dòng Masterpact của Schneider còn có các model tiên tiến hơn như Masterpact MTZ và các dòng nhỏ hơn như Masterpact NT hoặc dòng kinh tế EasyPact MVS, tùy thuộc vào yêu cầu dự án.

Nhận định: Chọn ACB dựa trên yêu cầu kỹ thuật và ngân sách. NA8 (CHINT) đang là lựa chọn tối ưu chi phí với dải dòng và Icu rất cao.

Lưu Ý Quan Trọng Khi Vận Hành và Bảo Trì ACB

Lưu ý quan trọng nhất là không bao giờ chọn Icu thấp hơn dòng ngắn mạch (FIC) để tiết kiệm chi phí, và phải thực hiện scan nhiệt, bảo trì định kỳ để phát hiện rủi ro sớm.

Việc bảo trì hệ thống điện định kỳ cho ACB là tối quan trọng để đảm bảo hoạt động tin cậy.

1. Kiểm tra FIC: Luôn sử dụng phần mềm chuyên dụng hoặc đơn vị tư vấn độc lập để thẩm tra lại tính toán FIC trước khi lắp đặt, tránh chọn Icu quá thấp.
2. Bảo trì định kỳ: Tuân thủ nghiêm ngặt quy trình bảo trì tủ điện hạ thế. Kiểm tra tiếp điểm, cơ cấu lò xo, và vệ sinh buồng dập hồ quang mỗi 6 tháng hoặc 1 năm.
3. Scan nhiệt: Thường xuyên thực hiện dịch vụ scan nhiệt tủ điện (Thermal Scan) để phát hiện các điểm tiếp xúc lỏng, quá nhiệt (hot spot) trước khi chúng phát triển thành sự cố.
4. Sai lầm phổ biến: Chọn Icu thấp để tiết kiệm chi phí ban đầu. Đây là sai lầm nghiêm trọng, vì khi sự cố xảy ra, ACB sẽ bị phá hủy, gây thiệt hại lớn hơn gấp nhiều lần.

Câu Hỏi Thường Gặp (FAQ) Về ACB

Các câu hỏi phổ biến tập trung vào sự khác biệt giữa ACB và MCCB, cách tính dòng ngắn mạch (FIC), và khả năng ứng dụng của các dòng ACB cụ thể cho Data Center.

1. ACB khác MCCB như thế nào?

ACB dùng cho bảo vệ tổng đầu nguồn (dòng >630A, Icu rất cao), trong khi MCCB dùng cho các nhánh phụ tải nhỏ hơn.

Đây là hai loại Aptomat (CB) khác nhau. ACB (Máy cắt không khí) thường có dòng định mức lớn (≥630A, lên đến 7500A) và Icu rất cao, dùng làm bảo vệ tổng đầu nguồn. Trong khi đó, MCCB (Aptomat khối) thường dùng cho các nhánh phụ tải nhỏ hơn (100A – 3200A).

2. Làm cách nào để tính nhanh FIC?

Công thức tính nhanh FIC (A) = (Công suất MBA (kVA) x 1000) / (√3 x Điện áp Ue (V) x %Trở kháng MBA).

FIC là dòng ngắn mạch, được tính dựa trên nguồn cấp (thường là MBA). Công thức:

FIC (A) = (Công suất MBA (kVA) x 1000) / (√3 x Điện áp Ue (V) x %Trở kháng MBA)

3. ACB NA8 (CHINT) có phù hợp cho trung tâm dữ liệu không?

Có. Dòng NA8 với Icu 150kA và dải dòng 7500A, tích hợp SOE/NFC và Modbus, hoàn toàn đáp ứng tốt yêu cầu kỹ thuật của Data Center với chi phí cạnh tranh.

Có. Với tùy chọn Icu lên đến 150kA, dải dòng rộng đến 7500A, và tích hợp đầy đủ SOE/NFC và giao tiếp Modbus, NA8 đáp ứng tốt các yêu cầu kỹ thuật khắt khe của Data Center với chi phí cạnh tranh.

Kết Luận

Lựa chọn ACB đúng chuẩn là một khoản đầu tư cho an toàn và sự liên tục của hệ thống, đòi hỏi tính toán Icu chính xác, dự phòng In hợp lý và tích hợp giám sát thông minh.

Đầu tư vào một chiếc ACB đúng chuẩn không phải là chi phí, mà là đầu tư cho sự an toàn và tính liên tục của hệ thống. Việc tính toán chính xác Icu, lựa chọn In dự phòng hợp lý và tích hợp giám sát thông minh là ba trụ cột để bảo vệ các cơ sở hạ tầng quan trọng như trung tâm dữ liệu.

Tại KTH Electric, chúng tôi không chỉ cung cấp các dòng ACB hàng đầu thị trường mà còn cung cấp dịch vụ kỹ thuật điện toàn diện. Đội ngũ chuyên gia của chúng tôi sẵn sàng thực hiện đánh giá hệ thống điện của bạn, tư vấn giải pháp và thực hiện bảo trì tủ điện hạ thế chuyên nghiệp.

Liên hệ với KTH Electric ngay hôm nay để nhận tư vấn kỹ thuật miễn phí cho dự án của bạn.
