Công Suất Định Mức Của Máy Biến Áp: Cách Tính Và Chọn (kVA) Chuẩn 2025

Chọn đúng công suất định mức của máy biến áp là một trong những quyết định kỹ thuật quan trọng nhất khi thiết kế hệ thống điện. Chọn thiếu công suất (undersize) dẫn đến quá tải, giảm tuổi thọ thiết bị và nguy cơ cháy nổ. Chọn thừa công suất (oversize) gây lãng phí vốn đầu tư và vận hành không hiệu quả ở mức tải thấp.

Bài viết này sẽ hướng dẫn bạn chi tiết từ A-Z cách hiểu, tính toán và lựa chọn công suất định mức (S, đơn vị kVA) cho máy biến áp của bạn để đảm bảo an toàn, hiệu quả và tối ưu chi phí.

Công suất định mức của máy biến áp là gì?

Công suất định mức (S) là công suất biểu kiến tối đa (tính bằng kVA) mà máy biến áp có thể cung cấp liên tục (17-20 năm) mà không vượt quá giới hạn nhiệt độ cho phép, đảm bảo vận hành an toàn và đúng tuổi thọ thiết kế.

Công suất định mức (S), hay còn gọi là công suất biểu kiến, là tổng công suất tối đa mà máy biến áp có thể cung cấp liên tục (ví dụ: 17-20 năm) mà không vượt quá giới hạn nhiệt độ cho phép, khi vận hành ở điện áp (U), tần số (f) và các điều kiện làm mát tiêu chuẩn do nhà sản xuất quy định.

Đặc điểm quan trọng:

• Đơn vị tính: Luôn là kVA (kilovolt-Ampe).
• Tại sao là kVA mà không phải kW? Công suất định mức được tính bằng kVA vì nó bao gồm cả công suất tác dụng (P – kW) (công suất sinh ra công hữu ích) và công suất phản kháng (Q – kVAr) (công suất cần thiết để tạo từ trường). Công suất (P) bạn thực sự sử dụng chỉ là một phần của công suất biểu kiến S.

Việc hiểu rõ sự khác biệt này là chìa khóa để tính toán chính xác.

Công thức tính công suất máy biến áp (1 pha & 3 pha)

Đối với máy 1 pha, công thức là S = U × I. Đối với máy 3 pha, công thức là S = √3 × U × I. Trong đó S là công suất (VA), U là điện áp (V), và I là dòng điện (A).

Để xác định công suất định mức S của một máy biến áp đang vận hành hoặc từ thông số kỹ thuật, bạn cần biết điện áp và dòng điện định mức của nó.

1. Đối với máy biến áp 1 pha

Công thức tính công suất máy biến áp 1 pha là: S = U × I. Trong đó S là công suất biểu kiến (VA), U là điện áp định mức (V), và I là cường độ dòng điện định mức (A).

Công thức tính rất đơn giản:

• S: Công suất biểu kiến (VA)
• U: Điện áp định mức (V)
• I: Cường độ dòng điện định mức (A)

Liên kết tham khảo: Tìm hiểu thêm về máy biến áp 1 pha.

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

2. Đối với máy biến áp 3 pha

Công thức tính công suất máy biến áp 3 pha là: S = √3 × U × I (khoảng 1.732 × U × I). Trong đó S là công suất biểu kiến (VA), U là điện áp dây (V), và I là dòng điện dây (A).

Đây là loại máy phổ biến nhất trong công nghiệp và các trạm biến áp phân phối.

• S: Công suất biểu kiến (VA)
• U: Điện áp dây định mức (V)
• I: Cường độ dòng điện dây định mức (A)
• √3: Khoảng 1.732

Liên kết tham khảo: Xem chi tiết về máy biến áp 3 pha và so sánh máy 1 pha và 3 pha.

Bảng tóm tắt công thức:

Cách chọn công suất máy biến áp (S) theo tổng tải (P)

Công thức “vàng” để chọn công suất máy biến áp là: S_chọn = (P_tổng / cos(φ)) × k_{dự phòng}. Bạn lấy tổng công suất tải (kW), chia cho hệ số công suất (thường là 0.8), sau đó nhân với hệ số dự phòng (1.15 đến 1.25).

Đây là bước thực tế quan trọng nhất: Làm thế nào để chọn một máy biến áp mới dựa trên nhu cầu phụ tải của bạn?

Công thức “vàng” để lựa chọn sơ bộ:

Trong đó:

1. P_tổng (kW): Là tổng công suất tác dụng (kW) của tất cả các thiết bị, máy móc mà bạn dự kiến sử dụng đồng thời.
2. cos(φ) (Hệ số công suất):
   • Đây là yếu tố cực kỳ quan trọng, thể hiện mức độ hiệu quả của việc sử dụng điện.
   • Hệ số này thường dao động từ 0.7 đến 0.9 (nếu không có thông số chính xác, bạn có thể tạm lấy trung bình là 0.8 để tính toán).
   • Tìm hiểu sâu hơn về hệ số công suất (cosφ).
3. k_{dự phòng} (Hệ số an toàn):
   • Đây là hệ số dự phòng cho việc mở rộng tải trong tương lai và tránh cho máy hoạt động non tải.
   • Thường chọn từ 1.15 đến 1.25 (tương đương dự phòng 15% – 25%).

📌 Ví dụ thực tế:

Giả sử bạn cần cấp điện cho một phân xưởng có tổng phụ tải tính toán là 200 kW. Hệ số công suất trung bình của xưởng là 0.8.

Bước 1: Tính công suất biểu kiến yêu cầu (kVA).
S_{yêu cầu} = P_tổng / cos(φ) = 200 kW / 0.8 = 250 kVA

Bước 2: Áp dụng hệ số dự phòng (chọn 1.15).
S_chọn = S_{yêu cầu} × k_{dự phòng} = 250 kVA × 1.15 = 287.5 kVA

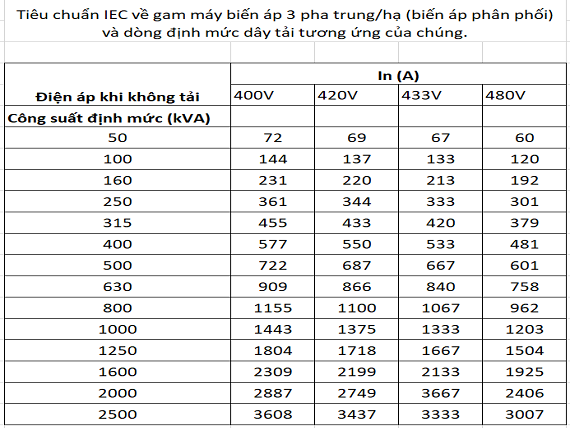

Bước 3: Chọn máy biến áp tiêu chuẩn.
Không có máy biến áp nào sản xuất chính xác 287.5 kVA. Bạn phải chọn máy có công suất định mức tiêu chuẩn gần nhất và cao hơn giá trị này.

Sau khi chọn máy biến áp, bạn cũng cần chọn Aptomat (CB) theo công suất tương ứng để bảo vệ.

Ảnh hưởng của Hệ số Công suất (cosφ) và Tổn hao

Hệ số cos(φ) thấp (dưới 0.8) buộc máy biến áp phải chịu dòng điện cao hơn để cung cấp cùng một công suất P (kW), gây lãng phí, sụt áp và tăng chi phí. Tổn hao trong máy (tổn hao sắt và đồng) sinh ra nhiệt và làm giảm hiệu suất vận hành.

1. Ý nghĩa của Hệ số Công suất (cosφ)

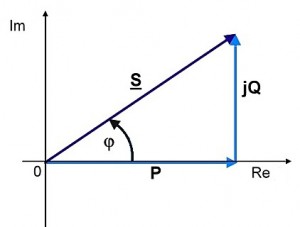

Câu trả lời ngắn: Hệ số công suất cos(φ) là tỷ lệ giữa công suất tác dụng (kW) và công suất biểu kiến (kVA). cao (gần 1.0) có nghĩa là hệ thống hiệu quả. thấp (ví dụ 0.7) gây tổn thất năng lượng. Giải pháp là lắp tủ bù 3 pha để nâng cos(φ).

Như đã thấy ở trên, cos(φ) thấp là “kẻ thù” của hiệu suất:

• cos(φ) thấp (ví dụ 0.7): Máy biến áp phải “gồng” lên một dòng điện lớn hơn để cung cấp đủ công suất kW cho tải. Điều này đòi hỏi bạn phải mua máy kVA lớn hơn, dây dẫn to hơn và chịu tổn thất điện năng nhiều hơn.
• cos(φ) cao (gần 1.0): Hệ thống hiệu quả, S (kVA) gần bằng P (kW).

Giải pháp: Nếu cos(φ) của hệ thống quá thấp, giải pháp là lắp đặt tủ bù 3 pha (tụ bù công suất) để nâng cao hệ số công suất, giảm gánh nặng cho máy biến áp.

2. Các loại tổn hao trong máy biến áp

Có hai loại tổn hao chính: Tổn hao không tải (tổn hao sắt), xảy ra ở lõi thép khi máy có điện (kể cả khi không tải), và Tổn hao có tải (tổn hao đồng), xảy ra ở cuộn dây khi có dòng điện chạy qua. Cả hai đều sinh ra nhiệt và làm giảm hiệu suất.

Hiệu suất của máy biến áp không bao giờ là 100% do tổn thất năng lượng, chủ yếu gồm 2 loại:

1. Tổn hao không tải (Tổn hao sắt): Xảy ra do quá trình từ hóa lõi thép. Tổn hao này gần như không đổi miễn là máy biến áp được kết nối vào lưới điện (kể cả khi không có tải). Bạn có thể xem cách thí nghiệm đo tổn hao không tải để hiểu rõ hơn.
2. Tổn hao có tải (Tổn hao đồng): Xảy ra do điện trở của cuộn dây, tỷ lệ với bình phương dòng điện tải. Tải càng lớn, tổn hao này càng cao.

Tổng các loại tổn thất trong máy biến áp này sinh ra nhiệt, làm nóng máy.

Các chế độ làm việc và bảo trì máy biến áp

Máy biến áp có 3 chế độ: Định mức (lý tưởng, hiệu quả nhất), Dưới tải (không kinh tế, lãng phí), và Quá tải (cực kỳ nguy hiểm, gây hỏng cách điện, giảm tuổi thọ). Bảo trì định kỳ là bắt buộc để đảm bảo an toàn.

1. Các chế độ vận hành

Vận hành quá tải (> S định mức) gây nóng và hỏng dầu, hỏng cách điện, chỉ cho phép tạm thời trong thời gian rất ngắn. Vận hành dưới tải (< 50%) gây lãng phí và ảnh hưởng lưới điện. Chế độ định mức là tối ưu nhất.

• Chế độ định mức (S tải ≈ S định mức): Chế độ lý tưởng, máy hoạt động hiệu quả nhất.
• Chế độ dưới tải (S tải < 50% S định mức): Vận hành không kinh tế. Hiệu suất thấp, cos(φ) của hệ thống bị kéo xuống.
• Chế độ quá tải (S tải > S định mức): Cực kỳ nguy hiểm.
  • Quá tải nhẹ (<40%): Có thể cho phép trong thời gian ngắn (vài giờ, tùy nhà sản xuất) nhưng sẽ làm giảm tuổi thọ.
  • Quá tải nặng: Gây phát nhiệt nghiêm trọng, làm hỏng lớp cách điện, hỏng dầu máy biến áp, và có thể dẫn đến sự cố nghiêm trọng.

2. Tầm quan trọng của bảo trì định kỳ

Bảo trì hệ thống điện và máy biến áp định kỳ giúp máy đạt tuổi thọ thiết kế (17-20 năm). Các công việc quan trọng bao gồm đo điện trở cách điện, đo điện trở một chiều (DC), và lọc dầu máy biến áp.

Để máy biến áp hoạt động đúng công suất định mức và đạt tuổi thọ 20 năm, việc bảo trì là bắt buộc. Vận hành liên tục mà không kiểm tra sẽ dẫn đến các sự cố không đáng có.

Các công việc bảo trì then chốt bao gồm:

• Kiểm tra nhiệt độ dầu và thân máy.
• Đo điện trở cách điện của cuộn dây.
• Đo điện trở một chiều (DC) của cuộn dây.
• Thực hiện dịch vụ lọc dầu máy biến áp để loại bỏ cặn bẩn và hơi ẩm.

Tuân thủ quy định bảo dưỡng trạm biến áp là yêu cầu pháp lý và kỹ thuật để đảm bảo an toàn.

Kết luận

Hiểu rõ công suất định mức (kVA) là bước đầu tiên và quan trọng nhất để lựa chọn, vận hành máy biến áp. Luôn nhớ công thức S = (P / cos(φ)) × k_{dự phòng} và chọn máy có công suất tiêu chuẩn cao hơn gần nhất.

Việc tính toán và xây dựng trạm biến áp đòi hỏi chuyên môn kỹ thuật cao. Nếu bạn không chắc chắn, hãy liên hệ với các chuyên gia.
