Công Tơ Điện Tử 3 Pha: Cẩm Nang Kỹ Thuật Toàn Diện & Giải Pháp Tối Ưu Hóa Năng Lượng Cho Doanh Nghiệp

Trong kỷ nguyên Cách mạng Công nghiệp 4.0 và chuyển đổi số ngành điện, việc đo đếm năng lượng không chỉ dừng lại ở việc ghi nhận “số điện” hàng tháng. Đối với các nhà máy sản xuất, tòa nhà thương mại và cơ sở hạ tầng trọng yếu, dữ liệu đo đếm chính là chìa khóa để kiểm soát chi phí, tuân thủ quy định và tối ưu hóa vận hành.

Tuy nhiên, nhiều doanh nghiệp vẫn đang đối mặt với sai số từ công tơ cơ truyền thống, chi phí nhân công tốn kém cho việc đọc số thủ công, và tình trạng bị phạt tiền oan do không kiểm soát được hệ số công suất (cos phi).

Công tơ điện tử 3 pha chính là giải pháp công nghệ giải quyết triệt để các vấn đề này. Bài viết này, dưới góc nhìn chuyên môn kỹ thuật của KTH ELECTRIC, sẽ phân tích sâu về cấu trúc, lợi ích và chiến lược lựa chọn, giúp doanh nghiệp bạn biến thiết bị đo đếm thành một công cụ quản lý năng lượng thông minh.

Công Tơ Điện Tử 3 Pha Là Gì? (Và Tại Sao Công Tơ Cơ Đã Lỗi Thời)

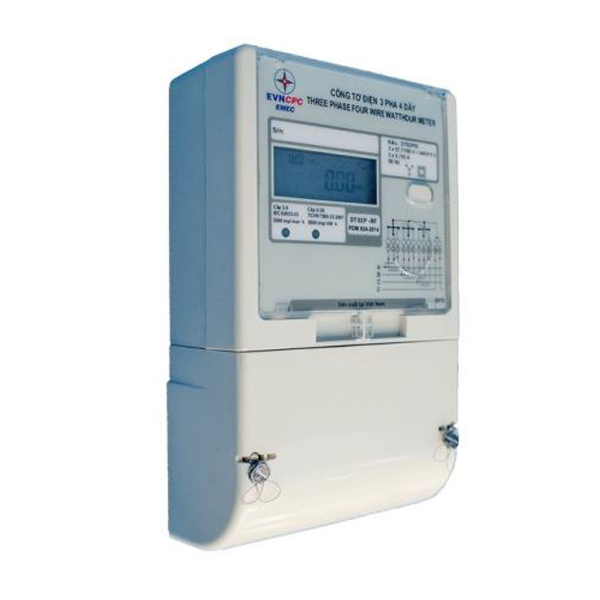

Công tơ điện tử 3 pha là thiết bị đo đếm điện năng lưới 3 pha, sử dụng vi xử lý và linh kiện điện tử. Ưu điểm chính là độ chính xác vượt trội (Cl. 1.0, 0.5S), bền bỉ, và tích hợp các tính năng thông minh như đo 2 chiều, đa biểu giá và đọc số từ xa.

Công tơ điện tử 3 pha (3-Phase Electronic Energy Meter) là thiết bị sử dụng các linh kiện điện tử, bộ vi xử lý (microprocessor) và cảm biến (như biến dòng, điện trở shunt) để đo lường và ghi nhận các đại lượng điện trong lưới 3 pha.

Không giống như công tơ cơ khí (dùng đĩa nhôm quay và bộ đếm cơ), công tơ điện tử chuyển đổi tín hiệu analog (dòng điện, điện áp) sang tín hiệu số. Điều này mang lại 4 ưu thế vượt trội:

• Độ Chính xác Vượt trội: Loại bỏ hoàn toàn ma sát cơ khí, đạt cấp chính xác cao (Cl. 1.0, 0.5S, 0.2S theo TCVN), đảm bảo tính minh bạch tuyệt đối cho hóa đơn tiền điện.
• Độ Nhạy Cao: Đo đếm chính xác ngay cả khi phụ tải rất thấp.
• Độ Bền và Ổn định: Không bị ảnh hưởng bởi rung động, từ trường bên ngoài và các yếu tố cơ học.
• Tích hợp Tính năng Thông minh: Đây là khác biệt lớn nhất, bao gồm đo đa biểu giá, đo 2 chiều, và khả năng truyền thông dữ liệu.ng.

So Sánh Nhanh: Công Tơ Điện Tử 3 Pha và Công Tơ Cơ

Công tơ điện tử 3 pha vượt trội công tơ cơ ở mọi mặt: độ chính xác cao hơn, có khả năng đo 2 chiều (cho điện mặt trời), đo đa biểu giá, đọc số từ xa, và độ bền cao hơn do không có bộ phận cơ khí mài mòn.

Phân Loại Công Tơ Điện Tử 3 Pha (Kỹ Thuật Viên KTH Cần Biết)

Công tơ điện tử 3 pha được phân loại chủ yếu theo 3 cách: (1) Phương thức đấu nối (Trực tiếp cho tải < 100A, Gián tiếp qua CT cho tải > 100A), (2) Biểu giá (1 giá hoặc 3 giá), và (3) Chức năng truyền thông (RS485, RF, PLC…).

Việc lựa chọn sai loại công tơ không chỉ gây lãng phí chi phí đầu tư mà còn có thể dẫn đến sai số đo đếm hoặc không được điện lực địa phương chấp thuận. Về cơ bản, có 3 cách phân loại chính:

Phân loại theo Phương thức Đấu nối

Đây là yếu tố kỹ thuật quan trọng nhất, quyết định công tơ có phù hợp với quy mô phụ tải hay không.

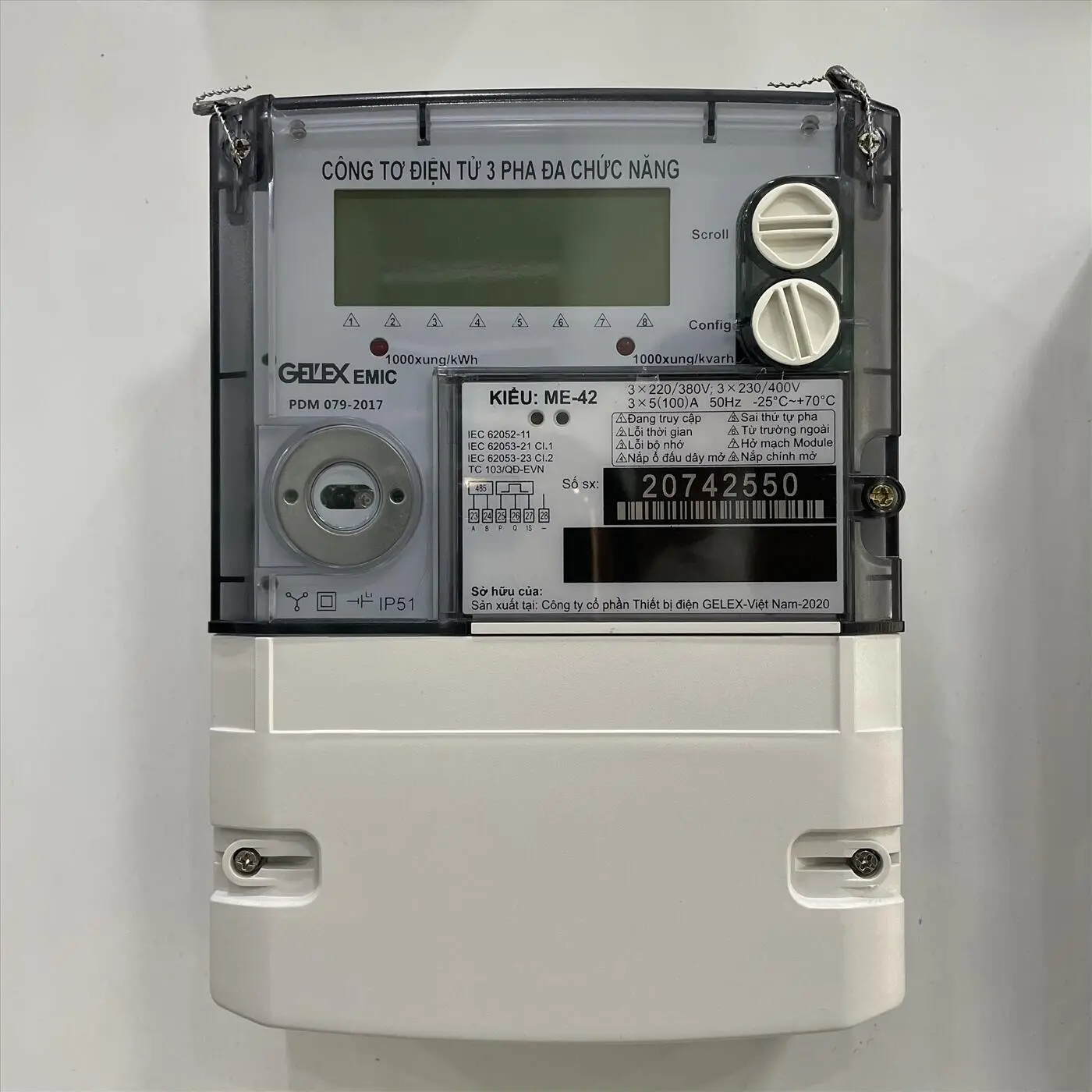

a. Công tơ điện tử 3 pha Trực tiếp

Công tơ 3 pha trực tiếp là loại đấu thẳng dây tải vào công tơ, thường dùng cho phụ tải nhỏ dưới 100A. Ví dụ: loại 10(20)A, 50(100)A. Ưu điểm là lắp đặt đơn giản, chi phí thấp.

Loại này đấu nối trực tiếp dây tải (pha và trung tính) vào công tơ.

• Đặc điểm: Thường có dòng định mức và dòng tối đa rõ ràng, ví dụ: 10(20)A, 20(40)A, 50(100)A.
• Ứng dụng: Chỉ dùng cho các phụ tải có tổng công suất nhỏ và trung bình (dòng điện dưới 100A), ví dụ như văn phòng nhỏ, nhà xưởng quy mô nhỏ, biệt thự.
• Ưu điểm: Lắp đặt đơn giản, chi phí thấp.
• Nhược điểm: Bị giới hạn bởi dòng điện tối đa (thường là 100A).

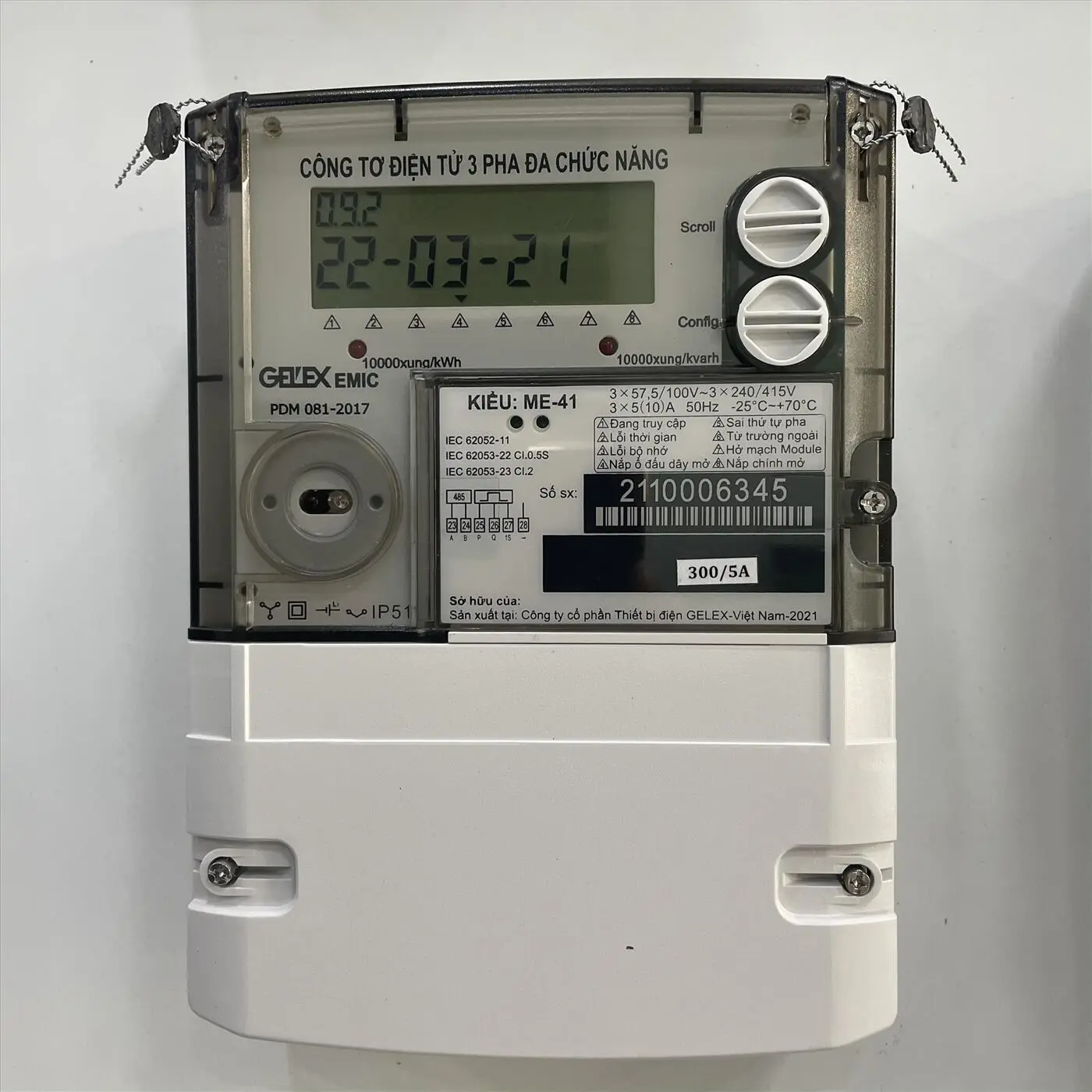

b. Công tơ điện tử 3 pha Gián tiếp

Công tơ 3 pha gián tiếp là loại bắt buộc dùng cho tải lớn (trên 100A), đấu nối qua Biến dòng (CT). Công tơ có dòng định mức nhỏ (ví dụ: 5(10)A) và chỉ số phải nhân với hệ số CT.

Loại này không đấu nối trực tiếp tải mà thông qua các thiết bị đo lường trung gian là Biến dòng (CT – Current Transformer) và đôi khi cả Biến điện áp (VT/PT).

• Đặc điểm: Dòng điện định mức của công tơ thường rất nhỏ (ví dụ: 1(2)A, 5(6)A, 5(10)A). Chỉ số đo được phải nhân với hệ số nhân (Tỷ số biến dòng, ví dụ: 500/5A thì hệ số nhân là 100).
• Ứng dụng: Bắt buộc sử dụng cho mọi phụ tải lớn (trên 100A) như nhà máy sản xuất, khu công nghiệp, tòa nhà chung cư, trung tâm thương mại.
• Ưu điểm: Không giới hạn công suất đo đếm (chỉ cần thay đổi CT cho phù hợp), an toàn hơn cho công tơ.

Góc nhìn Chuyên gia KTH: Anh Đỗ Tấn Tuấn chia sẻ

“Sai lầm phổ biến nhất chúng tôi gặp là khách hàng tự ý chọn công tơ trực tiếp 100A cho tải sát ngưỡng 80-90A. Điều này rất rủi ro khi tải khởi động hoặc tăng đột ngột. Dòng khởi động của động cơ 3 pha có thể cao gấp 5-7 lần dòng định mức, gây quá tải và giảm tuổi thọ công tơ.

Với các tải quan trọng hoặc tổng tải > 80A, KTH ELECTRIC luôn khuyến nghị sử dụng phương án gián tiếp qua CT. Chi phí đầu tư ban đầu có thể cao hơn một chút, nhưng đổi lại là sự chính xác, an toàn tuyệt đối và khả năng dễ dàng nâng cấp hệ thống trong tương lai mà không cần thay công tơ.”
– Anh Đỗ Tấn Tuấn, Trưởng phòng Kỹ thuật, KTH ELECTRIC.

Phân loại theo Biểu giá

Loại 1 giá chỉ có 1 thanh ghi tổng. Loại 3 giá (phổ biến cho B2B) tự động ghi nhận điện tiêu thụ theo 3 khung giờ (cao điểm, bình thường, thấp điểm) do EVN quy định, giúp doanh nghiệp tối ưu chi phí.

• Công tơ 1 giá: Chỉ có một thanh ghi (register) duy nhất để lưu tổng điện năng tiêu thụ (kWh). Phù hợp cho hộ gia đình hoặc khách hàng không áp dụng giá điện 3 mức.
• Công tơ 3 giá (Đa biểu giá): Đây là loại phổ biến nhất cho khách hàng B2B (sản xuất, kinh doanh). Công tơ được lập trình để tự động ghi nhận điện năng tiêu thụ vào 3 thanh ghi riêng biệt theo cách tính tiền điện theo khung giờ quy định của EVN:
  1. Giờ cao điểm (Giá cao nhất): Ví dụ: 9:30-11:30 và 17:00-20:00.
  2. Giờ bình thường:
  3. Giờ thấp điểm (Giá rẻ nhất): Ví dụ: 22:00 – 4:00.
• Lợi ích: Giúp doanh nghiệp phân tích biểu đồ phụ tải (load profile), từ đó điều chỉnh lịch sản xuất, vận hành máy móc công suất lớn (như máy nén, lò nung) vào giờ thấp điểm để tiết kiệm chi phí điện năng đáng kể.

Các Tính Năng Kỹ Thuật Then Chốt Quyết Định Chi Phí

Giá công tơ phụ thuộc vào 4 tính năng then chốt: (1) Cấp chính xác (Cl. 0.5S đắt hơn Cl. 1.0), (2) Khả năng đo 2 chiều (cho ĐMTAM), (3) Khả năng đo công suất phản kháng (kVarh), và (4) Mô-đun truyền thông (RS485, RF, GPRS).

Tại sao hai công tơ điện tử 3 pha nhìn giống nhau lại có giá chênh lệch gấp nhiều lần? Câu trả lời nằm ở các mô-đun chức năng và cấp chính xác.

a. Cấp Chính Xác (Accuracy Class – Cl.)

Cấp chính xác (Cl.) là sai số tối đa cho phép. Cấp 0.5S (sai số ±0.5%) hoặc 0.2S là cấp cao, bắt buộc cho các trạm biến áp, nhà máy lớn. Cấp 1.0 (sai số ±1%) là tiêu chuẩn phổ thông.

Theo TCVN, cấp chính xác quy định mức sai số tối đa cho phép.

• Cl. 2.0: Công tơ cơ cũ.
• Cl. 1.0: Tiêu chuẩn phổ thông cho công tơ điện tử 3 pha (sai số ±1%).
• Cl. 0.5S hoặc 0.2S: Cấp chính xác cao. Bắt buộc dùng cho các điểm đo đếm ranh giới, trạm biến áp, nhà máy lớn nơi mà 1% sai số tương đương hàng trăm triệu đồng.

b. Đo đếm 2 chiều (Giao/Nhận)

Đây là tính năng bắt buộc khi doanh nghiệp lắp đặt điện mặt trời áp mái (ĐMTAM). Công tơ sẽ ghi 2 chỉ số riêng biệt: ‘Giao’ (điện nhận từ lưới) và ‘Nhận’ (điện dư phát lên lưới) để EVN thanh toán.

Bất kỳ doanh nghiệp nào lắp đặt hệ thống điện mặt trời áp mái (ĐMTAM) đều bắt buộc phải sử dụng công tơ 2 chiều. Công tơ sẽ ghi nhận:

• Chỉ số Giao (Delivery): Điện năng nhận từ lưới EVN (khi sản xuất không đủ dùng).
• Chỉ số Nhận (Receive): Điện năng phát ngược lên lưới (khi sản xuất dư thừa).

Đây là cơ sở pháp lý duy nhất để EVN thanh toán tiền điện mặt trời cho doanh nghiệp.

c. Đo Công Suất Phản Kháng (kVarh – 4 Góc phần tư)

Tính năng này giúp nhà máy tránh bị EVN phạt tiền do hệ số công suất (cos phi) thấp < 0.9. Công tơ đo kVarh (4 góc phần tư) giúp kỹ sư biết khi nào cần đóng/cắt tụ bù để duy trì cos phi tối ưu.

Đây là tính năng “tiết kiệm tiền” cho nhà máy. Lưới điện yêu cầu hệ số công suất (cos phi) phải cao (thường > 0.9) để tránh tổn hao.

• Các tải cảm (động cơ, máy biến áp) sinh ra công suất phản kháng (vô công).
• Nếu cos phi < 0.9, doanh nghiệp sẽ bị EVN phạt tiền công suất phản kháng.
• Công tơ điện tử hiện đại đo được kVarh theo 4 góc phần tư, giúp kỹ sư vận hành biết chính xác khi nào cần đóng/cắt tụ bù để duy trì cos phi ở mức tối ưu, tránh bị phạt tiền công suất phản kháng.

d. Khả năng Đọc Số Từ Xa (AMR – Automatic Meter Reading)

Đây là khả năng tích hợp hệ thống (AMR). Phổ biến nhất là cổng RS485 (dùng giao thức Modbus) để kết nối vào hệ thống SCADA/BMS. Các loại khác gồm RF, PLC, hoặc GPRS/4G.

Đây là xu hướng tất yếu của EVN và doanh nghiệp thông minh.

• Loại cơ bản: Chỉ có cổng quang (Optical Port) để đọc tại chỗ bằng máy tính.
• Loại nâng cao: Tích hợp mô-đun truyền thông:
  • RS485 (Giao thức Modbus): Phổ biến nhất trong công nghiệp. Cho phép kết nối nhiều công tơ về một bộ điều khiển trung tâm (PLC) hoặc hệ thống SCADA/BMS.
  • RF (Radio Frequency): Như model DT03P-RF. Dùng sóng radio để thu thập dữ liệu trong phạm vi vài trăm mét về bộ thu (DCU).
  • PLC (Power Line Communication): Dùng chính đường dây điện để truyền dữ liệu.
  • GPRS/3G/4G: Gắn SIM card, truyền dữ liệu thẳng về máy chủ cloud.

Hướng Dẫn Sơ Đồ Đấu Nối & Lắp Đặt An Toàn (TCVN)

Việc lắp đặt công tơ 3 pha cực kỳ nguy hiểm, đòi hỏi kỹ thuật viên có chuyên môn. Luôn ngắt điện tuyệt đối, dùng đồ bảo hộ, siết chặt đầu cos và đấu đúng thứ tự pha để tránh cháy nổ hoặc đo sai.

Việc lắp đặt công tơ điện 3 pha đòi hỏi chuyên môn kỹ thuật cao và phải tuân thủ nghiêm ngặt các quy định an toàn điện.

Tuyên bố Miễn trừ Trách nhiệm: Các hướng dẫn dưới đây chỉ mang tính chất tham khảo học thuật. KTH ELECTRIC khuyến cáo chỉ những kỹ thuật viên có chứng chỉ hành nghề và được đào tạo bài bản mới được thực hiện thao tác đấu nối. Mọi sai sót trong quá trình lắp đặt có thể gây nguy hiểm chết người và hư hỏng thiết bị. KTH ELECTRIC không chịu trách nhiệm cho bất kỳ sự cố nào phát sinh từ việc tự ý làm theo hướng dẫn này.

Các Nguyên Tắc An Toàn Vàng

Bốn nguyên tắc vàng: (1) Ngắt điện tuyệt đối (ngắt CB tổng), (2) Sử dụng dụng cụ bảo hộ cách điện, (3) Siết chặt tất cả đầu cos, (4) Đấu đúng thứ tự pha (L1, L2, L3).

1. Ngắt điện tuyệt đối: Luôn ngắt Aptomat (CB) tổng và kiểm tra bằng bút thử điện trước khi thao tác.
2. Sử dụng dụng cụ bảo hộ: Găng tay cách điện, giày bảo hộ, kìm tuốt/bấm cos chuyên dụng.
3. Siết chặt đầu cos: Các điểm tiếp xúc lỏng lẻo (move) là nguyên nhân hàng đầu gây phát nhiệt, tia lửa điện và cháy nổ. Phải bấm đầu cos và siết ốc vít với lực vừa đủ.
4. Đúng thứ tự pha: Đấu sai thứ tự pha (L1, L2, L3) có thể khiến công tơ báo lỗi hoặc đo sai (đặc biệt với các tải động cơ).

Sơ đồ Đấu nối Công tơ 3 pha (Ví dụ)

Loại trực tiếp thường có 8 cổng (4 vào, 4 ra). Loại gián tiếp phức tạp hơn (thường 11 cổng), yêu cầu đấu nối tín hiệu điện áp (P1, P2, P3) và tín hiệu dòng điện (S1, S2) từ cuộn thứ cấp của Biến dòng (CT).

(Lưu ý: Luôn tham khảo sơ đồ in trên nắp công tơ của nhà sản xuất cụ thể)

• Đối với loại Trực tiếp (8 cổng):
  • Cổng 1, 3, 5: Dây Pha 1, Pha 2, Pha 3 (Nguồn vào).
  • Cổng 2, 4, 6: Dây Pha 1, Pha 2, Pha 3 (Ra tải).
  • Cổng 7: Dây Trung tính (Nguồn vào).
  • Cổng 8: Dây Trung tính (Ra tải).

• Đối với loại Gián tiếp (11 cổng):
  • Sơ đồ này phức tạp hơn đáng kể, yêu cầu đấu nối các đầu vào điện áp (P1, P2, P3, Pn) và các đầu vào dòng điện (k, l) từ cuộn thứ cấp của Biến dòng (CT).
  • Ví dụ: Cổng 1 (Vào Pha 1), Cổng 2 (Vào Dòng Pha 1 – S1), Cổng 3 (Ra Dòng Pha 1 – S2),…
  • Cảnh báo: Đấu sai cực tính S1/S2 của CT hoặc hở mạch thứ cấp CT khi đang có tải là cực kỳ nguy hiểm, có thể gây nổ biến dòng.
