Cột Thu Lôi Là Gì? Giải Pháp Chống Sét & Tiêu Chuẩn TCVN 9385

Cột Thu Lôi Là Gì?

Cột thu lôi (Kim thu sét) là thiết bị đầu cuối trong hệ thống chống sét, có nhiệm vụ chủ động tạo ra dòng tiên đạo để đón bắt tia sét và dẫn dòng điện năng lượng cao xuống đất an toàn, ngăn chặn sự phá hủy kết cấu công trình.

Trong thuật ngữ chuyên ngành cơ điện (M&E), Cột thu lôi (hay chính xác hơn là Kim thu sét – Air Termination) là thành phần tiên phong, nằm ở vị trí cao nhất trong một hệ thống chống sét tiêu chuẩn.

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Nhiệm vụ cốt lõi của cột thu lôi không phải là để “xua đuổi” sét, mà ngược lại, nó đóng vai trò là một điểm thu hút chủ động. Nó tạo ra một đường dẫn ưu tiên để đón dòng điện tích cực lớn từ tia sét, dẫn nó di chuyển an toàn xuống đất thay vì đánh vào kết cấu công trình hay con người.

Tại sao công trình bắt buộc phải có cột thu lôi?

Sét luôn tìm đường đi có điện trở thấp nhất xuống đất. Nếu không có hệ thống thu sét, chính ngôi nhà, bồn nước hoặc cơ thể con người sẽ trở thành vật dẫn điện bất đắc dĩ.

Bản chất của sét là sự phóng điện giữa các đám mây mang điện tích âm và mặt đất mang điện tích dương. Khi cường độ điện trường vượt quá giới hạn cách điện của không khí, sự phóng điện xảy ra.

• Nếu không có cột thu lôi: Sét sẽ đánh vào điểm cao nhất hoặc vật dẫn điện tốt nhất (bồn nước, ăng-ten, góc tường ẩm).
• Nếu có cột thu lôi: Sét được kiểm soát đường đi, bảo vệ an toàn cho tài sản và tính mạng.

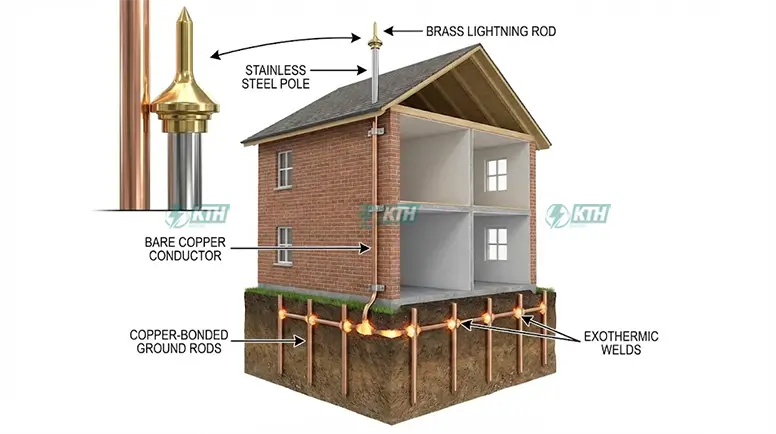

Giải Phẫu Cấu Tạo Chi Tiết Hệ Thống Chống Sét Trực Tiếp

Một hệ thống hoàn chỉnh bắt buộc gồm 3 phần: (1) Đầu kim thu sét (đón năng lượng), (2) Dây thoát sét (dẫn năng lượng), và (3) Hệ thống tiếp địa (tản năng lượng). Thiếu 1 trong 3, hệ thống vô tác dụng.

Một hệ thống bảo vệ trọn vẹn không chỉ có mỗi cây kim trên mái nhà. Theo tiêu chuẩn kỹ thuật, nó bao gồm 3 thực thể chính (Semantic Entities) không thể tách rời:

Đầu Kim Thu Lôi (Air Terminal)

Đây là bộ phận “đón đầu” tia sét.

• Vị trí: Đỉnh cao nhất của công trình.
• Phân loại: Hiện nay thị trường có hai dòng chính là kim chống sét ngoài trời cổ điển và kim hiện đại (ESE).
• Lưu ý: Kim phải được làm từ vật liệu không gỉ (Inox, Đồng thau) để chịu được thời tiết khắc nghiệt và dòng điện lớn.

Dây Thoát Sét (Down Conductor)

Dây dẫn đóng vai trò như “đường cao tốc” dẫn dòng điện sét (có thể lên tới 200kA) xuống đất.

• Vật liệu: Ưu tiên sử dụng cáp đồng trần hoặc cáp đồng bọc. Đồng là kim loại dẫn điện tốt nhất trong ứng dụng này nhờ khả năng chịu dòng xung lớn.
• Rủi ro: Nếu sử dụng dây kém chất lượng, sau thời gian dài dây sẽ bị oxy hóa, làm tăng điện trở và đứt gãy khi sét đánh, gây nguy hiểm khôn lường.
• Kỹ thuật: Dây phải được kẹp cố định chắc chắn, đi thẳng, tránh gấp khúc nhọn để hạn chế lực điện động phá hủy.

Hệ Thống Tiếp Địa (Earthing System)

Đây là phần “chìm” nhưng quan trọng nhất (chiếm 70% hiệu quả). Hệ thống này bao gồm các cọc tiếp địa đóng sâu xuống đất và liên kết với nhau.

• Mục tiêu: Tản dòng điện sét vào lòng đất nhanh nhất có thể.

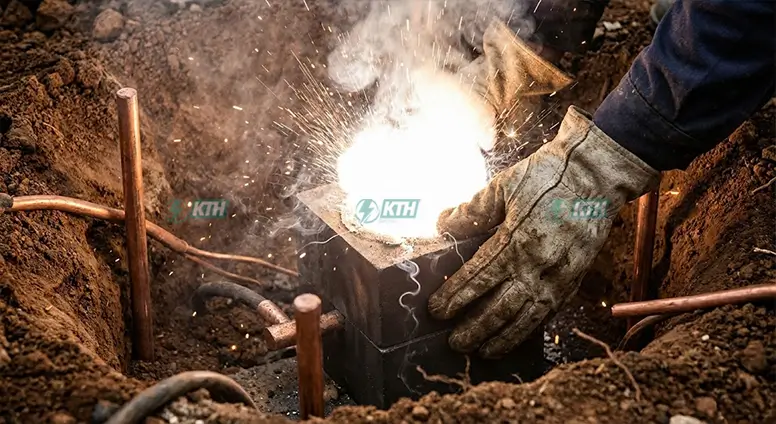

• Kết nối: Mối nối giữa dây cáp và cọc tiếp địa bắt buộc phải sử dụng công nghệ hàn hóa nhiệt để tạo ra liên kết phân tử siêu bền, không bị ăn mòn như kẹp cơ khí.

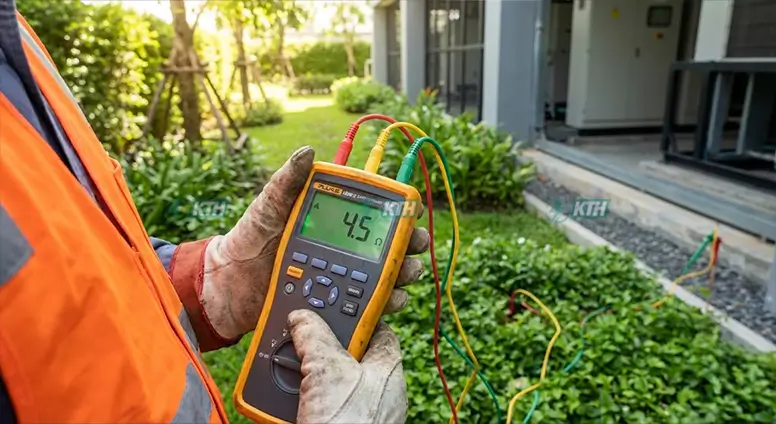

• Đo lường: Để hệ thống hoạt động, điện trở đất phải đảm bảo R ≤ 10Ω. Bạn cần thực hiện đo điện trở tiếp địa định kỳ bằng máy đo chuyên dụng.

Nguyên Lý Hoạt Động: Vật Lý Điện Trường & Tia Tiên Đạo

Cơ chế: Cột thu lôi hoạt động dựa trên “Hiệu ứng mũi nhọn” (Corona Effect). Đầu kim nhọn làm ion hóa không khí mạnh nhất, tạo đường dẫn (kênh plasma) để đón dòng sét đi xuống.

Hiểu rõ nguyên lý sẽ giúp bạn tránh bị các đơn vị thi công kém chất lượng “qua mặt”. Quá trình thu sét diễn ra trong 3 giai đoạn cực nhanh:

1. Tích tụ điện tích: Khi dông bão, đáy đám mây tích điện âm, mặt đất cảm ứng điện tích dương.
2. Hiệu ứng mũi nhọn: Tại đầu nhọn của kim chống sét ngoài trời, mật độ điện tích tập trung cao nhất, làm ion hóa không khí xung quanh và phát ra Tia tiên đạo đi lên (Upward Leader).
3. Đón bắt & Dẫn dòng: Tia tiên đạo từ kim sẽ vươn lên và “bắt” lấy tia sét từ đám mây trước khi nó chạm vào mái nhà. Dòng cường độ dòng điện khổng lồ sẽ đi qua kim -> dây dẫn -> tản vào đất.

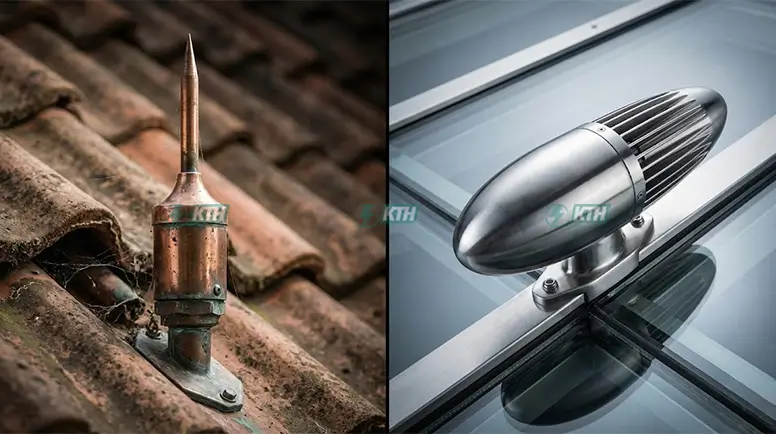

Phân Loại: Kim Cổ Điển Franklin vs. Kim Tia Tiên Đạo Sớm (ESE)

Khuyến nghị 2025: Với công trình diện tích sàn >100m2, nên ưu tiên sử dụng Kim ESE (Công nghệ chủ động) để giảm số lượng kim lắp đặt và tăng tính thẩm mỹ, bảo vệ an toàn hơn.

Việc lựa chọn loại kim phụ thuộc vào quy mô công trình (Intent: Commercial Investigation). Dưới đây là bảng so sánh chi tiết:

Lời khuyên chuyên gia: Với các nhà xưởng rộng hoặc khu vực lắp đặt điện năng lượng mặt trời, bạn nên dùng kim ESE để không bị che khuất các tấm pin và đảm bảo vùng bảo vệ rộng hơn.

Tiêu Chuẩn Kỹ Thuật & Lưu Ý Thi Công (TCVN 9385:2012)

Chỉ số vàng: Hệ thống tiếp địa chống sét trực tiếp bắt buộc phải có điện trở nối đất R ≤ 10Ω. Hệ thống cho thiết bị điện tử cần R ≤ 4Ω.

Theo TCVN 9385:2012, việc thi công chống sét phải tuân thủ nghiêm ngặt:

Quy định về Điện Trở Đất

• Hệ thống chống sét trực tiếp: R ≤ 10 Ω.
• Nếu đất có điện trở suất quá cao (đất đồi, đá), bắt buộc phải sử dụng hóa chất giảm điện trở (GEM) hoặc khoan giếng tiếp địa.
• Nếu không đạt chỉ số này, sét sẽ dội ngược (Back-flashover) gây cháy nổ tủ điện tổng MSB và các thiết bị điện tử.

Đẳng thế hệ thống (Equipotential Bonding)

Đây là lỗi sai phổ biến nhất. Khi sét đánh, đất tại khu vực tiếp địa có điện thế rất cao. Nếu không nối đẳng thế giữa hệ thống chống sét và hệ thống nối đất an toàn điện, sự chênh lệch áp sẽ phá hủy thiết bị. Đặc biệt với các công trình có nhiều thiết bị nhạy cảm như hệ thống BMS hay server, việc đẳng thế là bắt buộc.

Kết hợp Chống Sét Lan Truyền

Cột thu lôi chỉ bảo vệ vỏ nhà (chống sét trực tiếp). Để bảo vệ tivi, máy tính, hệ thống IoT (Internet of Things) bên trong, bạn cần lắp thêm thiết bị Chống sét lan truyền (SPD).

• Tham khảo giải pháp: Chống sét lan truyền cho hệ thống điện hạ thế.
• Đối với trạm biến áp, cần lắp chống sét van để bảo vệ cuộn dây máy biến áp.

Những Sai Lầm Chết Người Khi Tự Lắp Đặt Cột Thu Lôi

Cảnh báo: Tuyệt đối không sử dụng dây có tiết diện < 50mm2 và không được “quên” lắp hộp kiểm tra điện trở. Đây là nguyên nhân chính khiến hệ thống tê liệt sau 3-5 năm.

Từ kinh nghiệm thực tế kiểm định và bảo trì hệ thống điện cho hàng trăm nhà máy, KTH Electric nhận thấy các lỗi sau:

1. Dùng dây tiếp địa quá nhỏ: Dùng dây < M50. Khi sét đánh, dây nóng chảy tức thì, cắt đứt đường thoát sét.
2. Không bảo trì định kỳ: Các mối nối trong đất bị ăn mòn sau 3-5 năm làm mất tác dụng tiếp địa. Cần định kỳ thi công tiếp địa lại hoặc đo kiểm hàng năm.
3. Lắp kim gần bồn nước nhưng không liên kết: Dẫn đến phóng điện sang hệ thống nước sinh hoạt, gây giật cho người đang sử dụng nước.
4. Bỏ qua các thiết bị đo đếm: Không lắp hộp kiểm tra, dẫn đến không thể đo điện trở tiếp địa để đánh giá chất lượng hệ thống.

Câu Hỏi Thường Gặp (FAQ)

Lưu ý: Dù là nhà mái ngói, mái tôn hay mái bằng, nếu công trình cao hơn khu vực xung quanh, nguy cơ sét đánh là như nhau.

8. Kết Luận & Đề Xuất

Cột thu lôi là lá chắn sinh mệnh cho công trình của bạn. Đừng vì tiết kiệm chi phí mà chọn vật tư kém chất lượng hay bỏ qua khâu đo điện trở đất. Một hệ thống không đạt chuẩn đôi khi còn nguy hiểm hơn là không có.

Nếu bạn cần một đơn vị chuyên nghiệp để khảo sát, đo đạc địa chất và thi công hệ thống chống sét đạt chuẩn TCVN/IEC, hãy liên hệ với các kỹ sư của KTH Electric. Chúng tôi không chỉ lắp đặt kim thu sét mà còn cung cấp giải pháp tổng thể từ hàn hóa nhiệt, cải tạo bãi tiếp địa đến bảo trì định kỳ.
