Cuộn kháng 6% (6% Detuned Reactor) là thành phần cốt lõi trong các giải pháp lọc sóng hài thụ động, được thiết kế đặc biệt để bảo vệ hệ thống tụ bù tại các nhà máy sử dụng nhiều biến tần. Giá trị 6% đại diện cho tỷ lệ chính xác giữa cảm kháng và dung kháng ( $Z_L/Z_C$ ), tạo ra tần số cộng hưởng tại mức 204Hz (trên lưới 50Hz).

Việc hiểu sai về cuộn kháng 6% so với các loại 7% hay 14% có thể dẫn đến nổ tụ điện hoặc hư hỏng thiết bị nghiêm trọng. Bài viết này sẽ cung cấp kiến thức chuyên sâu về thông số kỹ thuật, bảng tra cứu và hướng dẫn cách chọn cuộn kháng tụ bù chuẩn xác nhất.

Bản Chất Kỹ Thuật: Số “6%” Có Ý Nghĩa Gì?

Số 6% thể hiện tỷ lệ trở kháng giữa cuộn cảm và tụ điện ( $Z_L/Z_C$ ), thiết lập điểm cộng hưởng tại 204Hz. Đây là thiết kế tối ưu để “hút” và triệt tiêu sóng hài bậc 5 (250Hz) một cách mạnh mẽ nhất trong lưới điện công nghiệp.

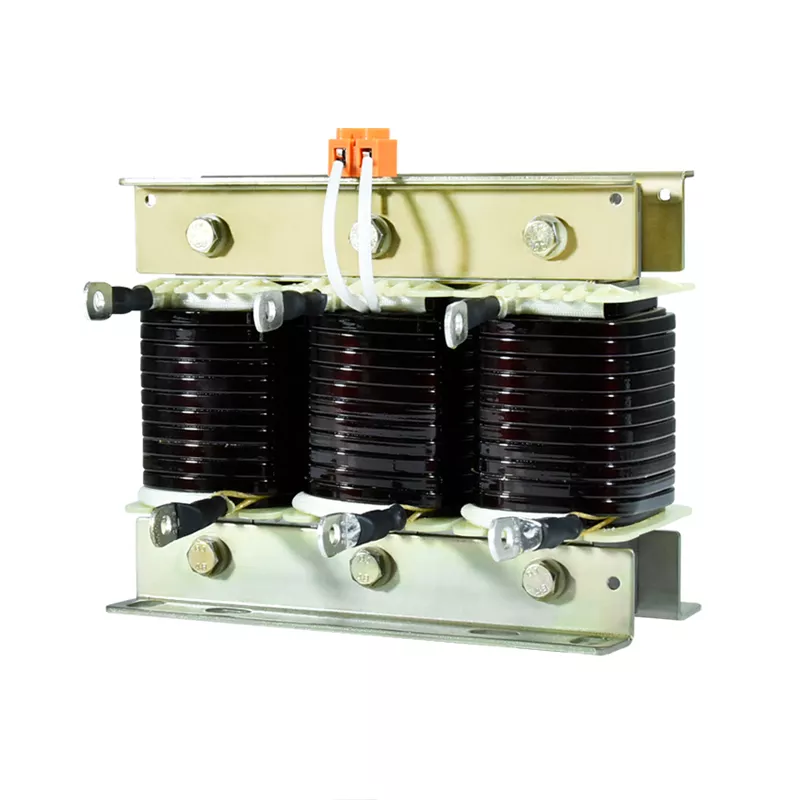

Đặc điểm của cuộn kháng 6%

Trong catalogue của các hãng lớn như Mikro hay Epcos, bạn sẽ gặp ký hiệu $p = 6\%$ hoặc $p = 7\%$ . Để hiểu rõ hơn về khái niệm cơ bản, bạn có thể tham khảo bài viết tổng quan cuộn kháng là gì. Tuy nhiên, ở góc độ chuyên sâu, số 6% mang ý nghĩa toán học và vật lý cụ thể sau:

Định Nghĩa Tỷ Lệ Kháng ( $p$ )

📌 Công thức cốt lõi: Hệ số $p$ là tỷ lệ phần trăm giữa Cảm kháng ( $Z_L$ ) và Dung kháng ( $Z_C$ ). Với cuộn 6%, ta có $Z_L = 0.06 \times Z_C$ .

Hệ số $p$ (Detuning factor) là tỷ lệ phần trăm giữa Cảm kháng của cuộn dây ( $Z_L$ ) so với Dung kháng của tụ bù ( $Z_C$ ) tại tần số cơ bản.

$p = \frac{Z_L}{Z_C} \times 100\% = 6\%$

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Mối Liên Hệ Với Tần Số Cộng Hưởng ( $f_{res}$ )

Mục đích chính của việc lắp cuộn kháng nối tiếp với tụ bù là đẩy tần số cộng hưởng của mạch LC tránh xa các bậc sóng hài đặc trưng (bậc 5, 7, 11…).

Bậc sóng hài cộng hưởng ( $h_{res}$ ) được tính như sau:

$h_{res} = \sqrt{\frac{1}{p}}$

Áp dụng với cuộn kháng 6% ( $p=0.06$ ):

$h_{res} = \sqrt{\frac{1}{0.06}} \approx \mathbf{4.08}$

Tại tần số lưới 50Hz, tần số cộng hưởng thực tế ( $f_{res}$ ) sẽ là:

$f_{res} = 50 \times 4.08 = \mathbf{204 \text{Hz}}$

Tại Sao Lại Là 4.08 (204Hz)?

📌 Giải thích: Tần số 204Hz nằm ngay dưới ngưỡng sóng hài bậc 5 (250Hz). Khoảng cách này đủ an toàn để tránh cộng hưởng nhưng đủ gần để biến mạch tụ bù thành một “bẫy” hút sạch sóng hài bậc 5.

Trong mạng điện công nghiệp, sóng hài nguy hiểm nhất thường là bậc 5 (250Hz) sinh ra bởi các tải phi tuyến 3 pha.
Nếu không có biện pháp lọc sóng hài cho tụ bù, hệ thống có thể cộng hưởng tại 250Hz gây nổ tụ.

Cuộn kháng 6% đặt điểm cộng hưởng tại 204Hz, nằm dưới mức 250Hz một khoảng an toàn (46Hz). Lúc này, mạch LC trở thành một đường dẫn trở kháng thấp đối với sóng hài bậc 5, giúp “hút” và triệt tiêu chúng.

Góc nhìn chuyên gia: Thiết kế $p=6\%$ (4.08) là một thiết kế “mạnh mẽ” (aggressive filtering). Nó nằm gần sóng hài bậc 5 hơn so với loại 7% (3.78), do đó hiệu suất lọc thường cao hơn nhưng yêu cầu tụ điện phải có độ chính xác dung lượng rất cao.

So Sánh Chuyên Sâu: Cuộn Kháng 6% vs. 7%

💡 Quyết định nhanh:
Chọn 7% cho giải pháp an toàn, bền bỉ và phổ thông. Chọn 6% khi hệ thống bị ô nhiễm sóng hài nặng (THD cao) và cần hiệu suất lọc tối đa, chấp nhận yêu cầu khắt khe về chất lượng tụ.

Nên chọn 6% hay 7% là câu hỏi thường gặp khi thiết kế tủ bù hạ thế. Dưới đây là bảng phân tích kỹ thuật chi tiết:

Đặc Điểm	Cuộn Kháng 6% (p=6%)	Cuộn Kháng 7% (p=7%)
Bậc cộng hưởng ( $h_{res}$ )	$\approx 4.08$ (204Hz)	$\approx 3.78$ (189Hz)
Khoảng cách đến bậc 5	Rất gần (4.08 so với 5)	Xa hơn (3.78 so với 5)
Hiệu quả lọc bậc 5	Rất cao. Hút sóng hài mạnh.	Khá. Đạt chuẩn an toàn.
Độ nhạy cảm với Tụ ( $C$ )	Cao. Rủi ro cộng hưởng nếu tụ lão hóa.	Thấp. An toàn hơn, dung sai lớn.
Ứng dụng tối ưu	Hệ thống cần lọc triệt để, tụ chất lượng cao.	Tiêu chuẩn công nghiệp phổ biến.

Kết luận: Nếu bạn ưu tiên sự an toàn tuyệt đối và hệ thống ít được bảo trì, hãy chọn 7%. Nếu bạn cần hiệu suất lọc tối đa cho hệ thống có độ méo sóng hài ( $THD$ ) cao, hãy cân nhắc 6% và kết hợp với quy trình bảo trì tủ điện hạ thế định kỳ.

Vấn Đề “Sống Còn”: Hiệu Ứng Nâng Áp Trên Tụ

Khi lắp cuộn kháng, điện áp trên tụ sẽ tăng lên. Với cuộn 6% lưới 400V, điện áp tụ vượt quá 425V. Do đó, KHÔNG BAO GIỜ dùng tụ 400V/415V đi kèm cuộn kháng.

Một sai lầm nghiêm trọng thường gặp là lắp cuộn kháng 6% với tụ bù 400V/415V. Điều này dẫn đến hiện tượng quá áp.

Công thức tính điện áp trên tụ ( $U_C$ ):

$U_C = \frac{U_{mạng}}{1 - p}$

Với lưới 400V và cuộn 6%:

$U_C = \frac{400}{1 - 0.06} \approx \mathbf{425.5 \text{V}}$

Thực tế điện áp lưới thường dao động, khiến điện áp trên tụ có thể vọt lên 450V.

⚠️ CẢNH BÁO AN TOÀN

Khi dùng cuộn kháng 6% cho lưới 400V, bạn BẮT BUỘC phải chọn tụ bù có điện áp định mức tối thiểu là 440V, khuyến cáo dùng loại 525V. Tham khảo thêm về kVar là gì và cách chọn dung lượng tụ phù hợp với điện áp này.

Hướng Dẫn Tính Chọn & Bảng Tra Cứu (Selection Guide)

Luôn đảm bảo chọn cuộn kháng có công suất kVar tương ứng với tụ và kiểm tra độ tự cảm (L) theo bảng tiêu chuẩn bên dưới để tránh mua nhầm loại 7% hoặc 14%.

Công thức tính toán

Để tính chọn tụ bù và cuộn kháng đồng bộ, kỹ sư cần áp dụng quy trình sau:

Tính dòng điện ( $I_C$ ): $I_C = \frac{Q_{kVar} \times 1000}{U \times \sqrt{3}}$
Tính dung kháng ( $Z_C$ ): $Z_C = \frac{U}{\sqrt{3} \times I_C}$
Tính cảm kháng ( $Z_L$ ): $Z_L = Z_C \times 0.06$
Tính độ tự cảm ( $L$ ): $L = \frac{Z_L}{2 \times \pi \times f}$

Bảng Tra Cứu Nhanh Cuộn Kháng 6% (Lưới 400V – 50Hz)

Lưu ý: Số liệu mang tính tham khảo, cần kiểm tra catalogue nhà sản xuất.

Công suất Tụ (kVar)	Dòng điện (A)	Độ tự cảm L (mH)	Công suất tiêu tán (W)
10	14.4	3.68 – 3.82	45
15	21.6	2.45 – 2.55	55
20	28.8	1.84 – 1.91	70
25	36.1	1.47 – 1.53	80
30	43.3	1.22 – 1.28	95
50	72.2	0.73 – 0.76	145
100	144.3	0.36 – 0.38	260

Quy Trình Lắp Đặt & Bảo Trì Thực Chiến

Nhiệt độ là kẻ thù số 1. Cuộn kháng vận hành có thể đạt 120°C, do đó tủ điện bắt buộc phải có quạt tản nhiệt cưỡng bức và khoảng cách lắp đặt thông thoáng.

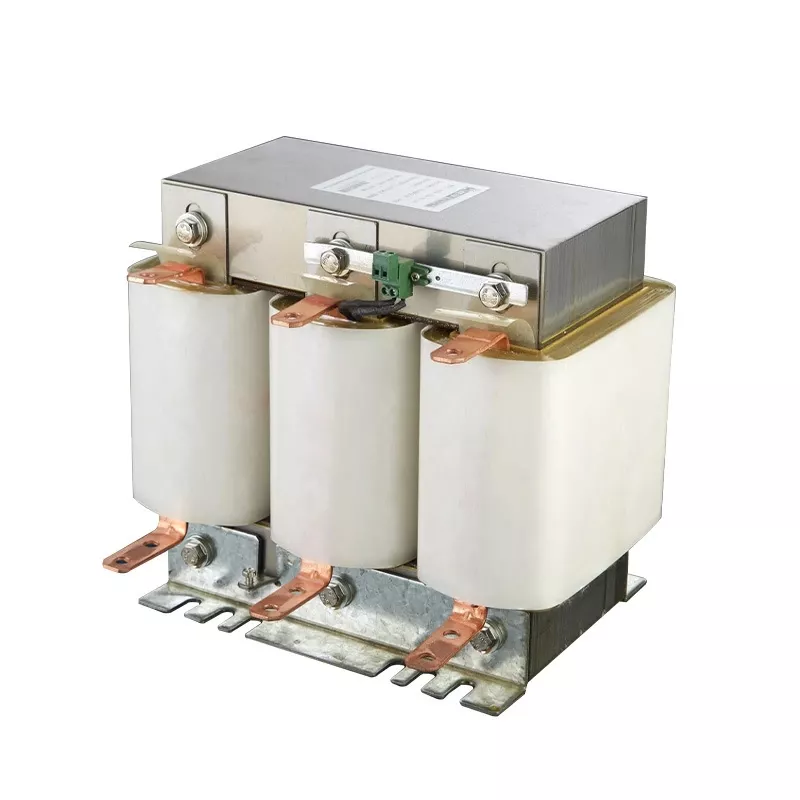

Công dụng của cuộn kháng 6%

Để đảm bảo tuổi thọ hệ thống, quy trình lắp đặt và bảo trì cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật.

Lắp Đặt & Đấu Nối

Vị trí: Cuộn kháng mắc nối tiếp với tụ bù. Thứ tự: Contactor $\rightarrow$ Cuộn Kháng $\rightarrow$ Tụ Bù.
Nhiệt độ: Cuộn kháng tỏa nhiệt rất lớn (lên tới 120°C). Tủ điện bắt buộc phải có quạt tản nhiệt cưỡng bức. Nếu không, hãy cân nhắc sử dụng dịch vụ scan nhiệt tủ điện để phát hiện điểm nóng sớm.

Kiểm Tra & Bảo Trì

Dưới đây là các bước kiểm tra cuộn kháng cho tụ bù định kỳ:

Kiểm tra tiếng ồn: Tiếng kêu “è è” lớn bất thường là dấu hiệu lõi từ bị lỏng hoặc ép phe không chặt.
Kiểm tra dòng điện: Dùng ampe kìm đo dòng 3 pha. Lệch dòng quá 10% là dấu hiệu chập vòng dây.
Kiểm tra cách điện: Nếu lớp vecni đổi màu đen hoặc có mùi khét, cuộn kháng đã bị quá nhiệt.

Nếu hệ thống của bạn gặp sự cố thường xuyên, hãy liên hệ ngay dịch vụ bảo trì hệ thống điện chuyên nghiệp để được chẩn đoán chính xác.

Lời Khuyên Mua Hàng & Thương Hiệu

💡 Top thương hiệu khuyên dùng 2025:
Phân khúc cao cấp: Epcos, Schneider (Đức/Pháp). Phân khúc tầm trung ổn định: Mikro (Malaysia), Nuintek (Hàn Quốc).

Khi nào nên dùng cuộn 6%?

Khi tổng công suất thiết bị phi tuyến (Biến tần, UPS, LED) chiếm > 20% công suất trạm.
Khi đo đạc chất lượng điện năng thấy $THD_V > 5\%$ hoặc $THD_I > 15\%$ .

Thương hiệu uy tín

Cao cấp (Châu Âu/G7): Epcos (TDK), Schneider Electric, Estel. Phù hợp cho các nhà máy yêu cầu khắt khe hoặc các dự án FDI lớn.
Tầm trung: Mikro, Nuintek, Shizuki. Đây là phân khúc cân bằng giá/hiệu năng tốt nhất tại Việt Nam.

Kết Luận

Việc lựa chọn Cuộn kháng 6% đòi hỏi sự am hiểu về kỹ thuật và tính toán chính xác để tránh “tiền mất tật mang”. Hãy nhớ 3 nguyên tắc vàng:

Chọn tụ bù điện áp $\ge 440V$ .
Tính toán đúng dung lượng kVar và độ tự cảm $L$ .
Đảm bảo hệ thống thông gió tủ điện hoạt động tốt.

Nếu bạn cần hỗ trợ kỹ thuật, đo đạc sóng hài hoặc tư vấn giải pháp, hãy liên hệ với KTH Electric.
