Cuộn Kháng 7%: Nguyên Lý Hoạt Động, Ứng Dụng & Hướng Dẫn Lắp Đặt An Toàn 2025
, thiết bị này thiết lập tần số cộng hưởng tại điểm 189Hz (trên lưới 50Hz), giúp triệt tiêu nguy cơ cộng hưởng song song và giảm thiểu méo hài tổng (THD) cho toàn bộ nhà máy.Tuy nhiên, việc sử dụng cuộn kháng 7% đi kèm với những rủi ro kỹ thuật nghiêm trọng nếu không tính toán đúng hiệu ứng nâng áp (
). Bài viết chuyên sâu này sẽ cung cấp bảng tra cứu thông số, phân tích kỹ thuật từ lõi thép đến dây quấn, và hướng dẫn cách chọn cuộn kháng tụ bù chuẩn xác theo tiêu chuẩn IEC 60076-6.
Cấu Tạo & Nguyên Lý Vận Hành

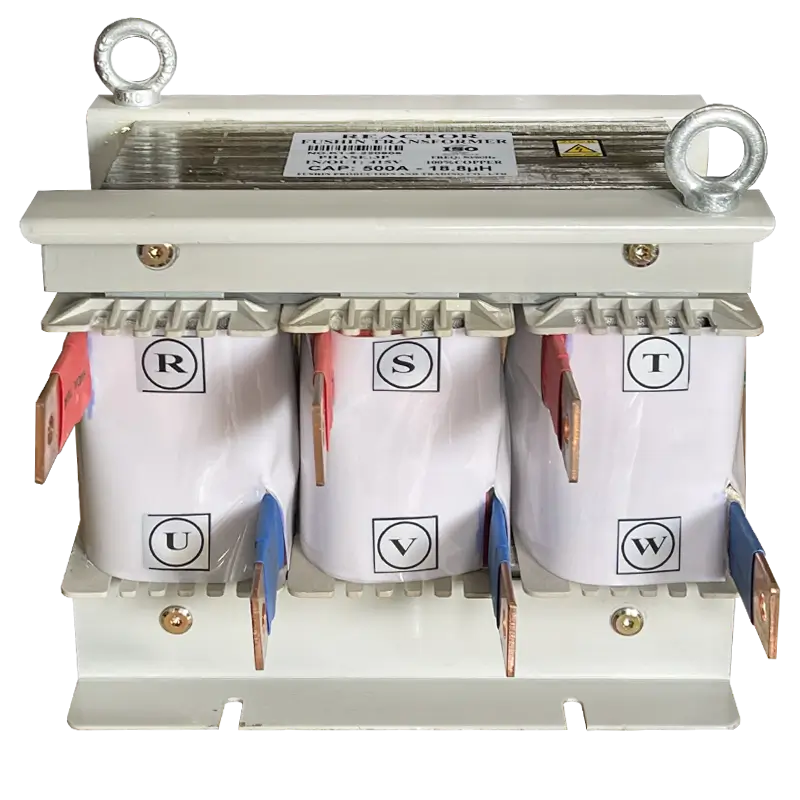

Khác với các cuộn cảm thông thường dùng trong mạch lọc nhiễu nhỏ, cuộn kháng lọc hài 7% công suất lớn (từ 10kVar đến 300kVar) phải chịu đựng dòng điện lớn liên tục và lực điện động cực mạnh khi có sự cố. Do đó, cấu tạo của nó mang tính đặc thù kỹ thuật cao.
Cấu tạo vật liệu: Bí mật của độ bền
- Lõi từ “Gapped Core” (Lõi có khe hở khí): Đây là điểm khác biệt nhất. Lõi thép Silic không được ghép liền mạch mà được chia thành nhiều đoạn nhỏ, ngăn cách bằng các khe hở khí (Air Gaps) chính xác.
Mục đích: Để tuyến tính hóa đặc tính từ (Inductance Linearity), đảm bảo độ tự cảm
(mH) không bị sụt giảm khi dòng điện tăng cao quá mức định mức (Linearity > 150%
). Điều này ngăn chặn hiện tượng bão hòa từ gây nóng và ồn. - Cuộn dây (Windings): Sử dụng dây đồng (Copper) hoặc nhôm (Aluminum) dạng dẹt hoặc tròn. Các cuộn kháng cao cấp (như Epcos, Mikro) thường sử dụng lớp cách điện Class H (chịu nhiệt 180°C) để đảm bảo hoạt động bền bỉ trong môi trường tủ điện nóng bức.
- Công tắc nhiệt (Thermal Switch): Một tiếp điểm thường đóng (NC) được nhúng vào cuộn dây. Nếu nhiệt độ vượt quá 120-130°C, tiếp điểm này sẽ mở ra, ngắt mạch điều khiển Contactor để bảo vệ cuộn kháng khỏi cháy nổ.
Nguyên lý lọc sóng hài: Tại sao lại chặn được bậc 5?
Nguyên lý hoạt động dựa trên sự thay đổi trở kháng theo tần số (
). Cuộn kháng 7% hoạt động như một “van lọc” thông minh:
- Ở tần số cơ bản (50Hz): Cảm kháng
rất thấp (chỉ bằng 7% dung kháng tụ
). Dòng điện 50Hz đi qua dễ dàng để thực hiện chức năng bù công suất phản kháng (
). - Ở tần số hài bậc 5 (250Hz): Tần số tăng gấp 5 lần
Cảm kháng tăng gấp 5 lần. Cuộn kháng tạo ra một trở kháng lớn, ngăn chặn dòng điện sóng hài bậc 5 đi vào tụ điện. - Kết quả: Tụ điện được bảo vệ khỏi quá dòng, giảm nhiệt độ vận hành và tăng tuổi thọ.

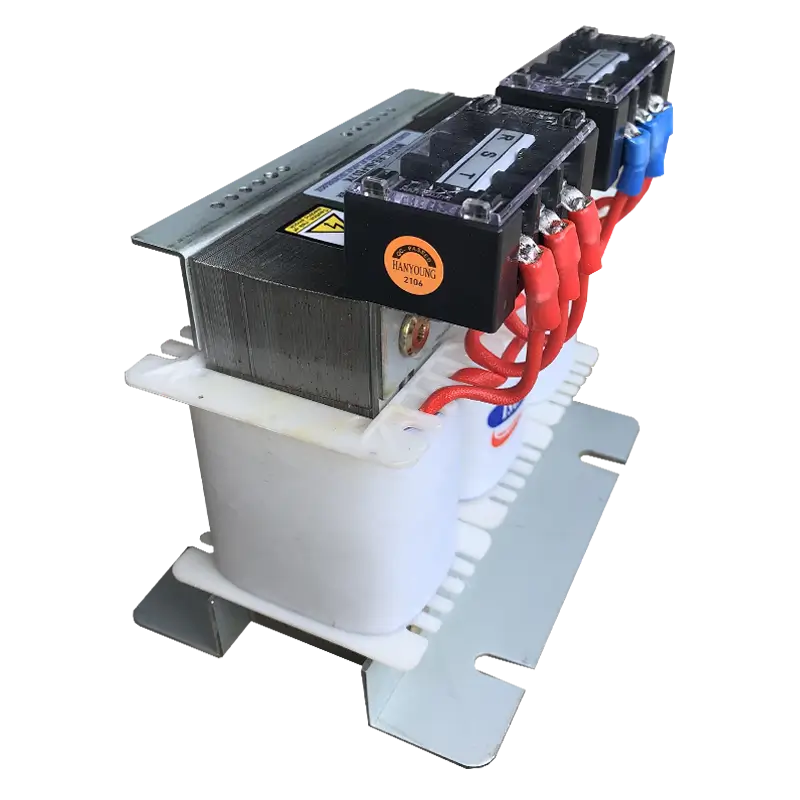

Tại Sao Lại Là 7% (189Hz) Mà Không Phải 6% Hay 14%?
Để hiểu đúng về “Search Intent” của kỹ sư khi tìm kiếm cuộn kháng, chúng ta cần so sánh các tùy chọn. Con số 7% đại diện cho hệ số lọc (
), quyết định tần số cộng hưởng của mạch LC nối tiếp.
![\[f_{res} = 50 \times \sqrt{\frac{1}{0.07}} \approx 189 \text{Hz}\]](https://kth-electric.com/wp-content/ql-cache/quicklatex.com-79254b710274bf1dd0ab3cc62c500ed2_l3.png "Rendered by QuickLaTeX.com")

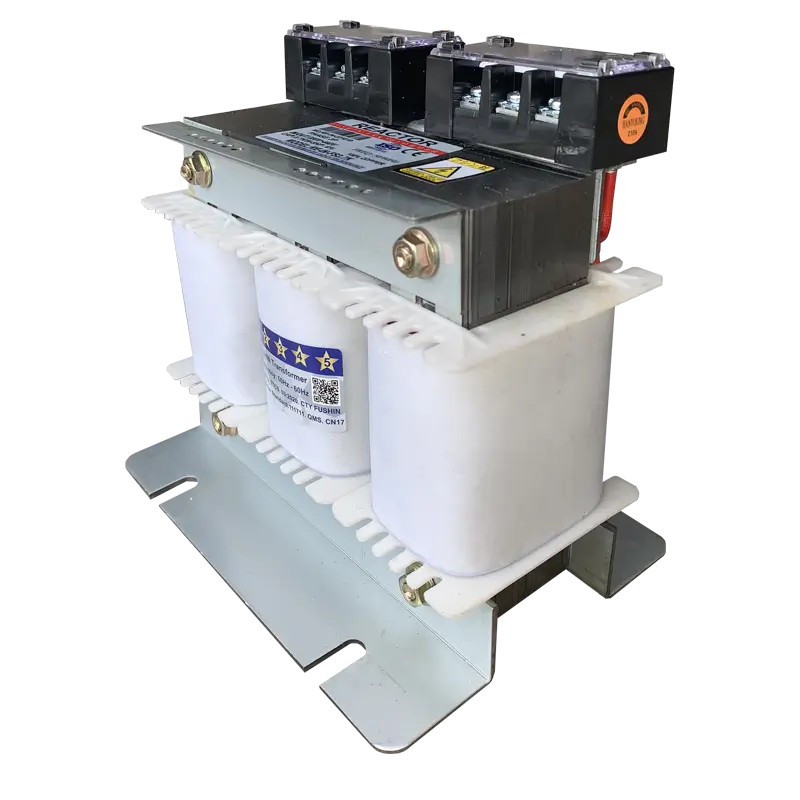

Tại sao 189Hz lại là “Điểm Vàng”?
- Sóng hài phổ biến nhất trong công nghiệp là Bậc 5 (250Hz) sinh ra từ biến tần, lò hồ quang, máy hàn.
- Tần số 189Hz nằm ở vị trí thấp hơn 250Hz một khoảng an toàn (khoảng 61Hz). Điều này đảm bảo mạch LC có tính cảm kháng tại tần số 250Hz, ngăn chặn hiện tượng cộng hưởng song song nguy hiểm với máy biến áp.
Bảng so sánh chiến lược: Khi nào dùng loại nào?
| Loại (Hệ số p) | Tần số cộng hưởng | Đặc điểm & Ứng dụng |
|---|---|---|
| 6% (p=0.06) | 204 Hz | Lọc rất mạnh (sát 250Hz). Dùng khi méo hài (THD) rất cao. Rủi ro cộng hưởng lớn nếu tụ bị già hóa. |
| 7% (p=0.07) | 189 Hz | Tiêu chuẩn công nghiệp. An toàn nhất, dung sai lớn. Phù hợp cho 90% nhà máy thông thường. |
| 14% (p=0.14) | 134 Hz | Dùng khi hệ thống có nhiều sóng hài Bậc 3 (150Hz) (chiếu sáng 1 pha, lò hồ quang). |
Cảnh Báo “Sống Còn”: Hiệu Ứng Quá Áp Trên Tụ
⚠️ Sai lầm chết người:
Hơn 60% sự cố nổ tụ bù khi lắp thêm cuộn kháng là do kỹ sư vẫn sử dụng tụ điện áp thấp (400V/415V). Đây là lỗi kỹ thuật nghiêm trọng.
Khi mắc nối tiếp cuộn kháng () và tụ điện (
), điện áp rơi trên tụ điện (
) sẽ luôn CAO HƠN điện áp nguồn (
) do hiệu ứng cộng hưởng nối tiếp một phần.
![\[U_C = \frac{U_{mạng}}{1 - p}\]](https://kth-electric.com/wp-content/ql-cache/quicklatex.com-1e5d75ddcf0f638056fe30de975e462d_l3.png "Rendered by QuickLaTeX.com")
Với lưới điện 400V và cuộn kháng 7% (p=0.07):
![\[U_C = \frac{400}{1 - 0.07} \approx 430.1 \text{V}\]](https://kth-electric.com/wp-content/ql-cache/quicklatex.com-9bc7dfeaee17d708c05c6cb83598f267_l3.png "Rendered by QuickLaTeX.com")
Trong thực tế, điện áp lưới có thể dao động lên 415V-420V, đẩy điện áp trên tụ lên tới 450V.
⇒ GIẢI PHÁP BẮT BUỘC: Khi dùng cuộn kháng 7%, bạn PHẢI SỬ DỤNG tụ bù có điện áp định mức tối thiểu là 440V (tốt nhất là loại 525V) để đảm bảo an toàn.
Quy Trình Tính Chọn & Bảng Tra Cứu Thông Số
Để lựa chọn đúng cuộn kháng, bạn cần tuân thủ quy trình EAV (Entity-Attribute-Value) sau:
- Bước 1: Xác định công suất bộ tụ (
) muốn bảo vệ (Ví dụ: 50kVar). - Bước 2: Chọn điện áp tụ (Bắt buộc 440V).
- Bước 3: Tính toán độ tự cảm (mH) cần thiết để đạt tỷ lệ 7%.
Bảng Tra Cứu Nhanh Cuộn Kháng 7% (Lưới 400V – 50Hz)
(Dữ liệu tham khảo chuẩn cho các dòng tụ 440V)
| Dung lượng Tụ (kVar) | Dòng điện Định mức (A) | Độ tự cảm L (mH) | Trọng lượng (kg) |
|---|---|---|---|
| 10 | 14.4 | 3.83 – 4.06 | 6.5 |
| 20 | 28.8 | 1.92 – 2.03 | 11.0 |
| 30 | 43.3 | 1.28 – 1.35 | 15.0 |
| 50 | 72.2 | 0.76 – 0.81 | 24.0 |
| 100 | 144.3 | 0.38 – 0.41 | 42.0 |
5. Top Thương Hiệu & Ứng Dụng Thực Tế
Dựa trên kinh nghiệm 20 năm trong ngành, tôi đề xuất các thương hiệu (Entities) uy tín sau, phân loại theo ngân sách và yêu cầu kỹ thuật:
- Phân khúc Cao cấp (Châu Âu/G7):
Epcos (TDK), Schneider Electric, Estel.
Đặc điểm: Độ tuyến tính cực cao, chịu quá tải tốt, ít ồn. Thường dùng cho các nhà máy FDI, Data Center, bệnh viện có thiết bị nhạy cảm.
- Phân khúc Tầm trung (Châu Á):
Mikro (Malaysia), Nuintek (Hàn Quốc), Shizuki.
Đặc điểm: Hiệu năng/Giá thành tốt nhất. Đây là dòng phổ biến nhất tại Việt Nam cho các nhà máy dệt may, bao bì, nhựa.
- Phân khúc Kinh tế:
Fushin (Việt Nam), Chint.
Đặc điểm: Giá rẻ, sẵn hàng. Phù hợp cho các xưởng nhỏ, yêu cầu kỹ thuật không quá khắt khe.
Ứng dụng mở rộng: Không chỉ cho Tụ bù
Ngoài việc bảo vệ tụ bù, cuộn kháng 7% còn được sử dụng trong:
- Mạch biến tần (VFD): Lắp đặt ở đầu vào (Input Reactor) để giảm sóng hài phản hồi về lưới và bảo vệ bộ chỉnh lưu Diode/SCR.
- Bộ khởi động mềm (Soft Starter): Hạn chế dòng khởi động và bảo vệ SCR.
- Hệ thống lọc sóng hài thụ động (Passive Filter): Kết hợp nhiều cấp cuộn kháng để lọc đa bậc (bậc 5, 7, 11).
Kỹ Thuật Lắp Đặt & Bảo Trì Định Kỳ
Cuộn kháng là thiết bị tỏa nhiệt lớn nhất trong tủ điện. Việc lắp đặt sai quy cách là nguyên nhân hàng đầu gây cháy tủ.
Hướng dẫn lắp đặt (Operational Guide)
- Sơ đồ đấu nối: Luôn tuân thủ thứ tự:
Nguồn (Busbar) → Aptomat (MCCB) → Contactor → Cuộn Kháng → Tụ Bù.Tại sao? Đặt cuộn kháng trước tụ giúp hạn chế dòng xung kích (Inrush current) khi đóng Contactor, bảo vệ tiếp điểm không bị dính.
- Khoảng cách tản nhiệt: Cuộn kháng vận hành ở nhiệt độ 80-120°C. Phải lắp cách nhau tối thiểu 5-10cm. Tuyệt đối không lắp đè lên nhau theo phương thẳng đứng nếu không có tấm chắn nhiệt.
- Hệ thống thông gió: Tủ tụ bù có cuộn kháng BẮT BUỘC phải có quạt hút gió cưỡng bức công suất lớn (tối thiểu 10% thể tích tủ/phút).
Checklist bảo trì (Troubleshooting)
| Hiện tượng | Nguyên nhân | Giải pháp |
|---|---|---|
| Kêu “è è” lớn, rung mạnh | Lõi thép bị lỏng, hở mạch từ | Siết lại bulong ép phe, kiểm tra dòng điện sóng hài. |
| Nóng quá mức (>130°C), đổi màu vecni | Quá dòng sóng hài, quạt hỏng | Đo THD dòng điện. Nếu THD > 20%, cần nâng cấp cuộn kháng hoặc lắp bộ lọc tích cực (AHF). |
Kết Luận Của Chuyên Gia
Cuộn kháng 7% là giải pháp cân bằng tốt nhất giữa chi phí và hiệu quả bảo vệ hệ thống điện công nghiệp hiện nay. Để hệ thống hoạt động bền bỉ, hãy nhớ 2 nguyên tắc vàng:
1. Luôn dùng tụ dầu/khô 440V trở lên.
2. Chú trọng hệ thống tản nhiệt cho tủ điện.
Nếu bạn cần tính toán chi tiết dung lượng hoặc đo đạc sóng hài tại nhà máy, đội ngũ kỹ sư 20 năm kinh nghiệm của KTH Electric luôn sẵn sàng hỗ trợ.
