Việc khởi động các động cơ điện (Motor) không đồng bộ ba pha công suất lớn luôn là bài toán đau đầu với các kỹ sư cơ điện. Phương pháp khởi động trực tiếp (DOL) gây ra dòng xung kích gấp 6-8 lần dòng định mức, dẫn đến sụt áp lưới điện nghiêm trọng và giảm tuổi thọ thiết bị.

Cuộn kháng khởi động (Motor Starting Reactor) là giải pháp kinh tế và hiệu quả nhất để giải quyết vấn đề này. Bài viết dưới đây sẽ phân tích sâu về nguyên lý, cách tính toán và phân biệt loại này với các loại cuộn kháng khác trên thị trường.

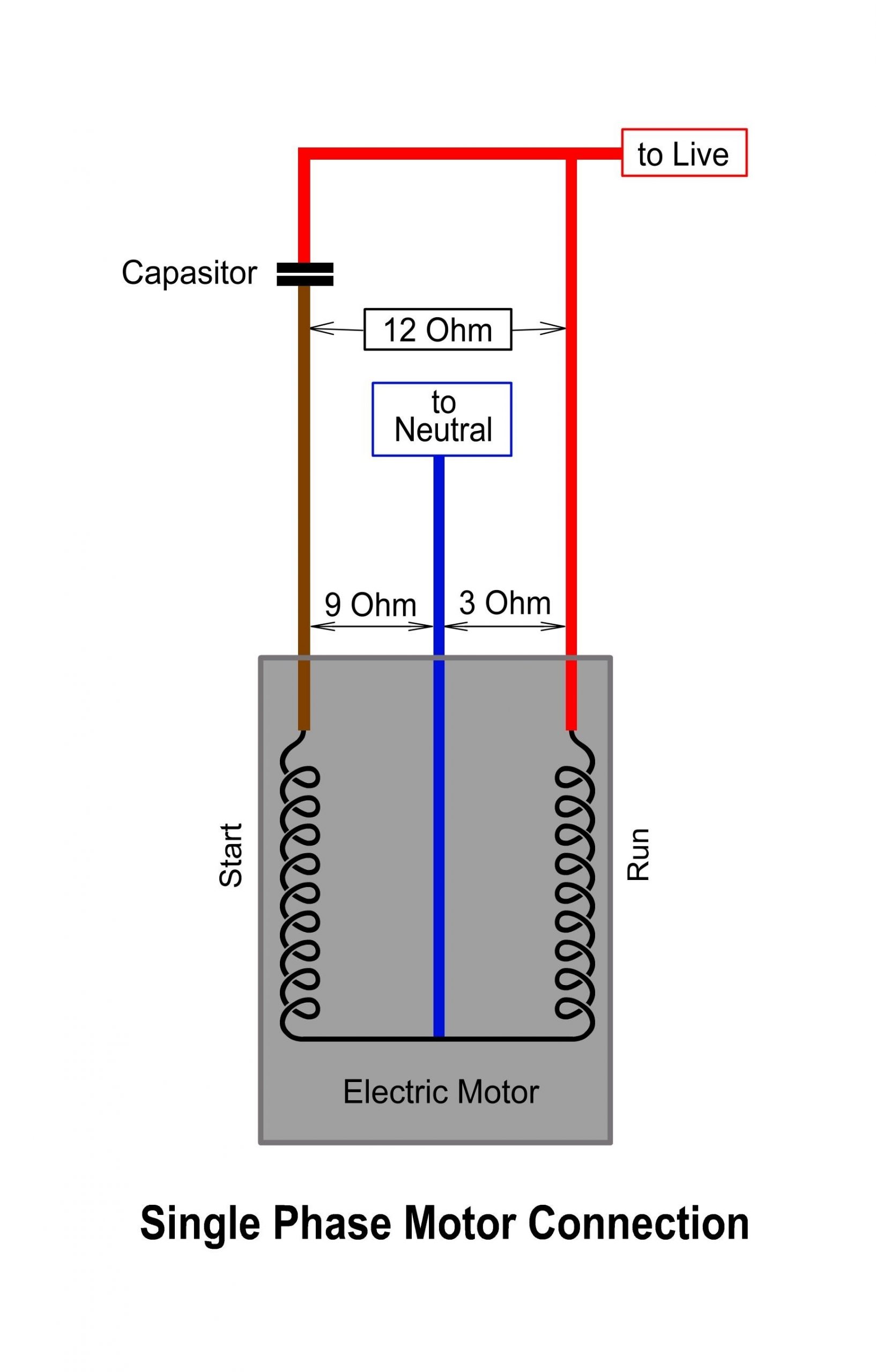

Cuộn Kháng Khởi Động Là Gì?

Định Nghĩa Chuyên Môn

Cuộn kháng (Reactor) khởi động là một thiết bị điện cảm được mắc nối tiếp với mạch stator của động cơ trong khoảng thời gian ngắn khi bắt đầu vận hành. Chức năng cốt lõi của nó là tạo ra một tổng trở (Impedance) để hạn chế dòng điện xung kích ban đầu.

Khác với các loại cuộn kháng trung thế dùng cho truyền tải, cuộn kháng khởi động được thiết kế đặc biệt để chịu được dòng điện lớn trong thời gian ngắn (Intermittent Duty).

Nguyên Lý Hoạt Động (Step-by-Step)

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

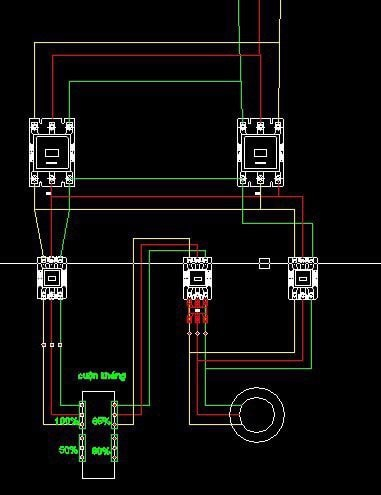

Quy trình hoạt động dựa trên định luật Ohm và nguyên lý cảm ứng điện từ:

• Giai đoạn Khởi động: Khi cấp nguồn, dòng điện đi qua cuộn kháng trước khi vào động cơ. Cuộn kháng gây ra một độ sụt áp (Voltage Drop), làm giảm điện áp đặt lên cực motor.
• Giảm dòng & Mô-men:
  • Dòng khởi động (I_st) giảm tỷ lệ thuận với điện áp.
  • Mô-men khởi động (M_st) giảm tỷ lệ với bình phương điện áp.
• Giai đoạn Bypass: Khi động cơ đạt khoảng 75-85% tốc độ định mức, một Contactor (Khởi động từ) mắc song song với cuộn kháng sẽ đóng lại (gọi là mạch Bypass). Lúc này, dòng điện đi tắt qua Contactor, đưa 100% điện áp lưới vào động cơ để vận hành ổn định.

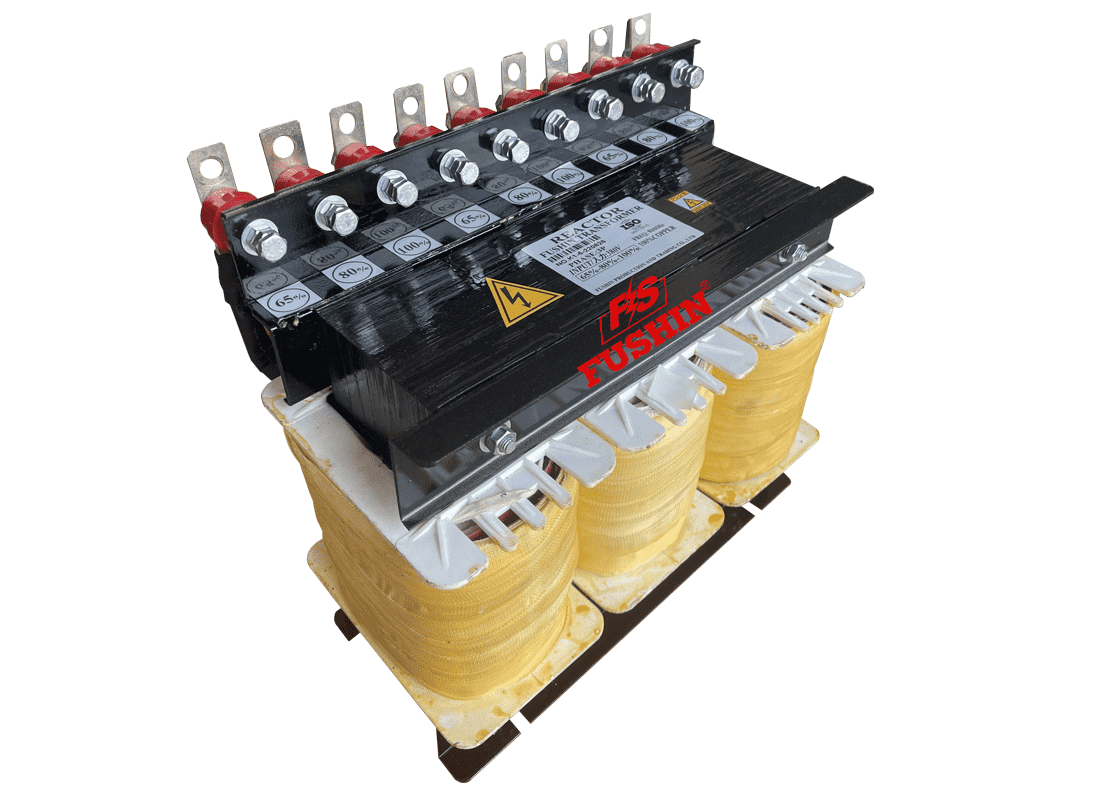

Tại Sao Phải Dùng Cuộn Kháng Thay Vì Biến Tần?

Trong nhiều dự án, chủ đầu tư thường phân vân giữa Cuộn kháng, Khởi động mềm và Biến tần (Inverter). Dưới đây là lý do cuộn kháng vẫn là lựa chọn số 1 cho nhiều ứng dụng công suất lớn:

Lợi Ích Kỹ Thuật

• Bảo vệ lưới điện: Giảm dòng khởi động xuống còn 65% hoặc 80%, ngăn chặn hiện tượng sụt áp làm ảnh hưởng đến các thiết bị nhạy cảm khác như hệ thống điều khiển PLC.
• Bảo vệ cơ khí: Giúp động cơ tăng tốc êm hơn, tránh sốc lực lên trục, hộp số và khớp nối.

Hiệu Quả Kinh Tế (ROI)

• So với việc lắp đặt Biến tần (VFD) cho các động cơ trung thế (Medium Voltage), chi phí đầu tư cuộn kháng chỉ bằng khoảng 20-30%.
• Độ bền cao: Cấu tạo tĩnh, không có linh kiện điện tử bán dẫn nên cực kỳ bền bỉ, ít phải bảo trì sửa chữa.
• Dễ vận hành: Không yêu cầu kỹ sư lập trình phức tạp như VFD hay Soft Starter.

Tính Toán & Lựa Chọn Cuộn Kháng (Technical Calculation)

Để chọn đúng cuộn kháng, kỹ sư cần xác định chính xác công suất động cơ và cấp điện áp khởi động mong muốn.

Các Cấp Điện Áp Tiêu Chuẩn

Nhà sản xuất thường thiết kế các nấc điều chỉnh (Taps) để linh hoạt:

• Tap 80%: Điện áp đặt lên motor = 80% U_dm. Dòng khởi động giảm còn 80%. Mô-men còn 64%. Dùng cho tải nhẹ (Quạt, Bơm).
• Tap 65%: Điện áp đặt lên motor = 65% U_dm. Dòng khởi động giảm còn 65%. Mô-men còn 42%. Dùng cho tải rất nặng cần giảm dòng tối đa.

Công Thức Tính Độ Tự Cảm (L)

➤ Công thức: Tính cảm kháng dựa trên điện áp pha và dòng khởi động giới hạn, sau đó tính (Henry) qua tần số lưới.

Để tính toán chính xác, ta cần biết công suất hữu công P và dòng định mức của động cơ.

Trong đó: f là tần số lưới điện (50Hz).

⚠️ Cảnh báo: Một sai lầm phổ biến là không tính đến Chu kỳ làm việc (Duty Cycle). Cuộn kháng khởi động chỉ được phép chạy trong 10-30 giây. Nếu không có mạch Bypass hoặc Bypass bị hỏng, cuộn kháng sẽ phát nhiệt dữ dội và cháy.

Phân Biệt Cuộn Kháng Khởi Động & Cuộn Kháng Tụ Bù

Đây là nhầm lẫn tai hại nhất của người mua hàng không chuyên. Hãy xem bảng so sánh dưới đây từ các chuyên gia của KTH Electric:

Ngoài ra, còn có loại cuộn kháng cho biến tần (AC/DC Reactor) dùng để lọc nhiễu đầu vào/ra cho VFD, hoàn toàn khác với hai loại trên.

Ứng Dụng Thực Tế & Sản Phẩm Tiêu Biểu

Cuộn kháng khởi động đặc biệt hiệu quả trong các ngành công nghiệp nặng:

1. Trạm bơm cấp nước: Khởi động các bơm ly tâm công suất lớn.
2. Nhà máy Xi măng: Dùng cho máy nghiền, quạt hút ID Fan.
3. Hệ thống HVAC: Khởi động Chiller trung tâm.

Ví dụ điển hình: Dòng sản phẩm Cuộn kháng khởi động Fushin 250KW đang được sử dụng rộng rãi nhờ khả năng chịu quá tải tốt và giá thành hợp lý.

Hướng Dẫn Bảo Trì & Kiểm Tra An Toàn

Để hệ thống hoạt động bền bỉ, việc bảo trì hệ thống điện định kỳ là bắt buộc.

• Kiểm tra cách điện: Sử dụng Megger để đo điện trở cách điện. Giá trị phải > 10MΩ.
• Kiểm tra nhiệt độ: Sử dụng camera nhiệt (Thermal Scan) để phát hiện các điểm nóng bất thường tại các đầu cốt đấu nối.
• Vệ sinh: Hút bụi định kỳ, đặc biệt là với các cuộn kháng làm mát bằng không khí (Air core), tránh bụi dẫn điện gây phóng điện bề mặt.

Kết Luận & Liên Hệ Tư Vấn

Cuộn kháng khởi động là “lá chắn” bảo vệ động cơ và lưới điện của bạn. Tuy nhiên, việc tính toán sai trị số hoặc chọn nhầm loại cuộn kháng (nhầm sang loại dùng cho tụ bù hoặc biến tần) có thể gây ra hậu quả cháy nổ nghiêm trọng.

Nếu bạn cần tư vấn tính toán, hoặc tìm kiếm giải pháp thi công điện nhà xưởng toàn diện, hãy liên hệ ngay với đội ngũ kỹ sư chuyên gia tại KTH Electric.
