Trong thế giới kỹ thuật điện và điện tử học, nếu coi dòng điện là dòng nước chảy, thì tụ điện chính là những “bể chứa” dự trữ năng lượng khổng lồ. Tuy nhiên, không phải ai cũng hiểu rõ “kích thước” của bể chứa này được đo đạc như thế nào. Đó chính là khái niệm về Điện dung.Bài viết này sẽ không chỉ dừng lại ở định nghĩa sách giáo khoa. Với kinh nghiệm thực chiến, chúng tôi sẽ cùng bạn đi sâu vào bản chất vật lý, phân tích các sai lầm thường gặp khi tính toán và hướng dẫn cách ứng dụng trong các hệ thống tụ bù công suất phản kháng thực tế.

Điện dung là gì? Bản chất vật lý và Định nghĩa chuẩn

Điện dung (Capacitance) là đại lượng vật lý đặc trưng cho khả năng tích lũy điện tích của một tụ điện tại một hiệu điện thế nhất định. Đơn vị đo lường chuẩn quốc tế là Farad (F).

Định nghĩa hàn lâm

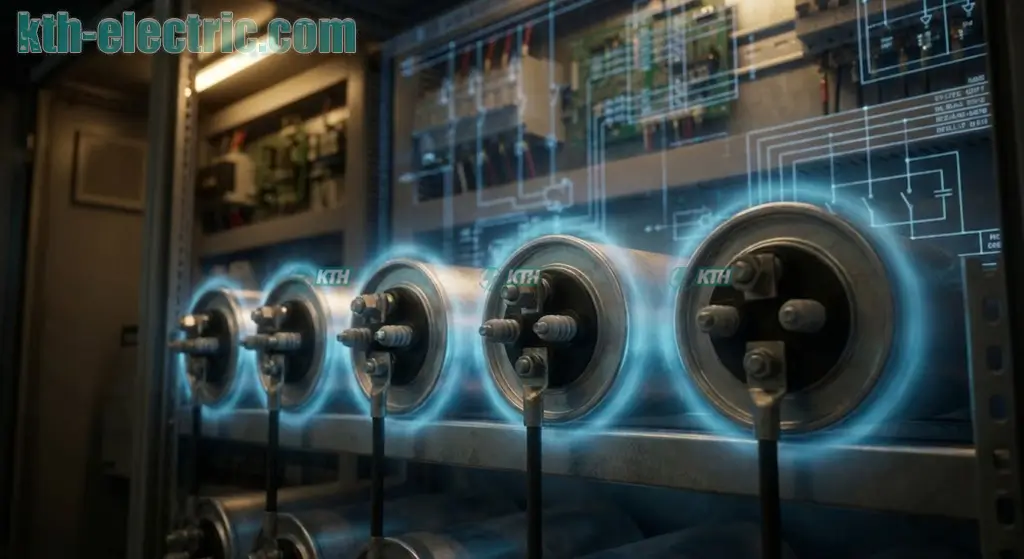

Điện Dung Là Gì?

Điện dung (Tiếng Anh: Capacitance) là đại lượng vật lý đại diện cho khả năng tích lũy điện tích của một vật dẫn (hoặc hệ vật dẫn – tụ điện) tại một giá trị hiệu điện thế nhất định.

Trong hệ thống đo lường quốc tế (SI), điện dung được ký hiệu là $C$ . Về mặt toán học, nó là thương số giữa điện tích ( $Q$ ) của một bản cực và hiệu điện thế ( $U$ ) giữa hai bản cực đó.

$C = \frac{Q}{U}$

Trong đó:

✅ $C$ : Điện dung (Farad).
✅ $Q$ : Điện tích tích lũy trên bản cực (Coulomb).
✅ $U$ : Hiệu điện thế giữa hai bản cực (Volt).

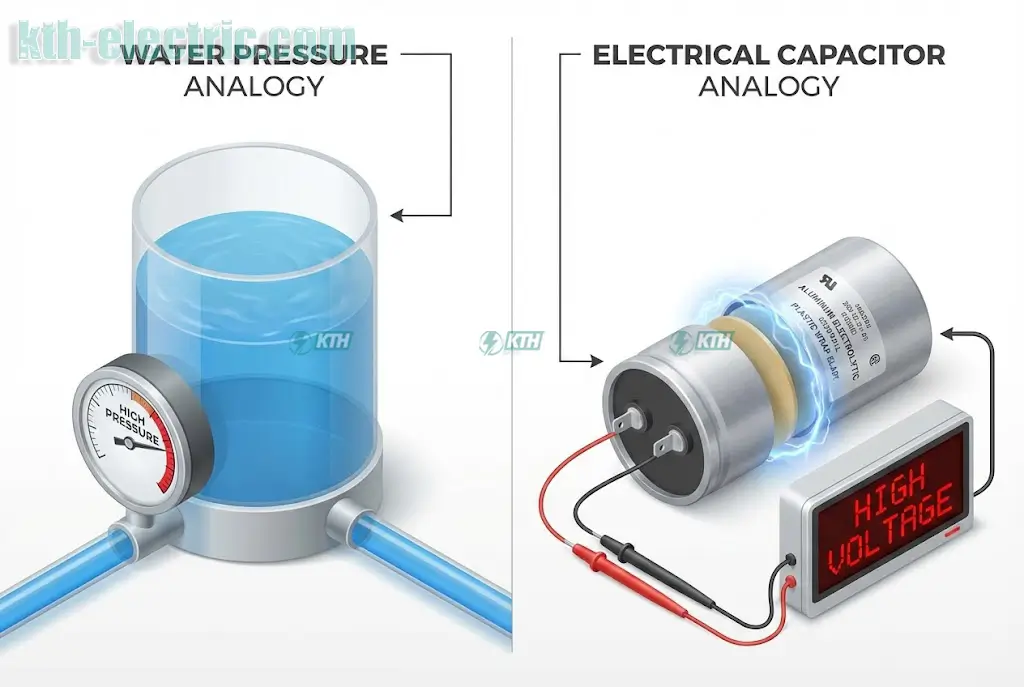

Giải thích bằng tư duy hình tượng (Analogy)

Để dễ hình dung, hãy tưởng tượng tụ điện như một bình chứa nước:

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

Điện tích ( $Q$ ): Tương ứng với lượng nước trong bình.
Hiệu điện thế ( $U$ ): Tương ứng với áp suất nước (hoặc độ cao mực nước).
Điện dung ( $C$ ): Chính là tiết diện ngang của bình chứa.

Giải thích bằng tư duy hình tượng (Analogy

Một cái bình có tiết diện lớn (điện dung lớn) sẽ chứa được nhiều nước (điện tích) hơn ở cùng một áp suất so với một cái bình hẹp. Đây là lý do tại sao các tụ bù hạ thế kích thước lớn lại có khả năng ổn định lưới điện tốt hơn các tụ gốm nhỏ bé.

Đơn vị đo và Hệ quy đổi quốc tế

1 Farad là trị số cực lớn. Trong thực tế, ta dùng các ước số: Microfarad ( $\mu$ F), Nanofarad (nF) và Picofarad (pF).

Đơn vị của điện dung được đặt theo tên của Michael Faraday – nhà vật lý vĩ đại người Anh. Đơn vị là Farad (ký hiệu: F).

Tuy nhiên, trong thực tế kỹ thuật, 1 Farad là một trị số cực kỳ lớn. Do đó, chúng ta thường sử dụng các ước số nhỏ hơn.

Bảng quy đổi đơn vị điện dung chuẩn:

Tên gọi đơn vị	Ký hiệu	Giá trị quy đổi ra Farad (F)	Ứng dụng thường gặp
Millifarad	mF	$1 \text{ mF} = 10^{-3} \text{ F}$	Tụ bù dầu, siêu tụ điện.
Microfarad	$\mu$ F	$1 \mu\text{F} = 10^{-6} \text{ F}$	Tụ động cơ, mạch biến tần.
Nanofarad	nF	$1 \text{ nF} = 10^{-9} \text{ F}$	Mạch lọc nhiễu cao tần.
Picofarad	pF	$1 \text{ pF} = 10^{-12} \text{ F}$	Mạch RF, vi xử lý.

💡 Mẹo nhớ nhanh: Quy luật giảm dần theo lũy thừa của 1000: mili (-3) $\rightarrow$ micro (-6) $\rightarrow$ nano (-9) $\rightarrow$ pico (-12).

Giải phẫu Tụ điện: Cấu tạo quyết định Điện dung

Một tụ điện cơ bản gồm hai bản cực dẫn điện (nhôm, tantalum…) đặt song song và được ngăn cách bởi một lớp chất điện môi (Dielectric) như giấy, gốm, mica hoặc không khí.

Để hiểu tại sao điện dung lại có giá trị như vậy, ta cần nhìn vào cấu tạo bên trong. Một tụ điện cơ bản bao gồm:

Hai bản cực dẫn điện (Plates): Thường làm bằng nhôm, tantalum hoặc các kim loại dẫn điện tốt nhất.
Chất điện môi (Dielectric): Lớp vật liệu cách điện nằm giữa hai bản cực. Đây là thành phần “trái tim” quyết định tính chất của tụ.

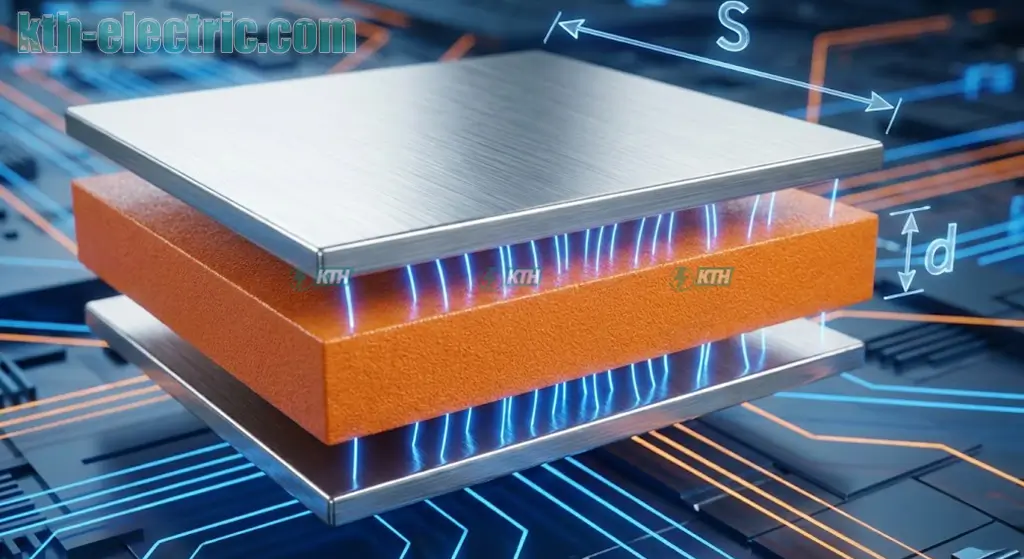

Sơ đồ mô phỏng cấu tạo tụ điện phẳng

Sơ đồ trên mô tả:

$S$ (Area): Diện tích bề mặt của bản cực.
$d$ (Distance): Khoảng cách giữa hai bản cực.

Tổng hợp Công thức tính Điện dung (Chính xác & Đầy đủ nhất)

💡 Tóm tắt nhanh:

Tụ phẳng: $C = \frac{\epsilon \epsilon_0 S}{d}$
Tụ trụ: $C = \frac{2\pi \epsilon \epsilon_0 h}{\ln(R_2/R_1)}$
Tụ cầu: $C = \frac{4\pi \epsilon \epsilon_0 R_1 R_2}{R_2 - R_1}$

Trong quá trình nghiên cứu, chúng tôi phát hiện nhiều nguồn đưa ra công thức sai lệch. Dưới đây là bộ công thức chuẩn vật lý kỹ thuật đã được KTH Electric xác thực.

Lưu ý các hằng số quan trọng:

$\epsilon_0$ (Epsilon zero): Hằng số điện môi của chân không $\approx 8.854 \times 10^{-12} \text{ F/m}$ .
$\epsilon$ : Hằng số điện môi tương đối của vật liệu (Ví dụ: Dầu máy biến áp có $\epsilon \approx 2.2$ ).

Tụ điện phẳng (Parallel Plate Capacitor)

Đây là mô hình cơ bản nhất, thường thấy trong các loại tụ giấy hoặc tụ gốm.

$C = \frac{\epsilon \epsilon_0 S}{d}$

$S$ : Diện tích đối diện của hai bản cực ( $m^2$ ).
$d$ : Khoảng cách giữa hai bản cực ( $m$ ).
Ý nghĩa: Điện dung tỷ lệ thuận với diện tích và tính chất cách điện, tỷ lệ nghịch với khoảng cách.

Tụ điện trụ (Cylindrical Capacitor)

Mô hình này ứng dụng cho cáp đồng trục hoặc các loại tụ bù trung thế dạng cuộn.

$C = \frac{2\pi \epsilon \epsilon_0 h}{\ln(\frac{R_2}{R_1})}$

$h$ : Chiều dài của tụ điện ( $m$ ).
$R_1, R_2$ : Bán kính mặt trụ trong và ngoài.

Tụ điện cầu (Spherical Capacitor) – 🚨 Cần chú ý

Dưới đây là công thức chính xác cho tụ điện gồm hai vỏ cầu kim loại đồng tâm:

$C = \frac{4\pi \epsilon \epsilon_0 R_1 R_2}{R_2 - R_1}$

Phân tích chuyên sâu: 3 Cách tăng Điện dung trong thực tế

Để tăng điện dung, các kỹ sư tập trung vào 3 yếu tố: (1) Tăng diện tích bản cực ( $S$ ), (2) Giảm khoảng cách giữa hai bản cực ( $d$ ), và (3) Sử dụng vật liệu có hằng số điện môi ( $\epsilon$ ) lớn.

Hiểu rõ cách tăng điện dung giúp các kỹ sư tối ưu hóa thiết kế mạch và lựa chọn thiết bị như Cuộn kháng tụ bù hiệu quả hơn.

Phương pháp 1: Tăng diện tích bản cực ( $S$ )

Nguyên lý: Vì $C \sim S$ , diện tích càng lớn, khả năng chứa điện tích càng cao.
Ứng dụng: Trong tụ bù dầu, người ta cuộn các lá nhôm lại để gói ghém diện tích $S$ cực lớn vào một vỏ trụ nhỏ gọn.

Phương pháp 2: Giảm khoảng cách giữa hai bản cực ( $d$ )

Nguyên lý: Khoảng cách càng nhỏ, lực hút tĩnh điện càng mạnh $\rightarrow$ Điện dung tăng.
Lưu ý: Nếu $d$ quá nhỏ, lớp cách điện dễ bị đánh thủng. Cần phải đo đạc kỹ bằng các thiết bị đo điện trở cách điện để đảm bảo an toàn.

Phương pháp 3: Sử dụng chất điện môi có hằng số ( $\epsilon$ ) lớn

Nguyên lý: Thay không khí ( $\epsilon \approx 1$ ) bằng các vật liệu cao cấp hơn như gốm, mica, hoặc dầu cách điện chuyên dụng.

Giá trị điện dung trong Mạch điện: Ghép nối tiếp và Song song

Ghép song song: Điện dung TĂNG ( $C_{tổng} = C_1 + C_2 + ...$ ).
Ghép nối tiếp: Điện dung GIẢM ( $\frac{1}{C_{tổng}} = \frac{1}{C_1} + \frac{1}{C_2} + ...$ ), nhưng chịu được điện áp cao hơn.

Trong thiết kế và lắp đặt tủ tụ bù, kỹ năng ghép tụ là bắt buộc để đạt được công suất phản kháng (kVar) mong muốn.

Ghép song song (Parallel)

Khi ghép các tụ song song, điện dung tổng sẽ tăng lên. Đây là cách thường dùng để nâng cao hệ số công suất cos phi.

$C_{tổng} = C_1 + C_2 + ... + C_n$

Ghép nối tiếp (Series)

Khi ghép nối tiếp, điện dung tổng sẽ giảm đi, nhưng điện áp chịu đựng của bộ tụ sẽ tăng lên.

$\frac{1}{C_{tổng}} = \frac{1}{C_1} + \frac{1}{C_2} + ... + \frac{1}{C_n}$

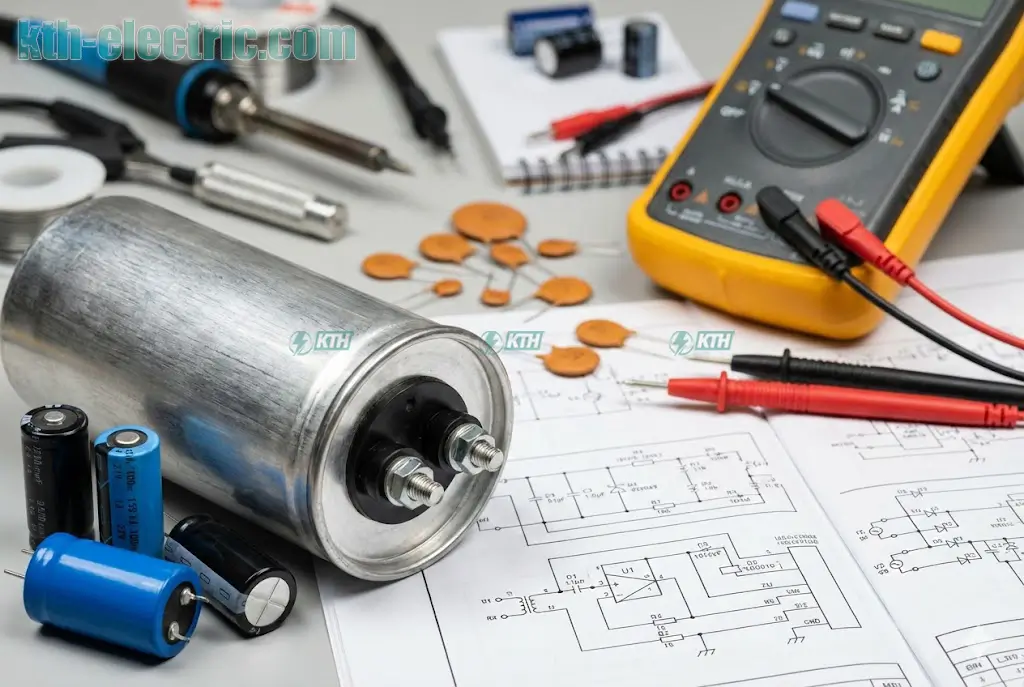

Các loại tụ điện phổ biến và Ứng dụng

Tụ hóa dùng lọc nguồn; Tụ gốm dùng cho mạch cao tần/lọc nhiễu; Tụ công suất (Tụ dầu/khô) dùng để bù công suất phản kháng trong công nghiệp.

1. Tụ hóa (Electrolytic Capacitor):Đặc điểm: Điện dung lớn, có phân cực.Ứng dụng: Lọc nguồn DC, ổn định điện áp sau bộ lưu điện UPS.
2. Tụ gốm (Ceramic Capacitor):Đặc điểm: Trị số nhỏ, hoạt động tần số cao.Ứng dụng: Lọc nhiễu, dùng trong mạch điều khiển của ATS.
3. Tụ công suất (Power Capacitor):Đặc điểm: Chuyên dụng cho công nghiệp.Ứng dụng: Nằm trong các tủ tụ bù để giảm tiền điện phạt vô công.

Cảnh báo an toàn & Lời khuyên từ chuyên gia

⚠️ Cảnh báo an toàn 2025:

Tụ điện có thể gây giật chết người ngay cả khi đã ngắt nguồn. Luôn xả tụ trước khi sửa chữa. Hãy kiểm tra định kỳ để tránh nguy cơ nổ tụ do quá nhiệt hoặc sóng hài.

Điện dung không chỉ là con số, nó đại diện cho năng lượng tích trữ ( $W = \frac{1}{2}CU^2$ ). Vì vậy, an toàn điện là trên hết.

Nguy cơ điện giật: Các tụ điện lớn trong biến tần hoặc nguồn công nghiệp có thể giữ điện áp 300V-400V rất lâu sau khi tắt máy. Luôn xả tụ trước khi bảo trì.
Kiểm tra định kỳ: Tụ điện bị lão hóa sẽ làm giảm hiệu suất hệ thống. Bạn nên sử dụng dịch vụ bảo trì tủ điện để kiểm tra dung lượng tụ định kỳ.
Sóng hài: Tụ điện rất nhạy cảm với sóng hài. Nếu hệ thống có nhiều thiết bị điện tử, hãy cân nhắc lắp đặt cuộn kháng cho tụ bù để bảo vệ tụ khỏi bị nổ.

Tổng kết

Điện dung là thông số then chốt quyết định khả năng lưu trữ năng lượng và ổn định mạch điện. Hiểu rõ về điện dung và dung kháng của tụ điện sẽ giúp bạn làm chủ việc vận hành hệ thống điện an toàn và hiệu quả.

Nếu bạn có bất kỳ câu hỏi nào về tính toán tụ bù hoặc cần tư vấn giải pháp chất lượng điện năng, đừng ngần ngại liên hệ với KTH Electric.
