ELCB là gì? Nguyên lý, Phân loại và Cách đấu Aptomat chống giật

Trong bối cảnh an toàn điện ngày càng được coi trọng, ELCB (Earth Leakage Circuit Breaker) nổi lên như một thiết bị không thể thiếu. Nhưng chính xác ELCB là gì và tại sao nó lại quan trọng đến vậy?

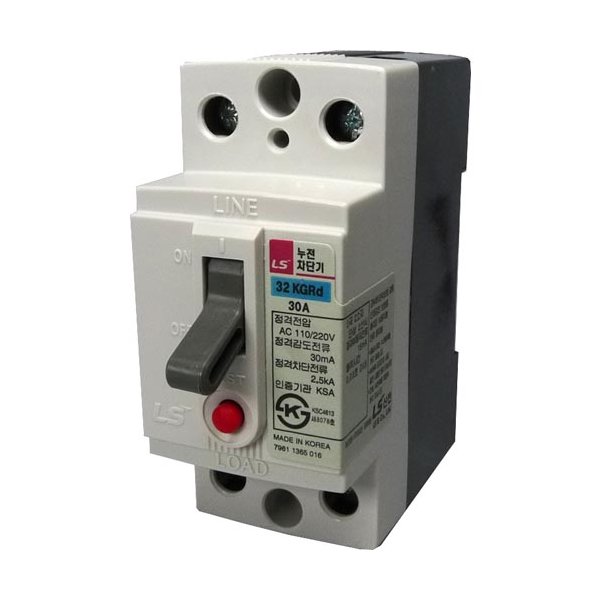

ELCB, thường được gọi là aptomat chống giật hoặc cầu dao chống rò điện, là một thiết bị an toàn điện bắt buộc. Chức năng cốt lõi của nó là phát hiện sự chênh lệch nhỏ trong dòng điện đi và về, một dấu hiệu của rò rỉ điện xuống đất. Khi phát hiện sự cố (thường trong vòng 0.04 giây), ELCB sẽ ngay lập tức ngắt nguồn, bảo vệ con người khỏi nguy cơ điện giật và ngăn ngừa các sự cố cháy nổ.

Chức năng và Vai trò của ELCB

Chức năng chính của ELCB là bảo vệ con người khỏi điện giật và ngăn ngừa cháy nổ do rò rỉ điện. Nó bắt buộc dùng cho khu vực ẩm ướt (bình nước nóng) và là thiết bị an toàn quan trọng trong cả dân dụng và công nghiệp.

Vai trò chính của ELCB là bảo vệ an toàn cho con người và động vật khỏi các tai nạn điện giật, đặc biệt ở môi trường có trở kháng cao.

• Trong dân dụng: ELCB là thiết bị bắt buộc cho các khu vực ẩm ướt như bình nước nóng, máy giặt, và là trang bị tiêu chuẩn cho tủ điện tổng của gia đình.
• Trong công nghiệp: Nó bảo vệ thiết bị đắt tiền khỏi hư hỏng do rò rỉ và đảm bảo an toàn cho công nhân vận hành trong các hệ thống điện công nghiệp và thi công điện nhà xưởng.
• Ứng dụng đặc biệt: ELCB cũng rất quan trọng trong các giải pháp chống giật cho trạm sạc xe điện, nơi nguy cơ tiếp xúc cao.

Độ nhạy phổ biến từ 5mA đến 30mA (milimet) đảm bảo ngắt mạch đủ nhanh trước khi dòng điện gây nguy hiểm cho cơ thể người (thường trong 0.04 giây).

Nguyên lý hoạt động của ELCB

ELCB hoạt động bằng cách so sánh dòng điện đi (pha) và dòng điện về (trung tính) thông qua một lõi từ. Nếu có chênh lệch (dòng rò) vượt ngưỡng nhạy (ví dụ 30mA), từ thông tổng hợp sẽ kích hoạt rơ le và ngắt mạch.

Về cơ bản, ELCB hoạt động dựa trên nguyên tắc so sánh dòng điện (còn gọi là ELCB dòng, hay RCCB):

1. Ở điều kiện bình thường: Dòng điện đi vào thiết bị (dây Pha) phải bằng dòng điện đi ra (dây Trung tính). Hai dòng điện ngược chiều này tạo ra hai từ thông triệt tiêu lẫn nhau trong lõi từ của ELCB, làm từ thông tổng bằng 0.
2. Khi có rò rỉ điện: Một phần dòng điện bị thất thoát (ví dụ: rò qua vỏ thiết bị rồi xuống đất, hoặc qua cơ thể người). Điều này làm dòng về nhỏ hơn dòng đi, tạo ra sự chênh lệch.
3. ELCB phát hiện: Sự chênh lệch này tạo ra một từ thông khác 0 trong lõi từ, cảm ứng lên một cuộn dây thứ cấp, tạo ra một dòng điện đủ lớn để kích hoạt rơ le điện. Rơ le này sẽ làm ELCB “nhảy” và ngắt nguồn, bảo vệ an toàn.

Hiện nay, loại ELCB vận hành theo dòng (current-operated, hay còn gọi là RCCB) phổ biến hơn nhiều so với loại vận hành theo điện áp (voltage-operated) cũ, vì độ nhạy và độ tin cậy cao hơn, không phụ thuộc vào điện trở đất.

Cách lắp đặt ELCB an toàn

Để lắp ELCB an toàn: 1) Ngắt nguồn tổng (MCB/CB), 2) Cố định ELCB chắc chắn vào tủ điện, 3) Đấu đúng dây (Nguồn vào ‘Line’, Tải ra ‘Load’; Nóng vào L, Nguội vào N), 4) Đóng điện và kiểm tra lại bằng nút “TEST”.

Việc lắp đặt hệ thống điện hạ thế và ELCB đòi hỏi sự cẩn thận và tuân thủ tuyệt đối quy trình an toàn.

1. Ngắt nguồn điện: Luôn ngắt cầu dao tổng (MCB/MCCB) trước khi thực hiện bất kỳ thao tác nào. Đảm bảo không còn điện trong mạch.
2. Cố định ELCB: Bắt vít ELCB chắc chắn vào bảng điện hoặc thanh ray (DIN rail) trong tủ điện, đảm bảo có nắp che an toàn.
3. Đấu dây:
   • Nguồn điện AC tổng (từ đồng hồ hoặc CB tổng) đấu vào đầu Line (phía trên).
   • Phụ tải (toàn bộ hệ thống điện của nhà hoặc thiết bị) đấu vào đầu Load (phía dưới).
   • Quan trọng: Đấu đúng dây Nóng (L) và dây Nguội (N) theo ký hiệu trên thiết bị. Sai dây có thể khiến ELCB không hoạt động đúng hoặc báo lỗi.
4. Kiểm tra: Sau khi đấu nối xong, đóng điện trở lại và nhấn nút “TEST” trên ELCB. Thiết bị phải ngắt điện ngay lập tức. Bạn nên thực hiện việc này định kỳ (ví dụ: hàng tháng) để đảm bảo ELCB vẫn hoạt động tốt.

Phân loại ELCB phổ biến

ELCB được phân loại theo số cực, bao gồm: Loại 2P (1 pha 2 dây, phổ biến nhất trong dân dụng), Loại 1P+N (tương tự 2P nhưng tiết kiệm diện tích), Loại 3P (3 pha không trung tính) và Loại 4P (3 pha có trung tính, dùng trong công nghiệp).

ELCB được phân loại chủ yếu dựa trên số cực, phù hợp với từng loại mạch điện:

Aptomat ELCB 1 cực (1P+N)

Thực chất là loại 2P (vẫn cắt cả Pha và Trung tính) nhưng có thiết kế nhỏ gọn bằng 1 module (1 tép). Thường dùng cho các mạch nhánh 1 pha đơn giản, tiết kiệm không gian tủ điện.

Aptomat ELCB 2 cực (2P)

Đây là loại phổ biến nhất trong dân dụng, dùng cho mạng 1 Pha (1 dây Nóng + 1 dây Nguội), có kích thước 2 module. Thường dùng làm aptomat tổng cho gia đình hoặc bảo vệ độc lập cho các nhánh quan trọng (như máy nước nóng, bếp từ).

Aptomat ELCB 3 cực (3P)

Sử dụng cho hệ thống điện 3 Pha (L1, L2, L3) không cần dây trung tính, thường dùng cho các động cơ, máy móc 3 pha đặc thù.

Aptomat ELCB 4 cực (4P)

Sử dụng cho mạng điện 3 Pha 4 dây (L1, L2, L3 + N), thường dùng làm aptomat tổng trong công nghiệp, tòa nhà, xưởng sản xuất sử dụng điện áp 380-415VAC.

Việc lựa chọn ELCB cần dựa trên bảng chọn Aptomat theo công suất và hiểu rõ các ký hiệu và thông số trên Aptomat để đảm bảo phù hợp với tải (dòng định mức) và mức độ bảo vệ (dòng rò).

So sánh ELCB với MCB & RCCB

ELCB/RCCB chỉ chống giật (phát hiện dòng rò rỉ). MCB chỉ chống quá tải và ngắn mạch (chập điện). Đây là hai chức năng hoàn toàn khác nhau và BẮT BUỘC phải lắp đặt kết hợp cả hai để bảo vệ toàn diện.

Đây là điểm nhiều người nhầm lẫn. Cần phân biệt rõ chức năng của từng loại:

Lưu ý quan trọng: ELCB/RCCB (loại không có bảo vệ quá tải) KHÔNG bảo vệ quá tải hay ngắn mạch. MCB (hoặc MCCB cho dòng lớn) KHÔNG bảo vệ chống giật.
Để bảo vệ toàn diện, một hệ thống điện an toàn BẮT BUỘC phải lắp đặt kết hợp cả MCB và ELCB/RCCB (hoặc dùng loại RCBO – là sự kết hợp của cả hai trong một thiết bị).

Kết luận và những lưu ý “vàng”

ELCB là thiết bị an toàn bắt buộc để chống điện giật, không phải là lựa chọn. Khi sử dụng, cần chọn loại phù hợp, lắp đúng kỹ thuật, và kiểm tra định kỳ bằng nút “TEST” hàng tháng. Nếu ELCB nhảy liên tục, phải kiểm tra rò rỉ ngay.

ELCB là thiết bị an toàn bắt buộc, không phải là một lựa chọn. Nó là tuyến phòng thủ cuối cùng và quan trọng nhất để bảo vệ tính mạng con người trước các nguy cơ điện giật.

Để ELCB phát huy tối đa hiệu quả:

• Chọn ELCB phù hợp: Lựa chọn đúng dòng rò (thường là 30mA cho dân dụng, 100-500mA cho công nghiệp hoặc chống cháy) và dòng tải định mức (A) phù hợp.
• Kiểm tra định kỳ: Nhấn nút “TEST” hàng tháng để đảm bảo cơ cấu cơ khí và mạch điện tử còn hoạt động tốt.
• Lắp đặt đúng kỹ thuật: Đảm bảo đấu nối chính xác, siết chặt ốc vít để tránh move, phát nhiệt.
• Khắc phục sự cố: Nếu ELCB nhảy liên tục, hệ thống của bạn đang bị rò rỉ. Cần liên hệ kỹ thuật viên để kiểm tra ngay, không tự ý gỡ bỏ ELCB hay nối tắt.
• Liên hệ chuyên gia: Không tự ý sửa chữa ELCB. Nếu có sự cố, hãy tìm đến các dịch vụ bảo trì hệ thống điện hoặc thử nghiệm điện chuyên nghiệp.
