💡 CỐT LÕI VẤN ĐỀ:

Recloser Nulec U27 là máy cắt tự đóng lại 27kV sử dụng công nghệ Solid Dielectric (Cách điện rắn) và buồng cắt chân không. Đây là giải pháp “Xanh”, loại bỏ hoàn toàn khí SF6, chuyên dùng để thay thế máy cắt dầu/khí cũ kỹ.

Để hiểu đúng về sản phẩm, trước tiên chúng ta cần định nghĩa rõ ràng về thuật ngữ. Recloser là gì? Recloser (Máy cắt tự đóng lại) là một thiết bị bảo vệ thông minh, có khả năng tự động phát hiện sự cố, cắt điện để cô lập điểm lỗi, và quan trọng nhất là tự động đóng lại sau một khoảng thời gian cài đặt để khôi phục dòng điện nếu đó là sự cố thoáng qua (như cành cây quẹt vào dây, sét đánh…).

Recloser Nulec U27 (hay còn gọi là Máy cắt tự đóng lại U-Series) là dòng thiết bị chuyên dụng cho lưới điện phân phối, được thiết kế với điện áp định mức lên đến 27kV. Điểm đặc biệt nhất, tạo nên sự khác biệt cốt lõi của dòng sản phẩm này, chính là việc ứng dụng công nghệ Solid Dielectric (Cách điện rắn) kết hợp với môi trường dập hồ quang chân không (Vacuum Interrupter).

Đây được xem là giải pháp tối ưu để thay thế cho các máy cắt khí SF6 hoặc các máy cắt dầu OCB cũ kỹ, giúp loại bỏ hoàn toàn nguy cơ rò rỉ khí độc hại ra môi trường – một tiêu chí tiên quyết trong các dự án phát triển bền vững và “Lưới điện xanh” (Green Grid) hiện nay.

💡 SỰ THẬT THƯƠNG HIỆU:

Nulec Industries (Úc) được Schneider Electric mua lại năm 2000. Recloser Nulec U27 hiện nay chính hãng là sản phẩm của Schneider Electric nhưng vẫn giữ tên “Nulec” như di sản chất lượng.

Trong quá trình tư vấn và cung cấp thiết bị tại KTH Electric, tôi nhận thấy rất nhiều khách hàng khi nhận bàn giao thiết bị thường có chung một thắc mắc: “Tại sao trong hợp đồng tôi đặt mua Recloser hãng Nulec, nhưng trên thùng máy và nhãn mác thiết bị lại in logo Schneider Electric?”.

Để anh em kỹ thuật yên tâm công tác, tôi xin giải thích rõ mối quan hệ thực thể (Entity Relation) này:

• 🏭 Nu-Lec Industries là một thương hiệu lừng danh có nguồn gốc từ Úc (Australia). Họ được coi là “cha đẻ”, là người tiên phong phát triển dòng Recloser tích hợp điều khiển kỹ thuật số, thay đổi hoàn toàn bộ mặt của ngành bảo vệ lưới điện.
• ⚡ Vào năm 2000, nhận thấy tiềm năng to lớn của công nghệ này, thương hiệu Schneider Electric – tập đoàn quản lý năng lượng hàng đầu thế giới – đã chính thức mua lại Nu-Lec Industries.

Kể từ thời điểm đó, dòng sản phẩm Nulec U-Series được Schneider Electric tiếp nhận, đầu tư mạnh mẽ để nâng cấp hệ thống điện tử, chip xử lý và phần mềm quản lý, nhưng họ vẫn trân trọng giữ lại tên gọi “Nulec” như một di sản bảo chứng cho chất lượng vượt trội. Vì vậy, hãy yên tâm rằng Recloser Nulec U27 hiện nay chính hãng là sản phẩm của Schneider Electric.

💡 ƯU ĐIỂM VƯỢT TRỘI:

Công nghệ Epoxy Resin đúc đặc giúp Zero Maintenance (Không bảo trì), chống tia UV và tự làm sạch bề mặt (Hydrophobicity). Khắc phục hoàn toàn lỗi rò rỉ khí ở các dòng máy cũ.

Khác biệt hoàn toàn với dòng W-Series truyền thống sử dụng khí SF6 để cách điện, U-Series sử dụng vật liệu Epoxy Resin (Cycloaliphatic) đúc đặc nguyên khối.

Tại sao điều này lại quan trọng đến vậy?
Là một người làm nghề 20 năm, tôi đã từng phải xử lý không ít sự cố đau đầu liên quan đến máy cắt khí SF6. Dưới cái nắng thiêu đốt 40-45 độ C của mùa hè Việt Nam, các gioăng cao su làm kín rất dễ bị lão hóa, dẫn đến hiện tượng rò rỉ khí (gas leakage) sau khoảng 5-7 năm vận hành. Khi áp suất khí tụt xuống dưới mức cho phép, máy cắt mất khả năng cách điện, dẫn đến nguy cơ phóng điện nội bộ, gây nổ và phá hủy hoàn toàn thiết bị.

Với Nulec U27, bài toán này được giải quyết triệt để nhờ công nghệ đúc Epoxy:

• 💧 Khả năng trượt nước (Hydrophobicity): Bề mặt vật liệu Epoxy Cycloaliphatic có đặc tính kỵ nước, tự làm sạch bề mặt, chống bám bụi bẩn và sương muối cực tốt. Đây là “cứu cánh” tuyệt vời cho các đường dây tải điện đi qua khu vực ven biển hoặc các khu công nghiệp có nồng độ ô nhiễm cao.
• ☀️ Chống tia UV: Vật liệu này trơ với ánh sáng mặt trời, không bị giòn hay nứt vỡ dưới tác động của tia cực tím.
• 🛠️ Zero Maintenance (Không cần bảo trì khí): Bạn sẽ không còn phải cử nhân viên đi soi đồng hồ đo áp suất khí định kỳ, cũng không cần lo lắng về việc nạp bổ sung khí SF6 đắt đỏ. Bạn lắp nó lên trụ, và gần như có thể “quên” nó đi trong 10 năm đầu tiên vận hành.

💡 CƠ CHẾ HOẠT ĐỘNG:

Kết hợp Buồng cắt chân không (dập hồ quang an toàn) và Cơ cấu truyền động từ (chỉ 1 chi tiết chuyển động). Tuổi thọ cơ khí lên tới 10.000 lần đóng cắt.

Recloser U27 sử dụng buồng cắt chân không (Vacuum Interrupter) để thực hiện nhiệm vụ dập hồ quang. Nguyên lý ở đây là khi tiếp điểm mở ra, hồ quang điện sinh ra sẽ bị dập tắt ngay lập tức trong môi trường chân không cao, đảm bảo an toàn tuyệt đối và không phát sinh sản phẩm cháy ra môi trường.

Song hành với đó là Cơ cấu truyền động từ (Magnetic Actuator).
Hãy quên đi các cơ cấu lò xo tích năng (Spring mechanism) phức tạp, cồng kềnh với hàng trăm chi tiết chuyển động cơ khí, bánh răng, chốt hãm… những thứ rất dễ bị kẹt, rỉ sét sau thời gian dài không hoạt động. Cơ cấu truyền động của Nulec U27 được thiết kế tối giản đến mức kinh ngạc: chỉ có MỘT chi tiết chuyển động duy nhất.

• 🧲 Nguyên lý Bi-stable (Ổn định 2 trạng thái): Thiết bị sử dụng nam châm vĩnh cửu để giữ tiếp điểm chắc chắn ở trạng thái Đóng hoặc Mở. Chỉ khi cần chuyển trạng thái, một xung điện từ cực ngắn mới được kích hoạt.
• ⏳ Tuổi thọ: Thiết kế này giúp thiết bị đạt tới tuổi thọ cơ khí lên đến 10.000 lần đóng cắt. Hãy thử làm một phép tính đơn giản: Nếu một năm Recloser tác động trung bình 10 lần, thì tuổi thọ lý thuyết của cơ cấu này có thể lên tới… 1.000 năm!

💡 TÍNH NĂNG THÔNG MINH:

Tủ điều khiển ADVC (Compact/Ultra) tích hợp Relay kỹ thuật số, đo lường thời gian thực (V, I, P, Q) và kết nối SCADA mạnh mẽ qua các giao thức DNP3, IEC 60870-5-101/104.

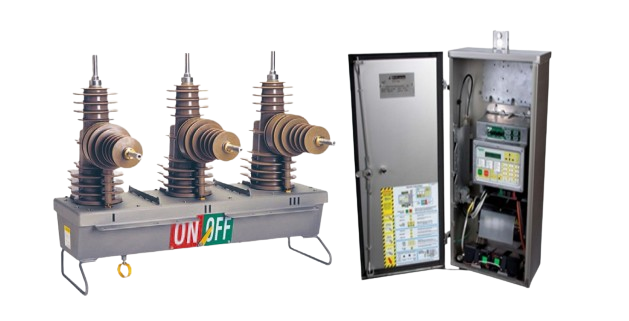

Đây chính là phần “ăn tiền” nhất và cũng là phần khiến nhiều kỹ sư mới vào nghề cảm thấy “choáng ngợp” nhất. Recloser Nulec U27 thường đi kèm với tủ điện điều khiển dòng ADVC (Advanced Controller), với hai phiên bản phổ biến nhất là ADVC Compact và ADVC Ultra.

a. Tính năng bảo vệ & Đo lường

Tủ ADVC không chỉ đơn thuần là bộ phận điều khiển đóng cắt, nó thực chất là một thiết bị bảo vệ Relay (Rơ-le) kỹ thuật số (Digital Protection Relay) cực mạnh:

• Bảo vệ quá dòng (50/51), chạm đất (50N/51N), chạm đất nhạy (SEF).
• Tự động đóng lại (Auto-reclose) theo chu trình cài đặt sẵn, tối đa lên đến 4 lần đóng lại.
• Đo lường thời gian thực (Real-time monitoring): Giám sát các thông số Điện áp (V), Dòng điện (I), Công suất (P, Q), Hệ số công suất (Cos phi), Tần số (Hz). Độ chính xác của phép đo được đảm bảo nhờ các biến dòng (CT) và biến điện áp (CVT) chất lượng cao đã được tích hợp sẵn trong thân máy.

b. Hệ thống SCADA & Tự động hóa lưới điện

Trong kỷ nguyên IoT (Internet of Things) và công nghiệp 4.0, một Recloser nếu không có khả năng kết nối SCADA thì chẳng khác nào một “cục sắt” vô tri. Nulec U27 thực sự làm chủ cuộc chơi này với khả năng kết nối mạnh mẽ và linh hoạt:

• Giao thức (Protocol): Hỗ trợ đầy đủ các giao thức truyền tin tiêu chuẩn ngành điện như DNP3, IEC 60870-5-101/104, Modbus.
• Cổng kết nối: Đa dạng với RS232, RS485, Ethernet (RJ45), cho phép kết nối qua modem 3G/4G hoặc cáp quang.
• Phần mềm WSOS (Windows Switchgear Operating System): Đây là công cụ đắc lực để kỹ sư cấu hình thiết bị. Giao diện trực quan, thân thiện, đặc biệt là tính năng ghi lại giản đồ sóng (waveform) khi có sự cố, giúp các kỹ sư phân tích nguyên nhân lỗi (Sự cố thoáng qua hay vĩnh cửu? Do sét hay do động vật?) một cách chính xác.

💡 LỜI KHUYÊN CHỌN MÁY:

U-Series (Rắn) là xu hướng tương lai: Thân thiện môi trường, không bảo trì, nhẹ hơn. W-Series (Khí) đang dần bị loại bỏ do chứa khí SF6 độc hại và chi phí bảo trì cao.

Dữ liệu kỹ thuật chính xác là nền tảng để thiết kế hệ thống. Dưới đây là bảng dữ liệu EAV (Entity-Attribute-Value) được trích xuất chuẩn xác từ Catalogue mới nhất của Schneider Electric, phục vụ cho việc tính toán và lựa chọn thiết bị:

• ⚡ Điện áp định mức: 27 kV (Vận hành tốt cho lưới 22kV, 24kV tại Việt Nam).
• 🔌 Dòng điện định mức: 630A / 800A.
• 💥 Dòng cắt ngắn mạch: 12.5 kA / 16 kA.
• 🛡️ Khả năng chịu dòng ngắn mạch (3s): 12.5 kA / 16 kA.
• 🌩️ Điện áp chịu đựng xung sét (BIL): 125 kV / 150 kV.
• ⚙️ Tuổi thọ cơ khí: 10.000 lần đóng cắt.
• 🔁 Tuổi thọ điện: Hàng ngàn lần ở dòng tải định mức.
• ☔ Cấp bảo vệ vỏ máy: IP65 (Chống bụi hoàn toàn, chống tia nước).
• 🌡️ Nhiệt độ vận hành: -30°C đến +50°C.
• 📊 Biến dòng (CT): Tỷ số 1000/1A, Class 10P20 & 0.5.
• 📉 Biến điện áp (CVT): Tỷ số 500:1, Class 1.0.

Để hiểu rõ hơn về vai trò của các thông số biến áp và biến dòng tích hợp, bạn có thể tham khảo thêm bài viết về máy biến áp là gì để nắm vững kiến thức nền tảng.

💡 CẤU THÀNH GIÁ:

Giá biến động theo: Loại tủ điều khiển (Ultra/Compact), Phụ kiện đi kèm (Giá treo, VT, Chống sét van) và Nguồn gốc xuất xứ (Indonesia/Australia có CO/CQ).

Rất khó để đưa ra một con số “cứng” cho giá của một bộ Recloser, bởi lẽ giá thành cuối cùng sẽ biến động tùy thuộc vào cấu hình cụ thể của từng dự án thi công điện M&E. Các yếu tố chính ảnh hưởng đến giá bao gồm:

1. Loại tủ điều khiển: Bạn chọn tủ ADVC Ultra (phiên bản cao cấp, nhiều cổng kết nối, màn hình lớn, tính năng mở rộng) hay ADVC Compact (nhỏ gọn, tiết kiệm)? Giá chênh lệch giữa hai dòng này là đáng kể.
2. Phụ kiện đi kèm:
   • Giá treo (Mounting Bracket): Bạn lắp trên trụ bê tông ly tâm tròn hay trụ thép vuông chữ H? Mỗi loại trụ sẽ cần bộ gá lắp khác nhau.
   • Biến điện áp cấp nguồn (Auxiliary VT): Yêu cầu của điện lực địa phương là cần 1 quả VT (cấp nguồn 1 phía) hay 2 quả VT (cấp nguồn 2 phía để đảm bảo Recloser luôn “sống” khi mất nguồn 1 bên)?
   • Chống sét van (LA): Đây là phụ kiện BẮT BUỘC để bảo vệ Recloser khỏi sét lan truyền. Đừng bao giờ tiếc tiền cho bộ chống sét van Polymer 24kV chất lượng cao (như Cooper, 3M, Sarah…).
3. Giấy tờ CO/CQ: Hàng chính hãng nhập khẩu nguyên bộ từ nhà máy Schneider tại Indonesia (khu vực Châu Á Thái Bình Dương) hay từ Úc sẽ có đầy đủ CO/CQ, Packing List, Test Report.

💡 CAM KẾT VÀNG:

KTH Electric cam kết: 100% Chính hãng (Đền bù 200% nếu giả), Hỗ trợ kỹ thuật 24/7 bởi chuyên gia 20 năm kinh nghiệm, và Kho hàng sẵn đáp ứng tiến độ gấp.

Tại Công Ty TNHH KTH Electric, chúng tôi không chỉ bán một thiết bị vô tri, chúng tôi bán SỰ AN TÂM cho chủ đầu tư.

• ✅ Hàng chính hãng 100%: Chúng tôi cam kết đền bù 200% giá trị hợp đồng nếu khách hàng phát hiện hàng giả, hàng nhái, hoặc hàng “dựng” (refurbished).
• ✅ Hỗ trợ kỹ thuật 24/7: Với đội ngũ kỹ sư 20 năm kinh nghiệm, chúng tôi sẵn sàng hỗ trợ cài đặt, cấu hình, xử lý sự cố online hoặc trực tiếp tại hiện trường bất kể ngày đêm.
• ✅ Kho hàng sẵn: Chúng tôi luôn duy trì số lượng lớn Recloser U27 và các phụ kiện tại kho TP.HCM, sẵn sàng đáp ứng tiến độ “cháy” của các dự án điện lực hay lắp đặt trạm biến áp.
