Giải Pháp Chống Sét Toàn Diện 2025: Quy Trình Chuẩn TCVN 9385

Đừng Để “Mất Bò Mới Lo Làm Chuồng”: Tư Duy Đúng Về Chống Sét

Một hệ thống bảo vệ công trình an toàn tuyệt đối bắt buộc phải đồng bộ 3 “lớp khiên”: Kim thu sét (đánh chặn bên ngoài), SPD (cắt lọc sét bên trong) và Tiếp địa (giải phóng năng lượng). Thiếu bất kỳ yếu tố nào, nguy cơ cháy nổ và hư hại thiết bị vẫn chiếm tỷ lệ trên 70%.

Trong bối cảnh biến đổi khí hậu phức tạp, mật độ giông sét tại Việt Nam giai đoạn 2024-2025 đang có xu hướng gia tăng đột biến. Khi tìm kiếm từ khóa “chống sét”, đa phần chủ đầu tư đang tìm kiếm sự an tâm. Tuy nhiên, sai lầm “chết người” phổ biến nhất là quan niệm: “Chỉ cần gắn một cây kim trên mái nhà là xong”.

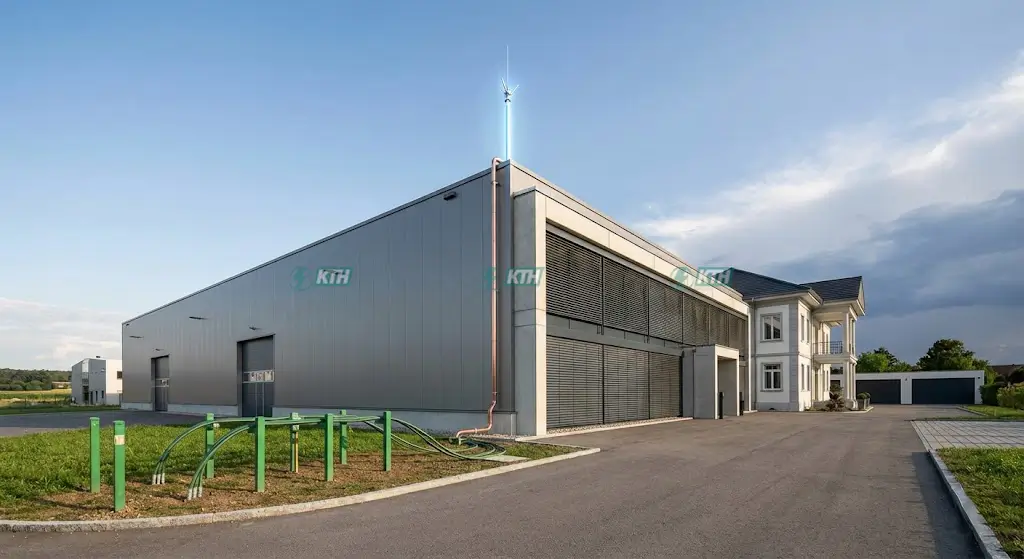

Theo tiêu chuẩn kỹ thuật, một hệ thống chống sét đạt chuẩn vận hành an toàn phải là sự phối hợp chặt chẽ của 3 phân hệ:

• Bảo vệ bên ngoài (External Protection): Thu hồi tia sét đánh trực tiếp, ngăn chặn phá hủy cơ học kết cấu bê tông.
• Bảo vệ bên trong (Internal Protection): Triệt tiêu các xung quá áp đột biến lan truyền qua đường nguồn và tín hiệu.
• Hệ thống tiếp địa (Earthing System): “Trái tim” của hệ thống, đảm bảo tiêu tán dòng năng lượng sét xuống đất nhanh nhất.

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Nếu hệ thống khuyết thiếu, công trình của bạn vẫn nằm trong “Red Zone” (Vùng nguy hiểm), tiềm ẩn rủi ro cháy dây điện âm tường hoặc hỏng hóc toàn bộ thiết bị điện tử đắt tiền.

Tại Sao Phải Đầu Tư Hệ Thống Chống Sét Đạt Chuẩn Ngay Từ Đầu?

Đầu tư bài bản giúp loại bỏ rủi ro tử vong do điện áp bước, ngăn chặn hỏa hoạn do nhiệt tâm tia sét (30.000°C) và bảo vệ hệ sinh thái Smarthome/IoT. Chi phí khắc phục sự cố thường cao gấp 10-20 lần chi phí đầu tư ban đầu.

Đừng đánh cược với xác suất, hãy quản trị rủi ro. Một cú sét đánh mang năng lượng hàng trăm kA có thể gây ra những hậu quả không thể đảo ngược:

• ⚠️ Nguy hiểm tính mạng: Dòng điện cường độ cao đi qua cơ thể gây ngừng tim tức thì hoặc thương tật vĩnh viễn.
• ⚠️ Hủy hoại hạ tầng: Nhiệt độ tia sét nung nóng cốt thép, làm nứt bê tông và gây hỏa hoạn diện rộng.
• ⚠️ Thảm họa thiết bị điện tử: Đây là “sát thủ vô hình”. Sét đánh cách xa vài trăm mét vẫn tạo ra xung quá áp cảm ứng, phá hủy tủ điện điều khiển, thang máy và các thiết bị điện tử nhạy cảm.

Lưu ý chuyên môn: Tại Việt Nam, tuân thủ TCVN 9385:2012 là yêu cầu bắt buộc để đảm bảo tính pháp lý và kỹ thuật. Bạn nên tham khảo các cách chống sét an toàn đã được thẩm định bởi chuyên gia.

Giải Pháp 1: Chống Sét Trực Tiếp (Bảo Vệ Bên Ngoài)

Khuyến nghị sử dụng công nghệ Kim thu sét chủ động (ESE) cho công trình diện tích lớn để tối ưu vùng bảo vệ (Bán kính >100m). Kim cổ điển chỉ nên dùng cho nhà phố diện tích nhỏ hẹp.

Hệ thống này đóng vai trò như lá chắn vật lý, chủ động “bắt” tia sét tại điểm định trước và dẫn năng lượng xuống đất, bảo vệ kết cấu công trình.

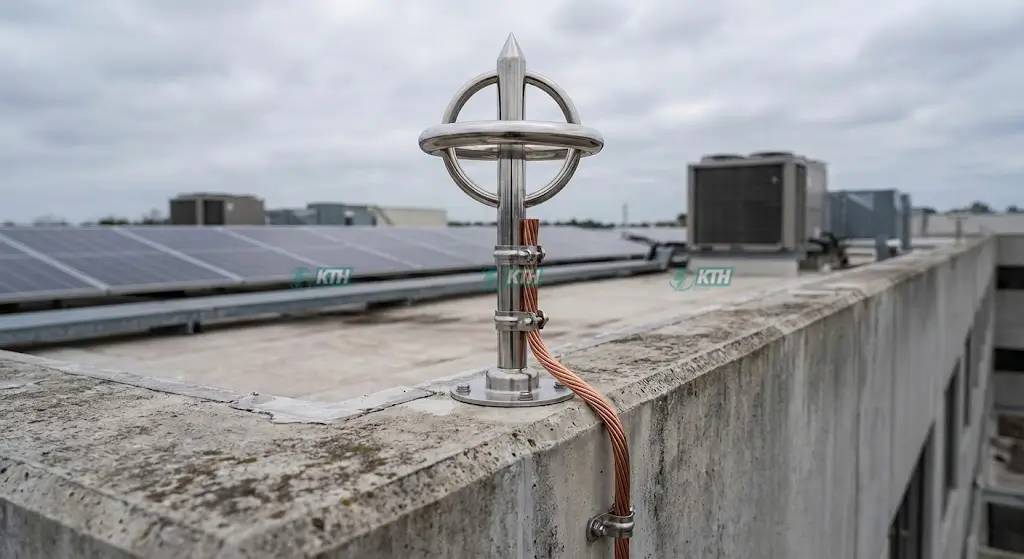

Lựa chọn Kim thu sét (Lightning Rod)

🎯 Expert Tip: Chọn kim ESE nếu diện tích mái >100m2 hoặc cần bảo vệ khuôn viên sân vườn. Chọn kim Franklin cho công trình dạng tháp hoặc nhà ống đơn lẻ.

Việc tính toán chọn kim chống sét ngoài trời phụ thuộc vào cấp độ bảo vệ (Level I-IV) của công trình:

• Kim cổ điển (Franklin): Nguyên lý thụ động, vùng bảo vệ dạng hình nón hẹp (45-60 độ). Hiệu quả thấp với công trình trải rộng.
• Kim tia tiên đạo sớm (ESE): Công nghệ chủ động phát tia tiên đạo đi lên (Upward Leader) để đón sét, bán kính bảo vệ rộng (>100m). Lựa chọn tối ưu cho nhà xưởng, biệt thự, resort.

Kỹ thuật thi công dây dẫn thoát sét

🎯 Expert Tip: Bắt buộc dùng cáp đồng thoát sét tiết diện ≥ 50mm2. Tuyệt đối không đi dây gấp khúc < 90 độ để tránh hiện tượng phóng điện ngang (Side Flash).

Dây dẫn là “mạch máu” của hệ thống. Cần sử dụng cáp đồng trần hoặc bọc PVC tiết diện tối thiểu 50mm2 (khuyên dùng 70mm2). Quá trình thi công cần giám sát chặt chẽ, không để dây điện bị hở lớp cách điện tại các điểm tiếp xúc kim loại, tránh rò rỉ năng lượng sét gây nguy hiểm.

Giải Pháp 2: Hệ Thống Tiếp Địa (Earthing System) – Yếu Tố Quyết Định

80% trường hợp sét đánh hỏng thiết bị là do tiếp địa kém (R > 10Ω). Tiêu chuẩn bắt buộc: R ≤ 10Ω (chống sét trực tiếp) và R ≤ 4Ω (tiếp địa an toàn điện/thiết bị).

Với 20 năm kinh nghiệm xử lý sự cố, tôi khẳng định hệ thống tiếp địa là “xương sống” của an toàn điện. Nếu điện trở đất quá cao, dòng sét sẽ dội ngược (Back-flashover) vào trong nhà thay vì tản xuống đất.

Tiêu chuẩn kỹ thuật điện trở đất (R)

Để đảm bảo hiệu quả thoát dòng, cần khảo sát kỹ điện trở suất của đất:

• Chống sét trực tiếp: Yêu cầu R ≤ 10 Ohm.
• Chống sét lan truyền & Điện nhẹ: Yêu cầu R ≤ 4 Ohm (Khuyến cáo < 1 Ohm cho phòng Server/Data Center/Y tế).

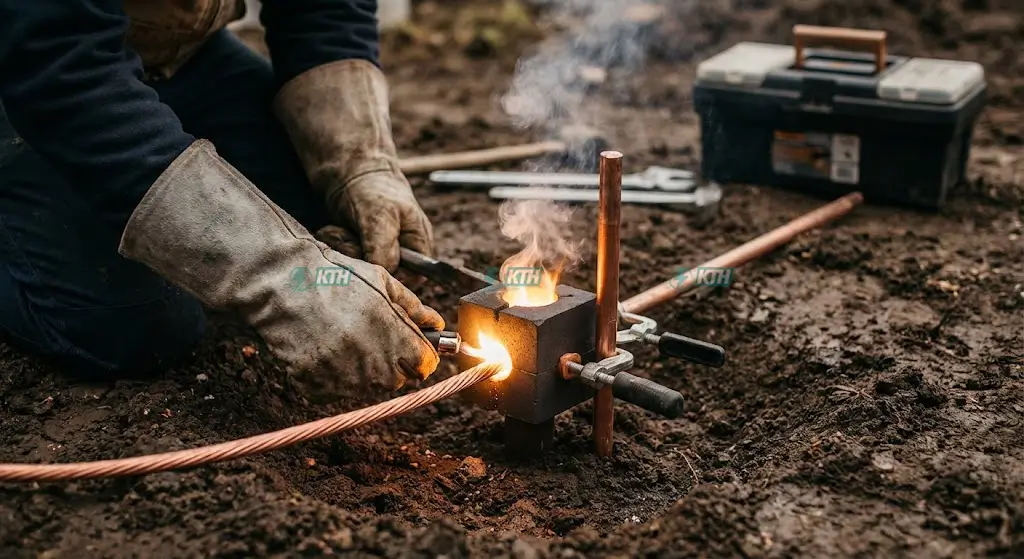

Quy trình thi công tiếp địa chuẩn

🎯 Expert Tip: Sử dụng mối nối Hàn Hóa Nhiệt là yêu cầu sống còn để hệ thống bền vững 20-30 năm, tránh hiện tượng oxy hóa như kẹp cơ khí truyền thống.

Việc thiết lập bãi tiếp địa không chỉ là một hạng mục đơn lẻ mà là phần cốt lõi trong tổng thể quy trình thi công điện MEP của công trình. Để đảm bảo sự đồng bộ và an toàn, quá trình thi công tiếp địa cần tuân thủ nghiêm ngặt các bước:

1. Đóng cọc tiếp địa: Sử dụng thép mạ đồng D16, đóng sâu chạm mạch nước ngầm để đạt độ dẫn điện tốt nhất.
2. Liên kết mối nối: Bắt buộc áp dụng công nghệ hàn hóa nhiệt. Liên kết phân tử siêu bền giúp mối nối không bị ăn mòn, đảm bảo tính ổn định lâu dài.
3. Cải tạo đất (nếu cần): Sử dụng hóa chất giảm điện trở GEM (Ground Enhancement Material) cho vùng đất đồi, đất cát khô cằn.
4. Nghiệm thu: Sử dụng đồng hồ chuyên dụng Kyoritsu/Sanwa để đo điện trở tiếp địa, chỉ khi thông số R đạt chuẩn TCVN mới tiến hành lấp đất hoàn trả mặt bằng.

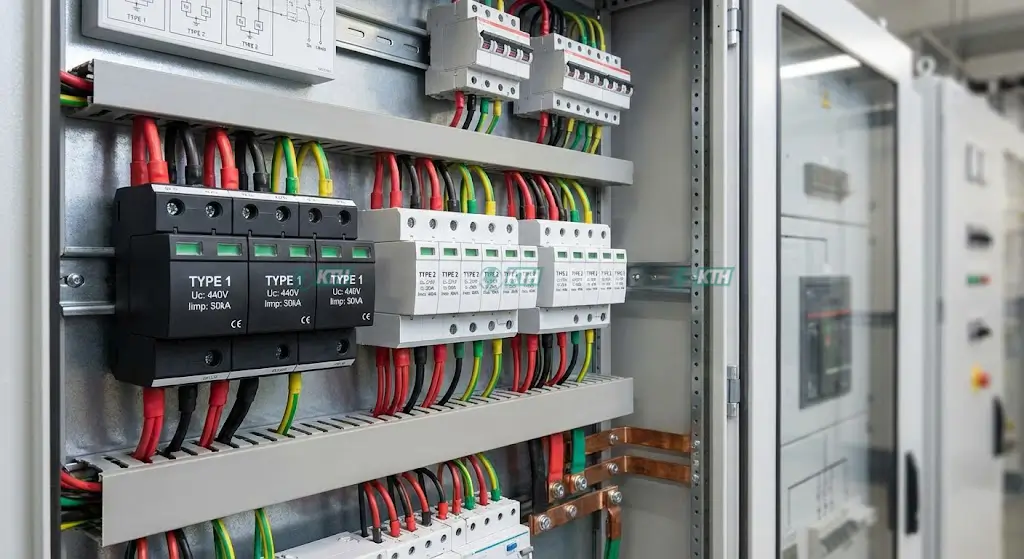

Giải Pháp 3: Chống Sét Lan Truyền (Bảo Vệ Bên Trong)

SPD (Surge Protection Device) hoạt động như một “van xả áp suất”, cắt các xung điện áp cao (Surge) xuống đất trong tích tắc (vài micro giây), bảo vệ bo mạch điện tử nhạy cảm.

Kim thu sét bảo vệ “vỏ” nhà, còn hệ thống chống sét lan truyền (SPD) bảo vệ “nội tạng” là các thiết bị điện đắt tiền.

Cơ chế bảo vệ đa tầng (LPZ – Lightning Protection Zones):
Thiết bị SPD (thường dùng công nghệ MOV – tụ chống sét Varistor) được lắp đặt phân tầng:

• Type 1 (Cắt sét sơ cấp): Lắp tại Tủ điện tổng (MSB), chịu dòng xung dạng sóng 10/350µs (mô phỏng sét đánh trực tiếp).
• Type 2 (Cắt sét thứ cấp): Lắp tại tủ phân phối tầng/nhánh, chịu dòng xung 8/20µs (xung lan truyền).
• Type 3 (Bảo vệ tinh): Lắp ngay trước thiết bị đầu cuối quan trọng.

Đối với trạm biến áp hoặc lưới trung thế, cần sử dụng chống sét van (Lightning Arrester – LA) chuyên dụng để bảo vệ lưới điện quốc gia.

Bảng So Sánh Tổng Quan & Quy Trình Bảo Trì

Chống sét trực tiếp bảo vệ “phần cứng” (kết cấu), chống sét lan truyền bảo vệ “phần mềm” (thiết bị). Sự kết hợp này là bắt buộc, không phải lựa chọn thay thế.

Cảnh báo vận hành: Hệ thống tiếp địa có thể bị suy hao, ăn mòn hoặc đứt ngầm theo thời gian. Do đó, doanh nghiệp cần định kỳ thực hiện dịch vụ bảo trì hệ thống điện và thí nghiệm điện chuyên sâu (ít nhất 1 lần/năm trước mùa mưa) để đảm bảo hệ thống luôn trong trạng thái sẵn sàng kích hoạt.

Lời Kết: Đầu Tư Một Lần – An Tâm Mãi Mãi

Chống sét không phải là chi phí, đó là khoản đầu tư bảo hiểm cho tài sản và tính mạng. Một hệ thống chuẩn mực, sử dụng vật tư chính hãng và được thi công bởi đơn vị có năng lực chuyên sâu là lá chắn thép vững chắc nhất cho công trình của bạn.

Nếu bạn cần tư vấn giải pháp, đo kiểm lại hệ thống tiếp địa cũ hoặc nâng cấp toàn diện, đội ngũ kỹ sư KTH Electric luôn sẵn sàng hỗ trợ.
