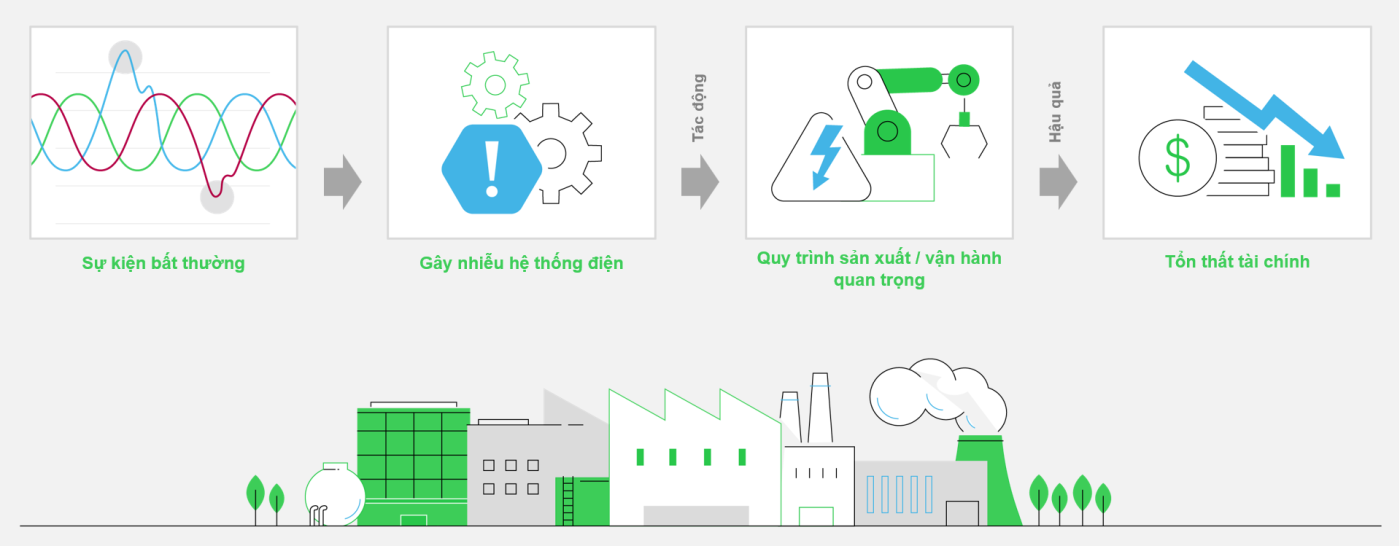

Trong môi trường điện công nghiệp hiện đại, sụt áp (voltage sag) là “kẻ thù thầm lặng” có thể gây thiệt hại hàng triệu đô la mỗi giờ do ngừng hoạt động ngoài kế hoạch.

Để giảm thiểu sụt áp ngay lập tức, giải pháp hàng đầu là lắp đặt PowerLogic DVR của Schneider Electric tại điểm kết nối chung (PCC). Thiết bị này cung cấp khả năng bù điện áp ±20% với tốc độ phản hồi đáng kinh ngạc dưới 3ms.

Tuy nhiên, một hệ thống tối ưu không chỉ dừng lại ở DVR. Bài viết này sẽ phân tích chi tiết giải pháp PowerLogic DVR và cách kết hợp nó với các công nghệ khác để đạt được chất lượng điện năng toàn diện:

• PowerLogic AccuSine EVC Plus: Bù công suất phản kháng liên tục.
• EcoStruxure Power Monitoring Expert (PME): Giám sát hệ thống năng lượng thời gian thực.
• EcoStruxure Transformer Expert: Giám sát máy biến áp dầu online.
• EcoStruxure Asset Advisor: Giám sát động cơ và dự đoán sự cố.
• AccuSine PCS+: Lọc sóng hài tích cực.
• IMD-IM400C: Giám sát cách điện nguồn DC.

Áp dụng đúng các giải pháp này có thể giúp doanh nghiệp giảm 50% thời gian chết (downtime) và tiết kiệm chi phí lên đến 6.5 triệu USD cho mỗi giờ ngừng hoạt động.

Nguyên Nhân Gây Ra Sụt Áp Trong Hệ Thống Điện Công Nghiệp

Sụt áp chủ yếu do 4 nguyên nhân chính: sấm sét hoặc động vật gây sự cố lưới điện, hỏng cáp ngầm do xây dựng, lỗi thiết bị tại trạm biến áp, và khởi động các động cơ lớn hoặc ngắn mạch trong nội bộ nhà máy.

Sụt áp (Voltage Sag) không chỉ là một khái niệm lý thuyết, nó xảy ra hàng ngày do nhiều nguyên nhân cả bên trong và bên ngoài nhà máy:

• Yếu tố môi trường: Sấm sét, cây cối đổ, động vật chạm vào đường dây.
• Hư hỏng cáp ngầm: Thường do các công trình xây dựng hoặc hoạt động khai thác.
• Lỗi thiết bị cung cấp: Hỏng hóc tại trạm biến áp hoặc thiết bị bảo vệ.
• Nội tại nhà máy: Khởi động các động cơ lớn hoặc xảy ra chập ngắn mạch, khiến tải tăng đột ngột.

Để khắc phục, cần kiểm tra hệ thống hàng tháng, thay thế cáp cũ và lắp đặt các thiết bị bảo vệ chuyên dụng.

5 Lý Do Sắt Đá Để Nâng Cao Chất Lượng Điện Năng

Nâng cao chất lượng điện năng là bắt buộc để: 1. Máy móc hoạt động ổn định (giảm hỏng hóc), 2. Tối ưu năng suất (giảm downtime), 3. Tiết kiệm chi phí (tránh bị phạt và lãng phí), 4. Tuân thủ tiêu chuẩn pháp lý (IEEE/IEC), 5. Đảm bảo chất lượng sản phẩm đầu ra.

Đảm bảo chất lượng điện năng không phải là một lựa chọn, mà là một yêu cầu bắt buộc để:

1. Hoạt động ổn định: Giảm hỏng hóc máy móc nhạy cảm (như biến tần, PLC) do sụt áp và nhiễu.
2. Tối ưu sản xuất: Giảm thời gian ngừng hoạt động ngoài kế hoạch (unplanned downtime), tăng năng suất.
3. Tiết kiệm chi phí: Tránh bị phạt tiền điện (do hệ số công suất cos phi thấp) và giảm lãng phí nguyên vật liệu.
4. Đáp ứng tiêu chuẩn: Tuân thủ các tiêu chuẩn IEEE/IEC, tránh rủi ro pháp lý.
5. Đảm bảo chất lượng sản phẩm: Cực kỳ quan trọng trong các ngành vi mạch, dược phẩm và hóa chất, nơi một sai sót nhỏ cũng có thể làm hỏng cả lô hàng.

PowerLogic DVR: Giải Pháp Khôi Phục Điện Áp Động Tối Ưu

PowerLogic DVR là giải pháp hàng đầu để bù sụt áp tức thời (dưới 3ms) mà không cần dùng pin. Nó hoạt động bằng cách “bơm” (inject) chính xác phần điện áp bị thiếu để bảo vệ tải nhạy cảm, có hiệu suất trên 98% và chi phí vận hành (TCO) rất thấp.

DVR quan trọng như thế nào?

DVR cực kỳ quan trọng vì nó bảo vệ các tải nhạy cảm (như PLC, robot, hệ thống điều khiển) khỏi các sự cố sụt áp ngắn hạn, vốn là nguyên nhân chính gây dừng chuyền sản xuất. Nó phản ứng nhanh hơn và có chi phí tối ưu hơn UPS cho ứng dụng chuyên biệt này.

Thiết bị khôi phục điện áp động (Dynamic Voltage Restorer – DVR) bảo vệ các tải nhạy cảm bằng cách bù lại phần điện áp bị sụt giảm trong thời gian cực ngắn. Nó thường được lắp tại điểm kết nối chung (PCC) và có tốc độ phản ứng nhanh hơn, chi phí thấp hơn so với UPS truyền thống cho các ứng dụng công nghiệp quy mô lớn.

Lợi ích vượt trội của PowerLogic DVR

Lợi ích chính là tốc độ phản hồi dưới 3ms, không cần pin (giảm chi phí bảo trì), hiệu suất trên 98% (tiết kiệm điện), và khả năng bù sụt áp sâu (lên đến 70% cho 1-2 pha và 40% cho 3 pha), đảm bảo sóng sin luôn ổn định.

PowerLogic DVR từ Schneider Electric sử dụng công nghệ IGBT tiên tiến, liên tục giám sát và bù điện áp để duy trì mức ổn định Vn ±1%, đồng thời giảm nhiễu. Khi phát hiện sụt áp, nó ngay lập tức “inject” (bơm) phần điện áp bị thiếu để khôi phục lại sóng sin hoàn hảo.

Những ưu điểm chính:

• ✅ Không cần pin: Giảm chi phí bảo trì, sẵn sàng hoạt động 24/7.
• ✅ Khả năng bù mạnh mẽ: Bù điện áp dao động ±20%.
• ✅ Hiệu suất cao: Đạt trên 98%, giảm chi phí vận hành.
• ✅ Tốc độ tia chớp: Phản hồi dưới 3ms.
• ✅ Giảm sụt áp sâu: Giảm tới 95% số lượng sự cố sụt áp danh định.
• ✅ Bù lệch pha: Xử lý sụt áp 1-2 pha (bù 70%) và 3 pha (bù 40%).
• ✅ Cân bằng sóng sin: Điều chỉnh dòng điện về dạng sin chuẩn và sửa lỗi pha.

Phân Tích Cấu Trúc Và Vận Hành Của PowerLogic DVR

Hệ thống DVR bao gồm Tủ chính (bù công suất), Tủ bypass thủ công (bắt buộc để bảo trì an toàn), và Tủ phụ (nếu cần tăng công suất). Nó hoạt động ở 3 chế độ: Normal (bù sụt áp), Static Bypass (tự động ngắt khi quá tải), và Manual Bypass (bảo trì).

Cấu Trúc Hệ Thống

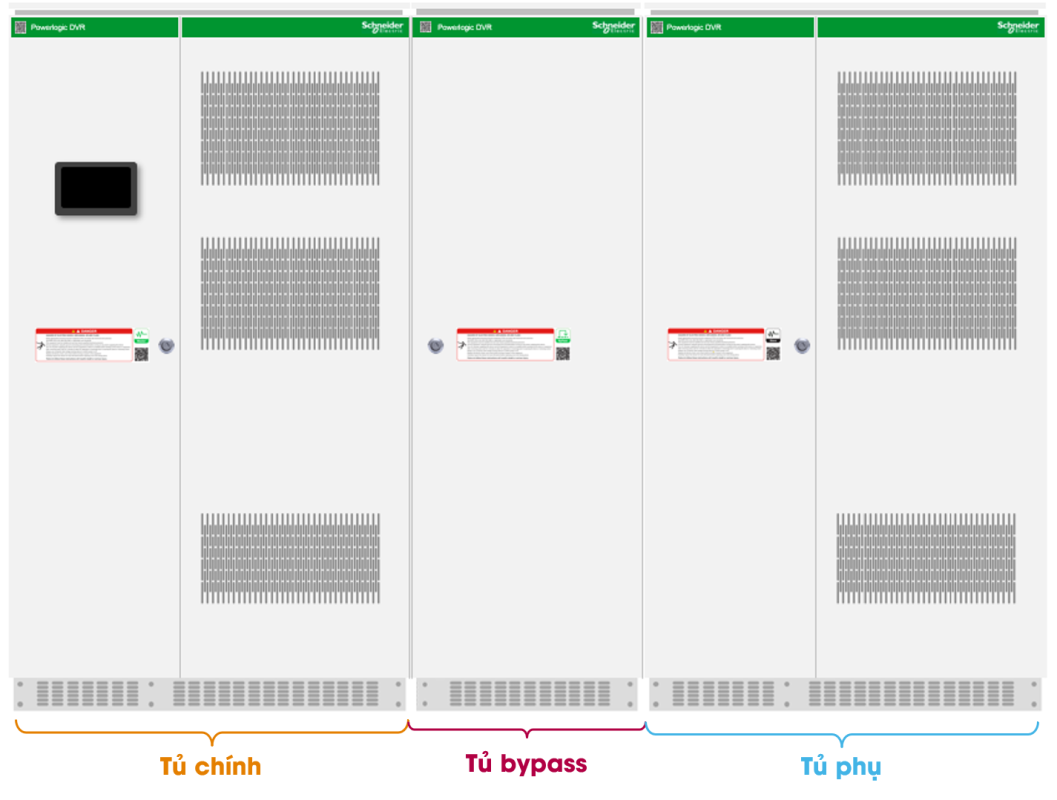

Một hệ thống DVR tiêu chuẩn cần ít nhất 2 tủ: Tủ chính (Main Unit) chứa IGBT để bù điện và Tủ bypass thủ công (Manual Bypass Unit). Tủ bypass là bắt buộc để có thể cô lập DVR khi bảo trì mà không làm gián đoạn nguồn cấp cho tải.

1. Tủ chính (Main Unit): Có thể vận hành độc lập, cung cấp các mức công suất khác nhau tùy theo độ sụt áp (ví dụ: 150kVA cho sụt 60%, 220kVA cho sụt 50%, 300kVA cho sụt 40%).
2. Tủ bypass thủ công (Manual Bypass): Đây là thành phần bắt buộc. Nó đảm bảo nguồn điện liên tục cho tải khi cần bảo trì DVR và phân phối các kết nối.
3. Tủ phụ (Additional Unit): Dùng để tăng công suất. Cần 1-2 tủ phụ cho các hệ thống >150kVA.

Chế Độ Hoạt Động

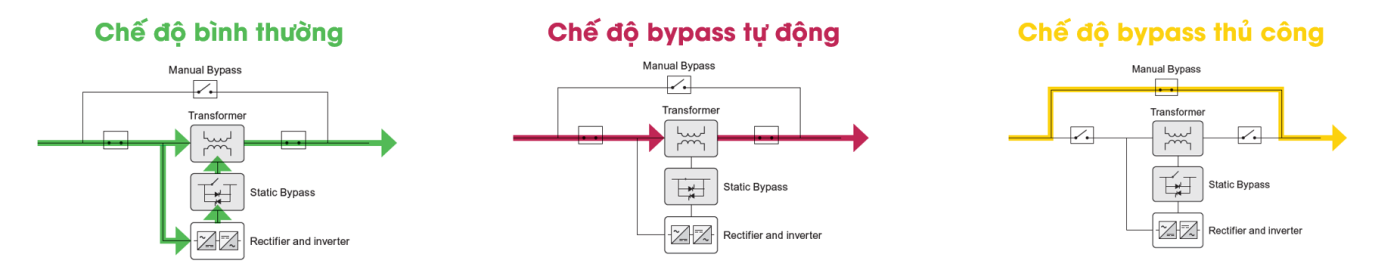

DVR có 3 chế độ: Normal (tự động bù sụt áp ±20% và các sự cố tức thời), Static Bypass (tự động chuyển sang nguồn lưới nếu điện áp vượt quá +20% hoặc có lỗi hệ thống), và Manual Bypass (chuyển bằng tay để bảo trì, lúc này tải không được bảo vệ).

• Normal mode (Chế độ bình thường): DVR liên tục giám sát và bù các dao động điện áp ±20% hoặc các sự cố sụt áp tức thời.
• Static bypass (Bypass tĩnh): Tự động kích hoạt khi điện áp vượt quá +20% hoặc khi có lỗi hệ thống, đảm bảo tải vẫn được cấp điện an toàn.
• Manual bypass (Bypass thủ công): Sử dụng khi cần bảo trì hệ thống điện. Ở chế độ này, tải không được bảo vệ khỏi nhiễu (cần có tủ bypass).

Ngoài ra, DVR còn có khả năng giảm dao động, chập chờn (flicker), quá áp và mất cân bằng. Màn hình cảm ứng HMI cho phép giám sát sự kiện chi tiết.

Các Giải Pháp Bổ Trợ Tối Ưu Chất Lượng Điện Năng

Để tối ưu toàn diện, DVR (xử lý sụt áp) cần kết hợp với các giải pháp khác trong hệ sinh thái EcoStruxure: AccuSine EVC+ (bù công suất phản kháng), AccuSine PCS+ (lọc sóng hài), PME (giám sát năng lượng tổng thể), Transformer Expert (giám sát MBA) và Asset Advisor (giám sát động cơ).

Để giảm thiểu sụt áp toàn diện, DVR nên được kết hợp với các giải pháp giám sát và điều tiết khác.

1. Bù công suất phản kháng: PowerLogic AccuSine™ EVC Plus

Giảm sụt áp gây ra do khởi động tải có công suất phản kháng lớn. AccuSine EVC Plus bù tức thì (<25μs), giúp cải thiện hệ số công suất (PF) về gần 1.0 và ổn định điện áp.

2. Giám sát hệ thống năng lượng: EcoStruxure Power Monitoring Expert (PME)

Bạn không thể cải thiện cái bạn không thể đo lường. Giải pháp EcoStruxure Power Monitoring Expert là bộ não của hệ thống, cho phép theo dõi năng lượng thời gian thực, phân tích sự cố gốc rễ và thiết lập cảnh báo.

3. Giám sát máy biến áp dầu online: EcoStruxure Transformer Expert

Giám sát máy biến áp là yếu tố then chốt. Giải pháp này sử dụng cảm biến để theo dõi dầu và dự báo hỏng hóc, kết nối đám mây (Cloud) để phân tích xu hướng và các chỉ số quan trọng như phân tích khí hòa tan (DGA).

4. Giám sát động cơ: EcoStruxure Asset Advisor

Sử dụng công nghệ IoT để dự đoán sự cố động cơ với độ chính xác lên đến 90%. Đây là giải pháp giám sát động cơ chủ động, giúp lập lịch bảo trì trước khi hỏng hóc xảy ra.

5. Giám sát sức khỏe hệ thống điện (Cloud AI)

Một giải pháp dựa trên AI đám mây, sử dụng cảm biến nhiệt và điện để phát hiện sớm các rủi ro quá nhiệt, hồ quang điện, giúp ngăn ngừa cháy nổ. Giải pháp này thường được tích hợp với PME và là một phần của gói đánh giá hệ thống điện tổng thể.

6. Lọc sóng hài tích cực: AccuSine PCS+

Tải phi tuyến (như biến tần, lò nung) tạo ra sóng hài, gây méo điện áp và làm giảm hiệu suất. AccuSine PCS+ là giải pháp lọc sóng hài tích cực, giảm tổng méo hài (THD) xuống dưới 5%, tuân thủ các tiêu chuẩn khắt khe nhất.

7. Giải pháp lọc sóng hài (Chung)

Bao gồm AccuSine PCSn (cho dây trung tính) và kết hợp các bộ lọc thụ động. Bước đầu tiên luôn là đo đạc THD để chọn giải pháp phù hợp.

8. Giám sát cách điện nguồn DC: IMD-IM400C

Trong các hệ thống điều khiển và DC, chạm đất là một rủi ro lớn. IMD-IM400C là thiết bị cốt lõi trong giải pháp giám sát cách điện, phát hiện lỗi chạm đất và giám sát liên tục 24/7.

So Sánh Nhanh Các Giải Pháp

PowerLogic DVR là giải pháp chuyên dụng, tốc độ cao nhất (dưới 3ms) để xử lý sụt áp ngắn hạn. Các giải pháp khác như AccuSine EVC+/PCS+ xử lý vấn đề công suất phản kháng và sóng hài (vấn đề tần số thấp hơn), trong khi PME và Asset Advisor tập trung vào giám sát và dự đoán.

Hướng Dẫn Vận Hành & Bảo Trì PowerLogic DVR Hiệu Quả

Quan trọng nhất: Kiểm tra tổng công suất tải trước khi lắp, bảo trì (kiểm tra quạt, sensor) hàng năm, và không bao giờ vận hành tải nhạy cảm nếu chưa lắp Tủ bypass thủ công. Nên tích hợp PME để theo dõi hiệu suất và cập nhật firmware 2025.

• Kiểm tra tải: Luôn kiểm tra tổng công suất tải trước khi lắp đặt để tránh quá tải (overload).
• Bảo trì hàng năm: Lên lịch kiểm tra tủ bypass, các cảm biến và quạt làm mát. Tham khảo dịch vụ bảo trì hệ thống điện chuyên nghiệp để đảm bảo an toàn.
• Tránh sai lầm: Không bao giờ vận hành tải nhạy cảm mà không có tủ bypass thủ công đã được lắp đặt.
• Tips 2025: Tích hợp DVR với PME để theo dõi hiệu suất bù sụt áp theo thời gian thực và cập nhật firmware mới nhất (bản 2025) để tối ưu thuật toán.

Để được tư vấn và khảo sát miễn phí, hãy liên hệ OTECH, đối tác chiến lược của Schneider Electric tại Việt Nam.

Câu Hỏi Thường Gặp (FAQ) Về Giải Pháp Giảm Thiểu Sụt Áp

Các câu hỏi thường gặp tập trung vào 4 điểm: 1. Cách hoạt động: DVR “bơm” điện áp bù <3ms. 2. Chi phí: Thấp hơn UPS vì không dùng pin. 3. So sánh DVR vs UPS: DVR chuyên cho sụt áp ngắn, UPS chuyên cho mất điện hoàn toàn. 4. Tích hợp: Rất tốt với PME và AccuSine.

1. PowerLogic DVR hoạt động như thế nào?

DVR liên tục giám sát điện áp nguồn. Khi phát hiện sụt áp, nó sử dụng bộ biến tần IGBT để “bơm” (inject) một lượng điện áp chính xác vào hệ thống trong vòng chưa đầy 3ms, bù lại phần điện áp bị mất và giữ cho điện áp đầu ra ổn định.

2. Chi phí lắp đặt DVR là bao nhiêu?

Chi phí phụ thuộc vào công suất (kVA) và mức độ sụt áp cần bù. Tuy nhiên, nhờ hiệu suất 98% và không cần pin, chi phí vận hành và bảo trì (TCO) của DVR thấp hơn đáng kể so với UPS. Vui lòng liên hệ OTECH để được khảo sát và báo giá chi tiết.

3. So sánh DVR và UPS?

• UPS (Uninterruptible Power Supply): Dùng pin để cung cấp nguồn điện thay thế khi mất điện hoàn toàn.
• DVR (Dynamic Voltage Restorer): Không dùng pin, chỉ bù phần điện áp bị sụt giảm trong thời gian ngắn (vài giây). DVR là giải pháp hiệu quả và kinh tế hơn cho các sự cố sụt áp, vốn chiếm phần lớn các vấn đề về chất lượng điện.

4. DVR có thể tích hợp với các giải pháp khác không?

Có. DVR hoạt động hiệu quả nhất khi được tích hợp vào hệ sinh thái EcoStruxure, đặc biệt là với phần mềm PME (để giám sát) và các bộ lọc AccuSine (để xử lý đồng thời sóng hài và công suất phản kháng).
