3 Giải Pháp Giám Sát Máy Biến Áp Dầu Online Hiệu Quả Nhất 2025

Máy biến áp dầu là tài sản quan trọng bậc nhất trong mọi hệ thống điện công nghiệp. Tuy nhiên, các rủi ro vận hành như tăng nhiệt độ máy biến áp bất thường, dấu hiệu hỏng dầu máy biến áp, hoặc nguy cơ cháy dầu máy biến áp có thể gây ra thời gian ngừng hoạt động (downtime) tốn kém và chi phí khắc phục khổng lồ.

Để giải quyết vấn đề này, các giải pháp giám sát máy biến áp dầu online 24/7 đã ra đời, chuyển dịch mô hình từ bảo trì phản ứng (reactive) sang bảo trì dựa trên điều kiện (CBM) và bảo trì dự đoán.

Việc giám sát liên tục các thông số như hàm lượng nước, nhiệt độ, phân tích khí hòa tan (DGA), và phóng điện cục bộ (PD) cho phép phát hiện sớm các sự cố tiềm ẩn, giảm 30% downtime và kéo dài tuổi thọ thiết bị từ 5-10 năm.

Bài viết này sẽ phân tích chi tiết 3 giải pháp giám sát online hàng đầu năm 2025 và hướng dẫn triển khai cụ thể.

Giải pháp EcoStruxure Transformer Expert (ETE) của Schneider Electric là gì?

Đây là giải pháp giám sát IoT toàn diện 24/7, sử dụng cảm biến đa năng (6 thông số) để phân tích DGA, dự báo tuổi thọ máy biến áp và ngăn ngừa sự cố. ETE được chứng minh giúp giảm 30% downtime và kéo dài tuổi thọ máy biến áp thêm 5-10 năm.

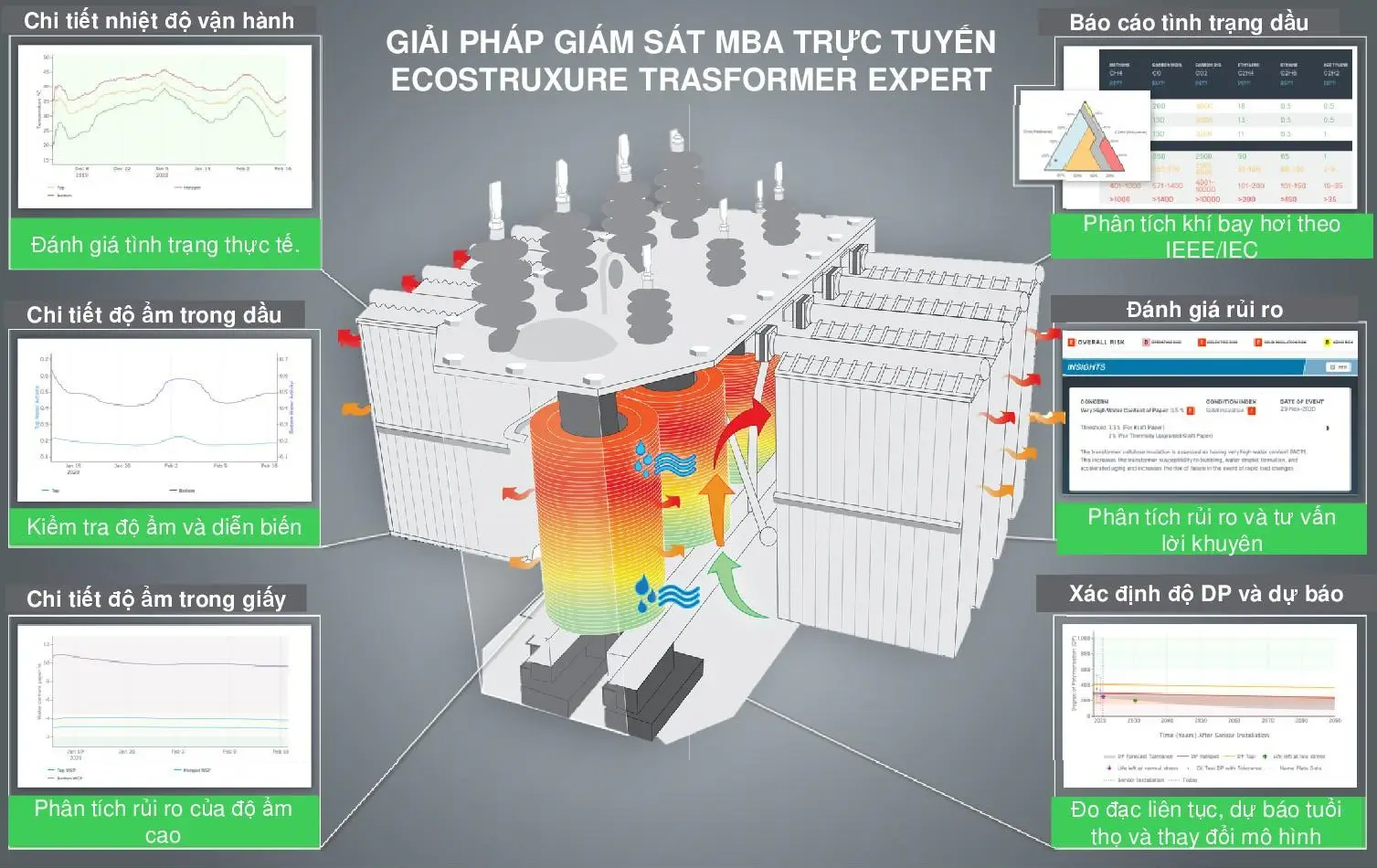

EcoStruxure Transformer Expert (ETE) của Schneider Electric là một giải pháp giám sát toàn diện, kết nối IoT (Internet of Things) 24/7, được thiết kế để dự đoán và bảo vệ tài sản.

Hệ thống này dựa trên một cảm biến đa năng duy nhất đo lường 6 thông số quan trọng:

• Hàm lượng nước trong dầu (aw): 0-100%, độ chính xác 2%.
• Nhiệt độ dầu: -30 đến 125°C, độ chính xác ±0.5°C.
• Nhiệt độ bình dầu phụ: -40 đến 100°C, ±3°C.
• Rung động: 50 – 2400 Hz.
• Phóng điện cục bộ (PD): Đo ở tần số siêu cao (UHF).
• Từ trường: ±1.6mT.

ETE tự động phân tích và dự báo tuổi thọ của máy biến áp thông qua các chỉ số quan trọng như độ phân rã polymer (DP) của giấy cách điện và phân tích DGA theo các tiêu chuẩn quốc tế (IEEE, IEC, Rogers, Duval).

Triển khai ETE của Schneider gồm những bước nào?

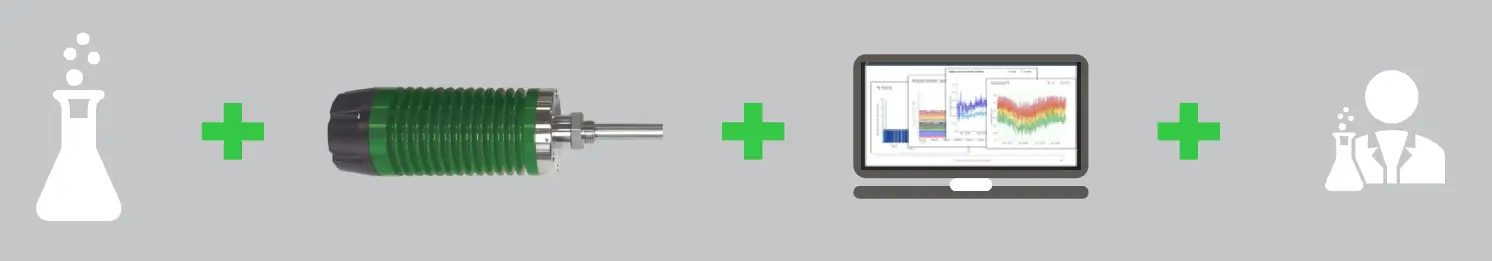

Quy trình triển khai ETE chỉ mất 45 phút không cần ngắt điện, bao gồm 5 bước chính: 1. Lấy mẫu dầu baseline, 2. Lắp đặt sensor, 3. Kết nối đám mây AWS, 4. Phân tích dữ liệu trên dashboard, 5. Bảo trì và nâng cấp trọn đời.

1. Kiểm tra ban đầu: Lấy mẫu dầu kiểm tra baseline theo tiêu chuẩn IEC 60422. (Xem thêm về kiểm tra độ axit của dầu máy biến áp).

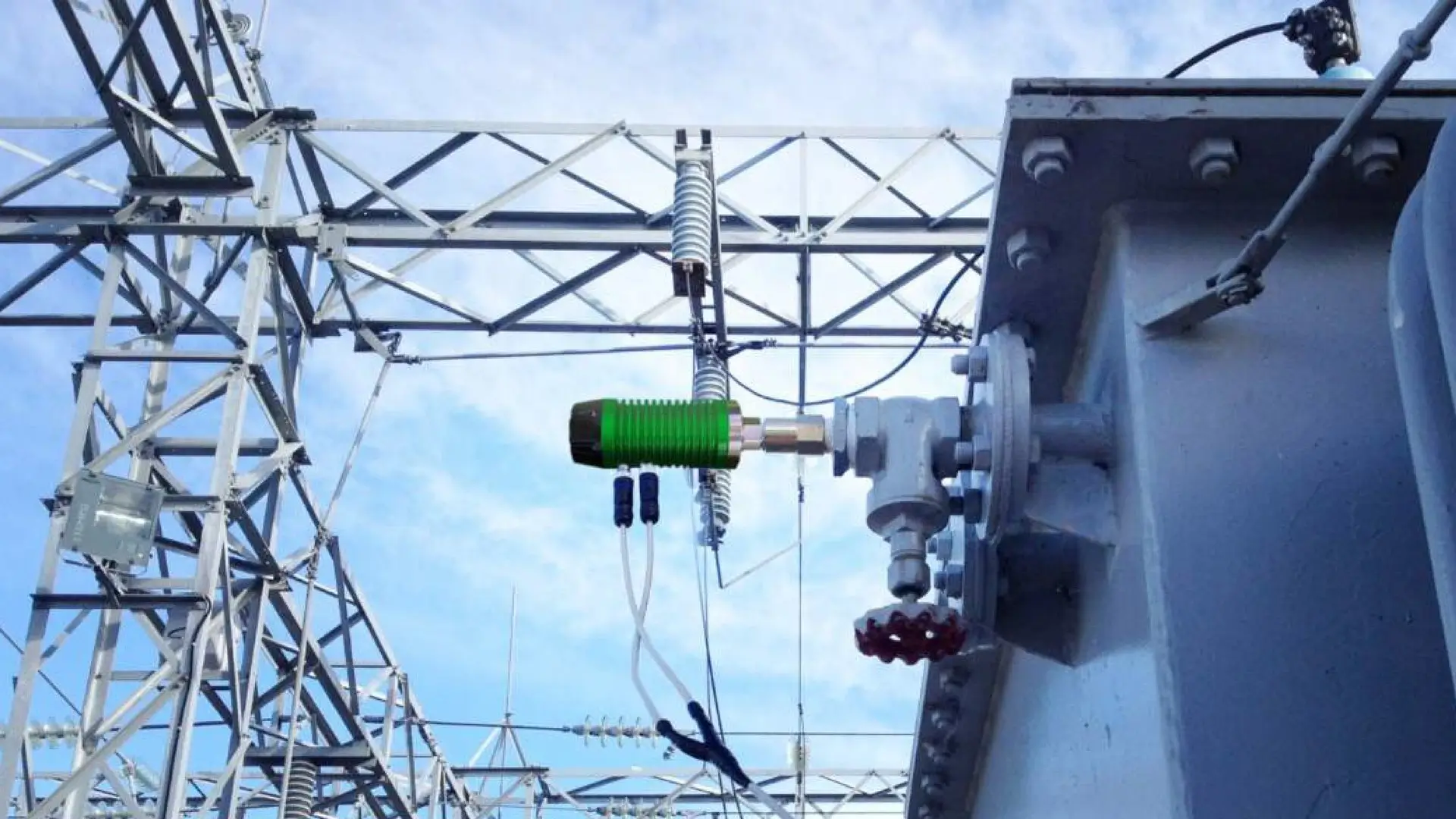

2. Lắp đặt sensor: Chỉ mất khoảng 45 phút để kết nối vào van dầu và cấu hình giao tiếp tự động mà không cần ngắt điện.
3. Kết nối đám mây: Dữ liệu được đẩy lên AWS, lưu trữ 5 năm, mã hóa AES 256 và bảo mật API.
4. Phân tích dữ liệu: Dashboard hiển thị cảnh báo tùy chỉnh, dự báo rủi ro (ngắn/dài hạn) và cung cấp khuyến nghị CBM từ chuyên gia của Schneider.
5. Bảo trì: Giải pháp bao gồm thay thế trọn đời sensor và nâng cấp phần mềm miễn phí.

Kết quả đạt được khi sử dụng ETE là gì?

ETE giúp phát hiện sớm các vấn đề nghiêm trọng như quá nhiệt (overheating), độ ẩm xâm nhập, và sự cố cách điện, từ đó tối ưu hóa chi phí vận hành (OpEx) và đầu tư (CapEx) dựa trên dự báo cuối vòng đời (end-of-life) chính xác.

Bằng cách cung cấp dữ liệu phân tích chuyên sâu, ETE cho phép các kỹ sư vận hành chuyển từ bảo trì phản ứng sang bảo trì dự đoán, ngăn chặn các sự cố tốn kém trước khi chúng xảy ra và tối ưu hóa kế hoạch thay thế tài sản.

Giải pháp SITRANS SAM IQ của Siemens hoạt động như thế nào?

SITRANS SAM IQ là hệ thống giám sát thông minh, tập trung theo dõi hoạt động thực tế so với dãy thiết bị, lý tưởng cho CBM. Giải pháp này đo lường chính xác nhiệt độ, độ ẩm, rung động và hỗ trợ phân tích PD online qua proxy.

SITRANS SAM IQ của Siemens là một hệ thống giám sát thông minh, tập trung vào việc theo dõi chi tiết hoạt động thực tế của máy biến áp và so sánh với dãy thiết bị. Đây là giải pháp lý tưởng để triển khai CBM cho các loại máy biến áp dầu.

Quy trình triển khai SITRANS SAM IQ ra sao?

Quy trình bao gồm 5 bước: 1. Đánh giá thiết bị theo chuẩn IEEE, 2. Lắp đặt các cảm biến dòng, vị trí và rung động, 3. Tích hợp sâu với hệ thống SIMATIC PCS 7, 4. Phân tích dữ liệu so sánh realtime, 5. Áp dụng CBM để lên lịch bảo trì.

1. Đánh giá thiết bị: Kiểm tra baseline của máy biến áp theo tiêu chuẩn IEEE C57.143.
2. Lắp đặt sensor: Bao gồm cảm biến dòng, cảm biến vị trí và phân tích rung động.
3. Kết nối hệ thống: Tích hợp sâu với hệ thống điều khiển SIMATIC PCS 7, cho phép kiểm soát và phản ứng nhanh.
4. Phân tích dữ liệu: Dashboard so sánh dữ liệu realtime, cảnh báo sớm các lỗi vận hành.
5. Bảo trì: Áp dụng CBM để lên lịch bảo trì máy biến áp dựa trên dữ liệu thực tế, giảm chi phí kiểm tra hiện trường.

SITRANS SAM IQ mang lại kết quả gì?

Giải pháp này giúp giảm tổn thất do mất điện, cảnh báo sớm PD/quá nhiệt, và đặc biệt phù hợp để tối ưu hóa chi phí cho các cụm sản xuất quy mô vừa và nhỏ.

Giải pháp của Siemens giúp giảm tổn thất do mất điện, cảnh báo sớm các vấn đề về PD và quá nhiệt, đặc biệt phù hợp để tối ưu hóa cho các cụm sản xuất nhỏ và vừa.

Giải pháp REX640 của ABB có gì đặc biệt?

REX640 là giải pháp rơle bảo vệ và giám sát hàng đầu từ ABB, tập trung mạnh vào giám sát mạch dòng (MCS), bảo vệ PD và dòng điện cho các trạm biến áp cao thế, hỗ trợ tối ưu hóa trên di động.

REX640 của ABB là một giải pháp rơle bảo vệ và giám sát hàng đầu, tập trung mạnh vào giám sát mạch dòng và bảo vệ cho các trạm biến áp cao thế.

Giải pháp này đặc biệt mạnh mẽ trong việc giám sát MCS (Monitoring and Control System) cho 3I/I2, tập trung vào PD và giám sát dòng điện cao áp, đồng thời hỗ trợ schema markup và tối ưu hóa cho thiết bị di động.

Các bước triển khai REX640 là gì?

Việc triển khai gồm 5 bước: 1. Kiểm tra chất lượng dầu (IEC 62961), 2. Lắp đặt các module chuyên dụng (HZCCASPVC), 3. Tích hợp với hệ thống rơle Relion, 4. Phân tích rủi ro trên dashboard, 5. Áp dụng CBM với số liệu thành công thực tế.

1. Kiểm tra dầu: Đánh giá chất lượng dầu ban đầu theo tiêu chuẩn IEC 62961.
2. Lắp đặt module: Sử dụng module HZCCASPVC cho pha A và các cảm biến nhiệt tự cấp nguồn.
3. Tích hợp hệ thống: Tích hợp với dòng rơle Relion của ABB để giám sát trạng thái đóng cắt.
4. Phân tích dữ liệu: Dashboard tập trung vào đánh giá rủi ro và ưu tiên thay thế thiết bị.
5. Bảo trì: Áp dụng CBM với các số liệu thành công (success metrics) từ các case studies thực tế.

Lợi ích khi sử dụng REX640 là gì?

REX640 tăng cường đáng kể độ tin cậy của hệ thống, bảo vệ máy biến áp hiệu quả khỏi các sự cố ngắn mạch và độ ẩm, qua đó giảm downtime.

REX640 giúp tăng cường độ tin cậy, bảo vệ máy biến áp khỏi các sự cố ngắn mạch và độ ẩm, giảm downtime hiệu quả.

So sánh nhanh 3 giải pháp giám sát máy biến áp dầu (Cập nhật 2025)

ETE Schneider là giải pháp IoT toàn diện nhất, lý tưởng cho doanh nghiệp lớn cần dự báo end-of-life. Siemens SITRANS tối ưu về chi phí cho quy mô vừa và nhỏ. ABB REX640 là lựa chọn hàng đầu cho các hệ thống điện cao thế cần giám sát dòng chuyên sâu.

Tiêu chí	ETE Schneider	SITRANS SAM IQ Siemens	REX640 ABB
Cảm biến	6 thông số (nước, nhiệt, rung, PD, từ trường)	Cảm biến dòng, rung động, vị trí	MCS current, PD UHF
Phân tích	DGA (IEEE/IEC), DP dự báo end-of-life	So sánh hoạt động realtime	Schema markup, tích hợp rơle
Thời gian lắp	45 phút, tự động cấu hình	Nhanh, truy cập proxy	Module-based, tự cấp
Lợi ích chính	Dự báo end-of-life, giảm 30% downtime	Giảm chi phí kiểm tra, phù hợp quy mô nhỏ	Ưu tiên thay thế, tối ưu mobile
Chi phí	Trung bình cao, bảo hành trọn đời	Tối ưu chi phí (Cost-effective)	ROI cao, schema mạnh
Hạn chế	Ít case study tại Việt Nam	Ít tính năng DGA đầy đủ	Tập trung chủ yếu vào giám sát dòng

5 Lưu Ý Quan Trọng & Lỗi Thường Gặp Khi Triển Khai là gì?

Các sai lầm phổ biến nhất bao gồm: lấy mẫu dầu ban đầu sai chuẩn, lắp đặt sensor sai vị trí, bỏ qua bảo mật dữ liệu, phớt lờ các tiêu chuẩn quốc tế (như IEEE C57.143), và chỉ giám sát mà không hành động (thiếu CBM).

Việc triển khai các hệ thống giám sát này đòi hỏi độ chính xác cao. Dưới đây là những sai lầm phổ biến cần tránh:

1. Sai lầm: Không lấy mẫu dầu ban đầu đúng chuẩn.
   Hậu quả: Dữ liệu baseline sai, không thể phát hiện PD hoặc độ ẩm chính xác.
   Giải pháp: Luôn sử dụng kit chuyên dụng, tuân thủ IEC 60422 và thực hiện thí nghiệm điện hàng năm.
2. Sai lầm: Lắp đặt sensor sai vị trí.
   Hậu quả: Đặt sai vị trí van dầu có thể gây rò rỉ (leak) hoặc đo lường sai.
   Giải pháp: Lắp đặt tại van xả (drain valve) và luôn kiểm tra kỹ áp suất sau khi lắp.
3. Sai lầm: Bỏ qua bảo mật dữ liệu (Data Security).
   Hậu quả: Dữ liệu vận hành nhạy cảm có nguy cơ bị tấn công.
   Giải pháp: Đảm bảo giải pháp sử dụng mã hóa mạnh (như AES 256), lưu trữ đám mây an toàn (như AWS) và tuân thủ chính sách bảo mật.
4. Sai lầm: Phớt lờ các tiêu chuẩn (IEEE C57.143).
   Hậu quả: Thiết bị giám sát không tương thích hoặc cho kết quả không đáng tin cậy.
   Giải pháp: Yêu cầu nhà cung cấp chứng minh khả năng tương thích của thiết bị.
5. Sai lầm: Chỉ giám sát mà không hành động (Overlook CBM).
   Hậu quả: Vẫn vận hành theo kiểu “chờ hỏng mới sửa” (reactive).
   Giải pháp: Sử dụng dữ liệu để lên lịch dịch vụ bảo trì trạm biến áp chủ động, giảm OpEx ít nhất 20%.

Disclaimer: Bài viết chỉ mang tính chất tham khảo. Luôn tham khảo ý kiến của các chuyên gia điện và kỹ sư được chứng nhận trước khi triển khai bất kỳ giải pháp nào.

Câu Hỏi Thường Gặp (FAQ) về Giám Sát Máy Biến Áp Dầu

Thời gian cài đặt hệ thống giám sát online mất bao lâu?

Với ETE Schneider, việc lắp đặt sensor và cấu hình tự động chỉ mất khoảng 45 phút và không yêu cầu downtime của máy biến áp. Các hệ thống khác có thể cần nhiều thời gian hơn tùy thuộc vào độ phức tạp tích hợp.

Chi phí triển khai các giải pháp này là bao nhiêu?

Chi phí rất đa dạng. ETE Schneider thường hoạt động theo mô hình thuê bao (subscription) hàng năm. Giải pháp của Siemens thường được xem là cost-effective (tối ưu chi phí) hơn cho quy mô nhỏ. Bạn nên liên hệ để nhận báo giá chi tiết.

Lợi ích chính của việc giám sát máy biến áp dầu online là gì?

Lợi ích lớn nhất là giảm rủi ro vận hành (phát hiện sớm quá nhiệt, PD, độ ẩm), kéo dài tuổi thọ máy biến áp từ 5-10 năm và tối ưu hóa ngân sách bảo trì/thay thế. Đây là cốt lõi của việc giám sát và bảo dưỡng máy biến áp.

Hệ thống này có tích hợp được với máy biến áp cũ không?

Có. Hầu hết các giải pháp (đặc biệt là ETE) đều hỗ trợ các máy biến áp cũ (legacy transformers) thông qua API bảo mật và các bộ điều hợp sensor.

Dữ liệu của tôi có được bảo mật không?

Tuyệt đối. Các giải pháp hàng đầu đều sử dụng mã hóa AES 256 (chuẩn an ninh ngân hàng) và lưu trữ trên các nền tảng đám mây tuân thủ (như AWS hoặc Azure).

Cập nhật mới nhất cho năm 2025 là gì?

Xu hướng 2025 là tích hợp sâu AI (Trí tuệ nhân tạo) vào các mô hình dự đoán và tuân thủ các quy định mới của EVN về an toàn điện và giám sát lưới điện thông minh.

Kết Luận: Nên chọn giải pháp nào?

Việc trang bị giải pháp giám sát máy biến áp dầu online không còn là một lựa chọn “xa xỉ” mà là một yêu cầu cấp thiết để đảm bảo an toàn vận hành và tối ưu hóa tài sản. Các giải pháp như ETE Schneider, Siemens SITRANS và ABB REX640 đang dẫn đầu thị trường với những ưu điểm riêng biệt.
