Hệ thống bảo vệ Hồ Quang Điện (APS) là gì? Giải pháp tối ưu từ KTH ELECTRIC

Hệ thống bảo vệ hồ quang điện (APS) là một giải pháp an toàn chủ động, được thiết kế để phát hiện và dập tắt sự cố hồ quang điện gần như ngay lập tức. Giải pháp này tối quan trọng cho các tủ điện, trạm biến áp và các thiết bị đóng cắt trung thế, hạ thế.

Hồ quang điện là hiện tượng phóng điện bất ngờ giữa các cực dẫn, tạo ra nhiệt độ kinh hoàng từ 10.000 đến 20.000°C, đi kèm áp suất cực cao và ánh sáng cường độ mạnh. Hậu quả của nó vô cùng thảm khốc: cháy nổ, phá hủy thiết bị và đe dọa trực tiếp đến tính mạng con người.

Giải pháp APS của KTH ELECTRIC có khả năng dập tắt hồ quang chỉ trong 5ms, bảo vệ lên đến 25 tủ điện và đã được chứng nhận KERI-KOEMA 0930/0931/0932 (cập nhật 2025), tuân thủ nghiêm ngặt IEC 61850 và IEEE 1584.

Hệ thống bảo vệ Hồ Quang Điện (Arc Protection System – APS) là gì?

Hệ thống bảo vệ hồ quang điện (APS) là một giải pháp an toàn chủ động, giúp phát hiện và dập tắt sự cố hồ quang điện trong tủ điện, trạm biến áp và các thiết bị đóng cắt trung thế, hạ thế. Hồ quang điện là hiện tượng phóng điện ngoài ý muốn giữa các cực dẫn điện, gây ra nhiệt độ cực cao (10.000 ~ 20.000°C), áp suất lớn và ánh sáng mạnh, có thể dẫn đến cháy nổ, hỏng hóc thiết bị và nguy hiểm tính mạng con người.

⚡ Tại Sao Cần Áp Dụng APS?

• Bảo vệ an toàn cho con người: Giảm nguy cơ bỏng nặng, chấn thương do vụ nổ hồ quang. Hệ thống sử dụng sensor quang học và dòng điện để phát hiện nhanh, tránh tai nạn.
• Bảo vệ thiết bị, tài sản: Giảm thiểu thiệt hại vật chất, kéo dài tuổi thọ thiết bị bằng cách ngắt mạch kịp thời, tránh hư hỏng lan rộng.
• Giảm thời gian ngừng sản xuất: Tăng tính liên tục và ổn định cho hệ thống điện, giảm thiểu downtime (thời gian chết) do sự cố.
• Tuân thủ các tiêu chuẩn an toàn quốc tế: Đáp ứng IEC 61850, IEEE 1584, KOEMA 0930~0932. Đảm bảo compliance với các quy định an toàn điện khắt khe.

Giải pháp bảo vệ Hồ Quang Điện của KTH ELECTRIC

Giới thiệu về APS của KTH

Hệ thống bảo vệ hồ quang điện KTH APS là giải pháp ưu việt dành cho tủ điện trung thế và hạ thế, giúp phát hiện nhanh sự cố hồ quang và dập tắt chỉ trong vòng 5ms, đảm bảo an toàn tuyệt đối cho người vận hành và thiết bị.

Tính Năng Nổi Bật

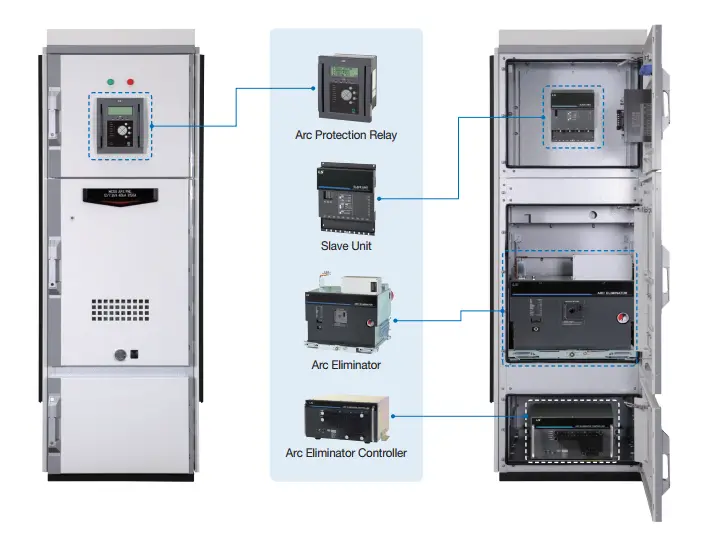

Cấu trúc sản phẩm APS của KTH ELECTRIC

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Mục lục

Toggle

Thành Phần Chính

• Arc Protection Relay (APR): Xác định sự cố hồ quang qua tín hiệu quang và dòng điện. Phát lệnh ngắt trong 1.5ms.
• Slave Unit (mở rộng vùng bảo vệ): Phân loại theo Point, Loop, Selective.
  • Point (Điểm): Phát hiện sự cố hồ quang và xác định vị trí thông qua cảm biến điểm. Phù hợp cho khu vực cụ thể.
  • Loop (Vòng): Phát hiện sự cố hồ quang trên diện rộng thông qua cảm biến vòng. Lý tưởng cho hệ thống lớn.
  • Selective (Chọn lọc): Phát hiện sự cố hồ quang và xác định vị trí thông qua cảm biến điểm; Áp dụng tiếp điểm bán dẫn tốc độ cao (HSO – High Speed Output); Có thể thực hiện bảo vệ hồ quang độc lập mà không cần sử dụng APR.
• Arc Eliminator Controller (AEC): Vận hành thiết bị dập hồ quang (AE) bằng cách nhận lệnh tác động từ rơ-le bảo vệ hồ quang (APR) thông qua truyền thông quang học.
• Arc Eliminator (AE): Dập tắt hồ quang bằng cách nối đất nhanh chóng, hoàn thành trong 3.5ms.

Nguyên Lý Hoạt Động

1. Cảm biến quang học & CT phát hiện sự cố. Sử dụng optical sensors để nhận ánh sáng hồ quang và current transformers đo dòng bất thường.
2. APR xác định chính xác hồ quang & ra lệnh ngắt mạch trong 1.5ms. Xử lý tín hiệu nhanh để tránh false positives.
3. AE thực hiện dập hồ quang trong vòng 3.5ms. Nối đất để chuyển hướng năng lượng.
4. CB cắt dòng sự cố để kết thúc quá trình xử lý an toàn. Đảm bảo hệ thống trở lại bình thường.

Ứng dụng thực tế của KTH APS

• Nhà máy công nghiệp: Dầu khí, xi măng, thép, bán dẫn. Ví dụ, trong nhà máy thép, APS bảo vệ tủ điện khỏi hồ quang do tải nặng, giảm downtime 50% theo case studies.
• Cơ sở hạ tầng: Trạm biến áp, sân bay, nhà máy nước. Tại trạm biến áp, tích hợp với MCSG để bảo vệ toàn diện.
• Tòa nhà, bệnh viện, Data Center: Nơi yêu cầu độ an toàn và liên tục vận hành cao, thuộc hệ thống M&E phức tạp. Trong data center, đảm bảo uptime 99.99% bằng cách dập tắt nhanh.

Tại sao nên chọn KTH ELECTRIC?

• Thương hiệu uy tín hàng đầu Hàn Quốc trong lĩnh vực thiết bị điện công nghiệp. Với lịch sử từ 1974, LS dẫn đầu thị trường châu Á về giải pháp điện.
• Giải pháp toàn diện từ tủ điện, relay, biến tần, đến các hệ thống bảo vệ an toàn. Tích hợp dễ dàng với sản phẩm khác như MCSG, RMU.
• Đội ngũ kỹ thuật hỗ trợ chuyên sâu, dịch vụ hậu mãi tận tâm. Hỗ trợ lắp đặt, bảo trì tại Việt Nam qua hotline và email.

Hệ thống bảo vệ hồ quang điện của KTH ELECTRIC là lựa chọn tối ưu cho các doanh nghiệp mong muốn bảo vệ con người, tài sản, đảm bảo an toàn điện tuyệt đối và giảm thiểu thiệt hại sản xuất. Giải pháp không chỉ đáp ứng các tiêu chuẩn quốc tế mà còn mang lại hiệu quả kinh tế rõ rệt.
