Hệ Thống Bảo Vệ Trạm Sạc EV: 3 Lớp “Lá Chắn” An Toàn Bắt Buộc Theo Chuẩn IEC
Tác giả: Ban Kỹ Thuật – Công Ty TNHH KTH Electric | Cố vấn chuyên môn: Chuyên gia điện hệ thống (20 năm kinh nghiệm)
Mục lục
ToggleĐừng để “tiền mất tật mang” vì sự chủ quan với điện sạc xe
Bạn vừa sở hữu một chiếc xe điện thời thượng (VinFast VF8, VF9 hay Tesla…). Bạn đầu tư hàng chục, thậm chí hàng trăm triệu cho bộ sạc tại nhà (Home Charger). Nhưng, có một sự thật mà ít người bán xe nói cho bạn biết: Hệ thống điện dân dụng thông thường tại Việt Nam KHÔNG được thiết kế để chịu tải liên tục cho việc sạc xe điện.
Việc cắm sạc xe điện không giống như cắm nồi cơm hay tủ lạnh. Đó là quá trình nạp năng lượng công suất lớn (7kW, 11kW, 22kW) liên tục trong nhiều giờ đồng hồ. Nếu không có các thiết bị bảo vệ chuyên dụng, nguy cơ rò rỉ điện DC (dòng một chiều), quá tải nhiệt, hay sét lan truyền phá hỏng bo mạch xe là hoàn toàn hiện hữu.
💡
Tại KTH Electric, với kinh nghiệm thi công hàng nghìn tủ điện công nghiệp và dân dụng, chúng tôi khẳng định: Một trạm sạc an toàn phải được cấu thành từ sự phối hợp (coordination) của 3 thiết bị cốt lõi: RCBO (chống dòng rò), MCCB (bảo vệ quá tải) và SPD (chống sét).
Bài viết này sẽ “mổ xẻ” chi tiết từng lớp bảo vệ dưới góc độ kỹ thuật nhưng bằng ngôn ngữ dễ hiểu nhất, giúp bạn trở thành người tiêu dùng thông thái.
Chuyên viên tư vấn & Báo giá
Ms. Thanh Tâm

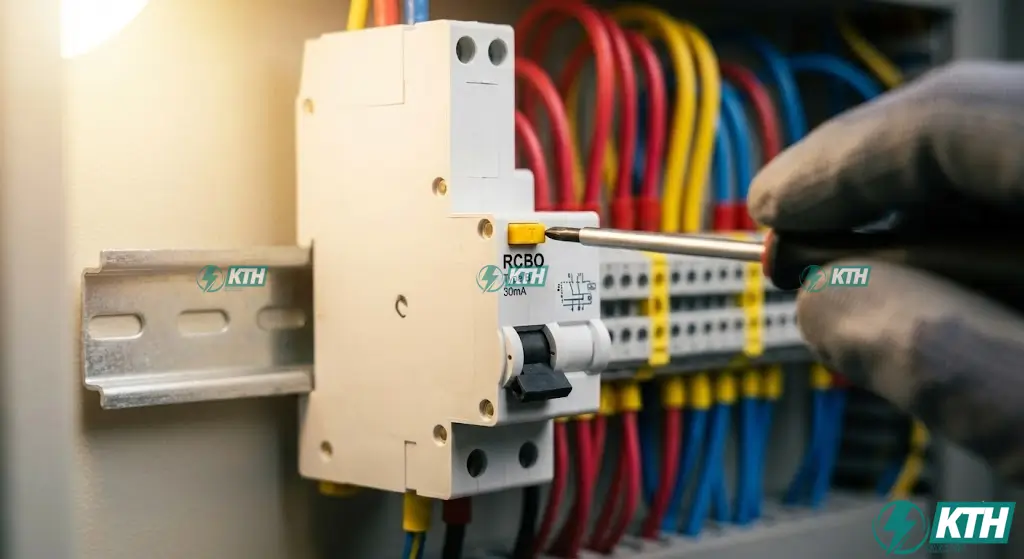

Lớp 1: RCBO/RCD Type B/EV – “Vệ sĩ” Chống Dòng Rò Tử Thần
“RCBO Type B (hoặc Type EV) là bắt buộc cho trạm sạc xe điện nếu bộ sạc chưa tích hợp bảo vệ rò DC 6mA. Nó có khả năng phát hiện dòng rò DC trơn (Smooth DC) mà các loại Aptomat AC thông thường bị ‘mù’, đảm bảo ngắt mạch ngay lập tức để cứu mạng người dùng.”
Đây là thiết bị quan trọng nhất, quyết định tính mạng con người. Rất nhiều người lầm tưởng chỉ cần lắp một cái Aptomat chống giật thông thường (loại dùng cho bình nóng lạnh) là xong. Đây là sai lầm chết người.
Tại sao Aptomat chống giật thường (Type AC) là vô dụng với xe điện?
Xe điện sử dụng pin DC (điện một chiều), trong khi lưới điện gia đình là AC (điện xoay chiều). Quá trình sạc thực chất là chuyển đổi AC sang DC. Nếu xảy ra sự cố rò rỉ từ phía xe, dòng điện rò rỉ ra vỏ xe sẽ mang thành phần DC (Smooth DC).
Các loại RCD/RCBO thông thường (Type AC hoặc Type A cơ bản) thường bị “mù” (bão hòa từ) trước dòng rò DC > 6mA. Nghĩa là khi bạn bị giật, aptomat vẫn… không nhảy!
Giải pháp kỹ thuật chuẩn IEC 62955 & IEC 61851
Để bảo vệ an toàn, bạn bắt buộc phải sử dụng một trong hai cấu hình sau:
1. Cấu hình tối ưu (Dành cho sạc cao cấp)
Nếu bộ sạc Wallbox của bạn đã có tích hợp sẵn mạch bảo vệ rò DC 6mA (RDC-DD internal), bạn chỉ cần lắp thêm RCBO/RCD Type A bên ngoài. Đây là phương án tiết kiệm chi phí mà vẫn đúng chuẩn.
2. Cấu hình an toàn tuyệt đối
Nếu bạn dùng bộ sạc di động hoặc bộ sạc không rõ có tích hợp RDC-DD hay không, bắt buộc phải dùng RCBO Type B (hoặc Type EV).
- Khả năng: Phát hiện dòng rò AC, dòng rò DC đập mạch và dòng rò DC trơn (smooth DC).
- Cơ chế: Ngắt mạch ngay lập tức khi phát hiện sự cố, bảo vệ người dùng khỏi bị điện giật khi chạm vào súng sạc hoặc vỏ xe.
Lời khuyên từ KTH Electric: Đừng tiếc tiền cho thiết bị này. Một chiếc RCBO Type B có giá cao hơn nhiều so với loại thường, nhưng nó là cái giá quá rẻ cho sự an toàn của cả gia đình bạn.

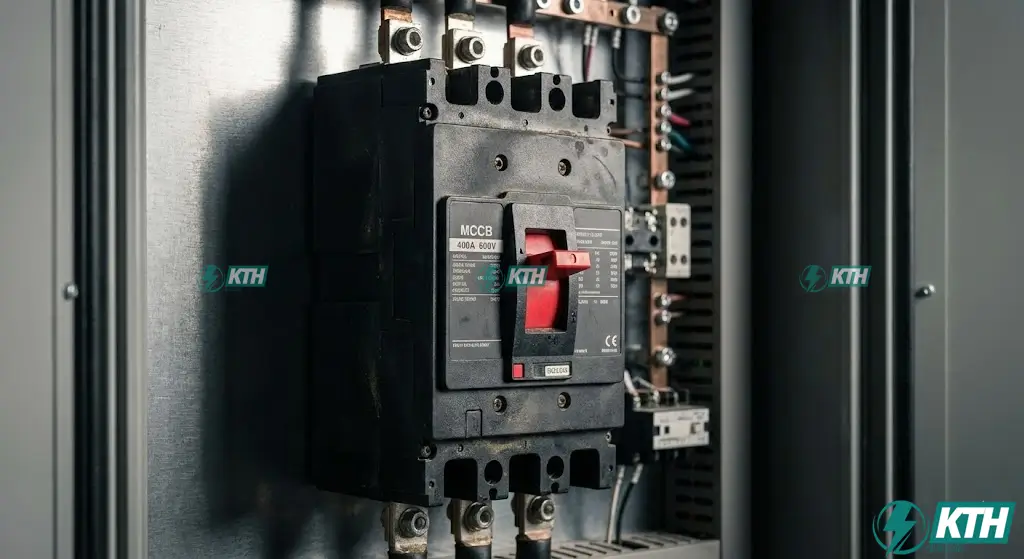

Lớp 2: MCCB (Molded Case Circuit Breaker) – “Cánh Cổng” Bảo Vệ Quá Tải
“MCCB là thiết bị đóng cắt chuyên dụng cho công suất lớn (>22kW) với khả năng chịu dòng ngắn mạch ($I_{cu}$) từ 10kA trở lên, đảm bảo không bị nổ tiếp điểm khi chập mạch, vượt trội hoàn toàn so với MCB dân dụng.”
Nếu RCBO bảo vệ con người, thì MCCB sinh ra để bảo vệ dây dẫn và thiết bị, ngăn ngừa hỏa hoạn.
Tại sao lại là MCCB mà không phải MCB (Aptomat tép)?
Với các bộ sạc công suất nhỏ (3.5kW – 7kW), bạn có thể dùng MCB. Tuy nhiên, với các trạm sạc 22kW hoặc tủ điện tổng phân phối cho nhiều trụ sạc, MCCB là lựa chọn bắt buộc vì:
- ✓
Khả năng chịu dòng ngắn mạch ($I_{cu}$): MCCB chịu được dòng cắt lớn (thường từ 10kA đến hàng trăm kA), đảm bảo không bị nổ tiếp điểm khi xảy ra chập mạch lớn ngay tại đầu nguồn. - ✓
Độ bền cơ khí: Được thiết kế để đóng cắt tải công suất lớn liên tục mà không bị “mỏi” lò xo hay dính tiếp điểm như MCB dân dụng.
Cách chọn MCCB cho trạm sạc
- Dòng định mức ($I_n$): Phải lớn hơn dòng làm việc của bộ sạc khoảng 20%. Ví dụ sạc 32A thì nên chọn MCCB 40A.
- Đặc tuyến: Nên chọn đặc tuyến C hoặc D để tránh hiện tượng nhảy aptomat “oan” do dòng khởi động (inrush current) của các tụ điện trong bộ sạc.

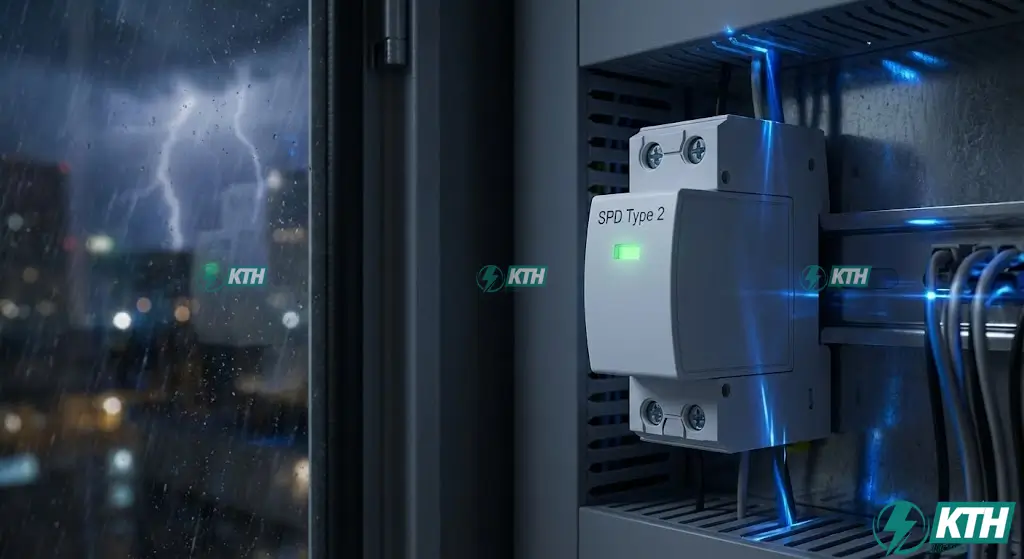

Lớp 3: Surge Protector (SPD) – “Lá Chắn” Bảo Vệ Tài Sản
“SPD Type 2 với mức điện áp bảo vệ $U_p \le 1.5kV$ là tiêu chuẩn bắt buộc để bảo vệ bo mạch nhạy cảm của xe điện và trụ sạc khỏi các xung điện áp cao do sét đánh hoặc đóng cắt lưới điện.”
Bạn có biết bo mạch điện tử (ECU, BMS) trong xe điện và trong trụ sạc cực kỳ nhạy cảm? Chỉ một cú sét đánh lan truyền trên đường dây cách đó vài km, hoặc sự đóng cắt của trạm biến áp điện lực cũng có thể tạo ra xung điện áp (Surge) hàng nghìn Volt chạy thẳng vào phá hủy bo mạch xe.
SPD Type 2 – Tiêu chuẩn tối thiểu
Để bảo vệ thiết bị, tủ điện trạm sạc cần lắp đặt thiết bị chống sét lan truyền (SPD).
| Loại | SPD Type 2 (lắp sau tủ tổng). |
| Thông số quan trọng ($U_p$) | Đây là “Mức điện áp bảo vệ”. Với thiết bị điện tử nhạy cảm, bạn phải chọn SPD có $U_p \le 1.5kV$. Nếu chọn loại $2.5kV$ (thường dùng cho động cơ), sét vẫn có thể “lọt” qua và làm hỏng màn hình hay chip điều khiển của xe. |
| Số cực | 1P+N (cho sạc 1 pha) hoặc 3P+N (cho sạc 3 pha). |

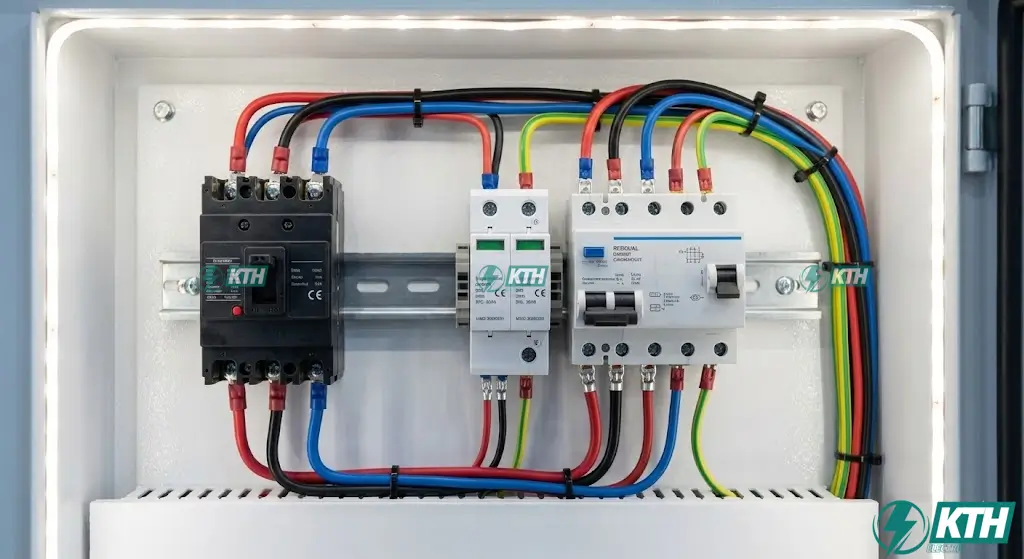

Sự Phối Hợp (Coordination) – Bí Quyết Của Chuyên Gia
Không phải cứ mua 3 thiết bị đắt tiền về đấu nối tiếp là xong. Một hệ thống đạt chuẩn cần sự phối hợp vị trí lắp đặt. Tại KTH Electric, sơ đồ nguyên lý tiêu chuẩn chúng tôi áp dụng cho khách hàng như sau:
Cách đấu nối này đảm bảo nếu sét đánh hỏng SPD, hệ thống vẫn an toàn. Nếu RCBO nhảy, nó chỉ ngắt phần sạc xe, không làm mất điện cả nhà.
Các Câu Hỏi Thường Gặp (FAQs) – Giải Quyết Nỗi Lo Của Bạn
Dưới đây là tổng hợp những thắc mắc mà đội ngũ kỹ thuật của KTH Electric thường xuyên nhận được:
Trả lời: Tuyệt đối KHÔNG nên. Aptomat Type AC không thể phát hiện dòng rò DC trơn (Smooth DC) sinh ra từ bộ sạc xe điện. Khi có sự cố rò điện DC > 6mA, từ trường trong lõi aptomat Type AC bị bão hòa, khiến nó bị “tê liệt” và không nhảy ngay cả khi có dòng rò AC nguy hiểm khác. Điều này gây nguy hiểm tính mạng.
Trả lời: Bạn cần dùng RCBO 4 cực (3P+N) Type B (hoặc Type A nếu sạc Zin theo xe có RDC-DD). Dòng định mức tối thiểu 20A (nhưng nên dùng 32A hoặc 40A để dự phòng). Dây dẫn tối thiểu 5×6.0mm².
Trả lời: Vì cấu tạo của nó rất phức tạp, chứa các mạch điện tử vi xử lý để phân tích dạng sóng dòng điện (vừa AC vừa DC tần số cao). Đây là công nghệ bảo vệ cao cấp nhất hiện nay. Chi phí này là rất nhỏ so với giá trị chiếc xe và sự an toàn của gia đình bạn.
Trả lời: Các thiết bị RCBO/MCCB vẫn hoạt động, NHƯNG chức năng bảo vệ sẽ bị giảm hiệu quả nghiêm trọng. Đặc biệt, nhiều dòng xe (như Porsche, Audi, và cả VinFast bản mới) sẽ báo lỗi và không cho sạc nếu không đo được điện trở tiếp địa đạt chuẩn. KTH Electric khuyến nghị bạn bắt buộc phải thi công cọc tiếp địa riêng cho trạm sạc (điện trở < 10 Ohm).
Trả lời: Có. SPD có tuổi thọ dựa trên số lần cắt sét. Trên thiết bị thường có “mắt” chỉ thị màu (Xanh là tốt, Đỏ là hỏng). Bạn cần kiểm tra định kỳ, nếu chuyển sang màu đỏ nghĩa là cartridge đã hỏng và cần thay thế module đó.
