Hệ Thống Điện Năng Lượng Mặt Trời: Cẩm Nang A-Z (2025)

Hệ thống điện năng lượng mặt trời là một giải pháp năng lượng tái tạo đang bùng nổ, giúp chuyển đổi trực tiếp ánh sáng mặt trời (quang năng) thành điện năng. Quá trình này bắt đầu tại các tấm pin quang điện (Solar Panel), nơi tạo ra dòng điện một chiều (DC).

Sau đó, dòng điện này được bộ biến tần (Inverter) chuyển đổi thành dòng điện xoay chiều (AC) (thường là 220V/380V) để cung cấp cho các thiết bị điện trong gia đình hoặc doanh nghiệp. Đây là giải pháp tối ưu để giảm điện năng tiêu thụ từ lưới, tiết kiệm chi phí và góp phần bảo vệ môi trường.

Hệ thống pin năng lượng mặt trời là gì?

Đây là hệ thống sử dụng các tấm pin quang điện (Solar Panel) để hấp thụ ánh sáng mặt trời (photon) và chuyển đổi trực tiếp thành dòng điện một chiều (DC). Dòng DC này sau đó được Inverter chuyển thành điện xoay chiều (AC) để sử dụng cho các thiết bị điện.

Về cơ bản, hệ thống pin năng lượng mặt trời sử dụng hiệu ứng quang điện để biến đổi photon (hạt ánh sáng) thành dòng điện DC. Đây là nguồn năng lượng sạch, bền vững và gần như vô tận. Để hữu ích cho sinh hoạt và sản xuất, dòng điện DC này bắt buộc phải qua inverter để biến đổi thành dòng AC, đồng bộ với công suất và tần số của lưới điện thông thường.

Phân loại, cấu tạo và nguyên lý các hệ thống điện mặt trời

Có 3 loại hệ thống chính: Hòa lưới (On-grid) rẻ nhất, phụ thuộc EVN; Độc lập (Off-grid) dùng ắc quy, tốn kém, cho nơi không có điện; và Kết hợp (Hybrid) linh hoạt nhất, vừa hòa lưới vừa lưu trữ, chi phí cao.

Hiện nay, có ba loại hệ thống điện mặt trời phổ biến nhất, mỗi loại có ưu và nhược điểm riêng, phù hợp với các nhu cầu sử dụng khác nhau.

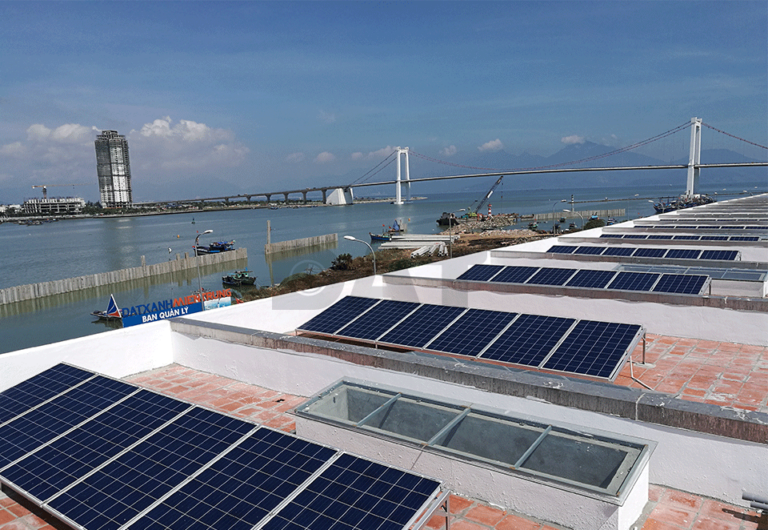

Hệ thống điện mặt trời hòa lưới (On-grid)

Hệ thống On-grid hòa trực tiếp điện mặt trời vào lưới điện quốc gia. Điện dư sẽ được bán lại cho EVN. Đây là giải pháp có chi phí đầu tư thấp nhất, bảo trì dễ, nhưng sẽ ngắt khi lưới điện mất.

• Cấu tạo: Tấm pin mặt trời, Inverter hòa lưới (On-grid Inverter), công tơ điện 2 chiều.
• Hoạt động: Hệ thống này hòa trực tiếp vào lưới điện truyền tải quốc gia. Khi điện mặt trời tạo ra nhiều hơn mức tiêu thụ, điện dư sẽ tự động phát ngược lên lưới và được bán lại cho EVN, ghi nhận qua công tơ điện tử 3 pha (hoặc 1 pha) hai chiều.
• Ưu điểm: Chi phí đầu tư thấp nhất (cập nhật 2024-2025: 12-15 triệu/kWp), bảo trì đơn giản, tiết kiệm chi phí điện hàng tháng.
• Nhược điểm: Khi lưới điện quốc gia mất điện, hệ thống sẽ tự động ngắt để đảm bảo an toàn cho nhân viên sửa chữa lưới.

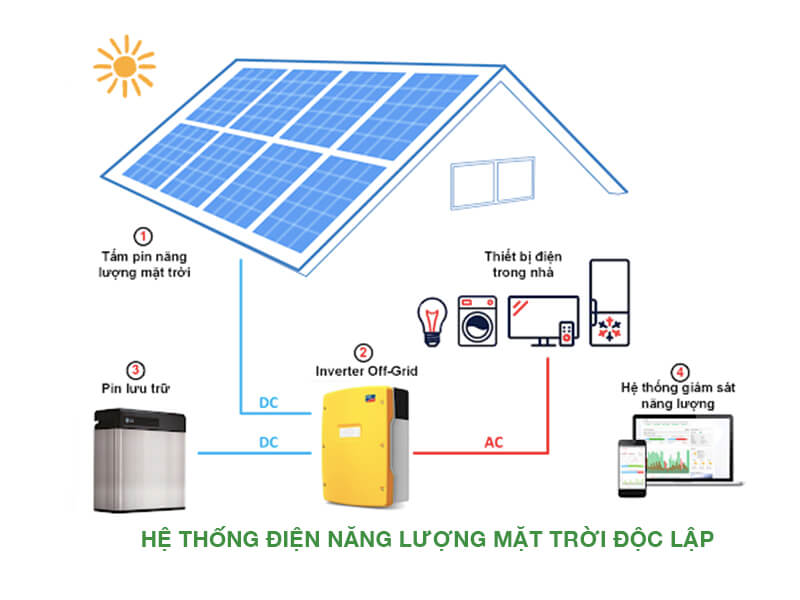

Hệ thống điện mặt trời độc lập (Off-grid)

Hệ thống Off-grid hoạt động hoàn toàn độc lập, không nối lưới, sử dụng pin lưu trữ (ắc quy). Giải pháp này đảm bảo điện liên tục nhưng chi phí đầu tư rất cao và phải thay pin sau 5-10 năm.

• Cấu tạo: Tấm pin mặt trời, Inverter độc lập (Off-grid Inverter), bộ điều khiển sạc, hệ thống pin lưu trữ (ắc quy).
• Hoạt động: Hệ thống hoạt động hoàn toàn độc lập, không kết nối lưới điện. Năng lượng DC từ pin mặt trời sẽ được nạp vào ắc quy lưu trữ thông qua bộ điều khiển sạc. Inverter sẽ lấy điện từ ắc quy để chuyển đổi thành AC cấp cho tải.
• Ưu điểm: Cung cấp điện liên tục, độc lập hoàn toàn với lưới điện. Phù hợp cho khu vực chưa có điện lưới, hải đảo.
• Nhược điểm: Chi phí đầu tư rất cao do giá thành pin lưu trữ. Ắc quy cần được thay thế sau 5-10 năm. Để đảm bảo an toàn, hệ thống này cũng cần các thiết bị đóng cắt và bảo vệ như Aptomat chống giật.

Hệ thống điện mặt trời kết hợp (Hybrid)

Hệ thống Hybrid là giải pháp linh hoạt nhất, kết hợp cả On-grid và Off-grid. Nó ưu tiên dùng điện mặt trời, sạc pin lưu trữ khi dư, và tự động lấy điện lưới khi thiếu, đảm bảo điện 24/7. Nhược điểm là chi phí cao và kỹ thuật phức tạp.

• Cấu tạo: Tấm pin mặt trời, Inverter Hybrid, pin lưu trữ, công tơ điện.
• Hoạt động: Đây là giải pháp linh hoạt nhất, kết hợp cả On-grid và Off-grid. Hệ thống ưu tiên sử dụng điện mặt trời.
  • Nếu điện mặt trời dư, sẽ sạc cho pin lưu trữ.
  • Pin đầy, điện mặt trời dư sẽ hòa lưới để bán.
  • Nếu điện mặt trời thiếu, sẽ lấy điện từ pin lưu trữ.
  • Nếu cả hai đều thiếu, hệ thống sẽ tự động lấy điện từ lưới.
• Ưu điểm: Cung cấp điện 24/7, hoạt động như một tủ ATS (Tủ chuyển nguồn tự động) khi mất điện, đồng thời tiết kiệm tối đa chi phí.
• Nhược điểm: Chi phí đầu tư cao và kỹ thuật lắp đặt phức tạp. Thường được tích hợp hệ thống giám sát năng lượng (PME) để tối ưu vận hành.

Cấu tạo chi tiết các bộ phận chính

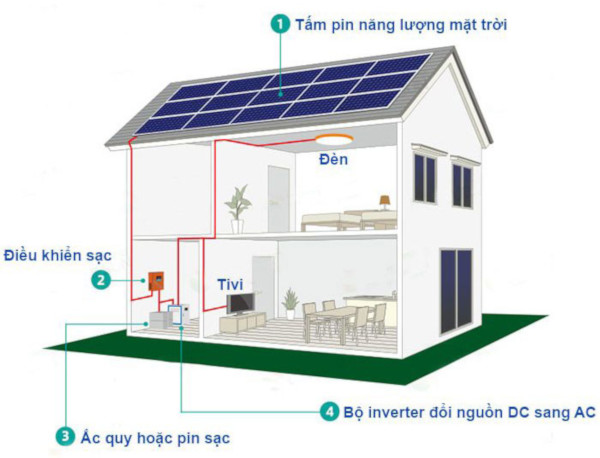

Một hệ thống điện mặt trời gồm 5 thành phần cốt lõi: Tấm pin (Solar Panel) tạo ra điện DC, Biến tần (Inverter) chuyển đổi DC sang AC, Ắc quy (Battery) (cho Off-grid/Hybrid) để lưu trữ, Bộ điều khiển sạc (cho Off-grid/Hybrid) để bảo vệ ắc quy, và Phụ kiện (khung, dây, tủ điện).

Một hệ thống điện mặt trời tiêu chuẩn bao gồm các thành phần thiết yếu sau:

Tấm pin năng lượng mặt trời (Solar Panel)

Đây là thành phần chính, hấp thụ photon ánh sáng và sử dụng hiệu ứng quang điện để tạo ra dòng điện một chiều (DC). Công nghệ mới giúp tuổi thọ pin kéo dài 30-50 năm.

Đây là thành phần hấp thụ photon ánh sáng và tạo ra dòng điện DC. Các công nghệ mới như Mono N-type, Half-Cut Cells giúp tăng hiệu suất và tuổi thọ pin lên đến 30-50 năm.

Bộ điều khiển sạc (Charge Controller)

Thiết bị này chỉ dùng cho hệ thống Off-grid và Hybrid, có nhiệm vụ điều chỉnh dòng điện DC từ pin mặt trời nạp vào ắc quy, giúp chống quá tải hoặc xả quá sâu, bảo vệ tuổi thọ ắc quy.

Chỉ dùng cho hệ thống off-grid và hybrid, bộ điều khiển sạc có nhiệm vụ điều chỉnh dòng điện DC từ pin mặt trời vào ắc quy, tránh quá tải hoặc xả quá sâu, đảm bảo mức điện áp an toàn và tối ưu tuổi thọ cho ắc quy.

Máy biến tần (Inverter)

Inverter là “bộ não” của hệ thống, thực chất là một loại biến tần chuyên dụng. Nó chuyển đổi dòng điện một chiều (DC) từ pin mặt trời hoặc ắc quy thành dòng điện xoay chiều (AC) để sử dụng.

Đây là bộ não của hệ thống. Về bản chất, nó là một loại biến tần chuyên dụng, chuyển đổi DC từ pin (hoặc ắc quy) thành AC. Hiệu suất chuyển đổi của inverter rất cao, thường đạt 95-98%. Để đảm bảo hệ thống hoạt động ổn định, việc bảo trì và sửa chữa biến tần định kỳ là rất quan trọng.

Ắc quy lưu trữ (Battery)

Dùng cho hệ thống Off-grid và Hybrid, ắc quy (thường là Lithium LiFePO4) có nhiệm vụ lưu trữ điện năng để sử dụng khi không có nắng hoặc khi mất điện lưới.

Sử dụng cho hệ thống Off-grid và Hybrid. Công nghệ Lithium LiFePO4 phổ biến nhất hiện nay với số vòng sạc/xả cao (hơn 5000 chu kỳ) và tích hợp BMS (Hệ thống quản lý pin) để bảo vệ. Tình trạng của ắc quy là một phần quan trọng trong đánh giá hệ thống điện tổng thể.

Phụ kiện và vật tư hỗ trợ

Bao gồm các thành phần quan trọng như khung giá đỡ (thường bằng nhôm), vỏ tủ điện, dây dẫn solar chuyên dụng, thang máng cáp, và các thiết bị giám sát.

Các thành phần này chiếm 15-20% chi phí nhưng cực kỳ quan trọng, bao gồm:

• Khung giá đỡ (thường bằng nhôm T6005) để lắp pin trên mái.
• Vỏ tủ điện công nghiệp chứa các thiết bị bảo vệ AC/DC.
• Hệ thống dây điện 1 lõi chuyên dụng cho solar, thang máng cáp và thanh cái (busbar) để phân phối điện.
• Thiết bị giám sát IoT qua Wifi/4G.

Nguyên lý hoạt động của hệ thống

Các tấm pin mặt trời hấp thụ ánh sáng, tạo ra dòng điện một chiều (DC). Dòng điện DC này sau đó được Inverter chuyển đổi thành dòng điện xoay chiều (AC) để cung cấp cho các thiết bị điện, hòa vào lưới điện quốc gia, hoặc sạc vào ắc quy lưu trữ.

Quá trình chuyển đổi năng lượng

1. Tấm pin: Hấp thụ ánh sáng, tạo ra dòng điện DC.
2. Inverter: Nhận dòng DC, chuyển đổi thành AC. Đây là nguồn điện hạ thế (thường là 220V/380V), cùng pha, cùng tần số với điện lưới. (Bạn có thể xem thêm phân biệt điện trung thế, hạ thế và cao thế để hiểu rõ hơn).
3. Phân phối: Điện AC này được ưu tiên cấp cho các tải tiêu thụ.
4. Xử lý điện dư (Tùy loại hệ thống):
   • On-grid: Bán lên lưới.
   • Off-grid: Sạc vào ắc quy.
   • Hybrid: Sạc ắc quy, sau đó bán lên lưới.

Sơ đồ mạch điện và phân biệt cấu trúc

Loại hệ thống	Cấu trúc cơ bản	Nguyên lý vận hành	Ưu & Nhược điểm
On-grid	Pin + Inverter + Công tơ	DC to AC hòa lưới; dư bán.	Ưu: Thấp chi phí. Nhược: Ngắt khi mất lưới.
Off-grid	Pin + Controller + Battery + Inverter	DC lưu vào pin, chuyển AC độc lập.	Ưu: Liên tục 24/7. Nhược: Cao chi phí, cần thay pin.
Hybrid	Pin + Inverter Hybrid + Battery + Công tơ	Ưu tiên tải; dư sạc/bán.	Ưu: Liên tục, tối ưu. Nhược: Phức tạp, chi phí cao.

Những yếu tố cần xem xét khi lắp đặt

Quan trọng nhất là diện tích và hướng mái nhà (phải đủ nắng, không bị che), nhu cầu sử dụng điện (kWh/tháng) để chọn công suất (kWp) phù hợp, và ngân sách đầu tư để quyết định chọn hệ thống On-grid, Off-grid hay Hybrid.

Diện tích mái nhà và khả năng tiếp nhận ánh sáng mặt trời

Mái nhà cần đủ rộng và không bị che khuất. Hướng Nam và nghiêng 15-30° được xem là tối ưu tại Việt Nam.

Lựa chọn thiết bị phù hợp với nhu cầu sử dụng

Lựa chọn công suất hệ thống (kWp) phải dựa trên hóa đơn tiền điện và điện năng tiêu thụ (kWh) hàng tháng của bạn. (Xem thêm cách tính tiền điện để ước tính). Doanh nghiệp cần vận hành liên tục nên cân nhắc hệ thống Hybrid.

Thời gian hoàn vốn của hệ thống năng lượng mặt trời

Với chi phí cập nhật 2024-2025, thời gian hoàn vốn trung bình từ 4-6 năm đối với hộ gia đình và 3-5 năm đối với doanh nghiệp (cho hệ thống on-grid). Sau thời gian này, bạn gần như sử dụng điện miễn phí, giúp hướng dẫn sử dụng thiết bị điện hiệu quả hơn.

Quy trình lắp đặt hệ thống

Quy trình chuẩn gồm 4 bước: Bước 1: Tư vấn & Khảo sát (mái, nhu cầu điện); Bước 2: Thiết kế & Đề xuất giải pháp (lên bản vẽ, dự toán); Bước 3: Cung cấp (vật tư chính hãng); Bước 4: Thi công (lắp đặt, kết nối, vận hành và bàn giao).

Một quy trình lắp đặt chuyên nghiệp thường bao gồm 4 bước:

• Bước 1: Tư vấn giải pháp kỹ thuật và khảo sát thực tế: Đây là dịch vụ quan trọng để khảo sát vị trí mái, hướng nắng, và thói quen tiêu thụ điện.
• Bước 2: Đề xuất giải pháp kỹ thuật: Lập bản vẽ, mô phỏng 3D, tính toán công suất và dự toán chi phí.
• Bước 3: Cung cấp giải pháp kỹ thuật: Cung cấp pin, inverter, và phụ kiện chính hãng.
• Bước 4: Lắp đặt, vận hành và bàn giao hệ thống: Việc lắp đặt hệ thống điện hạ thế này cần được thực hiện bởi nhà thầu cơ điện (M&E) uy tín, bao gồm thi công tiếp địa và hệ thống chống sét an toàn.

Chi phí lắp đặt hệ thống pin năng lượng mặt trời

Chi phí lắp đặt điện mặt trời (cập nhật 2024-2025) dao động từ 12 – 15 triệu đồng/kWp cho hộ gia đình và 10 – 13 triệu đồng/kWp cho doanh nghiệp (đối với hệ thống On-grid). Hệ thống Hybrid có lưu trữ sẽ có chi phí cao hơn đáng kể.

Chi phí lắp đặt cho hộ gia đình

Chi phí dao động từ 12 – 15 triệu đồng/kWp; Gói 3kWp phổ biến có giá 36 – 45 triệu. Nếu thêm pin lưu trữ (Hybrid), chi phí có thể tăng thêm 20-25 triệu/kWp.

Chi phí lắp đặt cho doanh nghiệp

• 10kWp: 11 – 13 triệu/kWp.
• 100-300kWp: 10 – 12 triệu/kWp (đơn giá giảm khi công suất tăng).
• Các hệ thống cao cấp, phức tạp (Hybrid) có thể lên đến 18-25 triệu/kWp.

Các yếu tố ảnh hưởng đến chi phí lắp đặt

1. Công suất: Càng lớn, đơn giá/kWp càng giảm.
2. Thương hiệu: Thiết bị từ các thương hiệu như Schneider Electric hay các dòng Inverter, Aptomat cao cấp sẽ bền bỉ hơn.
3. Kết cấu mái: Mái tôn, mái bằng, mái ngói sẽ có chi phí khung đỡ khác nhau.
4. Loại hệ thống: Hybrid cao gần gấp đôi On-grid.
5. Địa điểm: Vị trí xa trung tâm có thể tăng chi phí thi công.

Vì sao chọn KTH Electric cho dự án điện mặt trời?

Nên chọn KTH Electric vì chúng tôi có chuyên môn sâu về hệ thống điện công nghiệp và dịch vụ bảo trì hệ thống điện, đảm bảo hệ thống năng lượng mặt trời của bạn vận hành đồng bộ, an toàn và hiệu quả với trạm biến áp và tủ điện hiện có.

Việc lắp đặt điện mặt trời không chỉ là mua thiết bị, mà là đầu tư vào một giải pháp kỹ thuật phức tạp, liên quan trực tiếp đến sự an toàn và ổn định của toàn bộ hệ thống điện.

Chuyên môn sâu về hệ thống điện

KTH Electric, với kinh nghiệm lâu năm trong lĩnh vực điện công nghiệp và các dịch vụ bảo trì hệ thống điện chuyên nghiệp, chúng tôi hiểu rõ cách hệ thống năng lượng mặt trời tương tác với trạm biến áp, tủ điện và các thiết bị tải của bạn. (Xem Giới thiệu về KTH Electric).

Dịch vụ hậu mãi và bảo trì toàn diện

Chúng tôi không chỉ lắp đặt. Chúng tôi cung cấp giải pháp trọn gói, bao gồm dịch vụ bảo trì trạm biến áp và bảo trì tủ điện hạ thế, đảm bảo toàn bộ hệ thống của bạn vận hành đồng bộ và hiệu quả.

Hỗ trợ tư vấn giải pháp tối ưu

Đội ngũ chuyên gia của KTH Electric sẵn sàng tư vấn giải pháp tối ưu nhất, phù hợp với nhu cầu sử dụng và ngân sách của bạn. Chúng tôi cung cấp kiến thức chuyên sâu, giúp bạn hiểu rõ khoản đầu tư của mình. (Tham khảo thêm chuyên mục Kiến thức của chúng tôi).

---

Kết luận:

Hệ thống điện năng lượng mặt trời là một khoản đầu tư thông minh cho tương lai, mang lại lợi ích kép về kinh tế và môi trường. Để đảm bảo an toàn và hiệu quả, hãy lựa chọn một đối tác có chuyên môn sâu về kỹ thuật điện.

Hãy liên hệ KTH Electric ngay hôm nay để nhận tư vấn miễn phí và giải pháp tối ưu nhất!

(Disclaimer: Thông tin trong bài viết dựa trên các nguồn công khai và kinh nghiệm. Bạn nên tham khảo ý kiến chuyên gia kỹ thuật trực tiếp trước khi quyết định lắp đặt để đảm bảo an toàn và tuân thủ các quy định.)
