Hướng Dẫn Đọc Ký Hiệu Máy Biến Áp (Transformer Symbol) Chi Tiết A-Z

Trong bất kỳ sơ đồ mạch điện công nghiệp hay dân dụng nào, ký hiệu máy biến áp (transformer symbol) đóng vai trò then chốt để hiểu được nguyên lý và dòng chảy năng lượng. Chúng không chỉ là hình vẽ đơn giản mà là một ngôn ngữ kỹ thuật cô đọng, bao gồm các thành phần cơ bản như vòng cung (biểu thị cuộn dây), đường thẳng (biểu thị lõi thép máy biến áp), và các dấu chấm cực tính (polarity dots) để xác định chính xác hướng dòng.

Hiểu rõ các ký hiệu này là yêu cầu bắt buộc đối với kỹ sư điện, kỹ thuật viên bảo trì và bất kỳ ai làm việc với hệ thống phân phối điện. Bài viết này sẽ hướng dẫn chi tiết 3 phương pháp đọc ký hiệu máy biến áp theo các tiêu chuẩn quốc tế phổ biến nhất.

Phương Pháp 1: Đọc Ký Hiệu Máy Biến Áp Cơ Bản

Phương pháp cơ bản là tìm biểu tượng hai cuộn dây song song (sơ cấp, thứ cấp) và một lõi sắt (đường thẳng ở giữa). Dựa vào tỷ lệ số vòng dây (N1, N2) được biểu thị, ta có thể xác định ngay đây là máy biến áp tăng áp hay hạ áp.

Đây là phương pháp nền tảng áp dụng cho hầu hết các sơ đồ đơn giản.

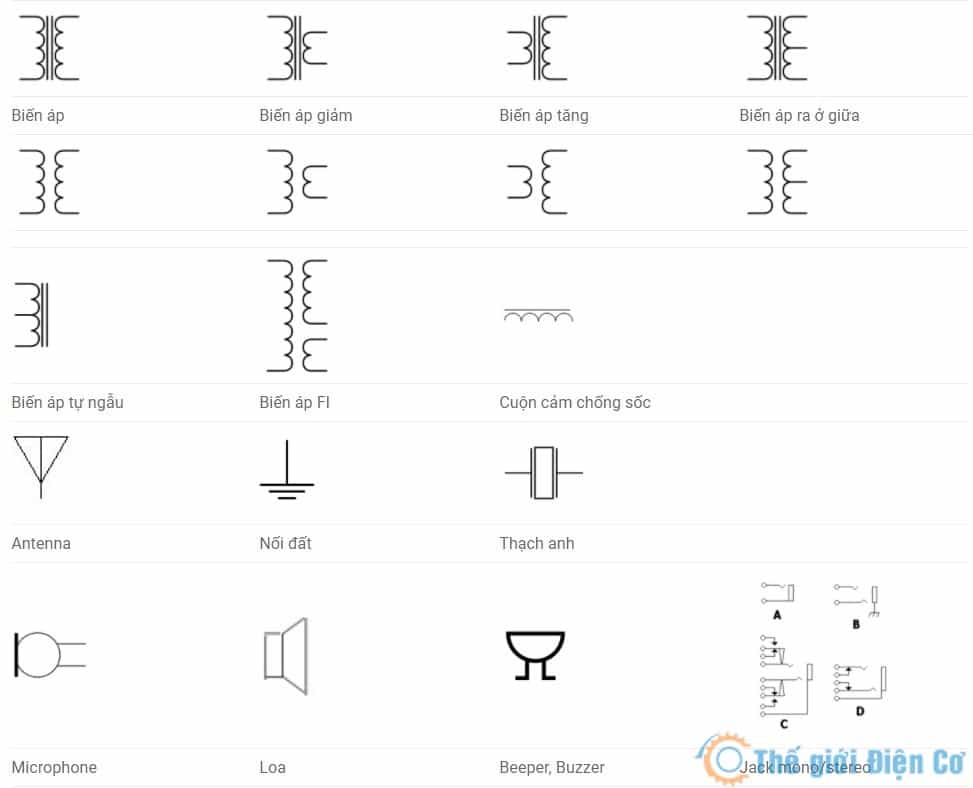

1. Tìm Ký Hiệu Cơ Bản

Trên sơ đồ, tìm biểu tượng gồm hai cuộn dây (vẽ như lò xo hoặc vòng cung) đặt song song nhau. Ở giữa chúng thường có hai đường thẳng song song, biểu thị cho lõi sắt từ.

2. Xác Định Cuộn Sơ Cấp và Thứ Cấp

Cuộn sơ cấp (Primary Coil): Thường nằm bên trái hoặc phía nguồn điện đi vào. Đây là nơi nhận điện áp (U1) đầu vào, với số vòng dây N1.

Cuộn thứ cấp (Secondary Coil): Nằm bên phải hoặc phía tải tiêu thụ, cung cấp điện áp đầu ra (U2) với số vòng dây N2.

• Nếu N1 > N2: Đây là máy biến áp hạ áp (U1 > U2).
• Nếu N1 < N2: Đây là máy biến áp tăng áp (U1 < U2).
• Tỷ lệ U1/U2 xấp xỉ N1/N2 chính là nguyên tắc hoạt động của máy biến áp căn bản.

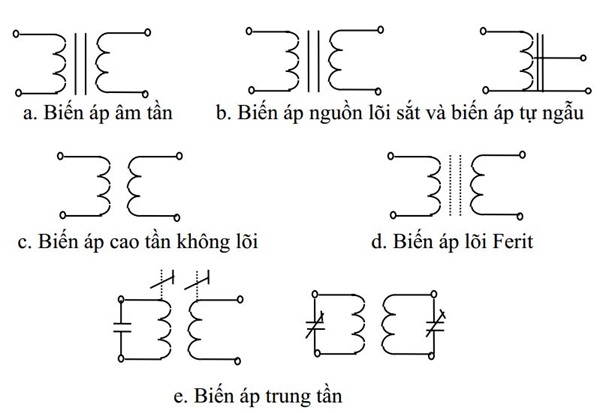

3. Phân Biệt Các Loại Máy Biến Áp Cơ Bản

Máy biến áp lõi sắt (Âm tần): Ký hiệu có lõi sắt (2 vạch thẳng). Chúng hoạt động ở tần số thấp (50/60Hz), phổ biến trong các loại máy biến áp phân phối điện.

Máy biến áp tự ngẫu (Autotransformer): Ký hiệu chỉ có một cuộn dây với một đầu ra trung gian (trích ra từ một phần cuộn dây).

Phương Pháp 2: Đọc Theo Tiêu Chuẩn IEC (IEC 60617)

Tiêu chuẩn IEC 60617 (quốc tế) tập trung vào ký hiệu lõi (sắt, không khí, ferit) và sử dụng ‘dấu chấm cực tính’ (polarity dots) để xác định hướng dòng. Đây là chi tiết then chốt để ngăn chặn đấu nối ngược pha gây ngắn mạch.

Tiêu chuẩn của Ủy ban Kỹ thuật Điện Quốc tế (IEC) được sử dụng rộng rãi trên toàn thế giới, đặc biệt là ở châu Âu và châu Á.

1. Nhận Diện Ký Hiệu Lõi (Core)

• Lõi sắt: Hai đường thẳng song song (như Phương pháp 1).
• Lõi không khí (Cao tần): Không có đường thẳng nào ở giữa hai cuộn dây. Dùng cho các ứng dụng tần số cao (kHz – MHz).
• Lõi Ferit: Hai đường thẳng song song nhưng có thêm nét đứt.

2. Chú Ý Cực Tính (Polarity Dots)

Đây là chi tiết cực kỳ quan trọng. Tiêu chuẩn IEC sử dụng các dấu chấm (dots) đặt ở một đầu của mỗi cuộn dây.

• Các dấu chấm chỉ định đầu “bắt đầu” của cuộn dây. Dòng điện đi vào dấu chấm ở cuộn sơ cấp sẽ tạo ra dòng điện đi ra khỏi dấu chấm ở cuộn thứ cấp.
• Việc này tối quan trọng khi đấu song song các máy biến áp, nếu đấu ngược cực tính sẽ gây ngắn mạch nghiêm trọng.

3. Phân Biệt Số Pha

Ký hiệu sẽ chỉ rõ là máy biến áp 1 pha hay máy biến áp 3 pha. Máy biến áp 3 pha thường có ký hiệu 3 cuộn dây xếp chồng lên nhau hoặc ghi rõ kiểu đấu dây (sao/tam giác).

Phương Pháp 3: Đọc Theo Tiêu Chuẩn ANSI/IEEE

Tiêu chuẩn ANSI/IEEE (phổ biến ở Bắc Mỹ) sử dụng ký hiệu đầu nối H (High Voltage – Cao thế) và X (Low Voltage – Hạ thế) để chỉ rõ cực tính (ví dụ H1, X1). Tiêu chuẩn này cũng rất chi tiết về các kiểu đấu dây (Star, Delta).

Tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI) và Viện Kỹ sư Điện và Điện tử (IEEE) phổ biến ở Bắc Mỹ.

1. Ký Hiệu Cực Tính (Polarity)

• ANSI/IEEE cũng dùng “polarity dots” nhưng thường chi tiết hơn.
• Họ sử dụng ký hiệu H1, H2… cho các đầu nối phía điện cao thế (High Voltage) và X1, X2… cho các đầu nối phía điện hạ thế (Low Voltage). Dấu chấm (hoặc ký hiệu tương đương) sẽ được đặt tại H1 và X1.

2. Chi Tiết Đấu Dây

Tiêu chuẩn này rất chi tiết về các kiểu đấu dây (Star, Delta, Zigzag) và được thể hiện rõ ràng trên ký hiệu, thường thấy trong các trạm biến áp và hệ thống phân phối điện quy mô lớn.

So Sánh Nhanh Tiêu Chuẩn IEC và ANSI

Tóm tắt: IEC là tiêu chuẩn toàn cầu, mạnh về ký hiệu đồ họa cho các loại lõi (lõi sắt, lõi không khí). ANSI là tiêu chuẩn của Bắc Mỹ, tập trung chi tiết vào ký hiệu đầu nối (H/X) và các kiểu đấu dây phức tạp trong hệ thống điện lực.

Để có cái nhìn tổng quan, đây là bảng so sánh nhanh hai tiêu chuẩn phổ biến nhất:

Lưu Ý Quan Trọng Khi Đọc Ký Hiệu

Lưu ý quan trọng nhất là phải kiểm tra đúng cực tính (polarity dots/H1-X1) để tránh ngắn mạch gây cháy nổ. Luôn đối chiếu ký hiệu trên sơ đồ với thông số kỹ thuật (nameplate) trên máy và tuân thủ tuyệt đối quy trình an toàn điện (ngắt nguồn) trước khi can thiệp.

Việc đọc sai ký hiệu có thể dẫn đến hậu quả nghiêm trọng. Luôn tuân thủ các nguyên tắc an toàn sau:

1. Kiểm Tra Cực Tính (Polarity) – Lỗi Cháy Nổ: Tuyệt đối không đấu ngược cực tính. Sai lầm này có thể gây ra dòng điện cực lớn, ngắn mạch và phá hủy thiết bị. Luôn kiểm tra ‘dots’ hoặc ký hiệu H1/X1 trước khi kết nối.

2. Đối Chiếu Với Thông Số Thực Tế (Nameplate): Ký hiệu trên sơ đồ phải khớp với thông số trên nhãn (nameplate) của máy. Kiểm tra công suất định mức của máy biến áp (kVA), điện áp U1/U2, và kiểu đấu dây.

3. An Toàn Là Trên Hết: Trước khi đấu nối hoặc thực hiện bảo trì máy biến áp, luôn ngắt hoàn toàn nguồn điện và tuân thủ quy trình khóa an toàn (LOTO). Sử dụng đồng hồ vạn năng (multimeter) để đo điện trở cách điện và kiểm tra thông mạch.

Câu Hỏi Thường Gặp (FAQ)

Các câu hỏi thường gặp nhất liên quan đến ý nghĩa của dấu chấm cực tính (polarity dot) dùng để tránh đấu ngược pha, cách nhận biết máy biến áp tự ngẫu (chỉ có một cuộn dây, không cách ly điện), và sự khác biệt chính giữa tiêu chuẩn IEC (toàn cầu) và ANSI (Bắc Mỹ).

Ký hiệu polarity (dấu chấm) là gì?

Đó là dấu chấm chỉ định đầu có cùng pha điện áp. Khi dòng điện đi vào dấu chấm ở cuộn sơ cấp, điện áp tại dấu chấm ở cuộn thứ cấp sẽ cùng pha. Nó dùng để tránh đấu ngược pha, gây ngắn mạch.

Làm sao phân biệt biến áp tự ngẫu (Autotransformer)?

Ký hiệu của biến áp tự ngẫu (AT) chỉ có một cuộn dây duy nhất, và cuộn thứ cấp là một phần của cuộn sơ cấp (có đầu ra trích giữa cuộn dây). Nó không có sự cách ly điện như máy biến áp thông thường.

Tiêu chuẩn IEC và ANSI khác nhau thế nào?

IEC (toàn cầu) tập trung vào biểu tượng đồ họa cho loại lõi. ANSI (Bắc Mỹ) tập trung vào ký hiệu đầu cuối (H1/X1) và kiểu đấu dây chi tiết.

Lỗi thường gặp nhất khi đọc ký hiệu là gì?

Nhầm lẫn giữa cuộn sơ cấp và thứ cấp. Giải pháp: Luôn xác định bên nào có điện áp cao hơn (phía truyền tải) và bên nào có điện áp thấp hơn (phía tải). Đây là kiến thức cơ bản khi làm việc với máy biến áp truyền tải và máy biến áp phân phối.

Ký hiệu này áp dụng thực tế ở đâu?

Trong mọi sơ đồ tủ điện, bản vẽ thiết kế hệ thống M&E, sơ đồ nguyên lý của thiết bị điện tử và các tài liệu vận hành, bảo trì hệ thống điện.
