Khảo sát địa hình khái niệm cốt lõi là gì?

Mục đích cốt lõi của việc đo vẽ bản đồ hiện trạng là gì?

Khảo sát địa hình (Topographic Survey) không đơn thuần là việc mang máy ra đồng ruộng để ngắm nghía. Về mặt kỹ thuật, đây là quá trình thu thập dữ liệu không gian về tọa độ (X, Y) và độ cao (Z) của bề mặt trái đất, bao gồm cả các vật thể tự nhiên (đồi núi, sông suối) và nhân tạo (nhà cửa, đường xá, cống rãnh).

Kết quả cuối cùng của quá trình này là Bản đồ địa hình (thường ở dạng số Digital hoặc bản giấy) và các Mô hình số độ cao (DEM).

Tại sao chúng ta bắt buộc phải làm điều này? Dựa trên kinh nghiệm thực tế xử lý hàng trăm dự án, tôi đúc kết 3 mục đích sống còn:

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

• 1. Phục vụ quy hoạch & Thiết kế Kiến trúc sư không thể vẽ móng nhà nếu không biết đất cao hay thấp. Dữ liệu địa hình giúp định vị tim cọc, xác định cốt nền san lấp (Cost 0.00).
• 2. Tính toán khối lượng đào đắp Đây là vấn đề tiền bạc. Sai lệch cao độ chỉ 10cm trên diện tích 1ha có thể làm thất thoát hàng ngàn mét khối đất, tương đương hàng trăm triệu đồng chi phí thi công. Bóc tách khối lượng chính xác phụ thuộc hoàn toàn vào bước này.
• 3. Xác định ranh giới pháp lý Tránh tranh chấp kiện tụng với các hộ liền kề bằng việc xác định mốc giới dựa trên Hệ tọa độ VN2000.

Các loại tỷ lệ bản đồ phổ biến (1/500, 1/2000) có ý nghĩa gì?

Trong ngành trắc địa, tỷ lệ bản đồ quyết định độ chi tiết và mục đích pháp lý của hồ sơ. Không phải cứ đo xong là dùng được cho mọi việc.

Lời khuyên từ chuyên gia KTH Electric: Nếu bạn đang chuẩn bị xây nhà xưởng, biệt thự hay dự án bất động sản, hãy yêu cầu đơn vị khảo sát thực hiện đo vẽ tỉ lệ 1/500. Đừng tiết kiệm ở khâu này, vì nó là cơ sở pháp lý cao nhất.

Quy trình khảo sát địa hình các bước thực hiện như thế nào?

Để đảm bảo dữ liệu đầu ra chính xác đến từng milimet, quy trình khảo sát phải tuân thủ nghiêm ngặt các tiêu chuẩn TCVN. Tại KTH Electric, chúng tôi áp dụng quy trình 4 bước chuẩn hóa sau đây:

Bước 1: Khảo sát sơ bộ và lập phương án kỹ thuật

Trước khi mang máy móc ra hiện trường, kỹ sư chủ trì phải thực hiện công tác “thám sát”.

• Thu thập dữ liệu: Tìm kiếm các mốc tọa độ Quốc gia, mốc địa chính cơ sở gần khu vực dự án nhất để làm điểm gốc.

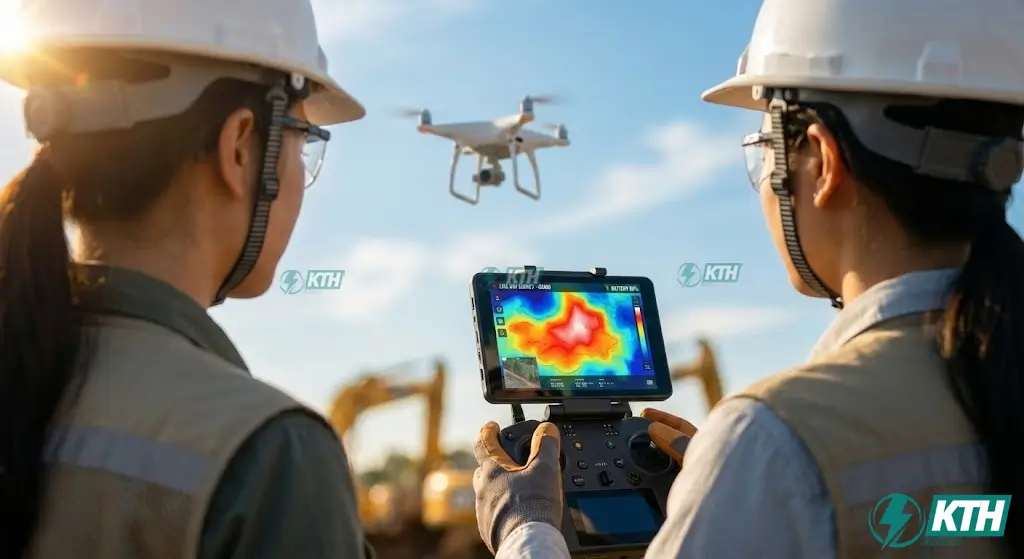

• Đánh giá thực địa: Khu vực đo là đồng bằng, đồi núi hay đầm lầy? Mật độ cây cối ra sao? Điều này quyết định việc chọn thiết bị (Máy toàn đạc hay dùng Flycam UAV).
• Lập phương án: Đây là bước xác định “chiến thuật”. Chúng ta sẽ đo bao nhiêu điểm? Cần bao nhiêu nhân sự? Dự kiến thời gian hoàn thành là bao lâu?

Bước 2: Xây dựng lưới khống chế mặt bằng và độ cao (Hệ tọa độ VN2000)

Đây là bước quan trọng nhất nhưng khách hàng thường không nhìn thấy. Bạn hãy tưởng tượng, để vẽ một bức tranh chính xác, bạn cần một cái khung vững chắc. Lưới khống chế chính là cái khung đó.

• Dẫn mốc tọa độ: Kỹ sư sẽ sử dụng công nghệ GPS 2 tần số (GNSS) để dẫn tọa độ từ mốc Quốc gia về công trình. Hệ tọa độ bắt buộc sử dụng tại Việt Nam hiện nay là VN2000 (thay thế cho hệ HN72 cũ).
• Dẫn mốc cao độ: Sử dụng máy thủy bình điện tử độ chính xác cao để dẫn truyền độ cao từ mốc chuẩn về công trình.
• Ý nghĩa: Việc này đảm bảo công trình của bạn không bị “lệch” so với quy hoạch chung của nhà nước và cao độ sàn nhà bạn không thấp hơn đường giao thông trong tương lai.

Bước 3: Đo vẽ chi tiết tại hiện trường (Công tác ngoại nghiệp)

Đây là giai đoạn tốn nhiều công sức nhất. Các kỹ sư trắc địa sẽ sử dụng các thiết bị chuyên dụng để “quét” toàn bộ bề mặt địa hình.

• Thiết bị sử dụng:

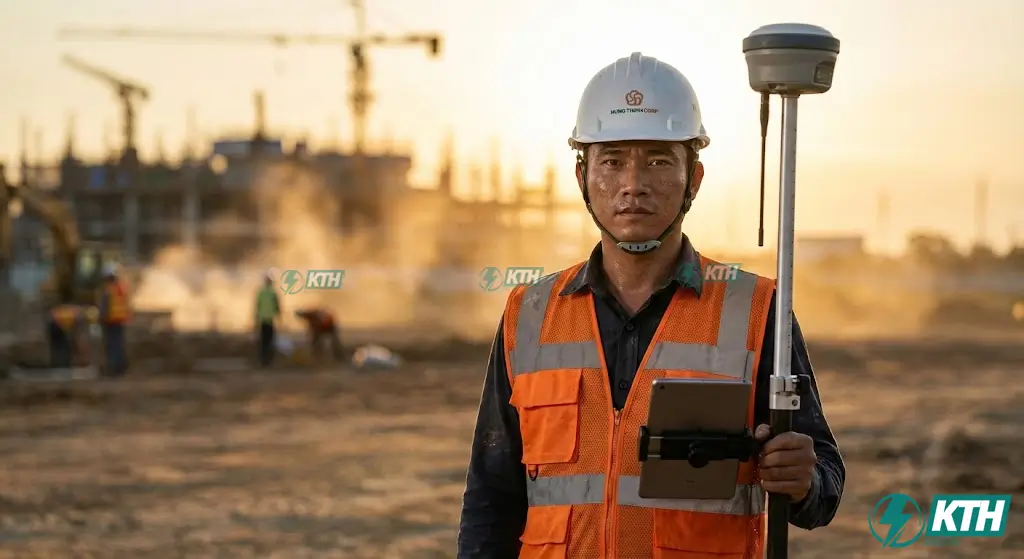

  • Máy toàn đạc điện tử (Total Station): Thiết bị kinh điển đo khoảng cách và góc bằng tia hồng ngoại/laser. Độ chính xác cực cao (sai số milimet), thường dùng đo góc nhà, ranh giới cứng.

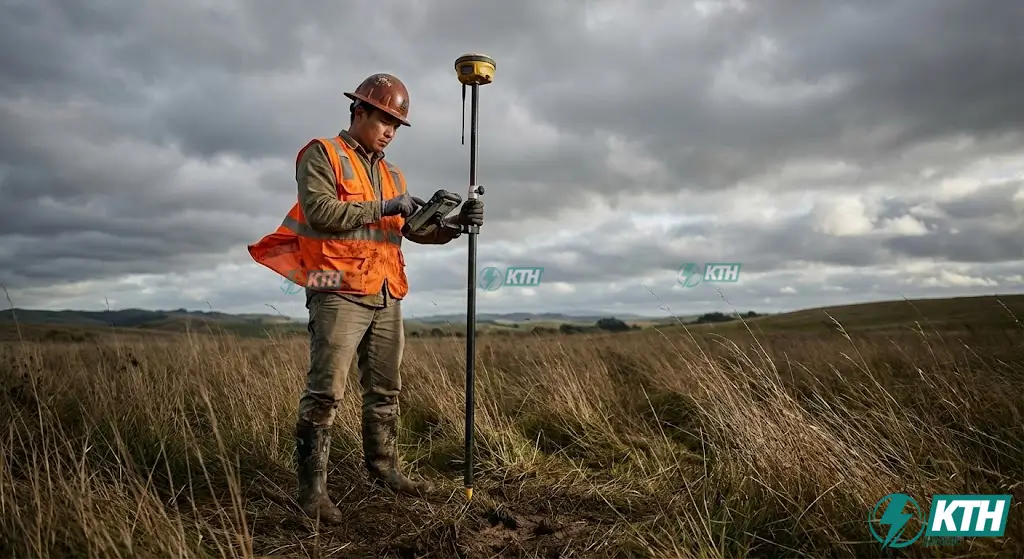

  • Máy GPS RTK (Real-Time Kinematic): Công nghệ đo động thời gian thực. Một người đi cầm sào gương (Rover), máy sẽ thu tín hiệu vệ tinh và trả về tọa độ ngay lập tức. Phù hợp đo đường đồng mức, địa hình tự nhiên rộng lớn.
• Phương pháp: Điểm mia (điểm đo) sẽ được đặt tại tất cả các vị trí thay đổi địa hình, các vật kiến trúc, đường giao thông, hệ thống thoát nước… Mật độ điểm đo phụ thuộc vào tỷ lệ bản đồ (Ví dụ: tỷ lệ 1/500 thì trung bình 10-15m phải có một điểm mia).

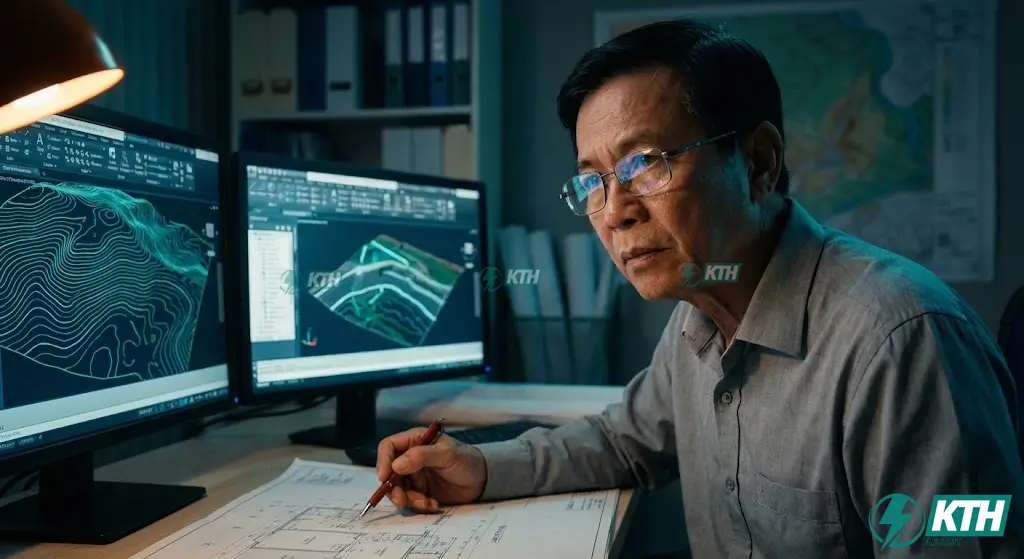

Bước 4: Xử lý nội nghiệp và biên tập bản đồ địa hình

Dữ liệu thô từ hiện trường (hàng ngàn điểm với các con số vô tri) sẽ được đổ vào máy tính để xử lý.

• Phần mềm chuyên dụng: Chúng tôi sử dụng các phần mềm mạnh mẽ như AutoCAD Civil 3D, Trimble Business Center hoặc dPsurvey.
• Quy trình xử lý:
  1. Kiểm tra sai số khép tuyến (nếu sai số vượt mức cho phép TCVN, bắt buộc phải ra đo lại).
  2. Nối các điểm đo thành đường nét (nhà, đường, mương).
  3. Vẽ đường đồng mức (Contour lines) thể hiện dáng đất.
  4. Biên tập bản đồ hoàn thiện với đầy đủ khung tên, chú thích, tọa độ mốc.

Các phương pháp đo đạc công nghệ loại nào tối ưu?

Thế giới công nghệ trắc địa đang thay đổi chóng mặt. Nếu trước đây phải mất cả tháng để đo 10ha, nay chỉ cần vài ngày. Dưới đây là sự so sánh giữa các công nghệ để bạn lựa chọn phương án phù hợp ngân sách và yêu cầu kỹ thuật.

Tiêu chuẩn khảo sát địa hình quy định cần tuân thủ những gì?

Trong ngành xây dựng, “sai một ly đi một dặm” là nghĩa đen hoàn toàn. Chỉ cần lệch vài giây góc hoặc vài centimet cao độ, cả một hệ thống thoát nước có thể bị chảy ngược, hoặc móng nhà bạn có thể lấn sang đất hàng xóm. Đó là lý do tại sao mọi quy trình đo đạc tại KTH Electric đều phải tuân thủ nghiêm ngặt hệ thống Tiêu chuẩn Quốc gia (TCVN).

Các TCVN quan trọng bắt buộc phải biết

Dù bạn là chủ đầu tư hay kỹ sư giám sát thi công, hãy ghi nhớ những “kim chỉ nam” sau đây để nghiệm thu chất lượng đo đạc:

• TCVN 4419:1987: Đây là “bộ luật gốc” về Khảo sát cho xây dựng. Dù đã ban hành lâu đời nhưng các nguyên tắc cơ bản về quy trình vẫn còn nguyên giá trị.
• TCVN 9398:2012: Tiêu chuẩn áp dụng cho công tác trắc địa trong xây dựng công trình. Nó quy định chi tiết về cách lập lưới khống chế, cách đo vẽ chi tiết và nghiệm thu.
• TCVN 9401:2012: Quy định kỹ thuật về đo và xử lý số liệu GPS trong trắc địa công trình. Nếu đơn vị khảo sát dùng máy GPS RTK mà không tuân thủ tiêu chuẩn này, độ chính xác sẽ không đảm bảo.

Quy định về sai số cho phép trong đo đạc là bao nhiêu?

Đây là câu hỏi tôi thường xuyên nhận được từ các Chủ đầu tư kỹ tính. Một bản đồ địa hình đạt chuẩn không phải là bản đồ đẹp, mà là bản đồ có sai số nằm trong giới hạn cho phép (Limit of Error).

Theo quy chuẩn hiện hành cho bản đồ tỷ lệ 1/500:

• Sai số vị trí điểm (Mặt bằng): Không được vượt quá ±5cm đối với các vật kiến trúc rõ nét (như góc nhà, tường rào) và ±7cm đối với các địa vật không rõ nét.
• Sai số độ cao: Đối với vùng đồng bằng, sai số độ cao mốc khống chế không được vượt quá ±1/3 khoảng cao đều đường đồng mức. Ví dụ, nếu đường đồng mức chênh nhau 0.5m, sai số cho phép chỉ khoảng hơn 10cm.

Lưu ý chuyên môn: Nếu đơn vị khảo sát bàn giao cho bạn một bản vẽ mà khi kiểm tra lại bằng thước thép thực tế thấy lệch cả mét so với bản vẽ, hãy yêu cầu đo lại ngay lập tức. Đừng bao giờ thỏa hiệp với sai số vượt mức, hậu quả khi thi công sẽ rất khôn lường.

Báo giá khảo sát địa hình yếu tố chi phí phụ thuộc vào đâu?

Rất khó để đưa ra một con số cố định cho dịch vụ khảo sát địa hình nếu chưa biết rõ hiện trạng khu đất. Tuy nhiên, với tư cách là một người làm nghề lâu năm, tôi sẽ bóc tách các yếu tố cấu thành giá để bạn hình dung và tránh bị “hớ” hoặc thuê phải đơn vị quá rẻ nhưng chất lượng kém.

Đơn giá tính theo Hecta (ha) hay theo điểm đo?

Thông thường, có 2 cách tính chi phí phổ biến năm 2026:

1. Tính theo diện tích (Hecta/m2): Áp dụng cho các dự án quy hoạch, đo vẽ bản đồ địa hình tỷ lệ 1/500, 1/2000. Diện tích càng lớn, đơn giá/ha sẽ càng giảm.
2. Tính theo ca máy/điểm đo: Áp dụng cho các công việc nhỏ lẻ như định vị tim cọc, cắm mốc ranh giới lô đất hộ gia đình, đo đạc hoàn công nhà xưởng.

Mức độ phức tạp của địa hình ảnh hưởng thế nào đến giá?

Trong bảng định mức dự toán, chúng tôi chia địa hình làm các cấp độ khó khăn (Địa hình cấp 3, cấp 4…):

• Địa hình cấp 1, 2 (Đơn giản): Vùng đồng bằng, ít cây cối, tầm nhìn thông thoáng. Giá thành rẻ nhất.
• Địa hình cấp 3, 4 (Phức tạp): Vùng đồi núi dốc, nhiều cây bụi rậm rạp, đầm lầy hoặc khu đô thị mật độ nhà cửa dày đặc xe cộ đi lại (gây khó khăn cho việc đặt máy). Đơn giá sẽ cao hơn từ 20-40% do tốn nhân công phát tuyến và thời gian đo kéo dài.

Bảng dự toán chi phí khảo sát tham khảo 2026

Lưu ý: Đây là mức giá tham khảo trung bình thị trường cho tỷ lệ 1/500, giá thực tế tại KTH Electric có thể tốt hơn tùy vào quy mô dự án.

Hồ sơ nghiệm thu thành phần gồm những gì?

Sau khi kết thúc hợp đồng, bạn nhận được gì? Đừng chỉ nhận mỗi tờ bản vẽ in giấy. Một bộ hồ sơ nghiệm thu chuẩn pháp lý tại KTH Electric bàn giao cho khách hàng (Chủ đầu tư) luôn bao gồm đầy đủ các thành phần sau:

• ✓1. Báo cáo kỹ thuật tổng hợp: Thuyết minh chi tiết về phương pháp đo, thiết bị sử dụng, kết quả sai số, bảng thống kê khối lượng mốc. Phải có dấu đỏ pháp nhân của công ty và chữ ký của kỹ sư chủ trì (có chứng chỉ hành nghề).
• ✓2. Bản đồ địa hình gốc (Dạng số): File mềm định dạng .DWG (AutoCAD) hoặc .DGN (MicroStation). Đây là tài sản quan trọng nhất để các kiến trúc sư sử dụng thiết kế.
• ✓3. Bản đồ in trên giấy (Blueprints): Thường là 03 bộ, có đóng dấu thẩm định hoặc dấu công ty để nộp cho cơ quan chức năng xin phép.
• ✓4. Bảng kê tọa độ, độ cao các điểm khống chế: Để sau này khi thi công, nhà thầu xây dựng có thể dựa vào các mốc này để triển khai công trình ra thực địa.
• ✓5. Hồ sơ mốc giới: Biên bản bàn giao mốc tại thực địa (có hình ảnh chụp mốc kèm theo).

Câu hỏi thường gặp (FAQ) về Trắc địa công trình

Trong quá trình tư vấn cho hàng nghìn khách hàng tại TP.HCM và các tỉnh lân cận, tôi thường gặp những thắc mắc sau. Tôi sẽ giải đáp ngay để bạn đỡ mất công tìm kiếm:
