Cách Chọn & Kiểm Tra Cuộn Kháng Cho Tụ Bù Chuẩn IEC (2025)

Hướng Dẫn Toàn Tập: Cách Kiểm Tra & Chọn Cuộn Kháng Cho Tụ Bù Chuẩn IEC (2025)

Trong kỷ nguyên công nghiệp 4.0, việc sử dụng biến tần (VFD), khởi động mềm và các thiết bị điện tử công suất lớn đã trở thành tiêu chuẩn. Tuy nhiên, mặt trái của sự hiện đại này là vấn nạn sóng hài (Harmonics). Hệ quả là các tủ tụ bù truyền thống liên tục bị phồng, nổ tụ hoặc giảm tuổi thọ chỉ sau vài tháng vận hành.

Giải pháp bắt buộc và tối ưu nhất hiện nay là lắp đặt Cuộn kháng lọc hài (Detuned Reactor). Nhưng chọn cuộn kháng thế nào cho đúng? Kiểm tra ra sao để biết thiết bị còn tốt hay đã “chết”? Bài viết này sẽ là cẩm nang kỹ thuật chi tiết nhất giúp bạn làm chủ hoàn toàn hệ thống bù công suất phản kháng của mình.

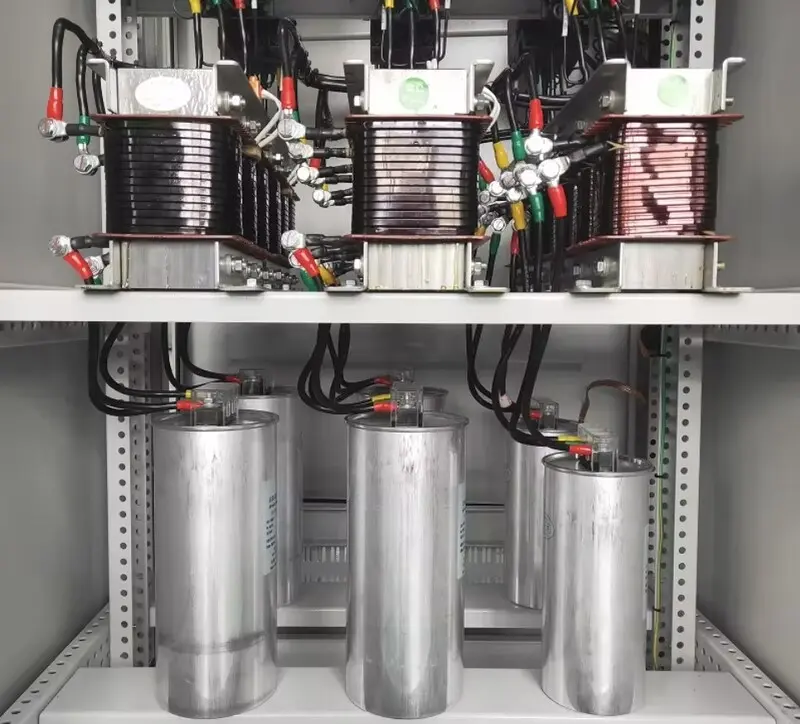

1. Tại Sao Bắt Buộc Phải Lắp Cuộn Kháng Cho Tụ Bù?

Nhiều kỹ sư lầm tưởng cuộn kháng chỉ là thiết bị phụ trợ, “có cũng được, không có cũng chẳng sao”. Đây là tư duy sai lầm dẫn đến thiệt hại hàng tỷ đồng tiền thiết bị. Cuộn kháng có 3 nhiệm vụ “sinh tử” sau:

1.1. Ngăn Chặn Cộng Hưởng Song Song (Parallel Resonance)

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Đây là “kẻ thù” số 1 của hệ thống điện. Khi dung kháng của tụ () và cảm kháng của máy biến áp () bằng nhau tại một tần số sóng hài nào đó (thường là bậc 5 hoặc 7), hiện tượng cộng hưởng xảy ra.

• Hậu quả: Dòng điện sóng hài bị khuếch đại lên gấp 10-20 lần, chạy luẩn quẩn giữa tụ và biến áp, gây quá nhiệt biến áp và nổ tụ tức thì.
• Vai trò cuộn kháng: Mắc nối tiếp với tụ tạo thành mạch cộng hưởng có tần số riêng () thấp hơn tần số của sóng hài thấp nhất trong hệ thống. Điều này biến mạch tụ thành mang tính cảm kháng đối với các bậc sóng hài, ngăn chặn cộng hưởng xảy ra.

1.2. Lọc Sóng Hài (Harmonic Filtering)

Cuộn kháng kết hợp với tụ bù tạo thành bộ lọc thụ động (Passive Filter). Ví dụ, cuộn kháng 7% sẽ giúp “hút” một phần sóng hài bậc 5 và bậc 7, giúp giảm chỉ số méo hài tổng (THDi) của hệ thống, trả lại nguồn điện sạch hơn.

1.3. Giảm Dòng Xung Kích (Inrush Current Limiting)

Khi contactor đóng tụ vào lưới, dòng nạp ban đầu có thể vọt lên gấp 100 lần dòng định mức, gây hàn dính tiếp điểm contactor và sốc điện cho tụ. Cuộn kháng với đặc tính cản trở sự biến thiên dòng điện sẽ kìm hãm dòng xung kích này, bảo vệ an toàn cho thiết bị đóng cắt.

2. Quy Trình Chọn Cuộn Kháng: 4 Bước “Vàng” Tránh Sai Lầm

Chọn cuộn kháng không đơn giản là “mua đại” một cục sắt về lắp. Dưới đây là quy trình tính toán và lựa chọn chuẩn IEC 60076-6.

Bước 1: Khảo Sát Chất Lượng Điện Năng (Power Quality Audit)

Trước khi mua kháng, bạn phải biết “bệnh” của hệ thống là gì. Sử dụng máy đo sóng hài để đo phổ sóng hài:

• Kịch bản 1: Sóng hài chủ yếu là bậc 5, 7, 11 (Sinh ra từ biến tần 6 xung, lò hồ quang, máy hàn). Đây là môi trường công nghiệp điển hình.
• Kịch bản 2: Sóng hài chủ yếu là bậc 3, 9, 15 (Sinh ra từ đèn LED, máy tính, thiết bị 1 pha). Đây là môi trường tòa nhà văn phòng, trung tâm thương mại.

Bước 2: Chọn Hệ Số Lọc (Detuning Factor)

Dựa vào kết quả đo ở Bước 1, ta chọn hệ số tương ứng. Hệ số quyết định tần số cộng hưởng của mạch LC:

⚠️ Cảnh báo kỹ thuật: Tuyệt đối không dùng cuộn kháng 7% cho hệ thống có sóng hài bậc 3 cao. Tần số cộng hưởng 189Hz của kháng 7% nằm quá gần 150Hz (bậc 3), gây quá tải nhiệt và cháy kháng.

Bước 3: Chọn Điện Áp Tụ Bù – “Bẫy” Chết Người

Đây là sai lầm khiến 80% kỹ sư mới vào nghề phải trả giá. Khi mắc nối tiếp cuộn kháng, điện áp đặt lên cực tụ () sẽ TĂNG LÊN so với điện áp lưới ().

Công thức tính điện áp trên tụ:

Ví dụ thực tế:

• Lưới điện: 400V
• Cuộn kháng: 7% ()
• Điện áp thực tế trên tụ = .

⛔ Quy tắc sống còn:
– Với lưới 380V-400V, dùng kháng 7% BẮT BUỘC dùng Tụ 440V.
– Với lưới 380V-400V, dùng kháng 14% BẮT BUỘC dùng Tụ 525V.
Nếu bạn dùng tụ 415V cho kháng 7%, tụ sẽ luôn chịu quá áp, dẫn đến phồng và nổ chỉ sau thời gian ngắn.

Bước 4: Chọn Công Suất Cuộn Kháng (kVar)

Công suất của cuộn kháng được định danh theo công suất của tụ bù để tạo thành bộ.

• Ví dụ: Bạn cần bộ tụ bù 50kVar. Bạn sẽ mua Tụ bù 50kVar và Cuộn kháng 50kVar.
• Lưu ý: Công suất phản kháng thực tế bù vào lưới () sẽ nhỏ hơn công suất ghi trên nhãn tụ một chút do ảnh hưởng của điện áp và cuộn kháng.

3. Hướng Dẫn Kiểm Tra Cuộn Kháng (Bảo Trì & Sự Cố)

Làm sao biết cuộn kháng còn tốt hay đã hỏng? Hãy thực hiện quy trình kiểm tra sau đây, có thể kết hợp khi thực hiện bảo trì thí nghiệm điện định kỳ.

3.1. Kiểm Tra Ngoại Quan (Visual Inspection)

• Màu sắc: Quan sát cuộn dây đồng/nhôm. Nếu lớp vecni cách điện chuyển sang màu đen sậm hoặc có dấu hiệu bong tróc, cuộn kháng đã bị quá nhiệt nghiêm trọng.
• Kết cấu: Kiểm tra các gông từ (Core laminations). Nếu chúng bị lỏng, cuộn kháng sẽ kêu rất to khi vận hành.
• Dấu hiệu phóng điện: Tìm các vệt đen muội than trên bề mặt sứ cách điện hoặc giữa các vòng dây.

3.2. Kiểm Tra Bằng Thiết Bị Đo (Testing)

a. Đo Điện Trở Cách Điện (Megger Test):

• Dụng cụ: Megomet (Đồng hồ đo điện trở cách điện).
• Cách đo: Tháo cáp động lực. Đo điện trở giữa cuộn dây với vỏ (đất) và giữa các pha với nhau.
• Tiêu chuẩn: Tại điện áp thử 500VDC hoặc 1000VDC, giá trị điện trở phải > 10 MΩ. Nếu < 1 MΩ, cuộn kháng đã bị ẩm hoặc chạm vỏ, tuyệt đối không đóng điện.

b. Đo Trị Số Điện Cảm (Inductance Measurement – L):

• Dụng cụ: Đồng hồ LCR hoặc cầu đo điện cảm.
• Cách đo: Đo trị số mH của từng pha (L1, L2, L3).
• Đánh giá: Sự sai lệch giữa 3 pha không được vượt quá 3% – 5%.Nếu trị số L của một pha giảm mạnh so với 2 pha còn lại (Ví dụ: L1=3.5mH, L2=3.5mH, L3=2.0mH) Pha L3 đã bị chập vòng dây (Short turn). Đây là hư hỏng không thể sửa chữa, phải thay mới.

c. Đo Dòng Điện Vận Hành (On-load Test):

• Dụng cụ: Ampe kìm RMS.
• Cách đo: Kẹp dòng khi hệ thống đang chạy.
• Đánh giá: Dòng điện thực tế không được vượt quá dòng định mức (In) ghi trên nhãn quá 10-15% liên tục. Nếu dòng quá cao, chứng tỏ sóng hài trong hệ thống quá lớn hoặc tụ đang bị cộng hưởng.

4. Top 4 Thương Hiệu Cuộn Kháng Tụ Bù Tốt Nhất 2025

Dựa trên kinh nghiệm lắp đặt cho hàng trăm nhà máy, dưới đây là đánh giá trung thực về các thương hiệu phổ biến tại Việt Nam:

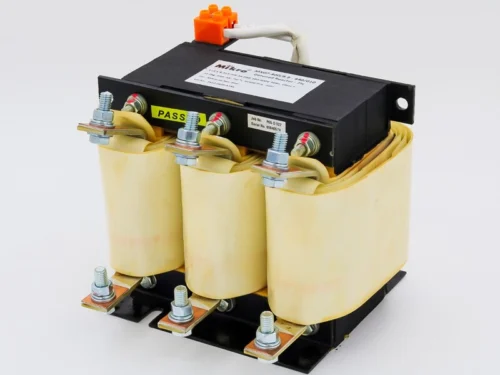

1. Mikro (Malaysia) – “Vua” Phân Khúc Phổ Thông

Nếu bạn đang sử dụng bộ điều khiển tụ bù Mikro, việc đồng bộ với cuộn kháng Mikro là lựa chọn kinh tế.

• Ưu điểm: Giá thành cực kỳ hợp lý, hàng luôn có sẵn, dải công suất rộng. Chất lượng ổn định cho các ứng dụng công nghiệp thông thường.
• Nhược điểm: Tỏa nhiệt khá nhiều, cần thông gió tốt.

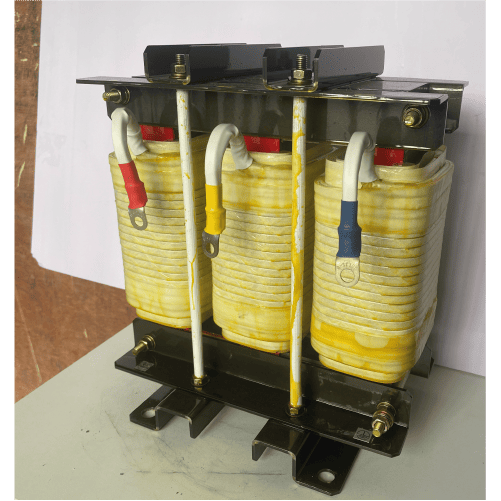

2. Nuintek (Hàn Quốc) – Sự Lựa Chọn Cân Bằng

Thường được bán đồng bộ với tụ Nuintek tạo thành combo tối ưu. Phổ biến ở các nhà máy Hàn Quốc (Samsung, LG…).

3. Epcos / Siemens (Đức) – Đẳng Cấp G7

Phù hợp cho các dự án yêu cầu khắt khe như Data Center hay nhà máy lọc dầu. Độ bền vô đối nhưng giá thành cao.

4. Suzuki (Việt Nam/Nhật)

Hàng sản xuất tại Việt Nam theo công nghệ Nhật. Chất lượng rất tốt, độ bền cao, hỗ trợ kỹ thuật nhanh.

5. Những Lưu Ý “Sống Còn” Khi Lắp Đặt

Cuộn kháng là một nguồn nhiệt khổng lồ trong tủ điện. Lắp đặt sai cách là nguyên nhân chính gây cháy nổ tủ tụ bù hạ thế.

1. Thông Gió (Ventilation):Cuộn kháng tỏa nhiệt rất lớn. Bắt buộc phải có quạt hút tản nhiệt cưỡng bức trong khoang lắp kháng. Nhiệt độ vận hành của kháng có thể lên tới 100°C – 120°C là bình thường. Tuy nhiên, nhiệt độ môi trường trong tủ không được quá 55°C.
2. Vị Trí Lắp Đặt:Tuyệt đối không lắp tụ bù ngay phía trên cuộn kháng. Nhiệt nóng bốc lên từ kháng sẽ nung chín tụ. Nên lắp kháng ở khoang riêng hoặc phía trên cùng của tủ. Tụ bù lắp ở phía dưới (nơi mát nhất).
3. Cài Đặt Bộ Điều Khiển (PFC Controller):Khi lắp thêm kháng, dung lượng bù thực tế sẽ thay đổi. Cần kiểm tra và nhập lại giá trị bước tụ (Step value) chính xác vào bộ điều khiển để đảm bảo đóng cắt đúng.

Kết Luận & Lời Khuyên Từ Chuyên Gia

Việc trang bị cuộn kháng cho tụ bù không còn là lựa chọn, mà là yêu cầu kỹ thuật bắt buộc trong môi trường điện nhiễm sóng hài hiện nay.

Nếu bạn đang gặp tình trạng tụ bù nổ liên tục, cuộn kháng kêu to hoặc cần tư vấn tính toán lọc sóng hài cho tụ bù, đừng ngần ngại liên hệ với KTH Electric. Chúng tôi cung cấp giải pháp đo đạc chất lượng điện năng và cung cấp thiết bị chính hãng với sự tư vấn từ đội ngũ kỹ sư 20 năm kinh nghiệm.
