Hướng Dẫn Kiểm Tra Tụ Bù Hạ Thế Chuẩn Kỹ Thuật & Quy Trình An Toàn 2025

Việc kiểm tra tụ bù định kỳ không chỉ giúp doanh nghiệp tránh bị phạt tiền điện do hệ số công suất thấp mà còn ngăn ngừa nguy cơ cháy nổ tủ điện nghiêm trọng. Là một đơn vị chuyên cung cấp dịch vụ bảo trì hệ thống điện với hơn 20 năm kinh nghiệm, KTH Electric tổng hợp quy trình kiểm tra chuẩn SOP (Standard Operating Procedure) kết hợp giữa thực chiến và tiêu chuẩn kỹ thuật mới nhất năm 2025.

Dưới đây là hướng dẫn chi tiết để xác định chính xác “sức khỏe” của tụ bù hạ thế nhằm đưa ra quyết định thay thế kịp thời, tối ưu hóa hiệu quả vận hành.

Nguyên Tắc An Toàn “Sinh Tử” Khi Làm Việc Với Tụ Bù

“Nguyên tắc vàng: Tụ bù vẫn tích điện chết người ngay cả khi đã ngắt nguồn. Bắt buộc phải thực hiện quy trình xả điện cưỡng bức bằng điện trở hoặc bóng đèn chuyên dụng trước khi chạm vào thiết bị.”

Trước khi đi vào chi tiết kỹ thuật, bạn cần hiểu rằng tụ bù hạ thế là một thiết bị tích trữ năng lượng. Nó giống như một quả bom nổ chậm nếu không được xử lý đúng cách. Theo thống kê an toàn điện 2024, hơn 30% tai nạn điện trong bảo trì tủ điện xuất phát từ việc không xả tụ.

⚠️ CẢNH BÁO NGUY HIỂM:

❌Tuyệt đối KHÔNG: Dùng tuốc nơ vít short mạch trực tiếp. Điều này gây hồ quang điện cực mạnh (flashover), làm hỏng ren cực tụ và gây mù lòa/bỏng nặng cho người thao tác.

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Tuân thủ tuyệt đối 4 bước “Sinh Tử” sau:

Ngắt nguồn: Kéo cầu dao hoặc Aptomat (MCCB/MCB) tổng cấp điện cho tụ.
Chờ xả tự nhiên: Đợi 5-10 phút để điện trở xả bên trong tụ tiêu thụ bớt điện tích dư.
Xả cưỡng bức (Bắt buộc): Sử dụng bóng đèn dây tóc hoặc điện trở chuyên dụng (1kΩ – 10kΩ/10W) nối tắt các cực để xả hết điện tích.
Kiểm tra lại: Dùng đồng hồ đo điện áp (VOM) để chắc chắn điện áp về 0V.

Giai Đoạn 1: Kiểm Tra Sơ Bộ (On-Load – Khi Hệ Thống Đang Chạy)

“Cách nhanh nhất để kiểm tra ‘sống’ là đo dòng điện vận hành bằng Ampe kìm. Nếu dòng đo được thấp hơn 85% dòng định mức ( $I_{đm}$ ), tụ đã bị lão hóa và cần thay thế.”

Đây là bước kiểm tra nhanh, thường được thực hiện trong quy trình bảo trì tủ điện hạ thế định kỳ hàng tháng mà không cần ngắt điện toàn bộ nhà máy.

Bước 1: Quan sát ngoại quan (Visual Inspection)

Hãy loại bỏ ngay lập tức nếu tụ bù 3 pha của bạn có các dấu hiệu sau:

Biến dạng vỏ: Vỏ tụ bị phình bụng, méo mó, nắp trên bị đẩy lồi lên (đặc biệt nguy hiểm với tụ khô).
Rò rỉ chất lỏng: Với tụ bù dầu, vết dầu nhớt chảy ra quanh chân cực là dấu hiệu cách điện đã bị phá hủy.
Tiếp điểm quá nhiệt: Vết cháy đen, muội than tại đầu cốt hoặc dây dẫn bị nóng chảy. Điều này thường do lỏng kẹp hoặc quá nhiệt cục bộ.

Bước 2: Đo dòng điện vận hành (Sử dụng Ampe Kìm)

Đây là phương pháp thực tế nhất để xem tụ có đang bơm đủ công suất phản kháng vào lưới điện hay không.

Công thức tính dòng định mức chuẩn ( $I_{đm}$ ):

$I_{đm} = \frac{Q_{kVAR}}{\sqrt{3} \cdot U_{dây}}$

Trong đó:

$Q_{kVAR}$ : Công suất của tụ (xem trên nhãn).
$U_{dây}$ : Điện áp dây của hệ thống (thường là 415V hoặc 440V).

💡 Ví dụ thực tế: Tụ 20kVAR, điện áp 440V $\rightarrow$ Dòng định mức $I_{đm} \approx 26.2A$ .

Thao tác đo & Đánh giá:

Sử dụng Ampe kìm kẹp vào từng pha dây dẫn (R, S, T) để kiểm tra cường độ dòng điện thực tế.
Tốt: Dòng điện $\approx I_{đm}$ (sai số cho phép $\pm 5-10\%$ ).
Cần thay thế: Dòng điện tụt xuống dưới 85% so với định mức.
Nguy hiểm: Dòng điện giữa 3 pha lệch nhau quá 15%. Lúc này cần kiểm tra lại cả cầu chì (Fuse) bảo vệ.

Giai Đoạn 2: Kiểm Tra Chuyên Sâu (Off-Load – Khi Ngắt Điện)

“Để đo chính xác điện dung tụ 3 pha (đấu tam giác): Hãy nối tắt 2 cọc pha bất kỳ, đo điện dung giữa cọc còn lại và nhóm nối tắt, sau đó chia kết quả cho 2 để ra dung lượng thực tế của một pha.”

Áp dụng khi nhà máy dừng máy (Shutdown) hoặc khi bạn nghi ngờ kết quả đo dòng điện không chính xác. Nếu không có chuyên môn sâu, bạn nên liên hệ các đơn vị dịch vụ sửa tủ điện công nghiệp chuyên nghiệp để đảm bảo an toàn.

Bước 1: Chuẩn bị

Ngắt điện và thực hiện quy trình xả điện an toàn. Tháo dây cáp động lực ra khỏi 3 cực của tụ để cô lập hoàn toàn tụ khỏi hệ thống.

Bước 2: Đo điện dung chính xác (Capacitance)

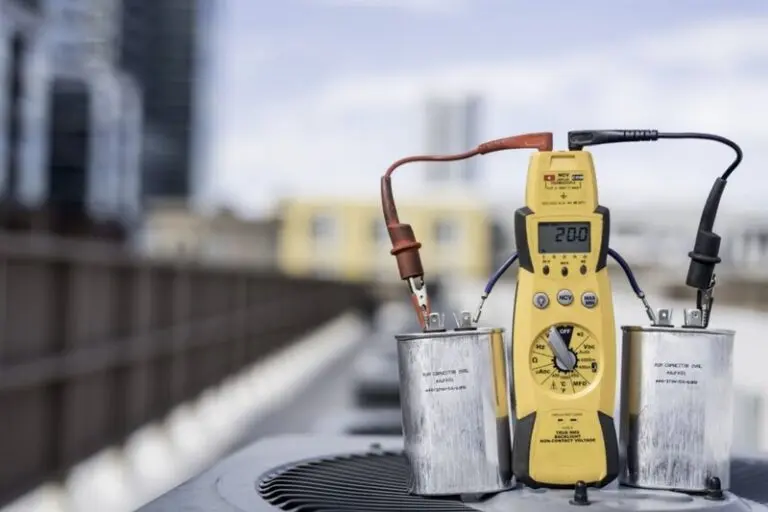

Kiểm tra tụ bù bằng đồng hồ đo điện dung

Mục lục

Lưu ý: Tụ 3 pha thường đấu tam giác ( $\Delta$ ) bên trong, nên bạn không thể đo trực tiếp giữa 2 cực như tụ 1 pha.

Công cụ: Đồng hồ VOM có thang đo Farad (F) hoặc máy đo LCR chuyên dụng (như Kyoritsu, Hioki).
Thao tác kỹ thuật:
1. Dùng dây dẫn ngắn nối tắt 2 cọc (Ví dụ: Cọc B và Cọc C).
2. Đo điện dung giữa cọc còn lại (Cọc A) và tổ hợp nối tắt (B+C).
3. Lấy giá trị đo được chia cho 2 để ra dung lượng thực tế 1 pha.
Đối chiếu: So sánh kết quả với thông số $\mu F$ trên vỏ tụ. Tham khảo thêm hướng dẫn tính chọn tụ bù để biết dung sai cho phép.
Kết luận: Nếu kết quả thấp hơn 85% giá trị nhãn $\rightarrow$ Thay thế ngay.

Bước 3: Kiểm tra cách điện

Sử dụng Megometer để đo điện trở cách điện giữa cực tụ và vỏ tụ. Giá trị phải là vô cùng ( $\infty$ ). Nếu đồng hồ hiển thị một trị số cụ thể (dù lớn), tụ đang bị rò điện ra vỏ, cực kỳ nguy hiểm cho người vận hành chạm vào vỏ tủ.

Bảng Tiêu Chuẩn Đánh Giá & Ra Quyết Định

Tổng hợp tiêu chuẩn đánh giá giúp kỹ sư bảo trì ra quyết định nhanh chóng và chính xác:

Tình Trạng Tụ Bù	Dấu Hiệu Nhận Biết	Hành Động (Action)
Tốt (Good)	Ngoại quan đẹp. Dòng điện > 90% $I_{đm}$ .	Tiếp tục sử dụng.
Cảnh báo (Warning)	Tụ hơi nóng. Dung lượng còn 85-90%.	Lên kế hoạch mua dự phòng. Kiểm tra hệ thống làm mát tủ điện.
Yếu (Bad)	Dòng điện < 85% $I_{đm}$ . Dung lượng thực tế < 85%.	THAY THẾ ngay trong đợt bảo trì gần nhất.
Hỏng (Critical)	Vỏ phồng, rỉ dầu, lệch pha > 20%, rò điện.	CẮT BỎ NGAY LẬP TỨC. Cách ly khỏi hệ thống.

Câu Hỏi Thường Gặp (Expert FAQ)

Tại sao tụ bù vẫn tốt mà tiền điện vẫn bị phạt Cos Phi thấp?

Có thể tụ không hỏng, mà do Sóng hài (Harmonics) làm ảnh hưởng đến tuổi thọ và khả năng bù chính xác. Bạn nên xem xét giải pháp lọc sóng hài cho tụ bù. Ngoài ra, hãy kiểm tra lại cài đặt bộ điều khiển tụ bù Mikro (hoặc hãng khác) xem đã cài đúng tỷ lệ C/K và hệ số biến dòng (CT) chưa.

Làm sao biết tụ bị già hóa mà không cần cắt điện?

Phương pháp đo dòng điện bằng Ampe kìm như hướng dẫn ở Giai đoạn 1 là cách tốt nhất. Nếu dòng điện vận hành đo được giảm dần theo thời gian (ví dụ tháng trước 25A, tháng này còn 20A), nghĩa là điện môi bên trong đang lão hóa và mất khả năng tích trữ.

Có nên châm thêm dầu cho tụ bù dầu bị rỉ?

Tuyệt đối không. Tụ điện là thiết bị hút chân không và niêm phong kín. Khi rỉ dầu nghĩa là niêm phong đã hỏng, không khí và độ ẩm đã xâm nhập làm hỏng cách điện. Hãy thay mới hoàn toàn để đảm bảo an toàn cháy nổ.
