Bạn thường thấy trên Aptomat (CB) có ghi các ký hiệu như C16, C20, C32 hay C40 nhưng không hiểu chúng có ý nghĩa gì? Việc hiểu sai các thông số này có thể dẫn đến chọn nhầm thiết bị: Át quá nhỏ thì nhảy liên tục, Át quá lớn thì không bảo vệ được thiết bị khi chập cháy.
Bài viết này, các kỹ sư tại KTH Electric sẽ giải thích cặn kẽ ý nghĩa của các ký hiệu này và hướng dẫn bạn cách chọn Aptomat phù hợp nhất cho từng thiết bị trong gia đình.

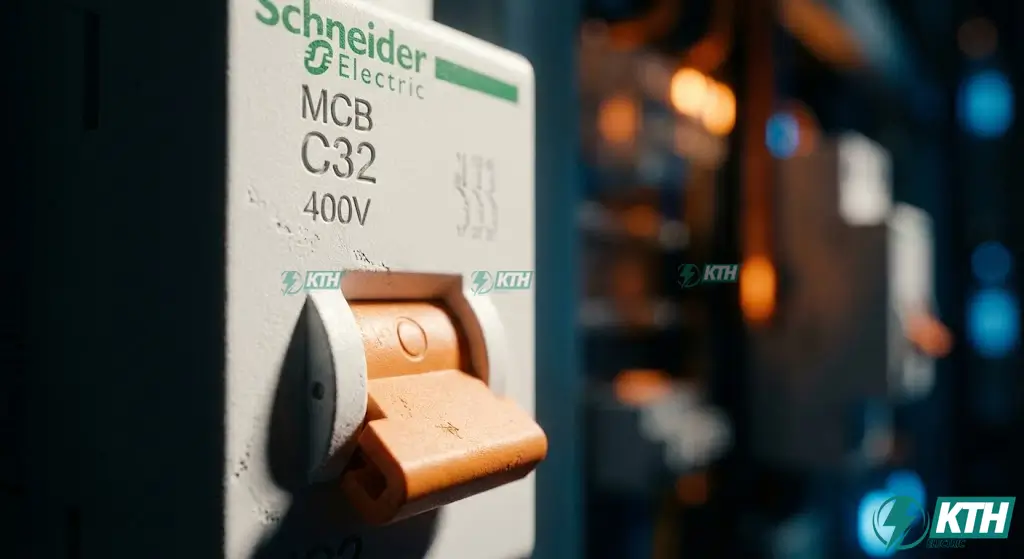

Hình 1: Ký hiệu C32 trên Aptomat MCB Schneider – Một trong những dòng phổ biến nhất.
GIẢI NGHĨA KÝ HIỆU C16, C20, C32, C40 TRÊN APTOMAT
Để hiểu rõ, chúng ta cần tách ký hiệu này thành 2 phần riêng biệt: Chữ cái (C) và Con số (16, 20, 32…).
Chữ “C” là gì? (Trip Curve – Đường cong ngắt)
Chữ “C” biểu thị đặc tính đường cong bảo vệ (Trip Curve) của Aptomat.
- Ý nghĩa: Nó cho biết độ nhạy của Aptomat đối với dòng khởi động. Loại C được thiết kế để không bị nhảy “oan” khi các thiết bị như điều hòa, tủ lạnh khởi động (có dòng khởi động vừa phải).
- Ứng dụng: Dùng cho các tải thông thường như đèn, quạt, tivi, máy giặt, điều hòa dân dụng.
> Tham khảo thêm: Rơ le quá tải và đường cong ngắt để hiểu sâu hơn về cơ chế bảo vệ này.
Các con số “16, 20, 32” là gì? (Dòng định mức)
Đây là chỉ số Cường độ dòng điện định mức (In). Cụ thể:
- C16: Chịu tải tối đa 16A.
- C20: Chịu tải tối đa 20A.
- C32: Chịu tải tối đa 32A.
BẢNG TRA CỨU NHANH: CHỌN APTOMAT C16, C20, C32, C40 CHO THIẾT BỊ NÀO?
– C16-C20: Bình nóng lạnh, Điều hòa 9000-12000 BTU.
– C25-C32: Bếp từ đôi, Điều hòa cây, Át tổng tầng.
– C40-C63: Át tổng căn hộ chung cư, nhà phố.
Rất nhiều khách hàng hỏi KTH Electric: “Bình nóng lạnh dùng C mấy?”, “Bếp từ dùng C mấy?”. Dưới đây là bảng khuyến nghị dựa trên kinh nghiệm thi công điện nhà xưởng và dân dụng thực tế, cập nhật theo mức công suất thiết bị mới nhất 2025:
| Ký hiệu Aptomat | Dòng điện tối đa | Công suất an toàn (P) | Thiết bị phù hợp (Gợi ý) |
|---|---|---|---|
| C16 | 16A | ~ 2.500 W | Bình nóng lạnh gián tiếp (2500W), Điều hòa 9000BTU, Ổ cắm phòng ngủ. |
| C20 | 20A | ~ 3.500 W | Điều hòa 12000BTU – 18000BTU, Bếp hồng ngoại đơn, Bình nóng lạnh trực tiếp. |
| C25 | 25A | ~ 4.400 W | Điều hòa 24000BTU, Bếp từ đôi (loại nhỏ), Át tổng phòng. |
| C32 | 32A | ~ 5.500 W | Bếp từ 3-4 vùng nấu, Át tổng tầng, Át tổng căn hộ nhỏ (Studio). |
| C40 | 40A | ~ 7.000 W | Át tổng cho căn hộ chung cư 2 ngủ, Nhà phố thông thường. |
| C50 / C63 | 50A – 63A | > 8.500 W | Át tổng cho biệt thự, nhà nhiều tầng, nhà xưởng nhỏ. |
*Lưu ý: Công suất tính toán dựa trên điện áp 220V và hệ số an toàn 0.8. Để tính toán chính xác hơn, bạn có thể xem bài viết Hướng dẫn tính chọn tụ bù và thiết bị đóng cắt.

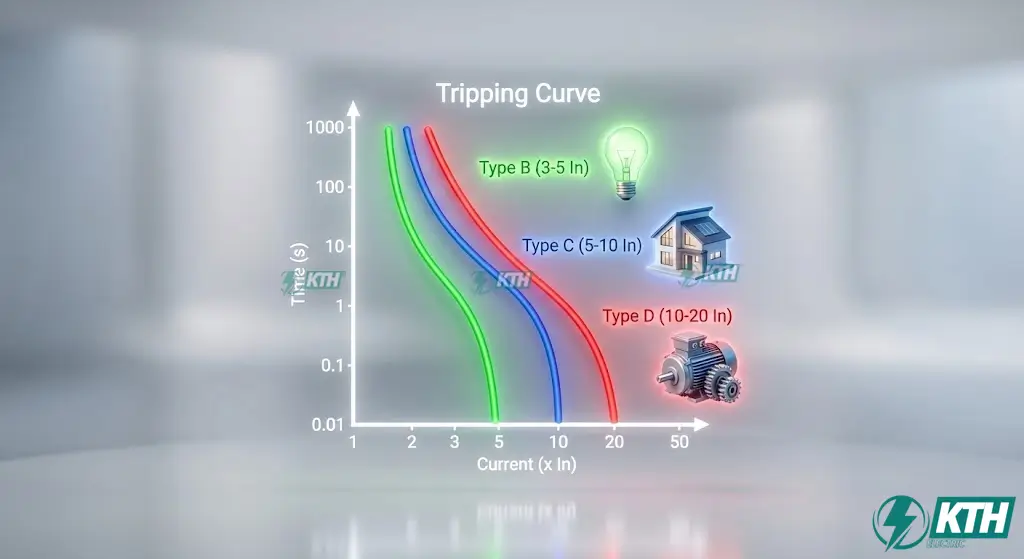

PHÂN BIỆT KÝ HIỆU C VỚI CÁC LOẠI B, D, K, Z
– Loại B: Nhạy hơn, dùng cho đèn, lò sưởi.
– Loại D: Trì hoãn tốt hơn, chuyên dùng cho Động cơ (Motor) có dòng khởi động lớn.
Ngoài ký hiệu C phổ biến, trong các hệ thống điện công nghiệp chuyên dụng, bạn sẽ gặp các ký hiệu khác. Việc chọn sai loại này có thể gây hậu quả nghiêm trọng (ví dụ: Át nhảy liên tục khi khởi động motor).
- Ký hiệu B (Type B): Ngắt khi dòng gấp 3-5 lần định mức.
Dùng cho: Tải thuần trở như lò sưởi, đèn sợi đốt, đường dây dài, không có dòng khởi động đột biến.
- Ký hiệu D (Type D): Ngắt khi dòng gấp 10-20 lần định mức.
Dùng cho: Các thiết bị có dòng khởi động cực lớn như Motor (Động cơ), máy biến áp, máy hàn.
- Ký hiệu K & Z: Dùng cho các mạch cảm biến nhạy, bảo vệ bán dẫn, bo mạch điện tử.
Lời khuyên: Nếu bạn đang lắp đặt cho nhà xưởng có nhiều động cơ, hãy cân nhắc dùng loại D thay vì loại C để tránh hiện tượng nhảy át (Trip) khi khởi động máy.
CÁC THÔNG SỐ “NGẦM” KHÁC TRÊN APTOMAT BẠN CẦN BIẾT
Ngoài dòng định mức (C32), trên Aptomat còn nhiều ký hiệu quan trọng khác ảnh hưởng trực tiếp đến an toàn:
- Icu (Dòng cắt ngắn mạch): Thường ghi là 4500A, 6000A hoặc 10kA. Đây là khả năng chịu đựng dòng chập cháy tối đa. Gia đình nên chọn loại tối thiểu 6000A (6kA). Nhà xưởng nên chọn từ 10kA trở lên.
Xem thêm: Phân biệt dòng cắt ngắn mạch Icu và Ics.
- Điện áp (Ui, Ue): Thường là 230V/400V. Đảm bảo phù hợp với lưới điện Việt Nam.
- Nút T (Test): Chỉ xuất hiện trên các dòng Aptomat chống giật (RCCB/RCBO). Bạn cần nhấn nút này hàng tháng để kiểm tra chức năng bảo vệ còn hoạt động hay không.
TỔNG KẾT & LIÊN HỆ TƯ VẤN
Việc hiểu đúng ý nghĩa ký hiệu C16, C20, C32, C40 giúp bạn không chỉ tiết kiệm chi phí (không mua thừa công suất) mà còn đảm bảo an toàn tuyệt đối cho hệ thống điện.
