3 Cách Lọc Sóng Hài Cho Tụ Bù Hiệu Quả & Bảng So Sánh 2025

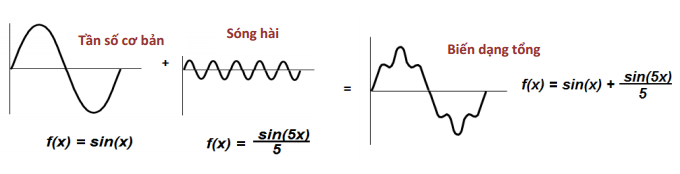

Để lọc sóng hài cho tụ bù, chúng ta có 3 phương pháp chính đã được kiểm chứng hiệu quả:

1. Sử dụng Cuộn kháng nối tiếp 6%, 7%, 14% để lọc các bậc hài 5, 7.

2. Lắp đặt Bộ lọc thụ động L-C để giảm méo hài tổng THD xuống dưới 5% với chi phí hợp lý.

3. Trang bị Bộ lọc sóng hài chủ động AHF để xử lý triệt để các bậc hài từ 2-50 với hiệu suất lên tới 95%.

Việc lựa chọn phương pháp nào phụ thuộc vào mức độ ô nhiễm sóng hài đo được và ngân sách đầu tư. Dưới đây là hướng dẫn chi tiết từng giải pháp.

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

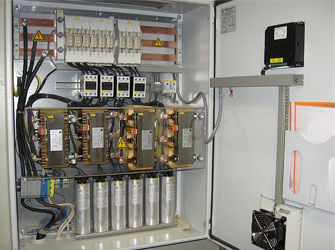

1: Cuộn Kháng Nối Tiếp Series Reactor

Đây là giải pháp kinh tế nhất. Mắc nối tiếp cuộn kháng 6-7% hoặc 14% với tụ bù để tạo thành mạch cộng hưởng LC, ngăn chặn các dòng hài bậc 5, 7, 11 đi vào làm nổ tụ. Hiệu quả bảo vệ tụ rất cao nhưng khả năng làm sạch lưới điện ở mức trung bình 70-85%.

Đây là giải pháp phổ biến nhất, chiếm 80% ứng dụng trong công nghiệp nhờ chi phí thấp và hiệu quả bảo vệ tụ bù tức thì.

Nguyên lý hoạt động:

Mắc nối tiếp Cuộn kháng lọc sóng hài thường là loại 6%, 7% hoặc 14% với tụ bù để tạo thành mạch cộng hưởng LC, ngăn chặn các dòng hài bậc 5, 7, 11 đi vào tụ.

Quy trình thực hiện:

• Bước 1: Đo THD dòng điện và điện áp tại tủ điện bằng thiết bị phân tích chất lượng điện.
• Bước 2: Chọn tỷ lệ cuộn kháng. Ví dụ: Chọn kháng 7% cho hệ thống có nhiều biến tần lọc hài bậc 5, 7.
• Bước 3: Lắp đặt và đấu nối nối tiếp với Tụ bù hạ thế. Lưu ý chọn tụ có điện áp 440V trở lên để chịu được sự dâng áp.
• Bước 4: Kiểm tra lại dòng điện sau khi đóng tụ.
• Bước 5: Bảo dưỡng hàng quý: Kiểm tra nhiệt độ cuộn kháng dưới 70°C, thay nếu tổn hao vượt 1%.

2: Bộ Lọc Thụ Động Passive Filter

Sử dụng tổ hợp R-L-C thiết kế riêng để “bẫy” các tần số hài cụ thể (ví dụ 250Hz). Hiệu quả lọc cao (60-95%) cho tải ổn định nhưng dễ bị quá tải nếu sóng hài tăng đột biến và kích thước thiết bị lớn.

Giải pháp này nâng cấp hơn, sử dụng tổ hợp Điện trở – Cuộn cảm – Tụ điện R-L-C được thiết kế chuyên biệt để “bẫy” các bậc hài cụ thể.

Nguyên lý hoạt động:

Tạo ra một đường trở kháng thấp tại tần số hài cần lọc ví dụ 250Hz cho hài bậc 5, khiến dòng hài chạy qua bộ lọc xuống đất thay vì chạy vào nguồn.

Quy trình thực hiện:

• Bước 1: Phân tích phổ sóng hài chi tiết bằng phần mềm mô phỏng ETAP/MATLAB.
• Bước 2: Thiết kế mạch lọc đơn bậc Single-tuned hoặc đa bậc Multi-tuned.
• Bước 3: Lắp đặt song song với tải gây nhiễu, sử dụng biến áp zigzag cho bậc 3 nếu cần giảm trung tính.
• Bước 4: Đo kiểm tra, đảm bảo THD giảm xuống mức an toàn thường dưới 5%.

3: Bộ Lọc Sóng Hài Chủ Động Active Harmonic Filter – AHF

Công nghệ tiên tiến nhất sử dụng điện tử công suất IGBT để tạo ra dòng điện ngược pha triệt tiêu sóng hài thời gian thực. Lọc sạch >95% sóng hài bậc 2-50, bù công suất phản kháng cực nhanh (<10ms), phù hợp cho tải biến thiên lớn.

Đây là công nghệ tiên tiến nhất hiện nay, sử dụng điện tử công suất để “triệt tiêu” sóng hài theo thời gian thực. Xem chi tiết tại bài viết: Sự khác biệt giữa bộ lọc sóng hài thụ động và chủ động APF.

Nguyên lý hoạt động:

AHF đo dòng điện tải, sau đó sinh ra một dòng điện bù có biên độ bằng nhau nhưng ngược pha với dòng hài để triệt tiêu nó hoàn toàn.

Quy trình thực hiện:

• Bước 1: Lắp đặt biến dòng CT để đo tín hiệu dòng điện tải thời gian thực.
• Bước 2: Chọn dung lượng AHF Ampe dựa trên kết quả đo thường chọn dư 20-30% ví dụ 100A cho tải 300kW.
• Bước 3: Đấu nối song song vào thanh cái tủ điện tổng hoặc tủ phụ tải.
• Bước 4: Cấu hình phần mềm lọc bậc 2-50, ưu tiên lọc hài hay bù công suất phản kháng.
• Bước 5: Giám sát qua giao diện: Kiểm tra báo cáo hàng tuần, cập nhật firmware để tối ưu.

•

  Mục lục

  Toggle

Bảng So Sánh Tổng Hợp Để Ra Quyết Định

Lưu Ý Quan Trọng & Câu Hỏi Thường Gặp

Không được mua thiết bị theo cảm tính. Bắt buộc phải đo đạc THD trước khi lắp. Phải kết hợp bù Cosφ > 0.9 để tránh bị phạt. Tiêu chuẩn 2025 yêu cầu THD < 5% rất nghiêm ngặt.

• Đo đạc trước khi lắp: Tuyệt đối không mua thiết bị dựa trên cảm tính. Hãy sử dụng dịch vụ thử nghiệm kiểm định thiết bị điện để có số liệu THD chính xác.
• Kết hợp bù Cosφ: Đảm bảo hệ thống vừa sạch sóng hài, vừa đạt Cosφ > 0.9 để tránh bị phạt.
• Tránh cộng hưởng: Tính tần số cộng hưởng trước, sử dụng phần mềm như PowerFactory.
• Cập nhật 2025: Tiêu chuẩn Việt Nam QCVN và quốc tế IEC 61000 ngày càng thắt chặt giới hạn sóng hài. Việc đầu tư AHF đang trở thành xu hướng tất yếu cho các nhà máy hiện đại.
