Bảng Mã Lỗi Biến Tần Growatt & Hướng Dẫn Sửa Chữa Chi Tiết (Update 2025)
Trong sự bùng nổ của ngành năng lượng tái tạo tại Việt Nam, Growatt đã khẳng định vị thế là dòng biến tần (Inverter) phổ biến bậc nhất nhờ hiệu suất ổn định. Tuy nhiên, với kinh nghiệm 20 năm lăn lộn tại các công trình điện công nghiệp và dân dụng, tôi hiểu rõ cảm giác lo lắng của bạn khi “trái tim” của hệ thống điện mặt trời bỗng dưng báo đèn đỏ.
Khi hệ thống điện năng lượng mặt trời gặp sự cố, việc hiểu rõ ngôn ngữ của thiết bị là chìa khóa vàng để tiết kiệm chi phí sửa chữa. Bài viết này không chỉ là bảng tra cứu mã lỗi biến tần Growatt khô khan, mà là cẩm nang kỹ thuật chuyên sâu giúp bạn chẩn đoán và xử lý sự cố, đồng thời giới thiệu các giải pháp sửa chữa biến tần chuyên nghiệp nếu vấn đề vượt quá khả năng xử lý tại chỗ.
Chẩn Đoán Sơ Bộ: Những Sự Cố Không Hiển Thị Mã Lỗi

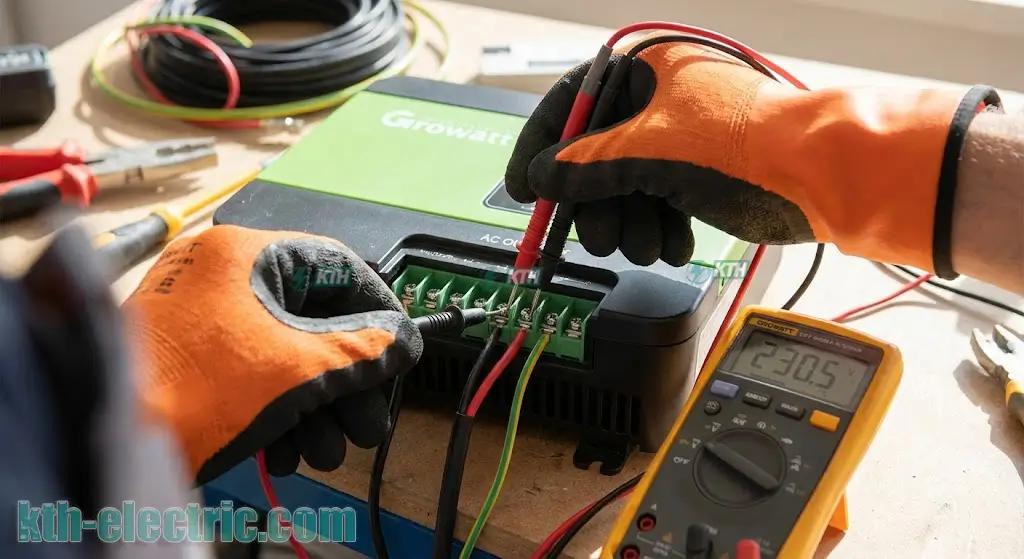

Các sự cố không hiển thị mã lỗi thường xuất phát từ kết nối vật lý (lỏng dây, mất điện lưới) hoặc yếu tố môi trường (quá nhiệt, bóng che, bụi bẩn). Trước khi can thiệp phần mềm, hãy kiểm tra trạng thái Aptomat, đo điện áp đầu vào AC/DC và đảm bảo thiết bị được vệ sinh sạch sẽ.
Trước khi đi sâu vào ma trận các con số kỹ thuật, hãy bắt đầu từ những kiểm tra vật lý cơ bản. Nhiều lúc, vấn đề không nằm ở vi mạch phức tạp, mà nằm ở những thiết bị đóng cắt hoặc dây dẫn bên ngoài.
Dưới đây là bảng chẩn đoán nhanh dựa trên hiện tượng thực tế:
| Hiện Tượng | Phân Tích Nguyên Nhân & Giải Pháp |
|---|---|
| Mất kết nối AC (No AC Connection) | Đây là lỗi phổ biến nhất. Nguyên nhân thường do mất điện lưới, hoặc Aptomat (CB) bị nhảy (Trip).
Hotline tư vấn
0968.27.11.99
Ms. Thanh Tâm
Chuyên Viên tư vấn & báo giá
⚡
Phản hồi trong 5 phút
Chat ngay qua
Zalo Official
Xử lý:
|
| Không có công suất (No Output Power) | Màn hình sáng nhưng công suất phát là 0W. Có thể do lỗi phần mềm hoặc ngắt kết nối DC.
Xử lý: Kiểm tra dòng điện DC bằng Ampe kìm. Nếu dòng dòng điện xoay chiều AC đầu ra bằng 0, hãy thử khởi động lại hệ thống. |
| Sản lượng điện thấp (Low Yield) | Hệ thống vẫn chạy nhưng hiệu suất kém. Nguyên nhân chủ yếu do tấm pin bẩn hoặc bị bóng che.
Xử lý: Vệ sinh tấm pin. Ngoài ra, dây dẫn kém chất lượng gây sụt áp cũng là nguyên nhân, hãy tham khảo sử dụng dây cáp điện đúng chuẩn. |
| Quá nhiệt vật lý (Over Temperature) | Vỏ máy nóng ran, quạt kêu to. Do vị trí lắp đặt bí gió hoặc bụi bám khe tản nhiệt.
Xử lý: Vệ sinh khe tản nhiệt. Nếu nghi ngờ quá nhiệt tại các điểm đấu nối trong tủ điện, bạn nên sử dụng dịch vụ scan nhiệt tủ điện (Thermal Scan) để phát hiện sớm điểm nóng chảy. |
Bảng Tra Cứu Mã Lỗi Biến Tần Growatt Chi Tiết
Mã lỗi biến tần Growatt được chia thành 3 nhóm chính để dễ dàng xử lý: Nhóm lỗi phần cứng (Mã 1xx/4xx), Nhóm lỗi PV/Tấm pin (Mã 2xx) và Nhóm lỗi lưới điện AC (Mã 3xx). Việc xác định đúng nhóm lỗi sẽ giúp tiết kiệm 50% thời gian sửa chữa.
Chúng tôi phân loại mã lỗi thành 3 nhóm để bạn dễ dàng khoanh vùng: Lỗi phần cứng, Lỗi phía DC (Tấm pin) và Lỗi phía AC (Lưới điện).
Nhóm 1: Lỗi Hệ Thống & Phần Cứng (Internal Hardware Faults)
Lưu ý chuyên gia: Các mã lỗi 1xx (101, 117, 120) và 4xx thường chỉ định sự hỏng hóc vật lý của linh kiện điện tử bên trong (Bo mạch, Chip nhớ, Cảm biến). Với nhóm lỗi này, việc Reset máy ít khi hiệu quả, thường yêu cầu can thiệp sửa chữa chuyên sâu.
Nhóm lỗi này liên quan đến các linh kiện điện tử như bo mạch điều khiển, cảm biến hoặc bộ nhớ.
| Mã Lỗi | Tên Lỗi & Phân Tích Chuyên Môn | Hướng Dẫn Khắc Phục |
|---|---|---|
| Error 101 / 102 | Communication Error (Lỗi giao tiếp): Mất kết nối giữa vi xử lý chính và phụ. | Thực hiện Hard Reset (Tắt DC -> Tắt AC -> Chờ 5 phút -> Bật lại). Nếu lỗi tái diễn, bo mạch điều khiển đã hỏng, cần liên hệ dịch vụ bảo trì và sửa chữa biến tần. |
| Error 117 | Relay Fault (Lỗi Rơ-le): Tiếp điểm là gì của Rơ-le đóng cắt lưới bị dính hoặc hỏng cuộn hút. | Rơ-le là linh kiện cơ khí có tuổi thọ nhất định. Lỗi này bắt buộc phải thay thế bo mạch công suất. |
| Error 119 | GFCI Device Damage: Hỏng cảm biến đo dòng rò (tương tự chức năng của ELCB là gì). | Khởi động lại máy. Nếu không hết, cảm biến an toàn bên trong đã hỏng. Cần sửa chữa ngay để đảm bảo an toàn. |
| Error 120 | HCT Fault (Lỗi cảm biến dòng): Cảm biến đo cường độ dòng điện bị sai lệch. | Khởi động lại biến tần. Nếu vẫn báo lỗi, cần thay thế cảm biến Hall trên mainboard. |
| Error 408 | Over Temperature: Nhiệt độ bên trong vượt quá 90°C. | Kiểm tra quạt làm mát. Đảm bảo biến tần không bị nắng chiếu trực tiếp. |
Nhóm 2: Lỗi Về Phía Tấm Pin & DC (PV Side Issues)
Lưu ý an toàn: Các lỗi 2xx liên quan trực tiếp đến điện áp cao DC (High Voltage) từ giàn pin. Nguy cơ phóng điện hồ quang rất cao. Tuyệt đối không tự ý rút giắc MC4 khi máy đang báo lỗi mà chưa tắt DC Switch.
Đây là nhóm lỗi nguy hiểm vì liên quan đến điện áp DC cao thế (High Voltage). Cần tuân thủ nghiêm ngặt quy tắc an toàn điện.
| Mã Lỗi | Phân Tích Nguyên Nhân | Giải Pháp Xử Lý |
|---|---|---|
| Error 201 | Residual I High: Dòng rò rỉ từ hệ thống PV xuống đất quá cao. | Kiểm tra dây cáp DC xem có bị chuột cắn, trầy xước chạm khung không. Đây là nguyên lý hoạt động của các thiết bị aptomat chống giật là gì nhưng được tích hợp sẵn trong Inverter. |
| Error 202 | PV Voltage High: Điện áp chuỗi pin vượt quá ngưỡng chịu đựng (Vmax). | NGUY HIỂM! Ngắt ngay công tắc DC. Kiểm tra lại thiết kế chuỗi pin. Có thể số lượng tấm pin nối tiếp quá nhiều. |
| Error 203 | PV Isolation Low: Điện trở cách điện thấp. Thường xảy ra khi mưa hoặc độ ẩm cao. | Kiểm tra lại hệ thống tiếp địa. Nếu chưa có, hãy tham khảo thi công tiếp địa chuẩn kỹ thuật. Kiểm tra các đầu nối MC4 xem có bị ngấm nước không. |
| Warning 203 | PV Short Circuit: Ngắn mạch đầu vào. | Kiểm tra cực tính âm/dương. Nếu đấu nối đúng mà vẫn báo lỗi, có thể bo mạch Boost DC đã hỏng. |
| Warning 205 | PV Boost Broken: Mạch nâng áp bị hỏng. | Liên hệ đơn vị bảo hành hoặc sửa chữa bo mạch. |
Nhóm 3: Lỗi Về Lưới Điện AC (Grid Issues)
Thông tin cập nhật 2025: Với tình trạng điện áp lưới tại nhiều khu vực không ổn định, lỗi 300 và 304 xuất hiện rất thường xuyên. Việc điều chỉnh dải bảo vệ (Voltage Limit) cần tuân thủ quy định mới nhất của điện lực về chất lượng điện năng.
Lỗi này xuất hiện khi thông số của lưới điện lực (EVN) không tương thích với cài đặt bảo vệ của máy.
| Mã Lỗi | Phân Tích Nguyên Nhân | Giải Pháp Xử Lý |
|---|---|---|
| Error 300 | AC V Outrange: Điện áp lưới quá cao (>270V) hoặc quá thấp. | 1. Đo điện áp pha-trung tính và pha-pha (nếu dùng điện 3 pha là gì).
2. Nếu điện áp lưới thực tế không ổn định, cần điều chỉnh dải bảo vệ Voltage Limit (cần kỹ thuật viên chuyên nghiệp). |
| Error 302 | No AC Connection: Mất pha hoặc đứt dây trung tính. | Kiểm tra cầu dao là gì tổng. Rất có thể dây trung tính bị lỏng, gây hiện tượng mất pha nguy hiểm. Xem thêm về sự cố mất dây trung tính. |
| Error 303 | PE Abnormal: Lỗi tiếp địa (Dây N và PE có điện áp >30V). | Kiểm tra cọc tiếp địa. Đo đo điện trở tiếp địa xem có đạt chuẩn (< 4 Ohm) hay không. |
| Error 304 | AC F Outrange: Tần số lưới sai lệch (ngoài 50Hz). | Thường gặp khi chạy bằng máy phát điện. Growatt rất kén điện từ máy phát do tần số không ổn định. |
Phân Tích Sâu: “Sát Thủ” Mùa Mưa & Vấn Đề Điện Áp
Lỗi 203 (PV Isolation) và Lỗi 300 (AC Outrange) là hai sự cố “kinh điển” nhất. Lỗi 203 thường do dây DC rò rỉ khi gặp nước, trong khi Lỗi 300 phản ánh chất lượng điện lưới kém tại khu vực lắp đặt.
Lỗi 203: PV Isolation Low (Lỗi chạm đất/Cách điện)
Đây là lỗi khiến nhiều chủ đầu tư đau đầu nhất, đặc biệt vào mùa mưa. Bản chất là do dây dẫn DC bị hở, hoặc jack kết nối bị ngâm nước, dẫn đến rò điện ra khung giàn/mái tôn.
- Hệ quả: Inverter ngừng hoạt động để bảo vệ an toàn.
- Khắc phục: Sử dụng đồng hồ Megometer để đo cách điện (Insulation Resistance). Cần kiểm tra kỹ toàn bộ đường dây trên mái.
Lỗi 300: AC V Outrange (Điện áp cao/thấp)
Ở các khu vực cuối nguồn hoặc mật độ điện mặt trời quá cao, điện áp lưới thường trồi sụt thất thường.
- Lưu ý: Nếu điện áp lưới thường xuyên cao >250V, việc Inverter ngắt là đúng quy chuẩn chất lượng điện năng.
- Giải pháp: Nếu không thể can thiệp phía điện lực, bạn có thể cần lắp đặt thêm các thiết bị ổn áp hoặc điều chỉnh thông số phần mềm Inverter (Advanced Settings).
Quy Trình Reset Hệ Thống (Hard Reset) Chuẩn Kỹ Thuật
Hard Reset là phương pháp khởi động lại toàn bộ vi xử lý bằng cách xả hết năng lượng tụ điện. Quy trình 4 bước: Ngắt AC -> Ngắt DC -> Chờ 5 phút tắt hẳn -> Bật DC -> Bật AC. Cách này xử lý được phần lớn các lỗi “ảo” do xung nhiễu.
Rất nhiều lỗi “ảo” do xung nhiễu phần mềm có thể được xử lý chỉ bằng một thao tác Reset đúng cách. Hãy làm theo trình tự sau để đảm bảo an toàn cho các linh kiện bán dẫn:
- Ngắt Aptomat AC: Ngắt kết nối với lưới điện trước tiên. Tham khảo cách chọn và sử dụng phân biệt MCB, MCCB, ELCB, RCBO để thao tác đúng.
- Ngắt Công tắc DC: Xoay núm DC Switch trên máy về OFF.
- Chờ đợi (5-10 phút): Đây là bước quan trọng nhất. Bạn cần đợi tụ điện xả hết năng lượng. Màn hình phải tắt đen hoàn toàn.
- Khởi động lại: Bật DC trước -> Chờ màn hình sáng -> Bật AC sau.
Bảo Trì Ngăn Ngừa: Giải Pháp Tối Ưu Chi Phí
Bảo trì định kỳ giúp kéo dài tuổi thọ thiết bị thêm 30%. Các hạng mục chính bao gồm: Vệ sinh tấm pin và khe tản nhiệt (6 tháng/lần), siết lại điểm đấu nối, và đo kiểm chuyên sâu bằng thiết bị thí nghiệm điện.
“Phòng bệnh hơn chữa bệnh”. Hệ thống điện mặt trời cần được chăm sóc định kỳ để hoạt động bền bỉ 20 năm.
- Vệ sinh & Kiểm tra: Định kỳ 6 tháng/lần. Đặc biệt chú ý đến việc vệ sinh thanh cái busbar hoặc các điểm đấu nối trong tủ điện tổng nếu hệ thống lớn.
- Đo kiểm định kỳ: Sử dụng các dịch vụ chuyên nghiệp như dịch vụ thí nghiệm điện để đánh giá sức khỏe hệ thống, phát hiện sớm suy hao.
- Giám sát: Theo dõi sản lượng hàng ngày qua App. Sự sụt giảm bất thường là dấu hiệu báo trước của hư hỏng.
Liên Hệ Chuyên Gia Sửa Chữa Biến Tần Growatt
Nếu bạn đã thực hiện các bước trên mà lỗi vẫn không hết, hoặc gặp các mã lỗi phần cứng (Error 100, 117, 120…), tuyệt đối không tự ý tháo mở máy. Điện áp DC cao thế có thể gây nguy hiểm chết người.
