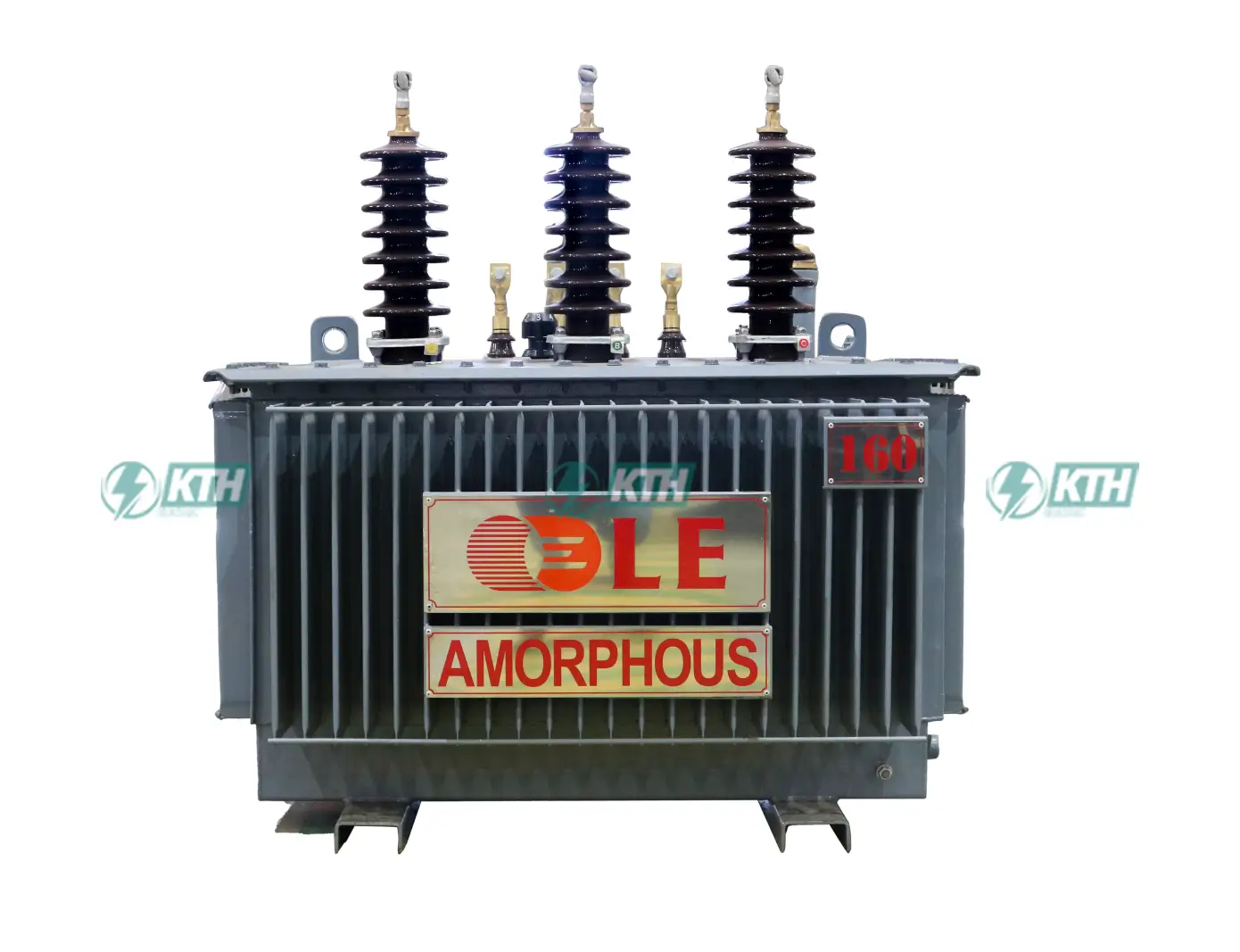

Máy biến áp Amorphous: Giải pháp Tiết kiệm 75% Tổn thất Không tải

Máy biến áp Amorphous (máy biến áp vô định hình) là một bước tiến vượt bậc trong công nghệ vật liệu, sử dụng lõi thép làm từ kim loại Amorphous thay vì thép silic truyền thống. Ưu điểm cốt lõi của dòng máy này là khả năng giảm tổn thất không tải lên đến 75% so với máy biến áp CRGO.

Lợi ích này không chỉ giúp tiết kiệm đáng kể điện năng tiêu thụ mà còn góp phần giảm phát thải CO2, hỗ trợ các mục tiêu phát triển bền vững.

So sánh Lõi Amorphous và Lõi Thép Silic (CRGO)

Lõi Amorphous là kim loại vô định hình, mỏng, có điện trở suất cao giúp giảm tổn thất không tải 75%, trong khi lõi CRGO là thép silic có cấu trúc tinh thể, dày hơn, gây tổn thất từ trễ và dòng xoáy cao hơn.

Sự khác biệt cơ bản giữa máy biến áp Amorphous và máy biến áp thường nằm ở vật liệu cấu tạo lõi từ.

Thép silic định hướng (CRGO)

CRGO là vật liệu tiêu chuẩn cho lõi máy biến áp truyền thống. Dù có tính dẫn từ tốt, cấu trúc tinh thể của nó vẫn gây ra tổn thất từ trễ, làm lãng phí năng lượng ngay cả khi máy không mang tải.

Thép silic định hướng (CRGO) là vật liệu tiêu chuẩn cho lõi thép máy biến áp truyền thống. Đây là loại thép chứa khoảng 3,25% silic, được cán nguội và định hướng hạt để tối ưu hóa từ tính.

Mặc dù có tính dẫn từ cao, cấu trúc tinh thể của CRGO vẫn gây ra tổn thất từ trễ (hysteresis loss) đáng kể. Đây chính là một trong các loại tổn thất trong máy biến áp gây lãng phí năng lượng ngay cả khi máy không mang tải.

Kim loại Amorphous (Vô định hình)

Đây là hợp kim không có cấu trúc tinh thể, được làm nguội siêu nhanh. Đặc tính này cùng điện trở suất cao và độ mỏng (25µm) giúp giảm mạnh tổn thất từ trễ và dòng xoáy, đạt hiệu quả tiết kiệm vượt trội.

Kim loại Amorphous là một hợp kim đặc biệt (thường là Fe-Si-B-P) không có cấu trúc tinh thể. Nó được tạo ra bằng quy trình làm nguội siêu nhanh kim loại nóng chảy, tạo thành các dải băng mỏng chỉ 25µm (0.025mm).

Đặc tính kỹ thuật chính:

• Không cấu trúc tinh thể: Các nguyên tử sắp xếp ngẫu nhiên giúp giảm mạnh tổn thất từ trễ.
• Điện trở suất cao: Vật liệu Amorphous có điện trở suất cao hơn nhiều so với CRGO.
• Dải mỏng: Độ dày cực mỏng (bằng 1/10 CRGO) giúp hạn chế tối đa tổn thất do dòng điện xoáy (eddy current).

Chính nhờ các đặc tính này, lõi Amorphous giảm tổng tổn hao không tải xuống chỉ còn 1/4 đến 1/3 so với lõi CRGO.

Cấu tạo đặc trưng của Máy biến áp Amorphous

Cấu tạo tương tự máy truyền thống (vỏ, cuộn dây, dầu), nhưng khác biệt chính là lõi từ hình chữ nhật và cuộn dây cũng hình chữ nhật để phù hợp với đặc tính vật lý của vật liệu Amorphous.

Về cơ bản, nguyên tắc hoạt động của máy biến áp Amorphous không đổi. Máy vẫn bao gồm các bộ phận chính:

• Vỏ thùng
• Cuộn dây cao áp (HV) và hạ áp (LV)
• Dầu cách điện và hệ thống làm mát

Tuy nhiên, do đặc tính vật lý của vật liệu Amorphous, cấu tạo lõi từ và cuộn dây có sự khác biệt:

1. Lõi từ (Core): Lõi từ Amorphous thường có dạng hình chữ nhật (thay vì xếp chồng các lá thép) để tối ưu hóa đặc tính từ và tăng cường độ bền cơ học, chống chịu ứng suất khi ngắn mạch.
2. Cuộn dây (Windings): Các cuộn dây sơ cấp và thứ cấp cũng được quấn theo dạng hình chữ nhật để phù hợp với tiết diện của lõi từ.

Quy trình xử lý lõi từ Amorphous

Do vật liệu rất mỏng và giòn, lõi Amorphous phải được ủ nhiệt (khoảng 350°C) cho cứng, phủ Epoxy để tạo thành khối vững chắc, và sử dụng các vật liệu cách điện chuyên dụng như FRP để gia cố và hấp thụ lực.

Do vật liệu Amorphous rất mỏng và giòn, quy trình sản xuất lõi từ đòi hỏi công nghệ chuyên dụng:

• Ủ nhiệt: Lõi được ủ ở nhiệt độ khoảng 350°C để đạt độ cứng và trở thành một khối đỡ cơ học vững chắc.
• Phủ Epoxy: Lõi được phủ epoxy hai mặt (trừ vị trí mở cuộn dây) để liên kết các lá thép mỏng, tạo thành một khối vững chắc và tránh các mảnh vụn.
• Gia cố: Một số nhà sản xuất bọc thêm các tấm CRGO bên ngoài để tăng độ bền cơ học.
• Cách điện: Sử dụng các vật liệu cách điện trong máy biến áp chuyên dụng như giấy EDD và tấm FRP để hấp thụ lực vận hành và đảm bảo an toàn.

Chi phí và Hiệu quả đầu tư

Chi phí đầu tư ban đầu cao hơn 20-30% do vật liệu đắt và quy trình sản xuất phức tạp. Tuy nhiên, chi phí này được bù đắp nhanh chóng nhờ tiết kiệm chi phí vận hành (tiết kiệm điện) trong suốt vòng đời sản phẩm.

Tổng chi phí sản xuất máy biến áp Amorphous cao hơn 20-30% so với máy biến áp CRGO.

Nguyên nhân chính:

• Giá vật liệu: Kim loại Amorphous đắt đỏ hơn thép CRGO.
• Độ giòn: Vật liệu giòn, mỏng khiến việc gia công, xử lý khó khăn, đòi hỏi dây chuyền thiết bị chuyên dụng và làm tăng tỷ lệ hao hụt.
• Thiết kế: Lõi hình chữ nhật làm tăng chi phí đồng quấn dây so với lõi tròn của CRGO.

Tuy nhiên, chi phí ban đầu cao hơn sẽ được bù đắp nhanh chóng nhờ chi phí vận hành (tiết kiệm điện) thấp hơn đáng kể trong suốt vòng đời sản phẩm.

Tổng kết Ưu điểm và Nhược điểm

Ưu điểm lớn nhất là siêu tiết kiệm năng lượng (giảm 75% tổn thất không tải) và tuổi thọ cao. Nhược điểm chính là chi phí ban đầu cao, vật liệu giòn, khó xử lý và không thể sửa chữa lõi từ tại chỗ.

Ưu điểm vượt trội

Giảm 70-75% tổn thất không tải, giảm phát thải CO2, máy hoạt động mát hơn (tăng tuổi thọ dầu và cách điện), tuổi thọ 25-30 năm và giảm dòng từ hóa 53%.

• Siêu tiết kiệm năng lượng: Giảm tổn thất không tải từ 70% đến 75%.
• Giảm phát thải: Giảm đáng kể lượng khí thải CO2 và SO2 (từ nhà máy điện).
• Giảm nhiệt độ: Hoạt động mát hơn do tổn thất lõi thấp, giúp tăng tuổi thọ dầu và vật liệu cách điện.
• Tuổi thọ cao: Tuổi thọ trung bình đạt 25-30 năm.
• Giảm dòng từ hóa: Dòng từ hóa giảm khoảng 53% so với máy CRGO.
• Phù hợp lưới điện: Cải thiện hiệu quả kinh tế và tiết kiệm năng lượng cho toàn bộ lưới điện phân phối.

Nhược điểm và Thách thức

Vật liệu mỏng (0.03mm) và giòn nên rất khó xử lý, không sửa chữa tại chỗ được, đòi hỏi dây chuyền sản xuất chuyên dụng và hiện có ít nhà cung cấp.

• Khó xử lý: Vật liệu mỏng (0.03mm) và rất giòn, đòi hỏi sự cẩn thận tối đa khi lắp ráp, vận hành.
• Khó sửa chữa: Hầu như không thể sửa chữa lõi từ tại chỗ nếu có hư hỏng.
• Yêu cầu công nghệ cao: Cần dây chuyền sản xuất lõi chuyên dụng, tự động hóa cao.
• Số lượng nhà sản xuất: Hiện chỉ có một số ít doanh nghiệp trên thế giới và tại Việt Nam có đủ năng lực sản xuất loại lõi này.

Kết luận

Máy biến áp Amorphous là lựa chọn thay thế hiệu quả cho máy CRGO, đặc biệt ở lưới điện phân phối (50-1000kVA). Dù giá cao, lợi ích tiết kiệm năng lượng và chi phí vận hành dài hạn là rất lớn, phù hợp với xu hướng điện hiện đại.

Máy biến áp lõi Amorphous là sự thay thế xứng đáng cho máy biến áp lõi CRGO truyền thống, đặc biệt là trong các lưới điện phân phối (công suất phổ biến từ 50kVA đến 1000kVA).

Mặc dù chi phí đầu tư ban đầu cao hơn, lợi ích về tiết kiệm năng lượng và giảm chi phí vận hành trong dài hạn là vô cùng lớn. Đây là xu hướng tất yếu cho các hệ thống điện hiện đại, bên cạnh các công nghệ mới khác như máy biến áp Solar (dùng cho điện mặt trời) hay máy biến áp khô.
