Máy Biến Áp Khô: Hướng Dẫn Toàn Diện (A-Z) Về Cấu Tạo, Ưu Nhược Điểm & Ứng Dụng

Máy biến áp khô là một loại máy biến áp chuyên dụng không sử dụng chất lỏng cách điện (như dầu) trong lõi và cuộn dây. Thay vào đó, chúng sử dụng không khí tự nhiên, không khí cưỡng bức hoặc vật liệu đúc (nhựa epoxy) để làm mát và cách điện.

Thiết kế này đặc biệt phù hợp cho các môi trường yêu cầu an toàn cháy nổ cao, độ ẩm lớn, hoặc nơi có nhiệt độ môi trường khắc nghiệt. Với dải công suất rộng từ 25kVA đến 12.500kVA, máy biến áp khô đảm bảo vận hành tin cậy, an toàn và hầu như không cần bảo trì.

Hướng dẫn chọn máy biến áp khô (Thông số)

Để chọn máy biến áp khô, cần phân tích ba yếu tố: Công suất (kVA) dựa trên tổng tải, Cấp điện áp (ví dụ: 22/0.4kV), và Môi trường lắp đặt (cấp bảo vệ IP) để đảm bảo hiệu suất và an toàn.

Để chọn máy biến áp khô phù hợp, bạn cần phân tích ba yếu tố cốt lõi:

• Công suất (kVA): Kiểm tra công suất định mức của máy biến áp cần thiết dựa trên tổng tải. Công thức tính là kVA = P / cosφ. Trong đó, P là công suất thực (kW) và cosφ (hệ số công suất) thường dao động từ 0.8 đến 0.9. Việc này giúp tránh lãng phí hoặc quá tải.
• Cấp điện áp: Cấp điện áp là gì? Thông thường, máy biến áp khô được dùng để hạ áp từ điện trung thế (như 22kV) xuống điện hạ thế (0.4kV) để cung cấp cho thiết bị.
• Môi trường lắp đặt: Chọn cấp bảo vệ IP phù hợp. IP20 (thông gió tự nhiên) cho trong nhà khô ráo; IP45 (có vỏ bọc) cho môi trường ngoài trời hoặc nhiều bụi.

Về hiệu suất, hãy sử dụng công thức tổn hao trong máy biến áp (Po + Pk * (tải thực tế)²) để ước tính. Luôn ưu tiên loại có tổn hao không tải (Po) dưới 3% để tối ưu hóa điện năng tiêu thụ về lâu dài.

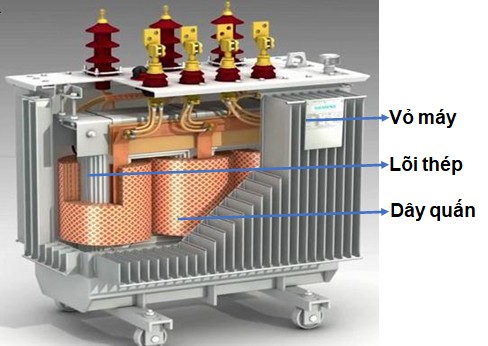

Cấu tạo của máy biến áp khô

Máy biến áp khô được cấu tạo từ ba thành phần chính: Dây quấn (thường bằng đồng), Lõi thép (làm từ tôn silic kỹ thuật điện), và Vỏ máy (bằng thép sơn tĩnh điện bảo vệ).

Chất lượng của máy biến áp khô phụ thuộc trực tiếp vào ba thành phần chính:

• Dây quấn (Đồng): Ưu tiên vật liệu đồng để tăng độ bền cơ và dẫn điện tốt hơn.
• Lõi thép (Silic): Chọn lõi thép kỹ thuật điện (tôn silic) cán nguội, dày 0.3-0.5mm. Tác dụng của lõi thép là dẫn từ, và việc dùng lá thép mỏng giúp giảm tổn hao từ 10-20%.
• Vỏ máy (Thép): Vỏ thép sơn tĩnh điện dày tối thiểu 2mm đảm bảo chống va đập và bảo vệ lõi.

Lõi thép (Mạch từ)

Lõi thép là mạch từ của máy, được ghép từ các lá thép silic mỏng có cách điện bề mặt để giảm dòng điện xoáy (Foucault). Cấu tạo gồm Trụ (nơi đặt dây quấn) và Gông (nối các trụ, khép kín mạch từ).

Lõi thép được ghép từ các lá thép silic có cách điện bề mặt. Cần kiểm tra độ dày bằng micrometer để đảm bảo giảm dòng điện xoáy (Foucault) dưới 5%. Lõi thép có hai phần chính: Trụ (nơi đặt dây quấn) và Gông (nối các trụ để tạo mạch từ kín).

Dây quấn (Cuộn dây)

Dây quấn (cuộn sơ cấp và thứ cấp) có nhiệm vụ nhận và truyền năng lượng. Chúng thường được làm bằng đồng có điện trở suất thấp, tiết diện tròn, và được bọc vật liệu cách điện (thường là nhựa epoxy).

Dây quấn nhận năng lượng vào (sơ cấp) và truyền năng lượng ra (thứ cấp). Chúng thường dùng đồng có điện trở suất thấp, tiết diện tròn, và được bọc vật liệu cách điện (thường là nhựa epoxy). Khi kiểm tra, dây quấn phải qua được bài test uốn cong 180 độ mà không nứt gãy lớp cách điện.

Vỏ máy biến áp

Vỏ máy là lớp bảo vệ bên ngoài bằng thép sơn tĩnh điện, giúp chống va đập, ăn mòn. Đặc điểm quan trọng nhất là vỏ máy biến áp khô không chứa dầu, loại bỏ hoàn toàn nguy cơ rò rỉ hay cháy dầu máy biến áp.

Vỏ máy bằng thép, sơn tĩnh điện. Cần kiểm tra độ dày lớp sơn bằng máy đo (gauge) để đảm bảo đạt 80-100μm, giúp chống ăn mòn hiệu quả. Quan trọng nhất, vỏ máy biến áp khô không chứa dầu, loại bỏ hoàn toàn nguy cơ rò rỉ hay cháy dầu máy biến áp như các dòng máy truyền thống.

Các loại máy biến áp khô

Có hai loại máy biến áp khô chính trên thị trường: Máy biến áp nhựa khô CRT (Cast Resin Transformer), được đúc epoxy chân không, và Máy biến áp tẩm áp suất chân không VPI (Vacuum Pressure Impregnated), sử dụng cách điện polyester.

Trên thị trường có hai loại chính, khác nhau về công nghệ bọc cách điện:

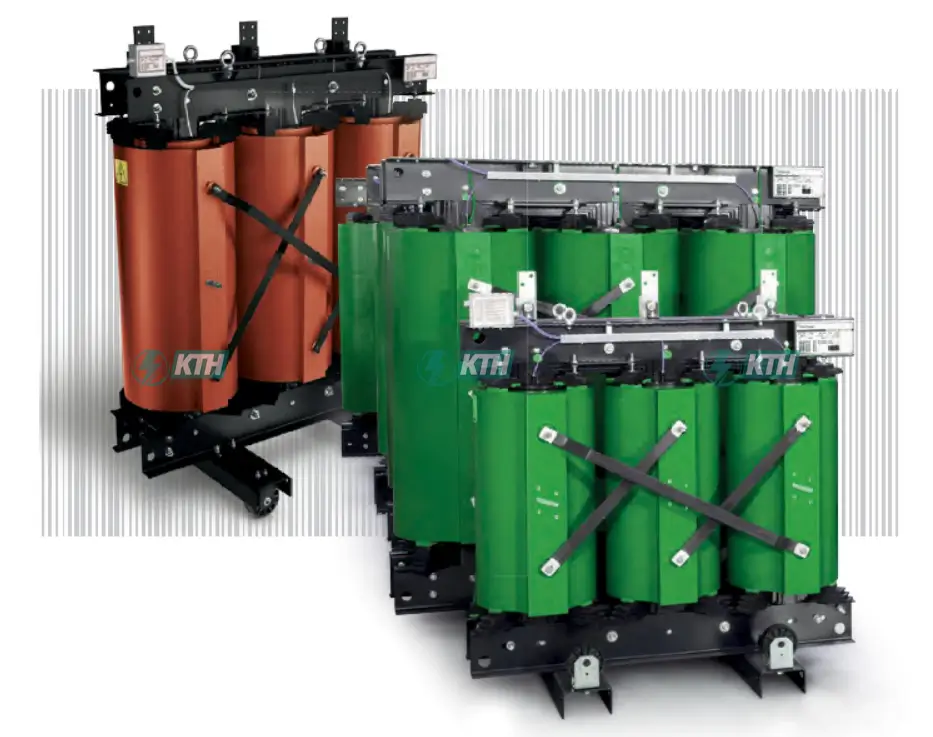

Máy biến áp nhựa khô CRT (Cast Resin Transformer)

CRT (Cast Resin Transformer) là loại phổ biến nhất, với dây quấn được đúc hoàn toàn trong nhựa epoxy. Loại này có ưu điểm chống ẩm tuyệt vời (đến 90%), độ bền cơ học cao và khả năng đo phóng điện cục bộ rất thấp (dưới 10pC).

Đây là loại phổ biến nhất cho công suất trung bình và lớn. Dây quấn được đúc hoàn toàn trong nhựa epoxy dưới môi trường chân không.

• Ưu điểm: Chống ẩm tuyệt vời (đến 90%), độ bền cơ học cao, và khả năng đo phóng điện cục bộ rất thấp (dưới 10pC).
• Thông số: Công suất từ 25kVA đến 12.500kVA, lớp cách nhiệt F (chịu được tăng nhiệt độ máy biến áp 90°C so với môi trường).

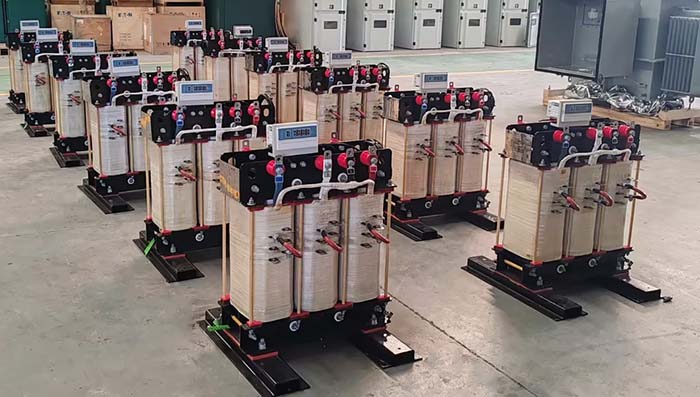

Máy biến áp tẩm áp suất chân không VPI (Vacuum Pressure Impregnated)

VPI (Vacuum Pressure Impregnated) sử dụng cách điện polyester cấp H chịu nhiệt cao, được tẩm sấy chân không. Loại này thường có giá thành rẻ hơn CRT và dùng cho các công suất nhỏ hơn (thường dưới 30kVA).

Loại này sử dụng cách điện polyester cấp H (chịu nhiệt cao hơn CRT) và được tẩm sấy dưới áp suất chân không.

• Ưu điểm: Thường có giá thành rẻ hơn CRT, bảo vệ IP56 tốt.
• Thông số: Thường dùng cho công suất nhỏ hơn (dưới 30kVA). Cần kiểm tra khả năng chống ẩm bằng test ngâm nước 24h (điện trở cách điện không đổi).

Ưu nhược điểm máy biến áp khô

Ưu điểm: An toàn cháy nổ cao (không dầu), chi phí bảo trì máy biến áp thấp, thân thiện môi trường.
Nhược điểm: Hiệu suất tản nhiệt kém hơn máy dầu, kích thước lớn và chi phí đầu tư ban đầu cao hơn.

Đây là yếu tố then chốt để quyết định có nên đầu tư vào máy biến áp khô hay không, so với máy biến áp dầu truyền thống.

Những ứng dụng của máy biến áp khô

Máy biến áp khô được ưu tiên sử dụng ở những nơi yêu cầu an toàn cháy nổ và chống ẩm cao như: Tòa nhà, bệnh viện, trung tâm thương mại, công nghiệp nặng, và các trạm sạc xe điện.

Nhờ ưu điểm về an toàn và chống ẩm, máy biến áp khô là lựa chọn hàng đầu cho các công trình lắp đặt trong nhà và khu vực đông dân cư:

• Tòa nhà, Trung tâm thương mại, Bệnh viện: Lắp đặt trong hệ thống M&E (MEP), nơi yêu cầu độ ẩm cao và an toàn tuyệt đối.
• Công nghiệp nặng (Hóa chất, Dầu khí): Loại VPI với khả năng chống cháy nổ được ưu tiên.
• Hạ tầng quan trọng: Dùng trong trạm biến áp cung cấp điện cho tàu điện ngầm, sân bay.
• Năng lượng tái tạo: Phổ biến trong các hệ thống điện năng lượng mặt trời và các trạm sạc xe điện.
• Trạm sạc xe điện: Cung cấp nguồn điện an toàn, ổn định cho hệ thống tủ điện trạm sạc xe điện và lắp đặt trạm sạc xe điện.

Mua máy biến áp khô ở đâu uy tín?

Nên chọn nhà cung cấp có kinh nghiệm lâu năm, sản phẩm đạt chuẩn IEC và có ISO 9001. Tại Việt Nam, các thương hiệu như máy biến áp khô Thibidi (thuộc Thibidi) là một trong những lựa chọn hàng đầu đã được kiểm chứng.

Khi chọn nhà cung cấp, hãy ưu tiên các đơn vị có kinh nghiệm lâu năm, sản phẩm đạt chuẩn IEC và có chứng nhận ISO 9001.

Tại Việt Nam, các thương hiệu như máy biến áp khô Thibidi (thuộc Thibidi) là một trong những lựa chọn hàng đầu, đã được kiểm chứng qua các dự án lớn của EVN và xuất khẩu.

Nếu bạn cần tư vấn kỹ thuật, dịch vụ lắp đặt hoặc bảo trì hệ thống điện trọn gói, hãy liên hệ với các chuyên gia của KTH Electric để được hỗ trợ.
