MÁY BIẾN ÁP KHÔ BỊ NGẬP NƯỚC DO LŨ LỤT: HIỂM HỌA TIỀM TÀNG & QUY TRÌNH “CỨU SỐNG” THIẾT BỊ CHUẨN KỸ THUẬT (CẬP NHẬT 2025)

Trong bối cảnh biến đổi khí hậu diễn biến phức tạp, các trận lũ lụt lịch sử như tại Phú Yên, Thái Nguyên, Yên Bái hay miền Trung Việt Nam đang ngày càng trở nên khó lường. Đối với các tòa nhà cao tầng, trung tâm thương mại hay nhà máy công nghiệp, tầng hầm – nơi thường đặt trạm biến áp – chính là khu vực dễ tổn thương nhất.

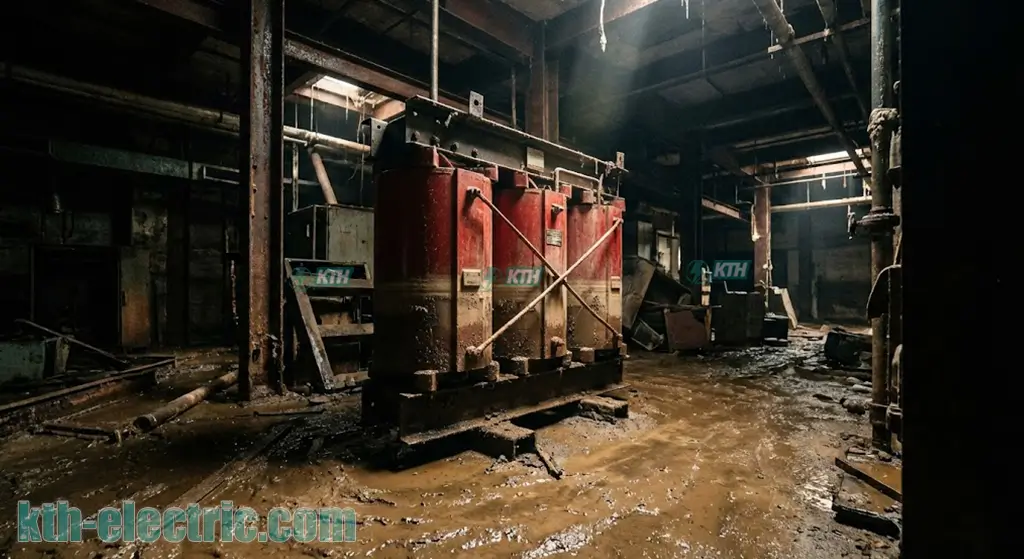

Khi máy biến áp khô (Dry-type transformer) bị ngập trong dòng nước lũ đục ngầu bùn đất, phản ứng đầu tiên của đa số chủ đầu tư là hoảng loạn, sau đó là nóng vội muốn vệ sinh sơ qua rồi đóng điện lại để khôi phục sản xuất. Đây là một sai lầm chết người! Một sai lầm có thể biến một thiết bị đang có cơ hội “sống sót” thành một đống sắt vụn, thậm chí gây ra những vụ nổ điện kinh hoàng.

Vậy thực sự điều gì diễn ra bên trong cuộn dây Epoxy khi nước xâm nhập? Tại sao quy trình sấy khô lại cần đến hàng trăm giờ? Hãy cùng tôi đi sâu vào phân tích.

Tại Sao Nước Là “Tử Thần” Đối Với Máy Biến Áp Khô?

Khác với máy biến áp dầu kín, máy biến áp khô có cuộn dây tiếp xúc trực tiếp với môi trường. Nước xâm nhập vào các vết nứt vi mô trong lớp Epoxy, tạo ra đường dẫn điện (tracking), gây phóng điện cục bộ và phá hủy hoàn toàn độ bền điện môi ngay cả khi bề mặt đã khô.

Khác biệt cơ bản nhất giữa máy biến áp dầu và máy biến áp khô nằm ở cơ chế cách điện. Nếu máy biến áp dầu được bảo vệ tuyệt đối trong một bể thép kín (tank) chứa đầy dầu cách điện, thì máy biến áp khô lại “trần trụi” tiếp xúc trực tiếp với môi trường không khí để giải nhiệt.

Nhiều kỹ sư vận hành thường có một lầm tưởng tai hại: “Cuộn dây máy biến áp khô được đúc bằng nhựa Epoxy rắn chắc, nên nó giống như cục nhựa, không thể thấm nước”. Thực tế vật lý lại tàn khốc hơn nhiều.

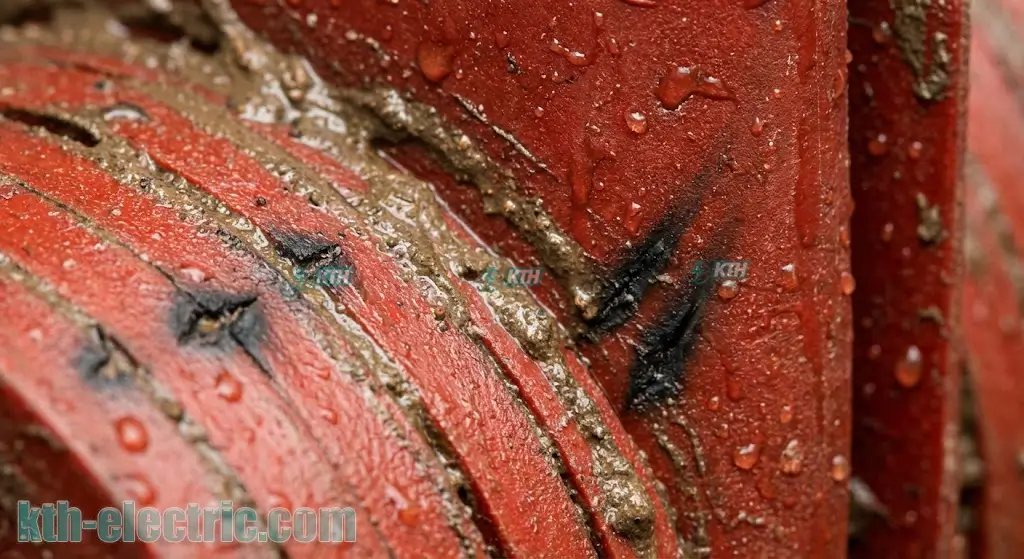

Sự phá hủy cấu trúc cách điện Epoxy (Cast Resin)

Lớp Epoxy luôn tồn tại các vết nứt vi mô. Áp lực nước lũ đẩy tạp chất dẫn điện (muối, kim loại nặng) sâu vào lõi, tạo thành cầu dẫn điện vĩnh viễn, làm giảm thảm hại khả năng cách điện.

Mặc dù Epoxy là vật liệu cách điện tuyệt vời, nhưng nó không phải là một khối vật chất hoàn hảo tuyệt đối. Trên bề mặt và bên trong cấu trúc của các cuộn dây đúc (Cast Resin), luôn tồn tại các vết nứt vi mô (micro-cracks) hoặc các lỗ rỗng cực nhỏ mà mắt thường không thể nhìn thấy. Tham khảo thêm về vật liệu cách điện trong máy biến áp để hiểu rõ hơn về cấu tạo này.

Khi máy bị ngập, áp lực nước cộng với thời gian ngâm sẽ đẩy các phân tử nước thẩm thấu sâu vào các khe nứt này. Nguy hiểm hơn, nước lũ không phải là nước tinh khiết. Nó chứa bùn đất, muối khoáng, kim loại nặng và các tạp chất dẫn điện. Khi nước rút đi, các tạp chất này đọng lại sâu trong lõi cuộn dây, tạo thành các “cầu dẫn điện” (conductive paths). Kết quả là độ bền điện môi của vật liệu giảm sút thảm hại.

Hiện tượng Phóng điện cục bộ (Partial Discharge – PD)

Hơi ẩm còn sót lại bên trong sẽ bị kích hoạt bởi điện trường cao thế, gây ra tia lửa điện li ti (PD) ăn mòn lớp cách điện từ bên trong (tracking), dẫn đến nổ cuộn dây.

Đây là kẻ thù số 1 sau khi nước rút. Ngay cả khi bạn nhìn thấy bề mặt bên ngoài đã khô, nhưng hơi ẩm vẫn còn lẩn khuất bên trong lớp cách điện rắn. Khi đóng điện cao thế (22kV hoặc 35kV), điện trường mạnh sẽ kích hoạt các phân tử nước và tạp chất, gây ra hiện tượng phóng điện cục bộ.

Các tia lửa điện nhỏ li ti này sẽ ăn mòn dần lớp cách điện từ bên trong (hiện tượng tracking), tạo ra các nhánh cây dẫn điện (electrical trees). Quá trình này diễn ra âm thầm nhưng chắc chắn sẽ dẫn đến sự cố ngắn mạch giữa các vòng dây hoặc phóng điện bề mặt, phá hủy hoàn toàn cuộn dây.

Hư hỏng hệ thống phụ trợ

Ngoài cuộn dây, nước sẽ phá hủy ngay lập tức: Động cơ quạt làm mát (kẹt trục, chập cuộn dây), Bộ điều khiển nhiệt độ (oxy hóa bo mạch) và Cảm biến nhiệt (sai lệch thông số bảo vệ).

Chúng ta thường quá tập trung vào cuộn dây mà quên mất các bộ phận “đầu não”.

• Hệ thống quạt làm mát (Cooling Fans): Các Motor (động cơ điện) của quạt thường có cấp bảo vệ thấp. Khi ngập nước, cuộn dây động cơ quạt bị chập, bạc đạn bị rỉ sét, kẹt trục.
• Bộ điều khiển nhiệt độ (Temperature Controller): Đây là thiết bị điện tử nhạy cảm. Chỉ cần ngâm nước vài phút, bo mạch sẽ bị oxy hóa và các tiếp điểm điều khiển (Relay) không còn hoạt động chính xác.
• Cảm biến nhiệt (PT100/PTC): Nước ngấm vào đầu dò cảm biến sẽ làm sai lệch giá trị điện trở, khiến hệ thống bảo vệ máy biến áp quá nhiệt bị tê liệt.

Quy Trình Ứng Phó Khẩn Cấp Trong 24 Giờ Đầu (“Giờ Vàng”)

Hành động tiên quyết: Cắt điện và Cô lập hoàn toàn (LOTO) -> Đánh giá mức ngập -> Đo IR sơ bộ để xác nhận tình trạng -> Tháo ngay thiết bị điện tử đem sấy riêng. TUYỆT ĐỐI KHÔNG ĐÓNG ĐIỆN THỬ.

Thời điểm 12 đến 48 giờ sau khi nước bắt đầu rút là khoảng thời gian quyết định sinh mệnh của máy biến áp. Mọi hành động lúc này cần phải chính xác như một cuộc phẫu thuật.

✅ BƯỚC 1: Cắt điện và Cô lập nguồn năng lượng (LOTO)

An toàn là trên hết. Nước và điện là sự kết hợp tử thần.

• Ngắt toàn bộ cầu dao cách ly (DS), máy cắt trung thế (VCB/LBS) phía nguồn cấp.
• Ngắt Aptomat tổng (ACB/MCCB) phía hạ thế để tránh hiện tượng điện xông ngược từ máy phát điện dự phòng hoặc hệ thống năng lượng mặt trời.
• Thực hiện quy trình Lockout/Tagout (Khóa và Gắn thẻ): Treo biển “CẤM ĐÓNG ĐIỆN – ĐANG SỬA CHỮA” tại tất cả các điểm thao tác. Khóa tủ điện lại bằng khóa vật lý.

✅ BƯỚC 2: Đánh giá hiện trạng “Bệnh án”

Đừng vội vàng lau chùi. Hãy quan sát và ghi chép lại:

• Mực nước ngập đến đâu? Chỉ ngập chân đế, ngập một phần cuộn hạ thế, hay ngập lút đầu cực cao thế?
• Chất lượng nước: Nước mưa sạch hay nước cống rãnh, bùn đất? Nếu có lẫn dầu loang hoặc hóa chất, cần có biện pháp xử lý bề mặt đặc biệt.
• Kiểm tra ngoại quan: Soi đèn pin vào các khe hở giữa cuộn cao và cuộn hạ (khe thoát nhiệt). Xem bùn đất, rác có bị kẹt trong đó không.

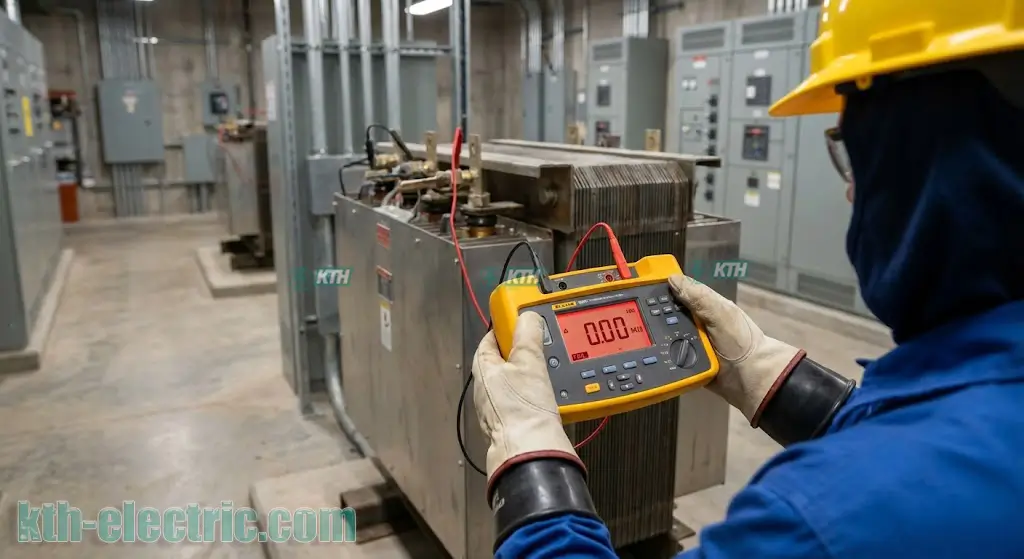

✅ BƯỚC 3: Đo đạc sơ bộ (Baseline Measurement)

Sử dụng máy đo điện trở cách điện (Megohmmeter) ở thang đo 1000V hoặc 2500V.

• Đo Pha – Vỏ (G).
• Đo Pha – Pha.
• Đo Cao thế – Hạ thế.

Nhận định: Lúc này, gần như chắc chắn kim đồng hồ sẽ chỉ về 0 hoặc một giá trị rất thấp (< 1 MΩ). Đừng lo lắng, con số này chỉ dùng để xác nhận rằng “Máy đã bị ngấm nước hoàn toàn” và làm mốc để so sánh sau khi sấy. Bạn có thể tham khảo quy trình đo điện trở cách điện chuẩn để thực hiện đúng thao tác.

✅ BƯỚC 4: “Giải cứu” linh kiện điện tử

Tháo ngay lập tức bộ điều khiển nhiệt độ, đồng hồ đa năng và hệ thống quạt làm mát ra khỏi máy. Đem các thiết bị này đến phòng khô ráo, dùng máy sấy tóc hoặc tủ sấy linh kiện để xử lý riêng.

Case Study Thực Tế: Cuộc “Hồi Sinh” Máy Biến Áp Sau Lũ Tại Thái Nguyên (10/2025)

Minh chứng thực tế: 02 Máy biến áp khô 2000kVA tại Thái Nguyên ngập chìm 72h trong bùn. Đội ngũ KTH đã phục hồi thành công sau 100 giờ xử lý liên tục (Vệ sinh áp lực + Sấy cưỡng bức), nâng chỉ số IR từ 0 MΩ lên 250 MΩ, cứu sống thiết bị trị giá hàng tỷ đồng.

Để bạn hình dung rõ hơn về sự phức tạp và tính khả thi của việc phục hồi, tôi xin chia sẻ một trường hợp thực tế mà đội ngũ kỹ thuật của KTH Electric vừa xử lý thành công sau trận lụt lịch sử tháng 10/2025.

Thông tin sự cố:

• Dự án: Khu phức hợp The Prime Thái Nguyên.
• Thiết bị: 02 Máy biến áp khô LS (Cast Resin), công suất 2000 kVA, tỷ số 22/0.4 kV.
• Tình trạng: Do vỡ đê, nước lũ tràn vào tầng hầm B2. Hai máy biến áp bị ngập chìm hoàn toàn trong nước lũ pha lẫn bùn đất phù sa suốt 72 giờ đồng hồ.
• Hiện trạng khi tiếp cận: Khi nước rút, toàn bộ máy biến áp như một khối bùn màu nước tương. Bùn non chui sâu vào tận lõi thép máy biến áp và các khe cuộn dây. Chỉ số cách điện đo được bằng 0 MΩ.

Chiến dịch giải cứu 100 giờ:
Chúng tôi đã xác định ngay từ đầu: Đây không phải là việc vệ sinh thông thường, mà là một cuộc “đại tu” thuộc gói dịch vụ bảo trì máy biến áp chuyên sâu.

• Vệ sinh áp lực: Chúng tôi phải dùng máy rửa xe áp lực thấp kết hợp với hóa chất tẩy rửa chuyên dụng cho ngành điện để xối xả hàng tấn bùn đất ra khỏi cuộn dây.
• Thiết lập “Phòng sấy dã chiến”: Do không thể di dời máy biến áp nặng 5 tấn ra khỏi hầm, chúng tôi dựng lều bạt kín ngay tại chỗ, sử dụng 4 máy hút ẩm công nghiệp công suất lớn.

• Gia nhiệt cưỡng bức: Nhiệt độ bề mặt cuộn dây được kiểm soát nghiêm ngặt ở mức 75°C – 80°C. Đây là nhiệt độ tối ưu để nước bốc hơi từ sâu bên trong Epoxy mà không làm lão hóa nhựa.
• Kết quả ngoạn mục: Sau 4 ngày đêm (khoảng 100 giờ) sấy liên tục, chỉ số điện trở cách điện bắt đầu nhích dần lên: 10 MΩ -> 50 MΩ -> 100 MΩ và cuối cùng đạt 250 MΩ.

Kết luận của trường hợp này: Kiên nhẫn là chìa khóa. Nếu chủ đầu tư nóng vội đóng điện ở ngày thứ 2 (khi chỉ số mới đạt 10 MΩ), chắc chắn máy biến áp đã nổ tung.

Hướng Dẫn Kỹ Thuật: Quy Trình Sấy Khô & Kiểm Tra (Step-by-Step)

Quy trình 3 bước chuẩn: (1) Vệ sinh sâu loại bỏ bùn đất; (2) Sấy gia nhiệt 60-80°C liên tục 48-72h; (3) Nghiệm thu chặt chẽ (IR > 200 MΩ, PI > 2.0, Hi-Pot đạt 75% định mức). Không đạt chỉ số = Không đóng điện.

Nếu bạn đang ở trong tình huống tương tự và không thể đưa máy về nhà máy sửa chữa, hãy thực hiện theo quy trình chuẩn sau đây ngay tại hiện trường.

Bước 1: Vệ sinh công nghiệp (Deep Cleaning)

Đừng bao giờ sấy khi máy còn bẩn. Bùn đất khi khô lại sẽ tạo thành lớp vỏ cứng giữ hơi ẩm bên trong và gây phóng điện bề mặt sau này.

• Dùng nước sạch (tốt nhất là nước cất) phun rửa nhẹ nhàng để trôi bùn.
• Dùng khăn cotton sạch không đổ bụi lau sạch từng sứ cách điện, thanh cái Busbar.
• Đặc biệt chú ý các gối đỡ (Spacer blocks) giữa cuộn dây và gông từ – đây là nơi bùn hay đọng lại nhất gây rò điện.

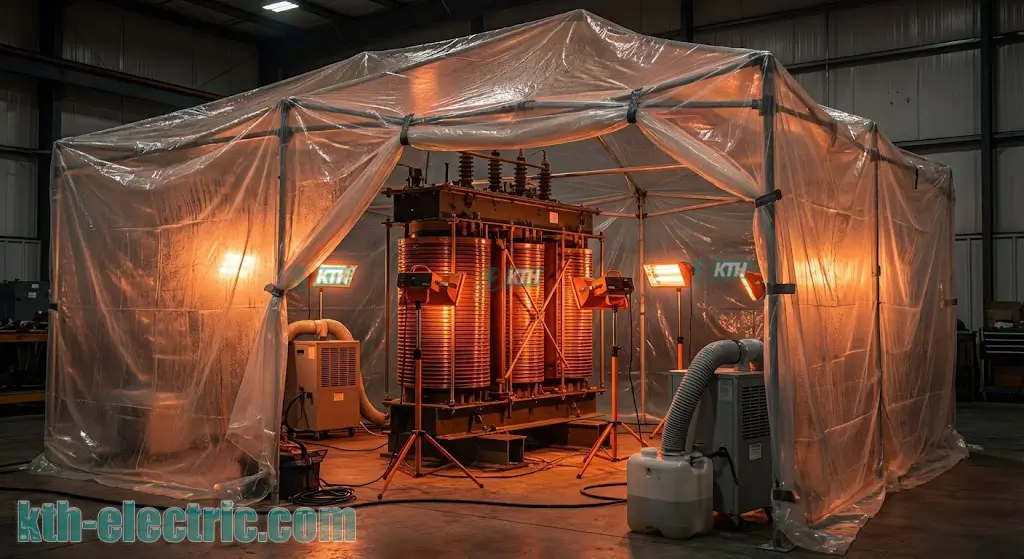

Bước 2: Gia nhiệt & Khử ẩm (The Drying Process)

Đây là bước quan trọng nhất. Bạn cần tạo ra môi trường khô nóng để ép nước thoát ra ngoài.

• Phương pháp:
  • Cách 1 (Tốt nhất): Dùng máy sấy khí nóng công nghiệp thổi trực tiếp vào phía dưới cuộn dây để luồng khí nóng đi lên theo các khe thoát nhiệt.
  • Cách 2: Dùng đèn sấy hồng ngoại hoặc đèn Halogen công suất lớn (1000W/bóng).
• Lưu ý nhiệt độ: Tuyệt đối không để nhiệt độ cục bộ vượt quá 100°C. Nhựa Epoxy có thể bị nứt do sốc nhiệt. Mức an toàn là duy trì 60°C – 80°C liên tục. Để giám sát chính xác, bạn nên sử dụng dịch vụ scan nhiệt tủ điện để kiểm tra sự phân bố nhiệt.
• Thời gian: Tối thiểu 48 – 72 giờ.

Bước 3: Nghiệm thu & Đánh giá (The Final Test)

Làm sao biết máy đã khô? Đừng đoán, hãy đo. Đây là bước bắt buộc trong quy trình thí nghiệm điện.

Bảng tiêu chuẩn chấp nhận đóng điện:

⚠️ Cảnh báo: Nếu chỉ số PI < 1.0, tuyệt đối không được đóng điện. Phải tiếp tục sấy.

Giải Pháp Phòng Ngừa Cho Khu Vực Dễ Ngập Lụt (Chiến Lược Dài Hạn)

Giải pháp cơ điện đồng bộ: Nâng cao cốt nền máy (+1.5m so với lịch sử lũ), sử dụng vỏ tủ IP54, lắp đặt bơm chìm tự động riêng cho hố ga phòng máy và tích hợp cảm biến rò rỉ nước IoT.

“Phòng bệnh hơn chữa bệnh”. Chi phí để sửa chữa một máy biến áp ngập nước thường chiếm tới 30-50% giá trị máy mới, chưa kể thiệt hại do dừng sản xuất. Vì vậy, các biện pháp kỹ thuật cần được tính đến ngay từ bây giờ:

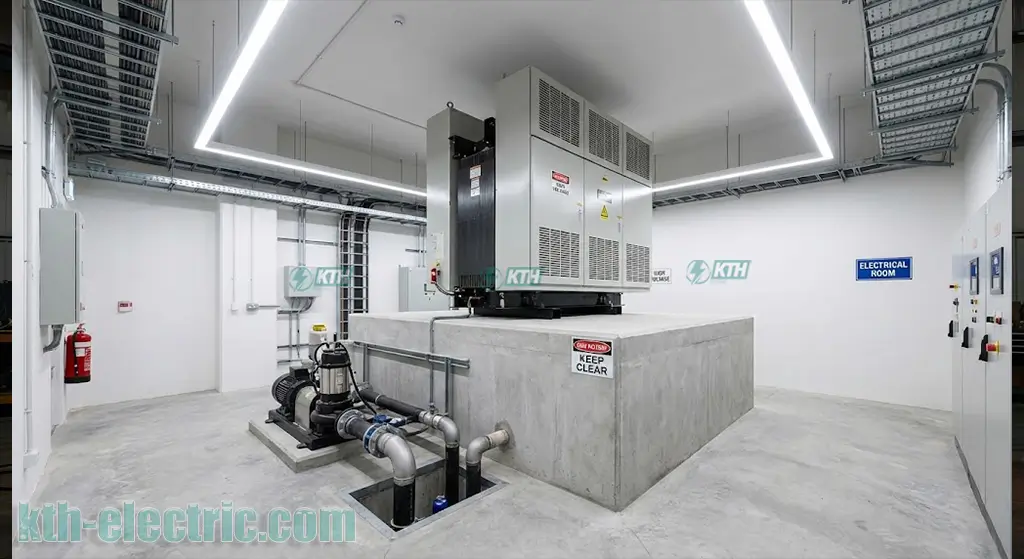

Nâng cao cốt nền (Elevation)

Đây là biện pháp cơ học đơn giản nhưng hiệu quả nhất. Nếu hầm của bạn từng bị ngập 0.5m, hãy xây bệ bê tông hoặc gia công khung thép để nâng máy biến áp lên cao hơn mực nước lũ lịch sử ít nhất 1.5m. Đừng để máy nằm bệt xuống sàn.

Nâng cấp cấp bảo vệ vỏ máy (IP Rating Upgrade)

Đa số máy biến áp khô trong nhà có chuẩn IP00 hoặc IP20. Hãy cân nhắc đặt hàng các loại vỏ tủ điện công nghiệp đạt chuẩn IP54 trở lên. Loại vỏ này có khả năng ngăn chặn nước phun từ mọi hướng và bụi bẩn xâm nhập.

Hệ thống thoát nước chủ động (Active Drainage)

Đừng phụ thuộc vào hệ thống thoát nước chung của tòa nhà. Phòng máy biến áp cần có hố ga thu nước riêng và được trang bị bơm chìm tự động sử dụng nguồn điện ưu tiên hoặc ắc quy dự phòng.

Giám sát thông minh (Smart Monitoring)

Lắp đặt các cảm biến rò rỉ nước (Water Leak Detector) tại sàn phòng máy và kết nối về hệ thống quản lý tòa nhà (BMS) hoặc ứng dụng IoT (Internet of Things). Cảnh báo sớm có thể giúp bạn kịp thời chạy xuống cắt điện hoặc che chắn thiết bị.

---

Lời Kết Từ Chuyên Gia

Máy biến áp khô bị ngập nước là một thảm họa, nhưng không có nghĩa là dấu chấm hết cho thiết bị đó. Với sự bình tĩnh, kiến thức kỹ thuật vững vàng và sự kiên nhẫn trong quy trình sấy, chúng ta hoàn toàn có thể hồi sinh những cỗ máy trị giá hàng tỷ đồng.

Tuy nhiên, tôi muốn nhấn mạnh lại một lần nữa: Đừng bao giờ đánh cược với tử thần bằng việc đóng điện khi chưa có kết quả đo lường kiểm chứng. Một chút nóng vội có thể trả giá bằng cả hệ thống điện của tòa nhà và sự an toàn của chính người vận hành.

Hành động ngay hôm nay: Nếu trạm biến áp của bạn đang nằm ở vùng trũng thấp hay tầng hầm, hãy kiểm tra ngay hệ thống bơm thoát nước và lên phương án nâng cao bệ máy trước khi mùa mưa bão tiếp theo ập đến.

Chúc các bạn vận hành an toàn và hiệu quả!
