Máy Điện Đồng Bộ Là Gì? Cấu Tạo & Nguyên Lý Làm Việc (2025)

Máy điện đồng bộ là một thành phần then chốt trong các hệ thống điện công nghiệp và truyền tải. Đây là loại máy điện xoay chiều có tốc độ quay của rôto (n) chính xác bằng tốc độ quay của từ trường trong máy (n1).

Không giống như máy điện không đồng bộ (có hệ số trượt), sự đồng tốc này làm cho chúng trở nên lý tưởng cho các ứng dụng chuyên biệt:

Máy phát điện: Hầu hết các nhà máy điện (thủy điện, nhiệt điện) đều dùng máy phát đồng bộ để sản xuất điện năng.
Động cơ đồng bộ: Sử dụng khi cần một tốc độ quay không đổi tuyệt đối bất kể tải, như trong máy nén khí, bơm, hoặc quạt công suất lớn.
Máy bù đồng bộ: Dùng để cải thiện hệ số công suất (cosφ) cho lưới điện.

Để làm chủ thiết bị này, bạn cần nắm vững từ cấu tạo, nguyên lý đến các bước vận hành và bảo dưỡng.

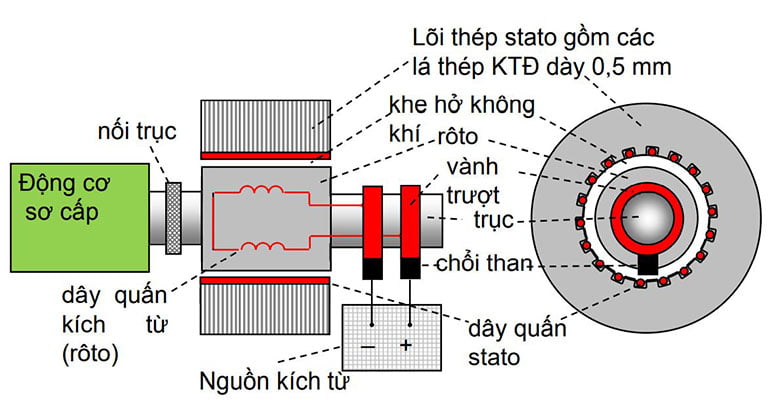

Máy Điện Đồng Bộ

Cấu Tạo Cốt Lõi Của Máy Điện Đồng Bộ

Máy điện đồng bộ gồm 2 phần chính: Stato (phần tĩnh) chứa dây quấn phần ứng 3 pha, và Rôto (phần quay) chứa dây quấn kích từ DC. Cấu tạo rôto (cực lồi hoặc cực ẩn) sẽ quyết định tốc độ và ứng dụng của máy.

Về cơ bản, máy điện đồng bộ gồm hai phần chính: Stato (phần tĩnh) và Rôto (phần quay).

Stato (Phần ứng)

Stato là phần tĩnh, lõi làm bằng thép kỹ thuật điện, chứa dây quấn 3 pha (dây quấn phần ứng). Đây là nơi tạo ra suất điện động (chế độ máy phát) hoặc tiêu thụ điện năng xoay chiều (chế độ động cơ).

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Stato là nơi phát sinh hoặc tiêu thụ công suất điện xoay chiều.

Lõi thép: Ghép từ các lá thép kỹ thuật điện mỏng (0.3-0.5mm), có cách điện bề mặt để giảm tổn hao do dòng Foucault.
Dây quấn: Là dây quấn 3 pha (phần ứng) được đặt trong các rãnh của lõi thép, nhận dòng điện xoay chiều (chế độ động cơ) hoặc sinh ra suất điện động (điện áp) (chế độ máy phát).

Rôto (Phần cảm)

Rôto là phần quay, nhận dòng điện một chiều (DC) để tạo ra từ trường chính (kích từ). Có 2 loại: Rôto cực lồi (tốc độ chậm, nhiều cực, dùng cho thủy điện) và rôto cực ẩn (tốc độ cao, ít cực, dùng cho nhiệt điện).

Rôto là nơi tạo ra từ trường chính (kích từ) bằng dòng điện một chiều (DC). Cấu tạo rôto quyết định đặc tính của máy. Tần số của máy được xác định bởi công thức: $f = (p \times n) / 60$ , với $p$ là số cặp cực và $n$ là tốc độ quay (rpm) của motor.

Có hai loại rôto chính:

Rôto Cực Lồi:
- Cấu tạo: Các cực từ rõ rệt, lồi ra khỏi lõi. Dây quấn kích từ được quấn quanh các cực từ này.
- Đặc điểm: Thường có nhiều cặp cực ( $p$ lớn) nên tốc độ quay thấp ( $n$ nhỏ, ví dụ: 100-750 rpm).
- Ứng dụng: Máy phát thủy điện (tốc độ thấp, cần mô-men quay lớn).
Rôto Cực Ẩn:
- Cấu tạo: Thân hình trụ, đặc, dây quấn kích từ được đặt trong các rãnh phay dọc thân rôto.
- Đặc điểm: Thường có ít cặp cực ( $p$ = 1 hoặc 2) nên tốc độ quay rất cao ( $n$ = 3000 hoặc 1500 rpm với tần số 50Hz).
- Ứng dụng: Máy phát tua-bin hơi, tua-bin khí (nhiệt điện).

Việc lắp đặt máy nhỏ có thể mất 2-4 giờ, đòi hỏi dụng cụ chuyên dụng như đồng hồ vạn năng và thiết bị đo điện trở cách điện.

Nguyên Lý Làm Việc Của Máy Điện Đồng Bộ

Nguyên lý hoạt động dựa trên cảm ứng điện từ và lực từ. Ở chế độ máy phát, rôto (kích từ DC) được quay bằng cơ năng, từ trường quay của nó cảm ứng ra điện áp 3 pha trên stato. Ở chế độ động cơ, dòng 3 pha stato tạo từ trường quay, kéo rôto (đã được kích từ DC) quay đồng tốc với từ trường.

Nguyên lý hoạt động sẽ đảo ngược tùy thuộc vào việc máy vận hành ở chế độ máy phát hay động cơ.

Chế độ Máy Phát (Phát Điện)

Khi làm máy phát, động cơ sơ cấp (tua-bin) quay rôto với tốc độ $n$ . Dòng DC trong rôto tạo ra từ trường quay (tốc độ $n$ ), từ trường này quét qua dây quấn stato và cảm ứng ra suất điện động xoay chiều 3 pha (điện áp).

Động cơ sơ cấp (tua-bin nước, tua-bin hơi) quay rôto với tốc độ $n$ .
Dòng điện DC kích từ được cấp vào dây quấn rôto, tạo ra một từ trường $\Phi$ quay cùng tốc độ $n$ .
Từ trường quay này cắt qua các thanh dẫn của dây quấn stato, cảm ứng ra một suất điện động xoay chiều 3 pha hình sin $E = 4.44 k_{dq} f \Phi N_1$ . Đây chính là điện áp ở đầu cực máy phát.

Chế độ Động Cơ (Tiêu thụ điện)

Khi làm động cơ, dòng điện 3 pha cấp vào stato tạo ra một từ trường quay với tốc độ $n_1 = (60f/p)$ . Dòng DC cấp vào rôto tạo ra từ trường cố định. Lực tương tác điện từ (lực từ) của từ trường stato sẽ “kéo” từ trường rôto, làm rôto quay đồng tốc (n = n1).

Cấp dòng điện 3 pha vào dây quấn stato. Dòng điện này tạo ra một từ trường quay trong máy với tốc độ $n_1 = (60 \times f) / p$ .
Cấp dòng điện DC vào rôto để tạo ra từ trường rôto.
Lực tương tác điện từ giữa từ trường quay của stato và từ trường của rôto kéo rôto quay đồng bộ chính xác với tốc độ $n_1$ , tạo ra mô-men quay.

Vấn đề Khởi Động Động Cơ Đồng Bộ

Động cơ đồng bộ không tự khởi động được vì mô-men khởi động bằng 0. Phải khởi động gián tiếp bằng cách dùng cuộn dây phụ (lồng sóc) trên rôto để khởi động như động cơ không đồng bộ. Khi rôto đạt 95% tốc độ đồng bộ, ta cấp kích từ DC để “bắt” rôto vào đồng tốc.

Động cơ đồng bộ không thể tự khởi động khi cấp điện 3 pha. Khi cấp điện, từ trường stato quay với tốc độ $n_1$ trong khi rôto vẫn đứng yên ( $n=0$ ). Lực từ kéo rôto theo hai chiều ngược nhau liên tục, khiến rôto không quay được (mô-men khởi động bằng 0).

Giải pháp: Sử dụng phương pháp khởi động không đồng bộ.

Người ta lắp thêm các thanh dẫn ngắn mạch (như lồng sóc) trên các mặt cực của rôto.
Khi khởi động, máy hoạt động như động cơ không đồng bộ.
Khi tốc độ rôto đạt gần 95% tốc độ đồng bộ, ta cấp dòng kích từ DC vào rôto. Rôto sẽ “bắt” và đồng bộ hóa với từ trường quay. Các giải pháp như mạch khởi động sao-tam giác cũng được ứng dụng để giảm dòng khởi động.

Vận Hành Và Bảo Dưỡng Máy Điện Đồng Bộ

Vận hành máy đồng bộ đòi hỏi phải kiểm soát chặt chẽ góc tải ( $\delta$ ) để tránh mất đồng bộ (vượt quá 90 độ). Khi hòa lưới (chế độ máy phát), phải đảm bảo 3 yếu tố: cùng điện áp (sai lệch ≤5%), cùng tần số, và cùng thứ tự pha. Bảo dưỡng định kỳ (3-6 tháng) tập trung vào đo cách điện, kiểm tra hệ thống làm mát và bôi trơn.

Vận hành đúng kỹ thuật và bảo dưỡng định kỳ là yếu tố sống còn để đảm bảo tuổi thọ của máy.

Đặc Tính Vận Hành (Góc Tải δ)

Đặc tính vận hành quan trọng nhất là góc tải ( $\delta$ ), là góc lệch pha giữa vector điện áp lưới $U$ và suất điện động kích từ $E_f$ . Công suất $P$ truyền tải tỷ lệ thuận với $\sin(\delta)$ . Nếu tải tăng khiến $\delta$ vượt quá 90°, máy sẽ mất đồng bộ và có thể gây hư hỏng.

Công suất điện từ của máy (cho máy cực ẩn) được tính bằng công thức:

$P = (m \times U \times E_f / X_{đb}) \sin \delta$

Trong đó:

$U$ : Điện áp lưới.
$E_f$ : Suất điện động kích từ (phụ thuộc vào dòng kích từ).
$X_{đb}$ : Điện kháng đồng bộ.
$\delta$ : Góc tải (góc lệch pha giữa $U$ và $E_f$ ).

Góc $\delta$ này thể hiện sự cân bằng công suất. Khi tải cơ (ở động cơ) hoặc tải điện (ở máy phát) tăng, góc $\delta$ tăng lên. Nếu $\delta > 90^\circ$ , máy sẽ mất đồng bộ và có thể gây hư hỏng nghiêm trọng.

Hòa Đồng Bộ (Cho Máy Phát)

Hòa đồng bộ là quá trình kết nối máy phát vào lưới, đòi hỏi 3 điều kiện nghiêm ngặt: 1. Điện áp máy phát bằng điện áp lưới ( $U_F = U_L$ , sai lệch ≤5%); 2. Tần số máy phát bằng tần số lưới ( $f_F = f_L$ ); 3. Thứ tự pha phải tuyệt đối trùng nhau.

Để nối máy phát đồng bộ vào lưới điện, quá trình “hòa đồng bộ” phải tuân thủ nghiêm ngặt 3 điều kiện:

Điện áp: Điện áp máy phát bằng điện áp lưới ( $U_F = U_L$ ), sai lệch cho phép ≤ 5%.
Tần số: Tần số máy phát bằng tần số lưới ( $f_F = f_L$ ).
Thứ tự pha: Phải trùng nhau tuyệt đối.

Sử dụng đèn hòa đồng bộ hoặc đồng hồ đo chuyên dụng để kiểm tra. Sai lầm phổ biến nhất là đóng điện khi chưa kiểm tra tần số, dẫn đến sốc cơ điện và có thể cháy máy.

Công Tác Bảo Dưỡng

Bảo trì hệ thống điện và máy đồng bộ là bắt buộc, thường từ 3-6 tháng/lần. Các công việc chính bao gồm: đo điện trở cách điện của cuộn dây, làm sạch lọc gió và hệ thống làm mát, kiểm tra chổi than (nếu có), và thay dầu bôi trơn cho vòng bi.

Việc bảo trì hệ thống điện định kỳ là bắt buộc.

Hàng ngày: Kiểm tra rò rỉ dầu, tiếng ồn bất thường.
Hàng tháng: Làm sạch lọc gió, kiểm tra hệ thống làm mát.
Định kỳ (3-6 tháng): Đo cách điện rôto và stato, kiểm tra chổi than (nếu có), thay dầu bôi trơn.

So Sánh Các Loại Máy Điện Đồng Bộ

Loại máy	Ưu điểm	Nhược điểm	Ứng dụng tiêu biểu	Tuổi thọ (TB)
Máy phát cực lồi	Tốc độ thấp, mô-men cao, chịu tải tốt	Kích thước lớn, cồng kềnh	Nhà máy thủy điện	7-10 năm
Máy phát cực ẩn	Tốc độ cao (3000 rpm), vận hành ổn định	Chi phí chế tạo cao, khó làm mát	Nhà máy nhiệt điện (tua-bin hơi)	5-8 năm
Động cơ đồng bộ	Tốc độ không đổi tuyệt đối	Khởi động phức tạp, cần kích từ DC	Máy nén khí, bơm, máy cán thép	10-15 năm
Máy bù đồng bộ	Cải thiện cosφ, điều chỉnh điện áp linh hoạt	Không sinh công hữu ích, tiêu thụ điện	Lưới điện công nghiệp, trạm bù	8-12 năm

Lưu Ý Quan Trọng Khi Vận Hành

Để đảm bảo an toàn và hiệu suất, hãy luôn ghi nhớ:

Tránh quá tải: Luôn giữ dòng kích từ $I_{kt} \leq 2.2$ lần định mức. Quá tải nhiệt kéo dài sẽ làm cháy cuộn dây. Nên lắp đặt rơ le quá tải để bảo vệ.
Phản ứng phần ứng: Khi máy mang tải cảm (phổ biến nhất), từ trường phần ứng có xu hướng làm giảm từ trường tổng. Do đó, phải tăng dòng kích từ lên để bù lại, giữ điện áp ổn định.
An toàn là trên hết: Luôn ngắt nguồn và tuân thủ mức điện áp an toàn trước khi bảo dưỡng. Sử dụng đầy đủ đồ bảo hộ lao động.

Câu Hỏi Thường Gặp (FAQ)

Máy điện đồng bộ khác máy không đồng bộ ở điểm nào?

Khác biệt lớn nhất là tốc độ. Máy đồng bộ có tốc độ rôto bằng tốc độ từ trường (hệ số trượt $s=0$ ). Máy không đồng bộ luôn có tốc độ rôto chậm hơn tốc độ từ trường (hệ số trượt $s=1-5\%$ ).

Làm sao để khởi động động cơ đồng bộ?

Phải dùng phương pháp khởi động gián tiếp. Phổ biến nhất là khởi động như máy không đồng bộ (nhờ lồng sóc phụ trên rôto), sau đó mới cấp dòng kích từ DC khi máy đạt gần tốc độ đồng bộ.

Công suất định mức của máy được tính như thế nào?

Công suất biểu kiến định mức (S) được tính bằng $S = \sqrt{3} \times U \times I$ (cho máy 3 pha). Khái niệm này tương tự như cách tính công suất định mức của máy biến áp.

Bảo dưỡng định kỳ máy điện đồng bộ bao lâu một lần?

Tùy thuộc vào môi trường vận hành (bụi, ẩm) và cường độ làm việc, nhưng thường là từ 3-6 tháng cho các hạng mục kiểm tra cơ bản (cách điện, dầu mỡ, làm sạch). Bạn có thể tham khảo các dịch vụ bảo trì hệ thống điện chuyên nghiệp để đảm bảo tuân thủ đúng quy trình.
