Giải Pháp Nâng Cấp Rơ Le Sepam Lên Easergy P5 & P7: Tối Ưu Hóa Vận Hành & An Toàn Lưới Điện

Trong suốt hai thập kỷ qua, dòng rơ le bảo vệ kỹ thuật số Sepam (Series 20, 40, 60, 80) của Schneider Electric đã trở thành “trái tim” trong hệ thống bảo vệ lưới điện trung thế tại hàng nghìn nhà máy và trạm biến áp trên khắp Việt Nam. Tuy nhiên, với sự phát triển vũ bão của công nghệ số và yêu cầu ngày càng khắt khe về an toàn điện, nhà sản xuất đã chính thức thông báo ngừng sản xuất dòng thiết bị huyền thoại này.

Việc duy trì một hệ thống dựa trên các thiết bị đã hết vòng đời sản phẩm (End of Life) tiềm ẩn những rủi ro khôn lường: từ việc khan hiếm linh kiện thay thế, không còn hỗ trợ firmware, cho đến nguy cơ dừng máy đột ngột (downtime) gây thiệt hại kinh tế nặng nề. Đứng trước bối cảnh đó, giải pháp Retrofit – Nâng cấp hệ thống sử dụng thế hệ rơ le kế nhiệm Easergy P5 và Easergy P7 không chỉ là một lựa chọn thay thế, mà là một bước đi chiến lược để hiện đại hóa hạ tầng điện.

Bài viết chuyên sâu này sẽ đi sâu vào phân tích kỹ thuật, so sánh tính năng và hướng dẫn lộ trình chuyển đổi chi tiết, giúp các giám đốc kỹ thuật và quản lý bảo trì có cái nhìn toàn diện nhất.

Tại Sao Phải Nâng Cấp Rơ Le Sepam Ngay Bây Giờ?

Sự cố “Wrench Error” (Lỗi cờ lê) trên màn hình Sepam là dấu hiệu cảnh báo nguy hiểm, báo hiệu phần cứng bên trong đã suy giảm nghiêm trọng và có thể mất chức năng bảo vệ bất cứ lúc nào.

Rất nhiều khách hàng tìm đến KTH Electric khi hệ thống đã gặp sự cố. Tuy nhiên, việc quản lý vòng đời thiết bị điện (Asset Management) đòi hỏi sự chủ động. Các dòng Sepam 1000+, Sepam 2000 đã phục vụ quá niên hạn sử dụng (thường là 15-20 năm). Các tụ điện điện phân bên trong mạch nguồn (Power Supply Unit) bắt đầu khô dầu, dẫn đến việc rơ le không khởi động được sau khi mất điện lưới hoặc tệ hơn là tác động sai, gây nhảy máy cắt (Trip CB) không mong muốn.

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Hơn nữa, trong kỷ nguyên Công nghiệp 4.0 và IoT (Internet of Things), các nhà máy cần dữ liệu thời gian thực để tối ưu hóa năng lượng. Các dòng Sepam cũ với giao thức truyền thông hạn chế (chủ yếu là Modbus RTU qua RS485 tốc độ thấp) không còn đáp ứng được nhu cầu của các hệ thống SCADA hiện đại. Việc chuyển đổi sang Easergy P5/P7 mở ra cánh cửa kết nối với hệ sinh thái EcoStruxure Power, mang lại khả năng giám sát từ xa vượt trội.

Giải Pháp Kỹ Thuật: Easergy P5 và P7 – Thế Hệ Kế Thừa Hoàn Hảo

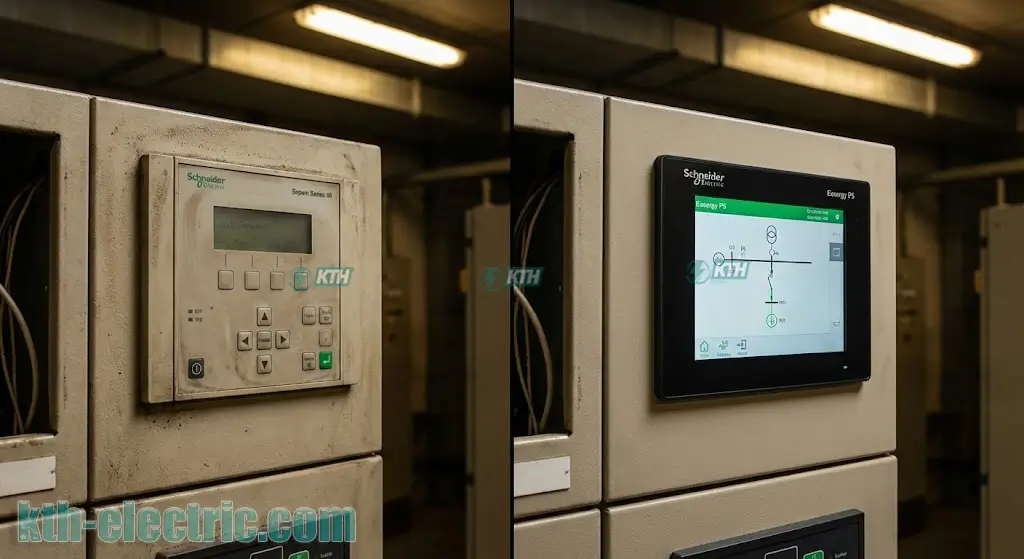

Schneider Electric đã thiết kế Easergy P5 và P7 với triết lý “Retrofit-Ready”, nghĩa là tối ưu hóa cho việc thay thế các dòng cũ mà không cần thay đổi kết cấu cơ khí của tủ điện.

1. Easergy P5: Chuẩn Mực Mới Cho Tủ Điện Trung Thế

Easergy P5 được thiết kế để thay thế hoàn hảo cho Sepam Series 20 và 40, tích hợp sẵn khả năng chống hồ quang điện (Arc Flash Protection) ngay trên thân rơ le.

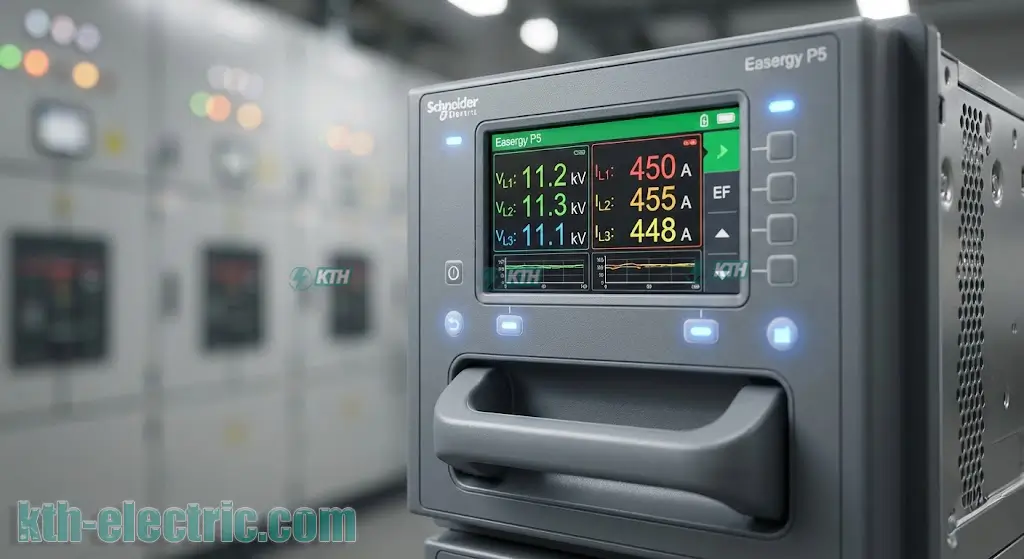

Đây là dòng rơ le bảo vệ kỹ thuật số có thiết kế dạng rút kéo (withdrawable), giúp việc bảo trì và thay thế diễn ra cực kỳ nhanh chóng (dưới 10 phút) mà không cần chạm vào phần dây đấu nối phía sau. Easergy P5 phù hợp cho các ứng dụng bảo vệ quá dòng, chạm đất, bảo vệ động cơ và tủ điện trung thế phân phối.

• Kết nối IoT mạnh mẽ: Khác với Sepam cũ, P5 hỗ trợ đa giao thức đồng thời bao gồm IEC 61850 (cho trạm biến áp kỹ thuật số), Modbus TCP/IP và EtherNet/IP. Điều này giúp việc tích hợp vào hệ thống giám sát năng lượng PME trở nên liền mạch.
• An toàn hồ quang: P5 có thể tích hợp thẻ cảm biến ánh sáng để phát hiện hồ quang điện trong tủ, ra lệnh cắt máy cắt (Circuit Breaker) gần như tức thời, giảm thiểu nguy cơ cháy nổ tủ điện.
• Cấu hình linh hoạt: Phần mềm cài đặt eSetup Easergy Pro (thay thế SFT2841 cũ) có giao diện trực quan, cho phép mô phỏng logic bảo vệ trước khi nạp vào thiết bị.

2. Easergy P7: Đỉnh Cao Bảo Vệ Cho Ứng Dụng Phức Tạp

Dành cho các ứng dụng đòi hỏi độ tin cậy tuyệt đối như bảo vệ so lệch máy biến áp, bảo vệ khoảng cách đường dây truyền tải, thay thế xứng đáng cho Sepam Series 60 và 80.

Easergy P7 không chỉ là một rơ le bảo vệ, nó là một thiết bị phân tích chất lượng điện năng (Power Quality Analyzer) cao cấp. Với khả năng lấy mẫu tốc độ cao, P7 có thể ghi lại dạng sóng sự cố chi tiết, giúp kỹ sư phân tích nguyên nhân gốc rễ (Root Cause Analysis) của các sự cố như ngắn mạch, quá áp hay sóng hài.

Đặc biệt, đối với các trạm biến áp 110kV/22kV, Easergy P7 cung cấp giải pháp bảo vệ dự phòng (backup protection) mạnh mẽ. Khả năng hỗ trợ chuẩn IEC 61850 Ed.2 và giao thức dự phòng PRP/HSR đảm bảo dữ liệu không bao giờ bị mất mát ngay cả khi đường truyền mạng gặp sự cố.

Quy Trình Nâng Cấp (Retrofit) Chuẩn Kỹ Thuật Tại KTH Electric

Tại KTH Electric, chúng tôi không chỉ bán thiết bị, chúng tôi cung cấp giải pháp “Chìa khóa trao tay”. Quy trình nâng cấp được chuẩn hóa qua nhiều dự án lớn, đảm bảo giảm thiểu thời gian cắt điện (shut-down) xuống mức thấp nhất.

Bước 1: Khảo Sát Hiện Trạng & Phân Tích Kỹ Thuật (Site Survey)

Đây là bước quan trọng nhất. Các kỹ sư của chúng tôi sẽ đến tận nhà máy để kiểm tra:

• Loại rơ le Sepam hiện hữu (Model, Cartridge, Modules mở rộng MES, MET…).
• Sơ đồ đấu nối nhị thứ (Wiring Diagram) hiện tại.
• Kích thước khoét lỗ (Cut-out) trên mặt tủ. Schneider cung cấp các tấm gá (mounting plate) chuyên dụng để lắp Easergy P5 vào vị trí cũ của Sepam mà không cần cắt gọt lại cánh tủ, đảm bảo tính thẩm mỹ và kín bụi IP54.

Bước 2: Thiết Kế & Lập Trình Logic (Engineering)

Dựa trên dữ liệu cài đặt cũ (Setting file) của Sepam, chúng tôi sẽ thực hiện chuyển đổi (migration) sang logic của Easergy P5/P7. Quá trình này bao gồm:

• Tính toán lại trị số chỉnh định bảo vệ (Relay Coordination Study) nếu phụ tải nhà máy có sự thay đổi.
• Lập trình lại các phương thức logic I/O (Input/Output matrix).
• Cấu hình truyền thông SCADA để đảm bảo rơ le mới “nói chuyện” được với hệ thống điều khiển trung tâm.

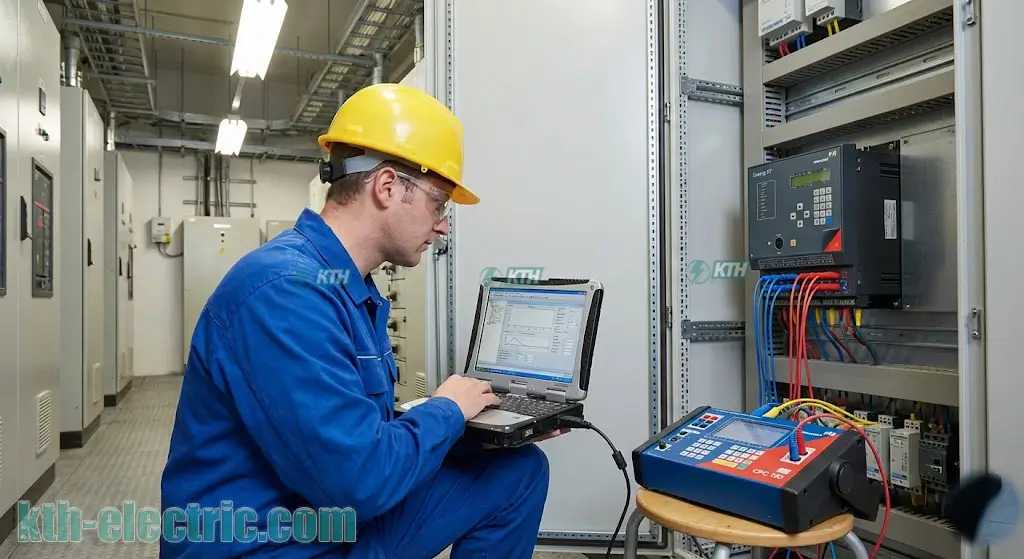

Bước 3: Thi Công Lắp Đặt & Thí Nghiệm (Installation & Commissioning)

Với bộ phụ kiện chuyển đổi tiêu chuẩn từ Schneider, thời gian thao tác cơ khí và đấu nối dây chỉ mất khoảng 4-6 giờ cho mỗi tủ, giúp nhà máy có thể tranh thủ thời gian bảo trì ngắn ngủi để thực hiện.

Sau khi lắp đặt, hạng mục thí nghiệm là bắt buộc để đảm bảo độ tin cậy. KTH Electric sử dụng các bộ hợp bộ thí nghiệm rơ le 3 pha chuyên dụng (như Omicron hoặc Doble) để bơm dòng/áp, kiểm tra đặc tuyến bảo vệ (Time-Current Characteristics):

• Thử nghiệm chức năng bảo vệ quá dòng cắt nhanh (50) và quá dòng có thời gian (51).
• Kiểm tra chức năng bảo vệ chạm đất (50N/51N) nhạy bén.
• Kiểm tra mạch Trip (Trip Circuit Supervision) để đảm bảo khi có sự cố, tín hiệu đi đến cuộn cắt máy cắt là thông suốt.

Lợi Ích Kinh Tế & Kỹ Thuật Khi Đồng Hành Cùng KTH Electric

Việc chọn đúng đối tác triển khai cũng quan trọng như chọn đúng thiết bị. KTH Electric tự hào mang lại giá trị vượt trội cho khách hàng:

1. Tối Ưu Chi Phí & Thời Gian

Thay vì phải thay thế toàn bộ vỏ tủ trung thế tốn kém hàng tỷ đồng, giải pháp Retrofit chỉ thay thế phần “bộ não” là rơ le, giúp tiết kiệm đến 30-50% chi phí đầu tư. Thời gian thi công nhanh gọn giúp nhà máy duy trì nhịp độ sản xuất.

2. Nâng Tầm Quản Lý Năng Lượng

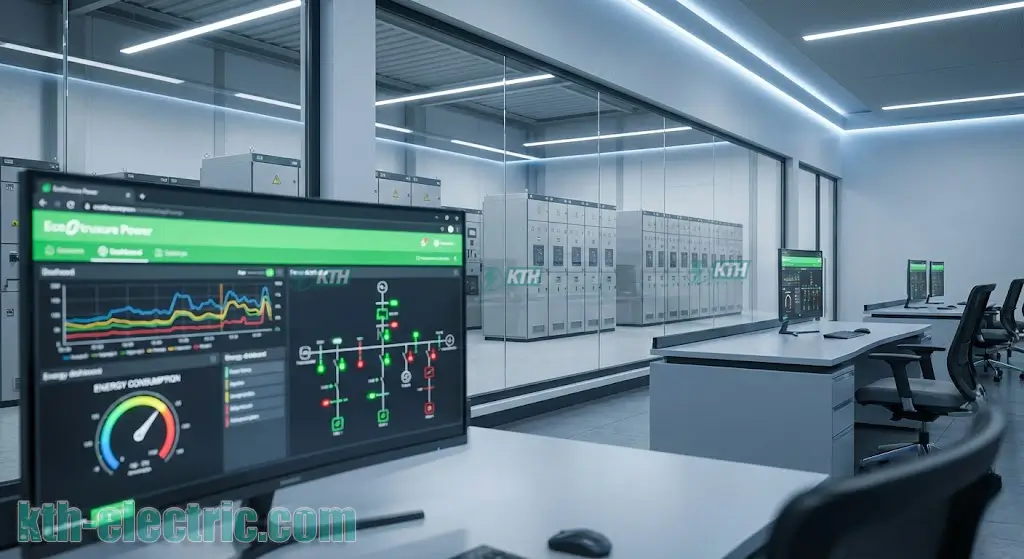

Bằng việc tích hợp Easergy P5/P7 vào hệ thống IoT (Internet of Things), Ban quản lý nhà máy có thể theo dõi điện năng tiêu thụ chi tiết từng lộ, phát hiện sớm các điểm nóng (hotspot) bất thường và lên kế hoạch bảo trì tiên đoán (Predictive Maintenance), thay vì bảo trì sửa chữa (Corrective Maintenance) thụ động như trước.

3. An Tâm Tuyệt Đối Về Kỹ Thuật

Chúng tôi cung cấp dịch vụ bảo trì hệ thống điện trọn gói sau nâng cấp. Mọi thiết bị Easergy được lắp đặt đều là hàng chính hãng, đầy đủ CO/CQ, firmware mới nhất và được bảo hành theo tiêu chuẩn toàn cầu của Schneider Electric.

Liên Hệ Tư Vấn Giải Pháp Retrofit Chuyên Sâu

Đừng để rơ le Sepam lỗi thời trở thành “quả bom nổ chậm” trong hệ thống điện của bạn. Việc nâng cấp lên Easergy P5 & P7 là một khoản đầu tư thông minh cho sự an toàn và bền vững.

Với sự dẫn dắt của chuyên gia Đỗ Tấn Tuấn cùng đội ngũ kỹ sư giàu kinh nghiệm thực chiến,  KTH Electric cam kết mang đến giải pháp kỹ thuật tối ưu nhất, phù hợp nhất với hiện trạng lưới điện của doanh nghiệp bạn.
