Nguyên Tắc Hoạt Động Của Máy Biến Áp: Cốt Lõi Là Cảm Ứng Điện Từ

Máy biến áp (Transformer) là một thiết bị điện từ tĩnh, đóng vai trò then chốt trong các hệ thống truyền tải và phân phối điện năng. Chức năng chính của nó là thay đổi mức điện áp của dòng điện xoay chiều (AC) mà không làm thay đổi tần số. Toàn bộ hoạt động kỳ diệu này đều dựa trên một nguyên lý vật lý cơ bản: Cảm ứng điện từ.

Hiểu đơn giản, máy biến áp truyền năng lượng từ mạch này sang mạch khác thông qua một từ trường biến thiên. Để vận hành hiệu quả, điều kiện tiên quyết là phải kết nối cuộn sơ cấp với nguồn AC để tạo ra từ thông biến thiên, truyền qua lõi thép và cảm ứng ra điện áp ở cuộn thứ cấp.

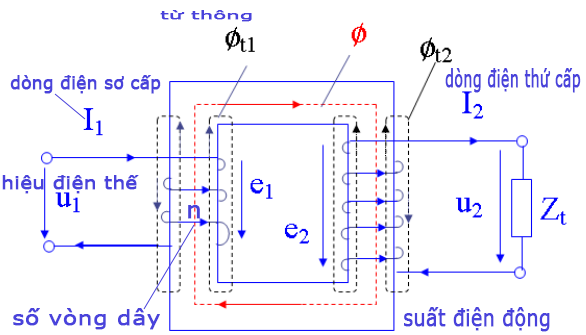

Giải Thích Chi Tiết Nguyên Lý Hoạt Động Của Máy Biến Áp

Máy biến áp hoạt động bằng cách dùng dòng AC ở cuộn sơ cấp để tạo ra từ thông biến thiên. Từ thông này truyền qua lõi thép và cảm ứng một suất điện động (điện áp) ở cuộn thứ cấp theo định luật Faraday, làm thay đổi điện áp.

Quá trình hoạt động của máy biến áp có thể được chia thành các bước rõ ràng sau đây, tuân thủ chặt chẽ Định luật Cảm ứng Điện từ Faraday.

Bước 1: Tạo Từ Trường Biến Thiên (Cuộn Sơ Cấp)

Kết nối cuộn sơ cấp với nguồn điện xoay chiều (AC). Dòng điện này sinh ra một từ trường có từ thông thay đổi liên tục (biến thiên) theo tần số của nguồn.

Khi kết nối cuộn sơ cấp (primary winding) (có N1 vòng dây) với một nguồn dòng điện xoay chiều (AC), dòng điện chạy qua cuộn dây tạo ra một từ thông biến thiên (Φ) bên trong lõi thép. Tần số của từ thông này bằng đúng tần số (f) của nguồn điện AC (ví dụ: 50Hz).

Bước 2: Dẫn Từ Thông (Lõi Thép)

Lõi thép (làm bằng vật liệu từ thẩm cao) sẽ tập trung và “dẫn” gần như toàn bộ từ thông biến thiên này đi theo một mạch khép kín, đảm bảo nó đi xuyên qua cuộn thứ cấp.

Lõi thép máy biến áp (hay lõi từ) được làm từ các vật liệu có độ từ thẩm cao (như thép silic). Nó có vai trò cực kỳ quan trọng là tập trung và tạo thành một mạch khép kín cho từ thông, hướng toàn bộ từ thông biến thiên này đi qua cuộn thứ cấp (có N2 vòng dây) và giảm thiểu thất thoát ra môi trường.

Bước 3: Cảm Ứng Điện Áp (Cuộn Thứ Cấp)

Theo định luật Faraday, khi từ thông biến thiên “quét” qua các vòng dây của cuộn thứ cấp, nó tạo ra một suất điện động cảm ứng, tức là sinh ra điện áp ở hai đầu cuộn thứ cấp.

Khi từ thông biến thiên (Φ) do cuộn sơ cấp tạo ra “quét” qua các vòng dây của cuộn thứ cấp, nó sẽ sinh ra một suất điện động cảm ứng (E) trong cuộn thứ cấp, theo đúng định luật Faraday:

Trong đó:

• E: Suất điện động cảm ứng (Volt).
• N: Số vòng dây của cuộn (trong trường hợp này là N2).
• dΦ/dt: Tốc độ biến thiên của từ thông theo thời gian.

Suất điện động này tạo ra điện áp U2 ở hai đầu cuộn thứ cấp.

Bước 4: Kết Nối Tải và Cung Cấp Dòng Điện

Khi có tải (thiết bị) nối vào cuộn thứ cấp, mạch kín được hình thành, suất điện động cảm ứng sẽ tạo ra dòng điện thứ cấp (I2) để cung cấp năng lượng cho tải hoạt động.

Khi một thiết bị (tải) được kết nối vào cuộn thứ cấp, một dòng điện thứ cấp (I2) sẽ xuất hiện, cung cấp năng lượng cho tải. Công suất truyền tải được bảo toàn (bỏ qua tổn thất), với P là công suất (W).

Ảnh Hưởng Của Tỷ Lệ Vòng Dây Đến Điện Áp

Tỷ lệ điện áp giữa hai cuộn dây tỷ lệ thuận với tỷ lệ số vòng dây. Nếu cuộn thứ cấp (N2) có nhiều vòng hơn cuộn sơ cấp (N1), máy sẽ tăng áp (U2 > U1). Ngược lại, nếu N2 < N1, máy sẽ hạ áp (U2 < U1).

Mối quan hệ cốt lõi nhất của máy biến áp nằm ở tỷ lệ giữa số vòng dây và điện áp. Trong điều kiện lý tưởng, chúng ta có công thức vàng:

Từ công thức này, máy biến áp được phân loại thành hai loại chính, tùy thuộc vào mục đích sử dụng trong hệ thống điện từ điện cao thế đến điện hạ thế.

Ngoài cách phân loại này, máy biến áp còn được chia theo cấu tạo như máy biến áp 1 pha và máy biến áp 3 pha, hoặc theo môi trường làm mát như máy biến áp khô và máy biến áp dầu (ví dụ: máy biến áp dầu Thibidi).

Lưu Ý Vận Hành và Bảo Vệ Máy Biến Áp

Để máy hoạt động an toàn, phải tuyệt đối tránh quá tải, kiểm soát nhiệt độ, bảo trì dầu (nếu có) và thường xuyên đo điện trở cách điện. Luôn sử dụng các hệ thống bảo vệ máy biến áp chuyên dụng.

Để máy biến áp hoạt động ổn định và an toàn, việc giám sát và bảo trì là bắt buộc. Nguyên lý hoạt động chỉ đúng khi các bộ phận được đảm bảo an toàn.

• Kiểm soát quá tải: Giữ dòng điện dưới công suất định mức. Vận hành quá tải (>110%) sẽ dẫn đến tăng nhiệt độ máy biến áp nghiêm trọng, có thể gây cháy dầu máy biến áp hoặc làm hỏng vật liệu cách điện.
• Bảo trì dầu cách điện: (Đối với máy biến áp dầu) Dầu có hai nhiệm vụ: làm mát và cách điện. Cần kiểm tra độ axit của dầu định kỳ và thực hiện lọc dầu máy biến áp khi cần.
• Kiểm tra cách điện: Trước khi khởi động, luôn phải đo điện trở cách điện giữa các cuộn dây và vỏ. Điện trở phải đạt giá trị tiêu chuẩn (thường >1MΩ) để đảm bảo không xảy ra ngắn mạch.
• Hệ thống bảo vệ: Máy biến áp luôn cần các hệ thống bảo vệ máy biến áp chuyên dụng, chẳng hạn như rơ-le so lệch, rơ-le quá dòng, và các thiết bị đóng cắt như Aptomat (CB).

Câu Hỏi Thường Gặp (FAQ) Về Hoạt Động Của Máy Biến Áp

Tại sao máy biến áp không hoạt động với dòng điện một chiều (DC)?

Không. Máy biến áp cần từ thông biến thiên mà chỉ dòng AC mới tạo ra được. Dòng DC tạo từ thông không đổi, không gây cảm ứng, và sẽ làm cháy cuộn sơ cấp do điện trở thấp.

Đáp: Đây là câu hỏi then chốt. Nguyên lý hoạt động dựa trên từ thông biến thiên. Dòng điện AC tạo ra từ thông liên tục thay đổi chiều và độ lớn, do đó sinh ra cảm ứng. Dòng điện DC chỉ tạo ra một từ trường ổn định (không biến thiên), do đó không thể cảm ứng điện áp ở cuộn thứ cấp. Nếu nối máy biến áp vào nguồn DC, cuộn sơ cấp sẽ hoạt động như một cuộn dây có điện trở rất thấp, gây ra dòng điện cực lớn và cháy cuộn dây.

Làm thế nào để tính công suất máy biến áp?

Công suất biểu kiến (S) tính bằng Volt-Ampe (VA), công suất thực (P) = S * cosφ. Khi chọn, luôn lấy công suất định mức (kVA) cao hơn công suất tải thực tế từ 10-20% để đảm bảo an toàn.

Đáp: Công suất máy biến áp thường được tính bằng đơn vị kVA (kilo Volt-Ampe), gọi là công suất biểu kiến (S). Công suất thực tế (P) mà tải tiêu thụ là P = S * cosφ (với cosφ là hệ số công suất). Khi lựa chọn, luôn chọn máy có công suất định mức cao hơn ít nhất 10-20% so với tổng công suất tải thực tế.

Tiếng ồn từ máy biến áp phát ra do đâu và xử lý thế nào?

Chủ yếu do hiện tượng từ giảo (lõi thép co dãn) và các lá thép bị lỏng. Cần kiểm tra, siết chặt bu-lông. Nếu ồn bất thường, có thể là do phóng điện cục bộ, cần gọi dịch vụ thí nghiệm điện ngay.

Đáp: Tiếng ồn (rung) chủ yếu là do hiện tượng từ giảo (sự co dãn của lõi thép khi từ thông đi qua) và các lá thép trong lõi bị lỏng. Cần kiểm tra và siết chặt các bu-lông gông từ. Nếu tiếng ồn lớn bất thường, đó có thể là dấu hiệu của sự cố nghiêm trọng hơn như phóng điện cục bộ (Partial Discharge), cần được dịch vụ thí nghiệm điện kiểm tra ngay lập tức.

Nếu bạn cần tư vấn thêm về các giải pháp bảo trì hoặc dịch vụ bảo trì máy biến áp chuyên nghiệp, đừng ngần ngại liên hệ nhé.
