Tổng Quan Về Nhà Máy Thủy Điện: Cấu Tạo, Nguyên Lý & Công Nghệ Vận Hành (Cập Nhật 2026)
Thời gian đọc: 15 phút | Chủ đề: Kỹ thuật điện & Năng lượng tái tạo
Nếu dòng điện là huyết mạch của nền kinh tế, thì các nhà máy thủy điện chính là những “trái tim” bền bỉ nhất, đã và đang đập không ngừng nghỉ để bơm năng lượng vào lưới điện quốc gia. Trong bối cảnh toàn cầu đang hướng tới mục tiêu Net Zero vào năm 2050, nhiều người lầm tưởng rằng điện gió hay năng lượng mặt trời sẽ thay thế hoàn toàn thủy điện. Nhưng với kinh nghiệm 20 năm trong ngành, tôi khẳng định rằng: Thủy điện vẫn là xương sống của an ninh năng lượng.
Tại bài viết này, KTH Electric sẽ cùng bạn “mổ xẻ” chi tiết cấu tạo, nguyên lý vận hành và những công nghệ kỹ thuật phức tạp bên trong một nhà máy thủy điện dưới góc nhìn của chuyên gia, đảm bảo tính thực tế và chuyên sâu nhất.
1. Nhà máy thủy điện là gì?
Nhà máy thủy điện (Hydroelectric Power Plant) là tổ hợp công trình công nghiệp chuyển đổi Thế năng của nước (tại hồ chứa) thành Động năng (qua ống dẫn), sau đó thành Cơ năng (tại tuabin) và cuối cùng là Điện năng (tại máy phát điện) để hòa vào lưới điện.
Về bản chất, đây là quá trình khai thác năng lượng tái tạo sạch. Để bạn dễ hình dung, hãy tưởng tượng quy trình này như một cuộc chạy tiếp sức của năng lượng:

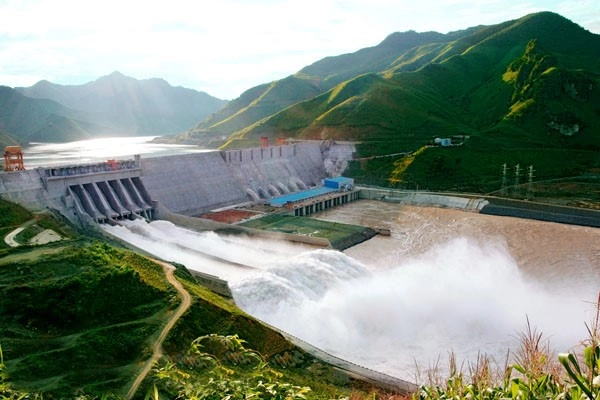

Tại Việt Nam, các “siêu thực thể” như Nhà máy thủy điện Sơn La (2.400 MW) hay Hòa Bình (1.920 MW) không chỉ là nhà máy điện, mà còn là những công trình trị thủy vĩ đại.
2. Vai trò chiến lược trong hệ thống điện
Thủy điện đóng vai trò “phủ đỉnh” phụ tải (Peaking Power) nhờ khả năng khởi động cực nhanh (vài phút), đồng thời hỗ trợ điều tần (giữ ổn định 50Hz) và điều áp cho hệ thống điện quốc gia tốt hơn nhiệt điện.
Chuyên viên tư vấn & Báo giá
Ms. Khuyên Bùi
Không chỉ đơn thuần là phát điện, thủy điện giải quyết các bài toán hóc búa của kỹ thuật điện mà các nguồn năng lượng khác khó thay thế:
- Khả năng “Phủ đỉnh” phụ tải: Khi nhu cầu điện tăng đột biến vào giờ cao điểm (17h – 20h), tuabin thủy điện có thể đạt công suất tối đa chỉ trong vài phút, đóng vai trò là “lực lượng phản ứng nhanh”.
- Hỗ trợ tần số và điện áp: Nhờ quán tính lớn của Rotor, các tổ máy thủy điện giúp giữ ổn định tần số 50Hz, giảm thiểu các sự cố sụt áp trên lưới điện diện rộng.
- Thủy lợi đa mục tiêu: Hồ chứa nước làm nhiệm vụ cắt lũ vào mùa mưa và xả nước tưới tiêu chống hạn vào mùa khô.
3. Cấu tạo chi tiết: Giải phẫu kỹ thuật nhà máy
Cấu tạo gồm 2 phần chính: (1) Hệ thống thủy công (Đập, Hồ chứa, Cửa nhận nước, Ống áp lực) tạo dòng chảy; và (2) Hệ thống cơ điện (Tuabin, Máy phát điện, Trạm biến áp) chuyển đổi năng lượng.
3.1. Hệ thống Thủy công (Civil Works)
Đây là phần công trình xây dựng khổng lồ (“Bộ khung xương”) nhằm mục đích tạo ra và dẫn hướng dòng năng lượng.
- Đập (Dam): Chắn ngang dòng sông, tạo cột nước áp lực (Head). Đập càng cao, công suất càng lớn. Có các loại như đập bê tông trọng lực (Sơn La) hoặc đập vòm.
- Đường ống áp lực (Penstock): Dẫn nước từ hồ chứa xuống nhà máy. Áp suất nước ở đây cực lớn, nên vật liệu phải là thép chịu lực đặc biệt hoặc bê tông cốt thép dự ứng lực (tương tự tiêu chuẩn chịu áp lực cao như PN16 trong công nghiệp).
3.2. Hệ thống Cơ khí Thủy lực (Trái tim nhà máy)
Nước áp lực cao sẽ đi vào Tuabin. Tùy thuộc vào Cột nước (H) và Lưu lượng (Q), kỹ sư sẽ chọn loại tuabin phù hợp:
| Loại Tuabin | Đặc điểm kỹ thuật | Ứng dụng |
|---|---|---|
| Tuabin Pelton | Dùng vòi phun bắn nước vào gáo. | Cột nước rất cao (>200m), lưu lượng nhỏ (vùng núi). |
| Tuabin Francis | Nước vào theo đường xoắn ốc. | Phổ biến nhất (60%), cột nước trung bình (Sơn La, Hòa Bình). |
| Tuabin Kaplan | Hình dáng giống chân vịt tàu thủy. | Cột nước thấp (<40m), lưu lượng nước lớn. |
4. Hệ thống thiết bị điện: Bộ não & Dây thần kinh
Hệ thống bao gồm Máy phát điện đồng bộ (tạo điện từ cảm ứng điện từ), Hệ thống kích từ (tạo từ trường cho Rotor) và Trạm biến áp tăng áp (nâng điện áp lên 110kV-500kV để truyền tải).
4.1. Máy phát điện đồng bộ (Synchronous Generator)
Trục tuabin nối cứng với trục máy phát. Cấu tạo gồm 2 phần chính mà kỹ sư điện phải nằm lòng:
- Rotor (Phần quay): Nam châm điện khổng lồ, được cấp dòng DC từ hệ thống kích từ.
- Stator (Phần tĩnh): Vành tròn chứa các cuộn dây đồng 3 pha.
- Nguyên lý: Theo định luật Faraday, khi từ trường Rotor quét qua Stator, nó sinh ra suất điện động xoay chiều. Tìm hiểu thêm về máy điện đồng bộ.
4.2. Hệ thống Kích từ & Trạm biến áp
Hệ thống kích từ (Excitation): Bơm dòng DC vào Rotor để điều chỉnh điện áp đầu ra và công suất phản kháng (Q).
Trạm biến áp tăng áp: Dòng điện từ đầu cực máy phát thường có điện trung thế (khoảng 13.8kV – 24kV). Để giảm tổn thất trên đường dây, nó phải đi qua máy biến áp truyền tải để nâng lên cao thế (110kV/220kV/500kV). Tại đây, bắt buộc phải có hệ thống chống sét và máy cắt khí SF6 để bảo vệ an toàn tối đa cho thiết bị đắt tiền.
5. Quy trình vận hành & Công nghệ mới
Quy trình khép kín: Tích nước (Hồ chứa) → Dẫn dòng (Penstock) → Quay máy (Tuabin) → Sinh điện (Máy phát) → Tăng áp (Trạm biến áp) → Truyền tải → Hoàn trả nước. Xu hướng mới là Thủy điện tích năng (pin khổng lồ).
Quy trình vận hành được kiểm soát nghiêm ngặt từ Trung tâm điều khiển (OCC). Sau khi phát điện, dòng điện sẽ đi qua đường dây truyền tải điện đến các trạm hạ áp địa phương.
Thủy điện tích năng: Xu hướng Quy hoạch điện VIII
Thuật ngữ “Pumped Storage Hydropower” đang rất nóng. Nó hoạt động như một cục pin khổng lồ:
- Giờ thấp điểm (đêm): Dùng điện dư thừa bơm nước từ hồ dưới lên hồ trên.
- Giờ cao điểm (chiều tối): Xả nước từ hồ trên xuống để phát điện khi nhu cầu điện năng tiêu thụ cao.
6. Câu hỏi thường gặp (FAQ)
Suất đầu tư khoảng 25-35 tỷ VNĐ/1MW. Thủy điện khác nhiệt điện ở tính linh hoạt cao. An toàn đập được giám sát 24/7.
Q1: Chi phí xây dựng 1MW thủy điện là bao nhiêu?
Tùy địa hình và công nghệ, suất đầu tư dao động khoảng 25 – 35 tỷ VNĐ cho 1MW. Nếu bạn cần tư vấn về tủ điện trung thế hay vật tư đấu nối, chi phí sẽ chiếm khoảng 10-15% tổng mức đầu tư.
Q2: Tôi cần bảo trì trạm biến áp nhà máy thủy điện bao lâu một lần?
Theo quy định và khuyến cáo kỹ thuật, bạn nên thực hiện dịch vụ bảo trì trạm biến áp định kỳ 6 tháng/lần (tiểu tu) và 2 năm/lần (đại tu) để đảm bảo hiệu suất và an toàn.
Kết Luận & Liên Hệ
Nhà máy thủy điện là minh chứng cho trí tuệ con người trong việc hòa hợp và tận dụng sức mạnh thiên nhiên. Hy vọng bài viết đã cung cấp cho bạn cái nhìn toàn cảnh.
