Phân Biệt Hệ Thống Điện Nhẹ Và Điện Nặng (ELV) – Chi Tiết 2025

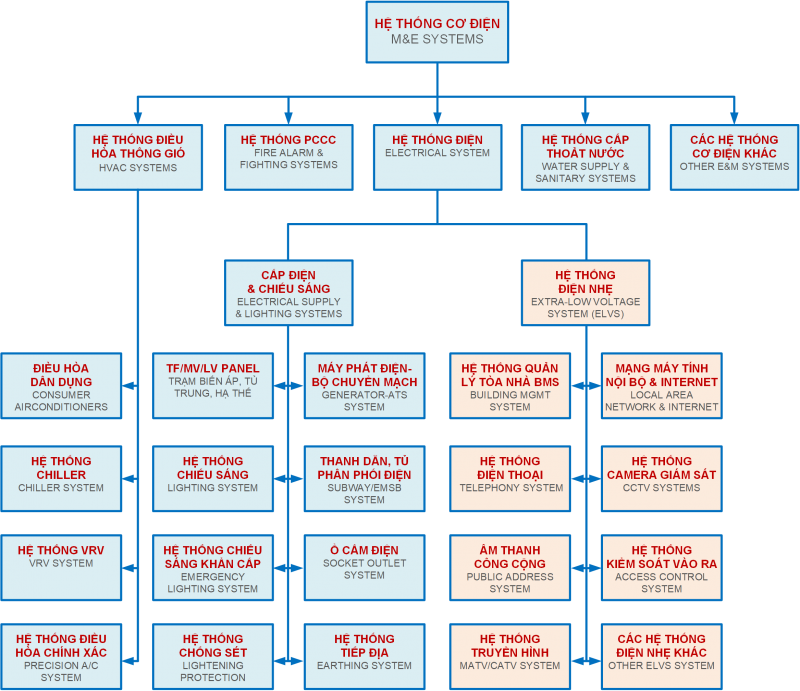

Trong bất kỳ công trình xây dựng nào, từ nhà máy đến tòa nhà văn phòng, hệ thống điện luôn được chia làm hai phần cốt lõi: Hệ thống điện nặng và Hệ thống điện nhẹ (ELV). Mặc dù điện nhẹ thường chỉ chiếm 10-20% giá trị, nó lại là yếu tố quyết định chất lượng vận hành và tiện nghi thông minh của toàn bộ công trình.
Là một nhà thầu cơ điện (M&E) chuyên nghiệp, KTH Electric sẽ phân biệt rõ ràng hai hệ thống này để giúp bạn có cái nhìn tổng quan và chính xác nhất, cập nhật theo xu hướng công nghệ 2025.
Hệ Thống Điện Nặng Là Gì? (Main Power Supply)
Hệ thống điện nặng là hệ thống cung cấp và phân phối nguồn điện áp cao (3 pha 380V hoặc 1 pha 220V) cho các tải công suất lớn như máy móc sản xuất, chiếu sáng, và điều hòa không khí.
Hệ thống điện nặng là hệ thống cung cấp và phân phối nguồn điện áp cao, chịu trách nhiệm cho các tải công suất lớn. Nó sử dụng các thiết bị xử lý nguồn chính 3 pha 380V hoặc 1 pha 220V, đảm bảo mọi hoạt động cơ bản được duy trì.
Cách Hoạt Động Của Hệ Thống Điện Nặng
Hệ thống này nhận điện từ lưới quốc gia qua máy biến áp, sau đó phân phối qua tủ điện tổng (MSB) và các thiết bị đóng cắt (ACB, MCCB) để cấp nguồn cho các tải tiêu thụ.
Chi tiết cách hoạt động bao gồm 3 bước chính:
- Tiếp Nhận Nguồn: Nhận điện từ lưới quốc gia (với các cấp điện áp khác nhau) thông qua máy biến áp hạ thế, thường là từ 24kV xuống 0.4kV.
- Phân Phối Chính: Nguồn điện đi qua tủ điện tổng (MSB) và các thiết bị đóng cắt chủ lực như Máy cắt không khí (ACB) hoặc MCCB.
- Cấp Tải: Phân phối điện đến các tủ nhánh (DB) để cung cấp cho tải tiêu thụ, bao gồm:
- Máy móc sản xuất, động cơ.
- Hệ thống chiếu sáng.
- Hệ thống điều hòa không khí (HVAC).
- Hệ thống chống sét và tiếp địa.
Lợi Ích & Cập Nhật 2025
- Lợi ích: Đảm bảo nguồn điện ổn định, liên tục cho các hoạt động cốt lõi.
- Cập nhật 2025: Tích hợp các hệ thống giám sát năng lượng (PME) và smart grid, cho phép giám sát điện năng tiêu thụ từ xa và tối ưu hóa chi phí vận hành.
Hệ Thống Điện Nhẹ Là Gì? (Extra Low Voltage – ELV)
Hệ thống điện nhẹ (ELV) hoạt động ở điện áp thấp (dưới 35V AC hoặc 60V DC), tập trung vào việc quản lý, truyền tải thông tin, dữ liệu và đảm bảo an ninh (như camera, mạng LAN, báo cháy).
Hệ thống điện nhẹ (ELV) hoạt động ở mức điện áp thấp (dưới 35V AC hoặc 60V DC), tập trung vào việc quản lý, truyền tải thông tin và dữ liệu, thay vì cung cấp công suất lớn.
Cách Hoạt Động Và Ứng Dụng Của Hệ Thống Điện Nhẹ
Hệ thống ELV nhận nguồn đã được giảm áp từ điện nặng, sau đó kết nối và truyền dữ liệu cho các thiết bị đầu cuối như camera, sensor, thiết bị mạng và hệ thống báo cháy.
Hệ thống ELV nhận nguồn đã được giảm áp (qua converter) từ điện nặng và kết nối các thiết bị đầu cuối. Quy trình thi công điện nhẹ đòi hỏi sự tỉ mỉ cao. Các ứng dụng phổ biến bao gồm:
- Camera Giám Sát (CCTV): Đảm bảo an ninh cho tòa nhà, nhà máy.
- Mạng LAN/WAN: Hệ thống mạng nội bộ và Internet, thường sử dụng cáp quang để truyền dữ liệu tốc độ cao.
- Báo Cháy Tự Động: Phát hiện và cảnh báo sự cố hỏa hoạn.
- Kiểm Soát Ra Vào (Access Control): Quản lý quyền truy cập bằng thẻ từ, vân tay.
- Âm Thanh Công Cộng (PA): Hệ thống loa thông báo.
- Quản Lý Tòa Nhà (BMS): Tích hợp và điều khiển các hệ thống cơ điện khác.
- Truyền Tín Hiệu: Truyền tải tín hiệu analog và digital cho các hệ thống đo lường.
Lợi Ích & Cập Nhật 2025
- Lợi ích: An toàn (do điện áp thấp), linh hoạt, và là nền tảng của mọi hệ thống thông minh.
- Cập nhật 2025: Trí tuệ nhân tạo (AI) được tích hợp để tự động hóa các cảnh báo an ninh, phân tích hành vi, và tối ưu hóa dữ liệu vận hành.
Phân Biệt Chi Tiết Hệ Thống Điện Nặng Và Điện Nhẹ
Điểm khác biệt cốt lõi: Điện nặng cung cấp NĂNG LƯỢNG (Công suất, 220-380V) cho hoạt động cơ bản, trong khi điện nhẹ quản lý THÔNG TIN (Dữ liệu, <60V DC) và an ninh.
Bảng dưới đây tóm tắt các điểm khác biệt chính yếu nhất giữa hai hệ thống:
| Yếu tố | Hệ thống điện nặng (Main Power) | Hệ thống điện nhẹ (ELV) |
|---|---|---|
| Nguồn điện | 220V AC (1 pha) – 380V AC (3 pha) | <35V AC hoặc <60V DC |
| Hạng mục | Phân phối điện, trạm biến áp, chiếu sáng, truyền tải. | Camera, mạng LAN/WAN, báo cháy, kiểm soát ra vào, BMS. |
| Components | Máy biến áp 3 pha, cáp hạ thế, Aptomat (MCB/MCCB), Busway, Tủ điện. | Thiết bị mạng, server, sensor, cáp quang, đầu thu, cáp dữ liệu. |
| Quy mô | Công suất lớn (kW, MW), kích thước lớn. | Công suất nhỏ (W, mW), linh hoạt, thiên về dữ liệu. |
| Tỷ trọng | 80-90% giá trị điện của công trình. | 10-20%, nhưng quyết định chất lượng và sự thông minh. |
| Ưu điểm | Cung cấp nguồn ổn định, chịu tải lớn. | An toàn dữ liệu, linh hoạt, nền tảng công nghệ. |
| Nhược điểm | Chi phí đầu tư cao, rủi ro an toàn cao hơn. | Phụ thuộc hoàn toàn vào nguồn từ điện nặng. |
Ứng Dụng Tích Hợp Và Cập Nhật 2025
Xu hướng 2025 là tích hợp IoT, nơi điện nhẹ (ELV) sử dụng các giải pháp giám sát thông minh để thu thập dữ liệu và tối ưu hóa việc sử dụng năng lượng từ hệ thống điện nặng, giảm lãng phí.
Trong các công trình hiện đại, hai hệ thống này không hoạt động độc lập mà tích hợp chặt chẽ. Điện nặng cung cấp “sức mạnh” (năng lượng) và điện nhẹ cung cấp “trí tuệ” (quản lý).
- Cập nhật 2025: Xu hướng rõ rệt là tích hợp IoT. Hệ thống điện nhẹ (ELV) sử dụng các giải pháp giám sát năng lượng để thu thập dữ liệu từ hệ thống điện nặng. Dữ liệu này giúp phát hiện lãng phí, dự đoán lỗi và giảm thất thoát năng lượng tới 20%.
- Tránh sai lầm: Không bao giờ lẫn lộn components (ví dụ: dùng cáp điện nặng cho mạng dữ liệu sẽ gây hỏng thiết bị). Luôn kiểm tra kỹ điện áp trước khi lắp đặt.
- Bảo trì: Việc bảo trì hệ thống điện định kỳ cho cả hai là bắt buộc để đảm bảo vận hành, bao gồm bảo trì máy biến áp và bảo trì tủ điện hạ thế.
Câu Hỏi Thường Gặp (FAQ)
- 1. Điện nhẹ hoạt động ở điện áp bao nhiêu là an toàn?
- Điện nhẹ (ELV) hoạt động dưới 35V AC hoặc 60V DC. Đây được coi là mức điện áp an toàn cho con người và các thiết bị dữ liệu nhạy cảm.
- 2. Hệ thống điện nặng bao gồm những gì?
- Bao gồm các thiết bị chính như tủ điện công nghiệp, máy biến áp, cáp phân phối động lực, và các thiết bị bảo vệ như Aptomat chống giật.
- 3. Tại sao điện nhẹ quan trọng dù tỷ trọng đầu tư nhỏ?
- Vì điện nhẹ quyết định toàn bộ chất lượng vận hành, an ninh (camera, báo cháy) và trí tuệ (BMS, mạng) của công trình. Một tòa nhà không có hệ thống ELV tốt chỉ là một “cái vỏ” bê tông.
- 4. Có thể tích hợp hai hệ thống này không?
- Có, chúng luôn được tích hợp. Điện nặng cung cấp nguồn cho điện nhẹ thông qua các bộ chuyển đổi (converter/adapter) giảm áp.
- 5. Cập nhật 2025 cho hai hệ thống này là gì?
- AI và IoT. AI dùng cho điện nhẹ để tự động hóa an ninh, trong khi IoT được dùng để giám sát và tối ưu hóa công suất phản kháng và năng lượng tiêu thụ từ hệ thống điện nặng.
Tuyên bố miễn trừ: Bài viết này dựa trên dữ liệu từ các nguồn uy tín và kinh nghiệm của KTH Electric, cập nhật đến năm 2025. Đây không phải là lời khuyên chuyên môn thay thế. Vui lòng tham khảo ý kiến kỹ sư có chuyên môn cho dự án cụ thể của bạn.
