Phân Biệt Tụ Bù Ngang & Tụ Bù Dọc: Nguyên Lý & Ứng Dụng 2025
Trong vận hành hệ thống điện, việc lựa chọn Bù Ngang Shunt Compensation hay Bù Dọc Series Compensation quyết định trực tiếp đến sự ổn định điện áp và chi phí vận hành. Dù cùng mục đích là cải thiện chất lượng điện năng, nhưng cơ chế hoạt động của chúng hoàn toàn trái ngược nhau.
Bài viết này của KTH Electric sẽ giúp bạn phân biệt rõ ràng để áp dụng đúng cho hệ thống của mình, tránh lãng phí đầu tư.

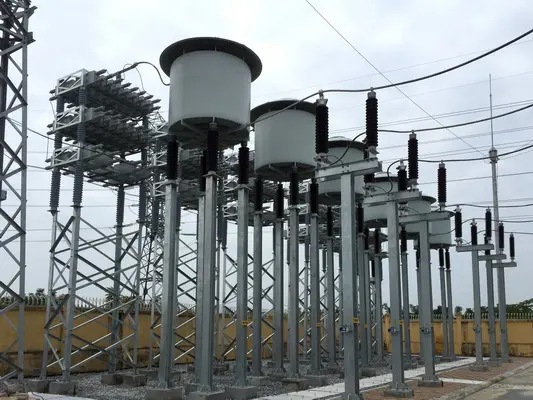

Tụ Bù Ngang Là Gì? Shunt Capacitor
Tụ bù ngang là phương pháp mắc tụ song song với tải, được sử dụng trong 99% các nhà máy và lưới điện phân phối. Mục đích chính là nâng cao hệ số Cosφ để tránh bị phạt tiền và giảm tổn thất điện năng.
Định nghĩa:
Tụ bù ngang là phương pháp mắc các tụ điện song song shunt với tải tiêu thụ hoặc thanh cái của trạm biến áp. Đây là phương pháp bù công suất phản kháng phổ biến nhất hiện nay gần như 100% các tủ tụ bù hạ thế tại nhà xưởng là loại này.
Cơ chế hoạt động:
Tụ bù ngang phát ra công suất phản kháng
ngay tại chỗ để cấp cho tải cảm động cơ, biến áp. Điều này giúp giảm lượng công suất phản kháng phải truyền tải từ nguồn đến tải, từ đó giảm tổn thất điện năng.
Đặc điểm kỹ thuật:
- Phụ thuộc điện áp: Công suất phát ra của tụ tỷ lệ thuận với bình phương điện áp
. Nếu điện áp lưới tụt, hiệu quả bù sẽ giảm mạnh. - Vị trí lắp: Thường đặt tại trạm biến áp phân phối hoặc ngay tại đầu cực động cơ.
Ưu điểm & Nhược điểm:
- ✅ Nâng cao hệ số Cosφ: Giúp doanh nghiệp tránh bị phạt tiền điện lực. Xem thêm cách tính chọn tụ bù.
- ✅ Giảm tổn thất công suất: Giảm dòng điện chạy trên đường dây
. - ✅ Chi phí thấp: Cấu tạo đơn giản, dễ lắp đặt và bảo trì hệ thống điện.
- ❌ Rủi ro quá áp: Khi non tải, nếu không cắt tụ bù ra, điện áp sẽ dâng cao gây hỏng thiết bị.

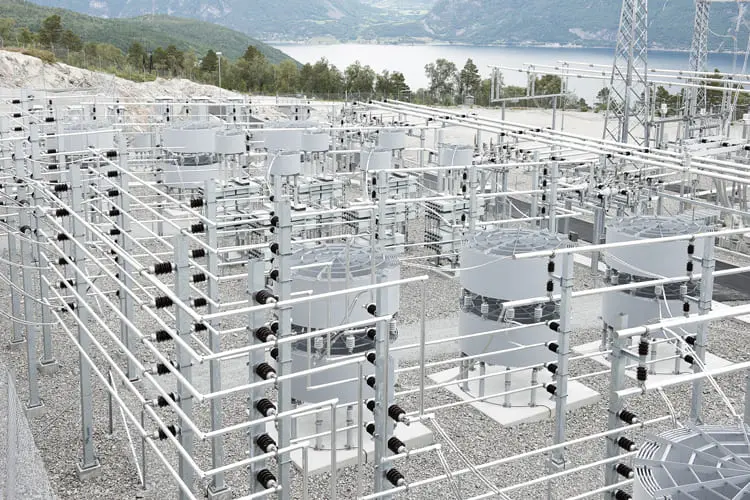

Tụ Bù Dọc Là Gì? Series Capacitor
Tụ bù dọc là phương pháp mắc tụ nối tiếp trên đường dây, chủ yếu dùng cho lưới điện cao thế truyền tải đi xa như đường dây 500kV. Nó giúp giảm tổng trở đường dây, tăng khả năng tải điện và tự động điều chỉnh theo dòng tải.
Định nghĩa:
Tụ bù dọc là phương pháp mắc các tụ điện nối tiếp series trên đường dây truyền tải. Phương pháp này chủ yếu dùng cho các đường dây điện cao thế dài như đường dây 500kV Bắc – Nam để giảm tổng trở đường dây.
Cơ chế hoạt động:
Tụ bù dọc sinh ra dung kháng
để triệt tiêu bớt cảm kháng
vốn có của đường dây dẫn dài. Điều này làm giảm sụt áp và tăng khả năng tải điện đi xa.
Đặc điểm kỹ thuật:
- Tự điều chỉnh: Công suất bù tỷ lệ với bình phương dòng điện tải
. Tức là tải càng nặng, tụ bù dọc càng hoạt động mạnh. Đây là tính năng “tự động” tuyệt vời. - Vị trí lắp: Trên các đường dây truyền tải điện đi xa.
Ưu điểm & Nhược điểm:
- ✅ Ổn định điện áp tuyệt vời: Giảm sụt áp cuối nguồn cực kỳ hiệu quả tốt hơn bù ngang.
- ✅ Tăng giới hạn truyền tải: Giúp đường dây tải được nhiều điện hơn mà không bị mất ổn định.
- ❌ Dòng ngắn mạch lớn: Khi xảy ra sự cố, dòng ngắn mạch qua tụ rất lớn, dễ gây nổ tụ.
- ❌ Bảo vệ phức tạp: Cần các thiết bị bảo vệ đắt tiền khe hở phóng điện, MOV.
Bảng So Sánh Trực Diện: Nên Chọn Loại Nào?
Nếu bạn là chủ nhà máy, hãy chọn Tụ Bù Ngang để tiết kiệm chi phí và nâng Cosφ. Tụ Bù Dọc chỉ dành cho các công ty truyền tải điện quốc gia với chi phí đầu tư rất lớn.
Để dễ dàng quyết định, bạn hãy tham khảo bảng so sánh kỹ thuật dưới đây:
| Tiêu chí | Tụ Bù Ngang Shunt | Tụ Bù Dọc Series |
|---|---|---|
| Cách đấu nối | Song song với tải | Nối tiếp với đường dây |
| Mục đích chính | Nâng cao hệ số Cosφ, giảm tiền điện | Giảm sụt áp, tăng khả năng truyền tải xa |
| Hiệu quả bù | Phụ thuộc Điện áp  |
Phụ thuộc Dòng tải  |
| Khi ngắn mạch | Dòng ngắn mạch giảm nhẹ | Dòng ngắn mạch tăng cao Nguy hiểm |
| Chi phí | Thấp Rẻ | Rất cao Đắt |
| Ứng dụng | Nhà máy, Xí nghiệp, Trạm phân phối | Đường dây truyền tải cao thế, siêu cao thế |
Mở Rộng: Kháng Bù Ngang Là Gì? Shunt Reactor
Kháng bù ngang là thiết bị “đối nghịch” với tụ bù. Nó tiêu thụ bớt công suất phản kháng dư thừa trên đường dây dài khi non tải để ngăn chặn hiện tượng quá áp Hiệu ứng Ferranti.
Trái ngược với Tụ bù sinh ra Q, Kháng bù ngang là thiết bị dùng để tiêu thụ bớt Q.
Tại sao lại cần tiêu thụ bớt?
Trên các đường dây cao thế dài, khi non tải ban đêm hoặc hở mạch, dung dẫn của đường dây sẽ sinh ra lượng công suất phản kháng khổng lồ, khiến điện áp cuối nguồn dâng lên rất cao Hiệu ứng Ferranti.
Lúc này, ta cần đóng Kháng bù ngang vào để “hút” bớt lượng Q dư thừa này, kéo điện áp xuống mức an toàn. Tìm hiểu thêm về Cuộn kháng trung thế.
Kết Luận & Lời Khuyên Thực Tế
Hãy kiểm tra hóa đơn tiền điện và chất lượng điện áp cuối nguồn. Nếu bị phạt Cosφ -> Lắp tụ bù ngang. Nếu sụt áp quá mức -> Kiểm tra tiết diện dây hoặc lắp thêm trạm biến áp vì bù dọc không khả thi cho dân dụng.
- Nếu bạn là chủ doanh nghiệp/quản lý nhà máy: Bạn chỉ cần quan tâm đến Tụ Bù Ngang. Hãy lắp tủ tụ bù tự động APFC mắc song song tại trạm biến áp hoặc tủ động lực để giữ Cosφ > 0.9. Đừng quên lắp thêm cuộn kháng lọc sóng hài để bảo vệ tụ.
- Nếu bạn là kỹ sư thiết kế lưới điện truyền tải: Bạn sẽ cần cân nhắc phối hợp cả Bù Dọc để giảm tổng trở đường dây dài và Kháng Bù Ngang để chống quá áp khi non tải.
Hành động ngay:
Kiểm tra hệ thống điện của bạn. Nếu điện áp cuối nguồn bị sụt quá thấp khi tải nặng, hãy kiểm tra lại tiết diện dây dẫn hoặc cân nhắc đặt thêm trạm biến áp. Nếu chỉ bị phạt Cosφ, hãy lắp ngay tụ bù ngang.
Cần tư vấn sơ đồ lắp đặt tụ bù tối ưu chi phí? Hãy liên hệ đội ngũ kỹ thuật KTH Electric để được hỗ trợ khảo sát và đánh giá hệ thống điện miễn phí.
*Bài viết được thực hiện bởi KTH Electric – Chuyên gia giải pháp chất lượng điện năng.*
