PN16 Là Gì? Giải Mã Ký Hiệu PN Và Ứng Dụng Trong Ống Công Nghiệp

Trong bất kỳ hệ thống đường ống công nghiệp, hệ thống PCCC hay cấp nước nhà máy, bạn sẽ luôn thấy các ký hiệu như PN10, PN16, PN25 được khắc trên van và mặt bích. Hiểu sai các thông số này có thể dẫn đến rò rỉ, vỡ ống, hoặc lãng phí chi phí nghiêm trọng.

Vậy PN16 là gì và tại sao nó lại quan trọng đến vậy? Bài viết này sẽ giải mã toàn bộ về ký hiệu PN, các mức áp suất thông dụng và ứng dụng thực tế của PN16 trong kỹ thuật cơ điện.

PN (Pressure Nominal) Là Gì?

PN (Pressure Nominal) là Áp suất danh nghĩa, một hệ thống phân loại tiêu chuẩn của Châu Âu (như EN 1092-1) dùng để chỉ áp suất làm việc tối đa (tính bằng bar) mà một thiết bị đường ống (van, ống, mặt bích) có thể chịu được một cách liên tục ở nhiệt độ tiêu chuẩn 20°C.

Về cơ bản, PN chỉ ra áp suất làm việc tối đa (tính bằng bar) mà thiết bị có thể chịu được một cách liên tục ở nhiệt độ tiêu chuẩn 20°C.

Bạn có thể hiểu đơn giản: Tương tự như Điện áp là gì (Voltage) là thông số định danh cho thiết bị điện, thì PN là thông số định danh cho áp suất của thiết bị đường ống.

• Ví dụ: Ký hiệu PN16 có nghĩa là thiết bị được thiết kế để hoạt động an toàn ở áp suất lên đến 16 bar.
• Đơn vị: 1 bar xấp xỉ 1.02 kg/cm² hoặc 14.5 PSI.

Các Mức Độ PN Thông Dụng Trong Hệ Thống Ống Nước Công Nghiệp

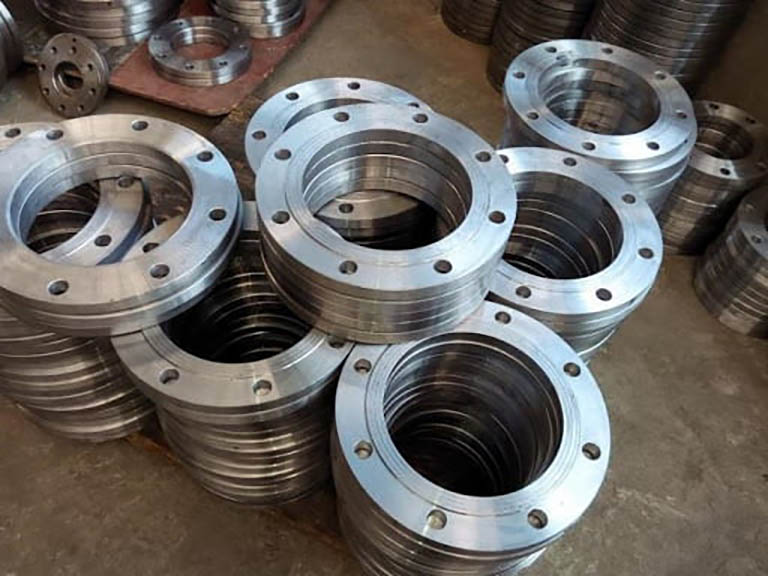

Ký hiệu PN luôn được khắc rõ trên thân van, mặt bích hoặc ống để dễ dàng nhận diện. Việc lựa chọn đúng mức PN là tối quan trọng, đặc biệt là trong các hệ thống M&E (Cơ điện) phức tạp, để đảm bảo an toàn và hiệu suất vận hành.

Nguyên tắc vàng là áp suất hoạt động của hệ thống (working pressure) không bao giờ được vượt quá định mức PN của thiết bị.

Dưới đây là bảng phân loại các mức PN phổ biến và ứng dụng của chúng (cập nhật 2026):

Khuyến nghị chuyên gia: Để đảm bảo an toàn, luôn chọn mức PN cao hơn ít nhất 20% so với áp suất vận hành tối đa dự kiến của hệ thống.

Phân Tích Chuyên Sâu: PN16 Là Gì?

PN16 là thông số chỉ khả năng chịu áp suất làm việc tối đa 16 bar (tương đương 232 PSI) tại nhiệt độ môi trường tiêu chuẩn 20°C. Yếu tố then chốt là khả năng chịu áp này sẽ bị giảm (gọi là “derating”) khi nhiệt độ của môi chất (như nước nóng, hơi nước) tăng lên đáng kể.

Như đã định nghĩa, PN16 là thông số chỉ khả năng chịu áp suất làm việc tối đa 16 bar (tương đương 232 PSI) ở nhiệt độ tiêu chuẩn 20°C.

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

Tuy nhiên, có hai yếu tố then chốt mà các kỹ sư phải nắm rõ:

1. Yếu tố Nhiệt độ (Derating):

Đây là chi tiết “bẫy” mà nhiều người bỏ qua. Áp suất danh nghĩa PN16 chỉ đúng ở 20°C. Khi nhiệt độ của môi chất (nước nóng, hơi nước, hóa chất) tăng lên, khả năng chịu áp lực của vật liệu sẽ giảm xuống (gọi là “derating”).

• Ví dụ: Một mặt bích thép PN16 ở 20°C chịu được 16 bar, nhưng ở 100°C có thể chỉ chịu được 11-12 bar. Ở 200°C, con số này có thể giảm xuống dưới 10 bar.

2. Kiểm định (Testing):

Theo tiêu chuẩn, để đảm bảo an toàn, các thiết bị PN16 thường phải vượt qua bài kiểm tra áp lực thủy tĩnh (hydraulic test) ở mức 1.5 lần áp suất danh nghĩa.

• Công thức test: Áp lực test = 1.5 x PN = 1.5 x 16 = 24 bar.

Ứng Dụng Của PN16 Trong Hệ Thống Công Nghiệp

Thiết bị PN16 là lựa chọn cực kỳ phổ biến trong các hệ thống đòi hỏi độ tin cậy và khả năng chịu áp lực cao.

1. Hệ thống cấp nước và xử lý nước thải công nghiệp:

Đây là ứng dụng phổ biến nhất. Các đường ống chính vận chuyển nước sạch đến nhà máy hoặc xử lý nước thải áp lực cao từ các quy trình sản xuất. Đây là hạng mục quan trọng khi thi công điện nhà xưởng và xây dựng hạ tầng.

2. Hệ thống HVAC và Lò hơi (Boiler):

Các hệ thống sưởi, thông gió và điều hòa không khí (HVAC) quy mô lớn sử dụng van và ống PN16 để vận chuyển nước nóng (hot water) hoặc hơi nước (steam) cho lò hơi và các bộ trao đổi nhiệt.

3. Hệ thống PCCC (Phòng cháy chữa cháy):

Các hệ thống vòi phun (sprinkler) và đường ống cứu hỏa luôn duy trì áp suất cao để sẵn sàng hoạt động. Tiêu chuẩn PN16 đảm bảo độ tin cậy cho hệ thống an toàn này, tương tự như tầm quan trọng của PCCC trạm biến áp.

4. Công nghiệp Hóa chất và Chế biến:

Đối với các đường ống dẫn hóa chất không quá ăn mòn hoặc dầu thủy lực, van và ống inox PN16 (vật liệu 304/316) được ưu tiên sử dụng.

Lưu Ý Quan Trọng Khi Lắp Đặt Và Sử Dụng PN16

Lắp đặt sai kỹ thuật có thể làm hỏng thiết bị PN16 ngay cả khi đã chọn đúng. Dưới đây là các lưu ý kỹ thuật quan trọng:

• Chọn đúng vật liệu: Đảm bảo vật liệu (Inox, Thép, HDPE) tương thích với môi chất (hóa chất, nước sạch, nước nóng).
• Kỹ thuật siết bulong: Khi lắp mặt bích, phải siết các bulong theo thứ tự đối xứng (kiểu ngôi sao) và sử dụng cờ lê lực (torque wrench) để đảm bảo lực siết đồng đều, tránh làm méo mó gasket.
• Sử dụng Gasket (Ron) phù hợp: Gasket (ví dụ: EPDM, PTFE, NBR) là bộ phận làm kín. Phải chọn loại gasket chịu được cả áp suất và nhiệt độ, hóa chất của hệ thống.
• Kiểm tra nhiệt độ vận hành: Tuyệt đối không vận hành hệ thống ở nhiệt độ vượt quá giới hạn “derating” của vật liệu.
• Test áp lực hệ thống: Luôn thực hiện test áp (thường là 1.5 lần áp làm việc) trong ít nhất 2 giờ (lên đến 24 giờ) trước khi đưa hệ thống vào vận hành chính thức.

Câu Hỏi Thường Gặp (FAQ)

PN16 khác PN10 như thế nào?

PN16 chịu được áp suất tối đa 16 bar, trong khi PN10 chỉ chịu được 10 bar. Về mặt vật lý, thiết bị PN16 (như mặt bích) thường dày hơn, nặng hơn và sử dụng bulong lớn hơn so với PN10 để chịu được áp lực cao hơn.

Làm thế nào kiểm tra PN16 có phù hợp với hệ thống của tôi không?

Bạn cần đo áp suất vận hành tối đa (peak pressure) của hệ thống bằng đồng hồ đo áp (manometer). Nếu áp suất này luôn thấp hơn 16 bar (và đã tính cả yếu tố derating nhiệt độ), thì PN16 là phù hợp.

PN16 dùng cho nước nóng được không?

Được, nhưng phải tra cứu biểu đồ derating của nhà sản xuất. Ví dụ, ở 120°C, khả năng chịu áp của nó có thể giảm xuống chỉ còn 10-11 bar. Luôn kiểm tra kỹ thông số này.

PN là thuật ngữ gì?

PN là một trong nhiều từ vựng tiếng Anh chuyên ngành điện và cơ khí, viết tắt của Pressure Nominal. Hiểu đúng các thuật ngữ này là yêu cầu bắt buộc đối với kỹ sư M&E.
