Một giờ hệ thống tủ điện hạ thế (LV Switchgear) ngừng hoạt động có thể gây thiệt hại hàng tỷ đồng cho một dây chuyền sản xuất. Tuy nhiên, nhiều doanh nghiệp vẫn đang vận hành hệ thống điện của mình với những rủi ro tiềm ẩn: các kết nối lỏng lẻo, bụi bẩn tích tụ, hoặc các thiết bị bảo vệ (như ACB, Rơ le) không còn khả năng tác động chính xác khi xảy ra sự cố.

Bảo trì tủ điện hạ thế không chỉ là “lau chùi”. Đó là một hoạt động kỹ thuật phức tạp, đòi hỏi chuyên môn sâu và tuân thủ nghiêm ngặt các tiêu chuẩn an toàn.

Tại KTH ELECTRIC, chúng tôi tin rằng bảo trì là khoa học. Bài viết này sẽ phân tích chi tiết quy trình 9 bước bảo trì chuẩn chuyên gia, giúp doanh nghiệp của bạn chuyển từ “bảo trì phản ứng” (chờ sự cố) sang “bảo trì dự đoán”, đảm bảo an toàn tuyệt đối và hiệu suất vận hành tối đa.

Tại sao Bảo trì Tủ điện Hạ thế là Yêu cầu Bắt buộc?

Việc bảo trì tủ điện hạ thế là yêu cầu bắt buộc để đảm bảo an toàn tính mạng con người, giảm thiểu thời gian chết (downtime) gây thiệt hại kinh tế, tối ưu hóa tuổi thọ thiết bị và tuân thủ các quy định pháp lý của Việt Nam (như Thông tư 33/2015/TT-BCT).

Nhiều kỹ sư vận hành xem việc bảo trì định kỳ là một chi phí. Nhưng thực tế, đó là một khoản đầu tư bắt buộc để bảo vệ các tài sản giá trị hơn nhiều.

• An toàn Con người: Hệ thống điện hạ thế khi gặp sự cố (ngắn mạch, chạm đất) có thể gây ra hồ quang điện (arc flash) với nhiệt độ cực cao, đe dọa trực tiếp tính mạng kỹ sư vận hành.
• Giảm thiểu Thời gian chết (Downtime): Một máy cắt ACB không tác động kịp thời có thể làm hỏng toàn bộ thanh cái (busbar) hoặc máy biến áp, khiến nhà máy ngưng hoạt động hàng tuần lễ.
• Tối ưu hóa Tuổi thọ Thiết bị: Bụi bẩn, độ ẩm và các kết nối lỏng lẻo là nguyên nhân hàng đầu gây ra quá nhiệt và suy giảm cách điện, làm giảm đáng kể tuổi thọ của thiết bị.
• Tuân thủ Pháp lý: Tại Việt Nam, các quy định về kiểm định an toàn kỹ thuật (như Thông tư 33/2015/TT-BCT) quy định rõ ràng đối với các thiết bị điện, trong đó có hệ thống tủ phân phối và máy cắt.

Phân loại Phương pháp Bảo trì: Dự phòng, Có điều kiện & Dự đoán

Có 3 phương pháp bảo trì chính: Bảo trì Phòng ngừa (PM) theo lịch cố định, Bảo trì Có điều kiện (CBM) dựa trên chỉ số vượt ngưỡng, và Bảo trì Dự đoán (PdM) sử dụng công nghệ (như camera nhiệt) để dự báo hỏng hóc.

Để tối ưu hóa chi phí và hiệu quả, KTH ELECTRIC áp dụng chiến lược bảo trì kết hợp:

1. Bảo trì Phòng ngừa (Preventive Maintenance – PM): Được thực hiện theo lịch cố định (ví dụ: 6 tháng hoặc 1 năm/lần), bất kể tình trạng thiết bị. Bao gồm: Vệ sinh, siết lực, kiểm tra cơ bản.
2. Bảo trì Có điều kiện (Condition-Based Maintenance – CBM): Thực hiện khi một chỉ số nào đó vượt ngưỡng (ví dụ: nhiệt độ tăng cao, rơ le báo lỗi).
3. Bảo trì Dự đoán (PdM): [MỚI] Đây là cấp độ cao nhất. Sử dụng các công nghệ (như camera nhiệt, phân tích rung động) để liên tục giám sát sức khỏe hệ thống điện và dự đoán khi nào một thiết bị sắp hỏng để lên kế hoạch sửa chữa.

Một chiến lược bảo trì hiệu quả là sự kết hợp của cả ba phương pháp trên.

Quy trình 9 Bước Bảo trì Tủ điện Hạ thế Chuẩn Kỹ thuật tại KTH ELECTRIC

Quy trình 9 bước chuẩn kỹ thuật bao gồm: (1) Chuẩn bị An toàn LOTO, (2) Kiểm tra Nhiệt & Ngoại quan, (3) Vệ sinh Công nghiệp, (4) Siết lực & Bôi trơn, (5) Thí nghiệm Cách điện, (6) Thí nghiệm Máy cắt, (7) Thí nghiệm Rơ le, (8) Kiểm tra Vận hành, và (9) Lập Biên bản.

Đây là quy trình bảo trì hệ thống điện toàn diện mà các kỹ sư của KTH ELECTRIC áp dụng tại mọi dự án, đảm bảo không bỏ sót bất kỳ rủi ro nào.

Bước 1: Khảo sát & Chuẩn bị An toàn (LOTO)

Bước 1 là bước an toàn tối quan trọng, bao gồm: Lập phương án cắt điện, cô lập 100% nguồn điện, áp dụng quy trình LOTO (Khóa và Treo biển cảnh báo), và dùng thiết bị đo để kiểm tra xác nhận không còn điện.

Đây là bước tối quan trọng. Bất kỳ sai sót nào về an toàn đều không thể chấp nhận được.

• Lập phương án: Kỹ sư KTH sẽ khảo sát hệ thống, lập phương án cắt điện (phối hợp với vận hành nhà máy) và chuẩn bị phiếu công tác.
• Cô lập Nguồn điện: Ngắt kết nối toàn bộ nguồn điện (từ trạm biến áp, máy phát điện).

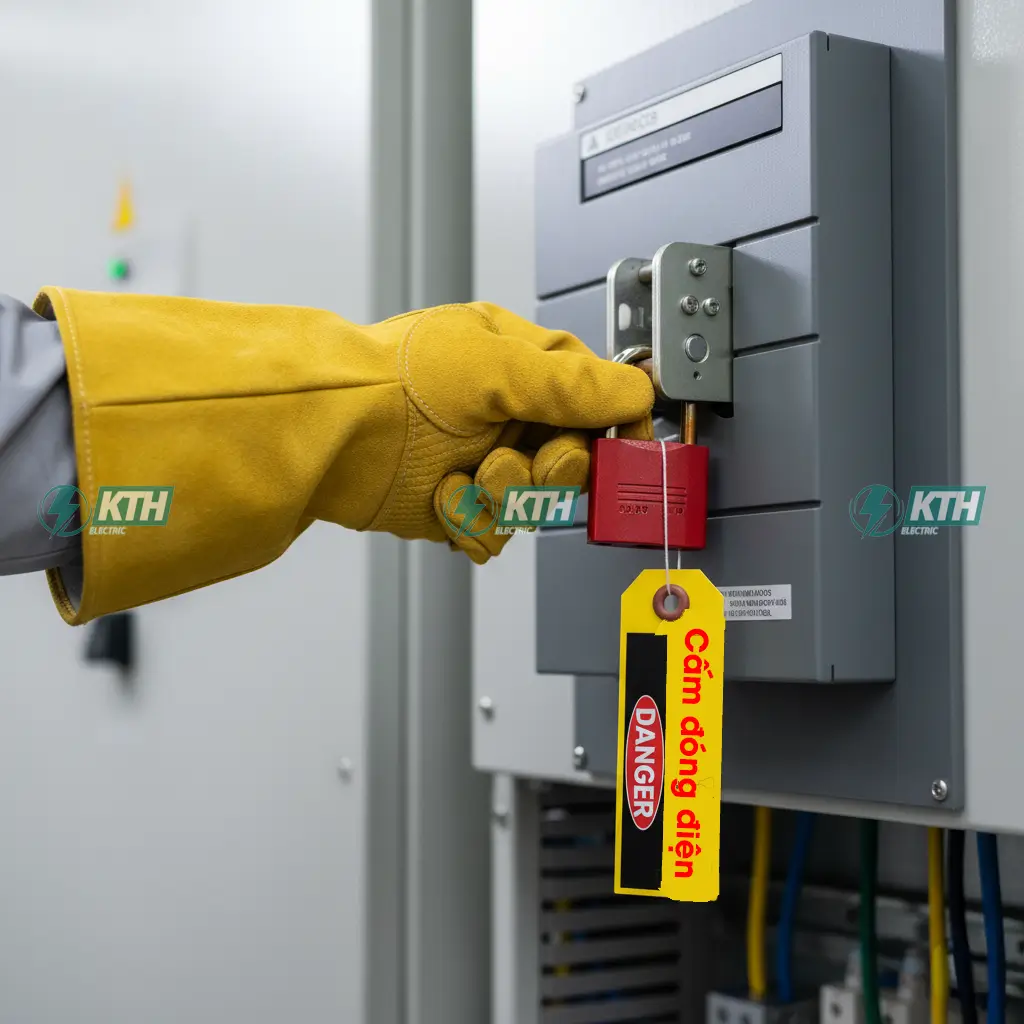

• Áp dụng LOTO (Lockout-Tagout): Sử dụng khóa và biển cảnh báo “Cấm đóng điện” tại tất cả các điểm cắt.

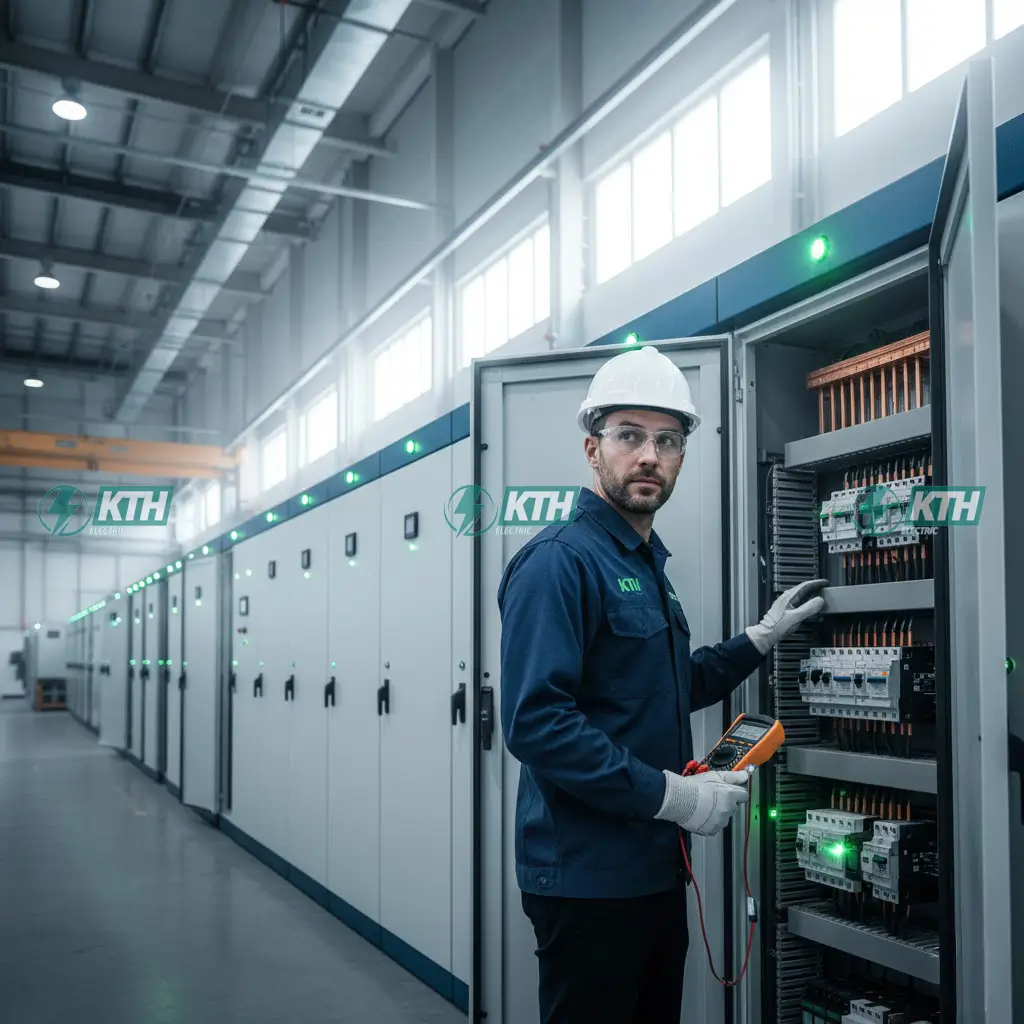

• Kiểm tra: Dùng bút thử điện, đồng hồ VOM để xác nhận 100% không còn điện tại khu vực làm việc. Nối đất di động nếu cần.

[Góc nhìn từ Ông Đỗ Tấn Tuấn – Trưởng phòng Kỹ thuật KTH ELECTRIC]
“An toàn là số 1. Rất nhiều đơn vị bảo trì bỏ qua bước kiểm tra chéo sau khi LOTO. Tại KTH, chúng tôi luôn yêu cầu hai kỹ sư độc lập xác nhận ‘Đã mất điện’ trước khi bất kỳ ai được phép chạm vào thanh cái. Đó là quy tắc không bao giờ phá vỡ.”
Tìm hiểu thêm về chuyên gia Đỗ Tấn Tuấn tại đây.

Bước 2: Kiểm tra Nhiệt (Thermal Imaging) & Ngoại quan

Bước 2 là bước “khám bệnh” ban đầu, bao gồm: Quét camera nhiệt khi hệ thống đang mang tải để phát hiện điểm nóng (hot spots) và kiểm tra ngoại quan (hư hỏng, quá nhiệt, nối đất) sau khi đã cắt điện an toàn.

Trước khi vệ sinh, việc “khám bệnh” ban đầu là rất cần thiết.

• Quét ảnh nhiệt (Trước khi cắt điện): [MỚI] Đây là xu hướng 2024-2025. Chúng tôi sẽ dùng dịch vụ quét nhiệt (camera nhiệt) để quét toàn bộ tủ điện khi đang mang tải. Việc này giúp phát hiện chính xác các điểm nóng (hot spots) do kết nối lỏng, quá tải hoặc tiếp xúc xấu.
• Kiểm tra ngoại quan (Sau khi cắt điện):
  • Phát hiện hư hỏng vật lý (móp méo, vỡ vỏ).
  • Kiểm tra dấu hiệu quá nhiệt (đổi màu tại đầu cosse, thanh cái).
  • Kiểm tra sự thông mạch tới hệ thống nối đất.
  • Kiểm tra các khóa liên động (interlock) cơ khí và điện.

Bước 3: Vệ sinh Công nghiệp & Xử lý Gỉ sét

Bước 3 tập trung vào làm sạch sâu, bao gồm: Hút bụi công suất lớn (không dùng khí nén), lau chùi bề mặt cách điện bằng dung môi chuyên dụng, và xử lý gỉ sét tại các điểm nối, bu lông trong môi trường khắc nghiệt.

Môi trường công nghiệp chứa nhiều bụi kim loại, hóa chất và độ ẩm, là kẻ thù của thiết bị điện.

• Hút bụi: Dùng máy hút bụi công suất lớn (không dùng máy nén khí vì có thể thổi bụi sâu hơn vào các kẽ hở).
• Lau chùi: Sử dụng giẻ sạch không xơ và dung môi chuyên dụng (như cồn, 3M) để làm sạch bề mặt sứ cách điện, thanh cái, và vỏ thiết bị.
• Xử lý Gỉ sét: [MỚI] Đối với các bu lông, khớp nối bị gỉ sét trong môi trường khắc nghiệt (nhà máy hóa chất, cảng biển), phải dùng chất tẩy gỉ chuyên dụng và đánh bóng lại bề mặt tiếp xúc.

Bước 4: Siết lực (Torque) & Bôi trơn Cơ khí

Bước 4 là đảm bảo độ chính xác cơ khí. Kỹ sư phải dùng cần siết lực (torque wrench) siết lại tất cả kết nối thanh cái/cáp theo đúng tiêu chuẩn NETA (hoặc nhà sản xuất) và bôi mỡ chuyên dụng cho các bộ phận chuyển động.

“Siết chặt” là không đủ. “Siết đúng lực” mới là yêu cầu kỹ thuật.

• Siết lực (Torquing): Tất cả các kết nối thanh cái và đầu cáp động lực phải được siết lại bằng cần siết lực (torque wrench). Lực siết phải tuân thủ nghiêm ngặt theo Bảng 100.12 (tiêu chuẩn NETA) hoặc theo catalog của nhà sản xuất. Siết quá lỏng gây nóng, siết quá căng gây biến dạng bu lông.
• Bôi trơn: Sử dụng mỡ bôi trơn chuyên dụng (loại dẫn điện cho tiếp điểm, loại cơ khí cho khớp nối) cho các bộ phận chuyển động, cơ cấu đóng cắt (cầu dao) của ACB/MCCB.

Bước 5: Thí nghiệm Cách điện (Megger Test)

Bước 5 là kiểm tra “sức khỏe” lớp cách điện. Kỹ sư dùng máy Megohmmeter (ví dụ: Fluke 1550C) đo điện trở cách điện giữa các pha và pha-đất (thường ở 1000VDC) trong 1 phút, đảm bảo giá trị đạt tối thiểu (ví dụ > 100 MΩ).

Phép đo này kiểm tra “sức khỏe” của lớp cách điện, ngăn ngừa nguy cơ ngắn mạch hoặc chạm vỏ. Đây là một phần quan trọng trong các giải pháp giám sát cách điện toàn diện.

• Thiết bị: Dùng Megohmmeter (ví dụ: Fluke 1550C, Kyoritsu).
• Quy trình: Đo điện trở cách điện (trong 1 phút) giữa các pha (Pha A-B, B-C, C-A) và giữa các pha với đất (A-E, B-E, C-E).
• Tiêu chuẩn: Điện áp thử nghiệm tuân theo Bảng 100.1 (NETA) hoặc hướng dẫn của nhà sản xuất (ví dụ: 1000VDC cho hệ 400V). Giá trị điện trở phải đạt mức tối thiểu (ví dụ: > 100 MΩ).

Bước 6: Thí nghiệm Máy cắt (ACB/MCCB)

Bước 6 kiểm tra “trái tim” bảo vệ, bao gồm: Đo điện trở tiếp xúc (phải rất thấp, < 100 µΩ) và đo thời gian đóng/cắt (độ chênh lệch giữa các pha phải dưới 5ms) để đảm bảo máy cắt dập hồ quang đủ nhanh và đồng thời.

Đây là “trái tim” của hệ thống bảo vệ. Chúng phải hoạt động hoàn hảo.

• Đo điện trở tiếp xúc (Contact Resistance):
  • Tại sao? Điện trở tiếp xúc cao (do mòn, oxy hóa) sẽ gây phát nóng, sụt áp và có thể làm cháy tiếp điểm.
  • Cách làm: Dùng máy đo điện trở tiếp xúc (dòng 100A DC) bơm qua từng cực của máy cắt.
  • Tiêu chuẩn: Giá trị đo được phải thấp (thường < 100 µΩ) và không được chênh lệch quá 50% giữa các pha.
• Đo thời gian đóng/cắt (Timing Test):
  • Tại sao? Máy cắt phải cắt đủ nhanh để cô lập sự cố. Nếu 3 pha cắt không đồng thời (sai lệch), sẽ gây mất cân bằng nghiêm trọng cho tải (như động cơ).
  • Tiêu chuẩn: Chênh lệch thời gian giữa các pha không được vượt quá 1/4 chu kỳ (tức 5ms với lưới 50Hz).

Bước 7: Thí nghiệm Rơ le Bảo vệ (Bơm dòng thứ cấp)

Bước 7 là kiểm tra “bộ não” của hệ thống. Kỹ sư dùng hợp bộ thí nghiệm (ví dụ: Omicron) để “bơm” dòng/áp giả lập sự cố vào rơ le, kiểm tra xem rơ le có gửi tín hiệu “TRIP” chính xác tại các giá trị (50, 51, 50N, 51N) đã cài đặt hay không.

Rơ le là “bộ não”. Chúng ta cần kiểm tra xem bộ não có ra quyết định đúng lúc không.

• Thiết bị: Dùng hợp bộ thí nghiệm rơ le (ví dụ: Omicron, Doble, Megger).
• Quy trình: Kỹ sư KTH sẽ cách ly rơ le khỏi hệ thống và “bơm” các giá trị dòng, áp giả lập sự cố vào rơ le.
• Kiểm tra các chức năng: (Các chức năng này cũng tương tự như trên các Recloser)
  • Quá dòng có thời gian (Mã ANSI: 51)
  • Quá dòng cắt nhanh (Mã ANSI: 50)
  • Chạm đất có thời gian (Mã ANSI: 51N)
  • Chạm đất cắt nhanh (Mã ANSI: 50N)
• Kết quả: Kiểm tra xem rơ le có gửi tín hiệu “TRIP” đến máy cắt tại đúng giá trị dòng và thời gian đã cài đặt (setting) hay không.

Bước 8: Kiểm tra Vận hành & Liên động

Bước 8 là bước kiểm tra tổng thể cuối cùng, bao gồm: Thao tác đóng/cắt cơ khí (bằng tay) và đóng/cắt điện (nút ấn), đồng thời kiểm tra các kịch bản an toàn liên động (interlock) để đảm bảo hệ thống phối hợp chính xác.

Sau khi tất cả các bộ phận được kiểm tra riêng lẻ, chúng ta cần kiểm tra sự phối hợp của cả hệ thống.

• Thao tác cơ khí: Đóng/cắt máy cắt bằng tay 3-5 lần để đảm bảo cơ cấu trơn tru.
• Thao tác điện: Đóng/cắt máy cắt bằng nút ấn ON/OFF (local) và từ phòng điều khiển (remote).
• Kiểm tra liên động (Interlock): [MỚI] Kiểm tra các kịch bản an toàn. Ví dụ: không thể đóng máy cắt tổng (ACB) khi máy phát (thông qua Contactor/ATS) đang đóng, hoặc không thể kéo máy cắt (draw-out) ra khi đang ở vị trí ON.

Bước 9: Lập Biên bản & Dán tem Kiểm định

Bước cuối cùng là bàn giao, KTH ELECTRIC lập báo cáo kỹ thuật (Test Report) chi tiết, ghi rõ giá trị đo đạc trước/sau bảo trì, so sánh với tiêu chuẩn NETA, đưa ra khuyến nghị khắc phục và dán tem kiểm định cho kỳ hạn tiếp theo.

Minh bạch hóa kết quả là cam kết của KTH ELECTRIC.

• Biên bản Thí nghiệm (Test Report): Lập báo cáo chi tiết, ghi rõ các giá trị đo được trước và sau khi bảo trì, so sánh với giá trị tiêu chuẩn (từ nhà sản xuất hoặc NETA). Đây là một phần của dịch vụ đánh giá hệ thống điện toàn diện.
• Khuyến nghị: Đưa ra các khuyến nghị (ví dụ: “Tiếp điểm pha A của ACB-01 có điện trở cao, đề nghị theo dõi đặc biệt hoặc thay thế trong kỳ bảo trì tới”).
• Dán tem: Dán tem kiểm định/bảo trì cho kỳ hạn tiếp theo.

Nghiên cứu Tình huống (Case Study) từ KTH ELECTRIC

Case study điển hình: KTH đã xử lý sự cố nhảy ACB liên tục tại nhà máy thép (Bà Rịa – Vũng Tàu). Chúng tôi phát hiện điểm nóng 95°C bằng camera nhiệt và điện trở tiếp xúc cao gấp 20 lần tiêu chuẩn, sau đó khắc phục bằng cách siết lực, giúp nhà máy vận hành ổn định.

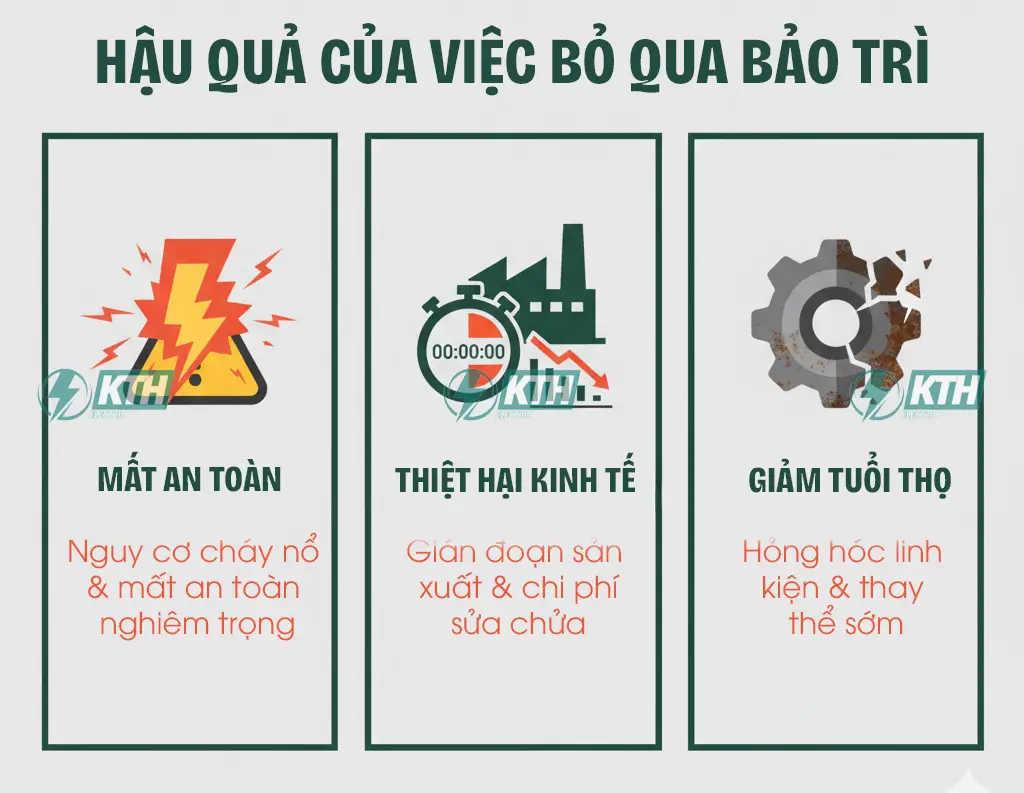

Các Rủi ro Thường gặp khi Bỏ qua Bảo trì Định kỳ

Các rủi ro chính khi bỏ qua bảo trì bao gồm: (1) Cháy nổ do quá nhiệt từ các kết nối lỏng; (2) Rơ le không tác động khi có sự cố (do lỗi, bụi bẩn); và (3) Máy cắt không cắt được (Failure to Trip) do kẹt cơ khí hoặc mòn tiếp điểm.

• Cháy nổ do quá nhiệt: Các kết nối lỏng lẻo là nguyên nhân số 1 gây ra phát nhiệt. Khi tải tăng cao, điểm nóng sẽ bắt đầu gây cháy lớp cách điện và lan ra toàn bộ tủ.
• Rơ le không tác động: Do bụi bẩn hoặc lỗi linh kiện, rơ le không nhận diện được sự cố chạm đất, dẫn đến hư hỏng thiết bị và nguy cơ điện giật từ hệ thống chống sét không hiệu quả.
• Máy cắt không cắt (Failure to Trip): Cơ cấu cơ khí bị kẹt (do gỉ sét, thiếu bôi trơn) hoặc tiếp điểm bị mòn khiến ACB/MCCB không thể dập tắt hồ quang, gây nổ máy cắt.

Các Câu hỏi Thường Gặp (FAQ) về Bảo trì Tủ điện

Phần này giải đáp các thắc mắc phổ biến nhất về chu kỳ bảo trì (6-12 tháng), yêu cầu cắt điện (bắt buộc), khái niệm “bơm dòng thứ cấp”, và sự khác biệt khi bảo trì ACB so với MCCB.
