RCBO Là Gì? “Lá Chắn” 3 Trong 1 Cho Hệ Thống Điện

Trong mọi hệ thống điện, an toàn là ưu tiên tuyệt đối. Một trong những thiết bị đóng cắt quan trọng nhất giúp bạn tránh khỏi nguy cơ điện giật và hỏa hoạn chính là RCBO.

Vậy RCBO là gì? Nói một cách đơn giản, RCBO (Residual Current Circuit Breaker with Overcurrent Protection) là một loại Aptomat chống giật đa năng. Nó là thiết bị “lai” kết hợp hoàn hảo chức năng của hai thiết bị:

• RCCB (Residual Current Circuit Breaker): Chỉ bảo vệ chống dòng rò (chống giật).
• MCB (Miniature Circuit Breaker): Chỉ bảo vệ quá tải và ngắn mạch.

Bằng cách tích hợp cả hai, RCBO cung cấp sự bảo vệ toàn diện nhất chỉ trong một thiết bị nhỏ gọn, tiết kiệm không gian trong tủ điện.

Chức Năng Cốt Lõi Của Aptomat RCBO

RCBO thực hiện 3 chức năng chính: Bảo vệ chống dòng rò (chống giật điện), bảo vệ quá tải (khi dùng quá nhiều thiết bị), và bảo vệ ngắn mạch (khi chập điện), đảm bảo an toàn toàn diện cho người và thiết bị.

Không chỉ là một chiếc Aptomat (CB) thông thường, RCBO thực hiện ba nhiệm vụ sống còn để bảo vệ con người và tài sản:

• Bảo vệ chống dòng rò (Chống giật): Đây là chức năng quan trọng nhất. RCBO liên tục so sánh dòng điện đi và về. Nếu phát hiện chênh lệch (ví dụ, dòng điện rò qua người xuống đất), nó sẽ ngắt mạch ngay lập tức. Dòng rò tiêu chuẩn để bảo vệ con người là 30mA, giúp ngăn ngừa tai nạn điện giật nghiêm trọng. Việc này đảm bảo mức điện áp an toàn cho người sử dụng.
• Bảo vệ quá tải (Overcurrent): Khi bạn sử dụng quá nhiều thiết bị cùng lúc, tổng cường độ dòng điện vượt quá định mức cho phép của dây dẫn, RCBO sẽ ngắt mạch để tránh gây nóng, chập cháy dây. Bạn có thể tìm hiểu thêm về rơ le quá tải và đường cong ngắt để hiểu rõ hơn.
• Bảo vệ ngắn mạch (Short Circuit): Xảy ra khi hai dây (pha và trung tính) chập vào nhau, tạo ra dòng điện tăng vọt đột ngột. RCBO sẽ ngắt tức thời để ngăn ngừa hỏa hoạn và hư hỏng thiết bị.

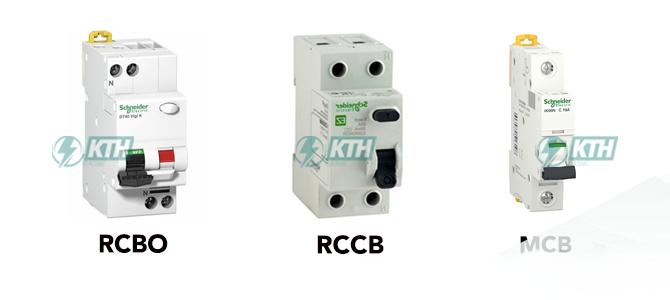

Phân Biệt RCBO, RCCB, MCB và ELCB

Điểm khác biệt chính: RCBO bảo vệ (3 trong 1: rò, quá tải, ngắn mạch). RCCB chỉ chống rò (phải dùng kèm MCB). MCB chỉ bảo vệ quá tải và ngắn mạch. ELCB là tên gọi cũ của RCCB/RCBO.

Rất nhiều người nhầm lẫn giữa các thiết bị này. Dưới đây là bảng so sánh nhanh để bạn nắm rõ:

> Xem thêm: Ngoài MCB, trong công nghiệp còn sử dụng MCCB (Aptomat khối) cho các dòng tải lớn hơn.

Hướng Dẫn Chọn RCBO Chuẩn Kỹ Thuật

Để chọn đúng RCBO, cần dựa vào 3 yếu tố: Loại (Số cực) (1P+N cho dân dụng 1 pha, 3P/4P cho công nghiệp 3 pha), Dòng điện định mức (A) (phù hợp công suất tải), và Dòng rò (mA) (chọn 30mA để chống giật cho người).

Việc chọn sai RCBO có thể dẫn đến thiết bị không bảo vệ đúng hoặc nhảy liên tục. Hãy dựa vào 3 yếu tố chính sau:

1. Chọn theo loại (Số cực):

Sử dụng RCBO 1P+N (2P) cho điện 1 pha 220V (nhà ở) và RCBO 3P/4P cho điện 3 pha 380V (công nghiệp).

• RCBO 1P+N (hoặc 2P): Dùng cho mạng điện hạ thế 1 pha (220-240V) phổ biến trong nhà ở, văn phòng.
• RCBO 3P/4P: Dùng cho mạng điện công nghiệp 3 pha (380-415V) cho nhà xưởng, máy móc.

2. Chọn theo thông số kỹ thuật:

Cần xem 3 thông số: Dòng định mức (A) phải lớn hơn hoặc bằng dòng tải, Dòng rò (mA) (chọn 30mA để chống giật), và Dòng cắt (kA) (thường là 4.5kA hoặc 6kA cho dân dụng).

• Dòng điện định mức (A): Phải phù hợp với công suất tải của thiết bị. Ví dụ: 16A, 25A, 32A, 40A. Bạn có thể tham khảo bảng chọn Aptomat theo công suất (kW) để chọn chính xác.
• Dòng rò (mA): Chọn 30mA để bảo vệ an toàn cho con người (chống giật). Các loại 100mA hoặc 300mA thường dùng cho phòng chống cháy nổ do rò rỉ thiết bị.
• Dòng cắt ngắn mạch (kA): Là khả năng chịu đựng dòng ngắn mạch tối đa. Phổ biến là 4.5kA hoặc 6kA cho dân dụng, 10kA trở lên cho công nghiệp.

3. Đọc thông số:

Luôn kiểm tra và hiểu rõ các ký hiệu trên Aptomat như I_n (dòng định mức), I_Δn (dòng rò), và dòng cắt (kA) trước khi mua.

• Hãy chắc chắn bạn hiểu rõ các ký hiệu và thông số trên Aptomat (CB) trước khi mua để đảm bảo chọn đúng loại.

Hướng Dẫn Lắp Đặt & Cách Đấu RCBO An Toàn

Để đấu RCBO, hãy ngắt nguồn tổng. Đấu dây Pha (L) và Trung tính (N) từ nguồn vào cọc L, N phía trên. Đấu dây L, N của tải vào cọc L, N phía dưới. Bắt buộc phải đấu đúng cực L-N và siết chặt ốc.

Việc lắp đặt thiết bị điện đòi hỏi chuyên môn. Nếu bạn không chắc chắn, hãy gọi thợ điện. Dưới đây là các bước cơ bản:

Các bước thực hiện:

1. Chuẩn bị: Chuẩn bị RCBO, tua vít cách điện, kìm tuốt dây, bút thử điện.
2. Gắn RCBO: Gắn RCBO lên thanh ray (DIN rail) trong tủ điện.
3. Đấu dây nguồn (Input):
   • Kết nối dây Pha (L, thường là dây nóng, màu đỏ/nâu) vào cực L ở phía trên RCBO.
   • Kết nối dây Trung tính (N, dây nguội, màu xanh/đen) vào cực N ở phía trên RCBO.
   • Lưu ý: Bắt buộc phải đấu đúng cực L và N.
4. Đấu dây tải (Output):
   • Kết nối dây Pha (L) và Trung tính (N) của tải (thiết bị, ổ cắm) vào các cực L và N tương ứng ở phía dưới RCBO.
5. Kết nối tiếp địa (TE/PE): Đảm bảo hệ thống điện của bạn có dây tiếp địa và đã được thi công tiếp địa đúng chuẩn. Dây tiếp địa của thiết bị phải được nối vào thanh nối đất chung của tủ.
6. Kiểm tra: Siết chặt tất cả các ốc vít. Bật lại nguồn điện tổng, sau đó bật RCBO lên. Nhấn nút “TEST” trên mặt RCBO. Nếu RCBO ngắt (nhảy) xuống, thiết bị đang hoạt động tốt.

Các Thương Hiệu RCBO Tốt Nhất Hiện Nay

Các thương hiệu RCBO uy tín hàng đầu bao gồm Schneider Electric và ABB (châu Âu, độ bền cao, đạt chuẩn quốc tế) hoặc LS và Mitsubishi (châu Á, giá cả cạnh tranh hơn).

Chất lượng của RCBO ảnh hưởng trực tiếp đến an toàn. Ưu tiên các thương hiệu uy tín:

• Schneider Electric: Nổi tiếng về độ bền bỉ, độ chính xác cao, đạt tiêu chuẩn quốc tế. Dòng Acti9 là một lựa chọn hàng đầu.
• ABB: Thương hiệu từ Thụy Sĩ, được đánh giá cao về độ nhạy và khả năng cắt dòng lớn (thường là 10kA).
• LS / Mitsubishi: Các thương hiệu từ Hàn Quốc và Nhật Bản với mức giá cạnh tranh hơn nhưng vẫn đảm bảo chất lượng và độ an toàn.

Lưu Ý Vàng Khi Sử Dụng và Bảo Trì

Quan trọng nhất: Phải nhấn nút “TEST” hàng tháng để kiểm tra. Luôn siết chặt ốc vít, đảm bảo hệ thống tiếp địa tốt và tránh lắp đặt ở nơi ẩm ướt.

Để RCBO hoạt động bền bỉ và chính xác, hãy nhớ:

• Kiểm tra nút TEST hàng tháng: Đây là yêu cầu bắt buộc. Nhấn nút “TEST” mỗi tháng một lần để đảm bảo cơ cấu chống rò vẫn hoạt động. Nếu nhấn mà RCBO không nhảy, hãy thay thế ngay lập tức.
• Đảm bảo hệ thống tiếp địa tốt: RCBO hoạt động hiệu quả nhất khi hệ thống có tiếp địa chuẩn.
• Tránh nơi ẩm ướt: Không lắp đặt RCBO ở nơi có độ ẩm quá cao hoặc tiếp xúc trực tiếp với nước.
• Siết vít chắc chắn: Các đầu nối lỏng lẻo (loose connection) sẽ gây ra tia lửa điện, nóng và có thể làm hỏng RCBO hoặc gây cháy.
• Tuân thủ tiêu chuẩn: Luôn tuân thủ các tiêu chuẩn kỹ thuật điện mới nhất, như IEC 61009-1.
• Bảo trì định kỳ: Đối với hệ thống lớn, nên thực hiện dịch vụ bảo trì hệ thống điện định kỳ để kiểm tra tổng thể.

Câu Hỏi Thường Gặp (FAQ) về RCBO

1. Tại sao RCBO của tôi liên tục bị nhảy (tripping)?

RCBO nhảy do 3 lý do: Dòng rò (thiết bị hỏng), Quá tải (dùng quá công suất), hoặc Ngắn mạch (chập điện).

Hãy rút bớt thiết bị ra và kiểm tra từng cái một để tìm nguyên nhân.

2. Tôi nên chọn RCBO Type A hay Type B?

Chọn Type A cho hầu hết các ứng dụng dân dụng (tải AC, xung DC). Chọn Type B cho các ứng dụng chuyên dụng như biến tần, sạc xe điện (tải tạo ra rò DC liên tục).

• Type A: Là loại phổ biến nhất, dùng cho các tải AC thông thường và các tải có thể tạo ra dòng rò DC dạng xung (như máy tính, TV, đèn LED). Đây là lựa chọn cho hầu hết các ứng dụng dân dụng.
• Type B: Chuyên dụng hơn, dùng cho các tải 3 pha hoặc các thiết bị có thể tạo ra dòng rò DC liên tục (như biến tần, bộ sạc xe điện).

Để được tư vấn kỹ thuật chuyên sâu và lựa chọn sản phẩm RCBO chính hãng, phù hợp nhất với nhu cầu, bạn có thể liên hệ với KTH Electric để được hỗ trợ.
