Recloser (hay máy cắt tự động đóng lại) là một thiết bị đóng cắt tự động thông minh, đóng vai trò then chốt trong việc bảo vệ lưới điện trên không, đặc biệt là lưới điện trung thế. Chức năng chính của nó là tự động ngắt mạch khi phát hiện sự cố như ngắn mạch hoặc quá tải, sau đó tự động đóng lại để kiểm tra.

Nếu sự cố là thoáng qua (như cành cây chạm dây, sét đánh), Recloser sẽ khôi phục nguồn điện. Theo dữ liệu từ Eaton, giải pháp này giúp giảm thời gian mất điện xuống dưới 1 phút trong 80% trường hợp sự cố.

Recloser là gì? Vai trò quan trọng trong hệ thống điện

Recloser (máy cắt tự động đóng lại) là thiết bị bảo vệ cốt lõi của lưới điện trung thế, có khả năng tự động ngắt mạch khi có sự cố và đóng lại để tái cấp điện, giúp xử lý các sự cố tạm thời và duy trì sự ổn định của nguồn điện.

Recloser hoạt động như một người lính gác thông minh, tự động ngắt và đóng lại mạch để xử lý các sự cố tạm thời, đảm bảo duy trì nguồn điện ổn định cho cả khu công nghiệp và dân dụng.

Vai trò chính của Recloser bao gồm:

• Phát hiện lỗi: Sử dụng các cảm biến dòng điện (CT) tích hợp để phát hiện các điều kiện bất thường.
• Cô lập sự cố: Nhanh chóng ngắt mạch để ngăn sự cố lan rộng, bảo vệ các thiết bị phía sau nó như máy biến áp.
• Tái cấp điện nhanh: Tự động đóng lại để kiểm tra, nếu lỗi đã được giải quyết, nó sẽ duy trì nguồn điện.
• Giảm tổn thất: Theo một nghiên cứu của NOJA Power, việc tự động hóa này có thể giảm tổn thất điện năng liên quan đến sự cố lên đến 50%.

Cấu tạo và Nguyên lý hoạt động của Recloser

Recloser được cấu tạo từ buồng dập hồ quang, relay bảo vệ, bộ điều khiển và hệ truyền động. Nó hoạt động theo chu kỳ “Ngắt – Đóng”: tự động ngắt khi phát hiện lỗi, chờ một thời gian ngắn rồi đóng lại; nếu lỗi vẫn còn, nó lặp lại chu kỳ 2-4 lần trước khi khóa vĩnh viễn.

Để thực hiện các chức năng phức tạp trên, Recloser được cấu tạo từ nhiều bộ phận chính và hoạt động theo một chu kỳ tự động.

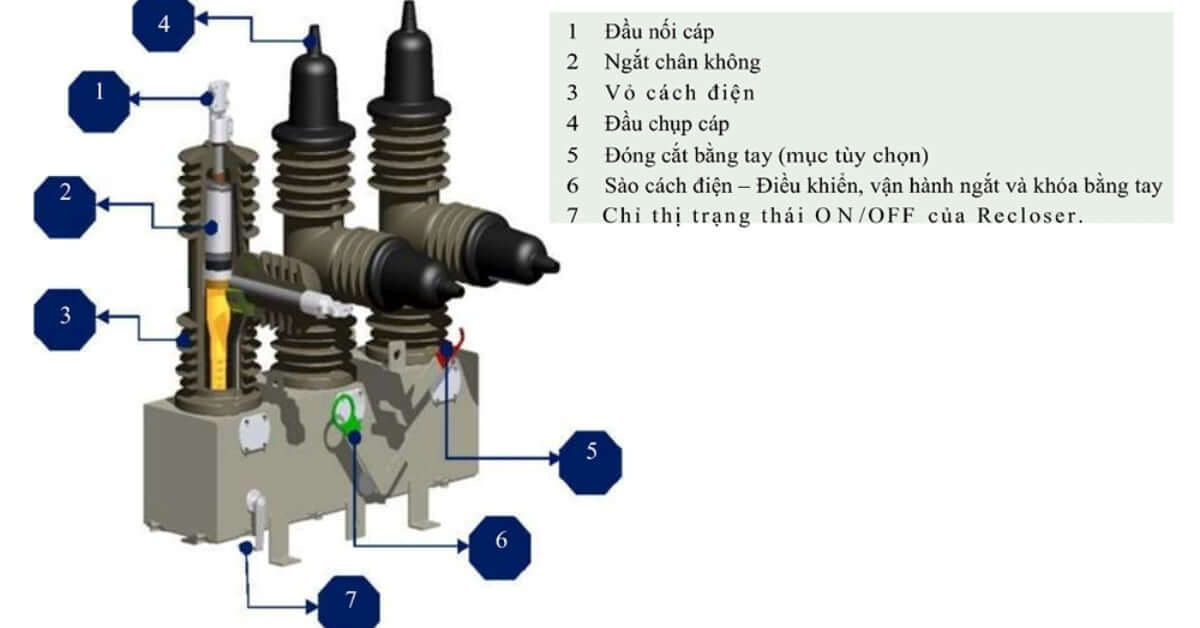

Cấu tạo chính

Một Recloser điển hình bao gồm 4 thành phần cốt lõi: 1. Buồng dập hồ quang (SF6 hoặc Chân không), 2. Relay bảo vệ (bộ não), 3. Bộ điều khiển (tủ điều khiển từ xa), và 4. Hệ thống truyền động (cơ khí hoặc điện từ).

Một Recloser điển hình bao gồm 4 thành phần cốt lõi:

1. Buồng dập hồ quang: Bộ phận quan trọng nhất, sử dụng môi trường khí SF6 hoặc chân không để dập tắt hồ quang điện một cách an toàn khi ngắt dòng sự cố (thường từ 12.5kA đến 25kA).
2. Relay bảo vệ: Là “bộ não” của Recloser, phát hiện dòng quá tải, ngắn mạch với độ chính xác cao (đến 99%) và tích hợp khả năng ghi lại dữ liệu sự cố.

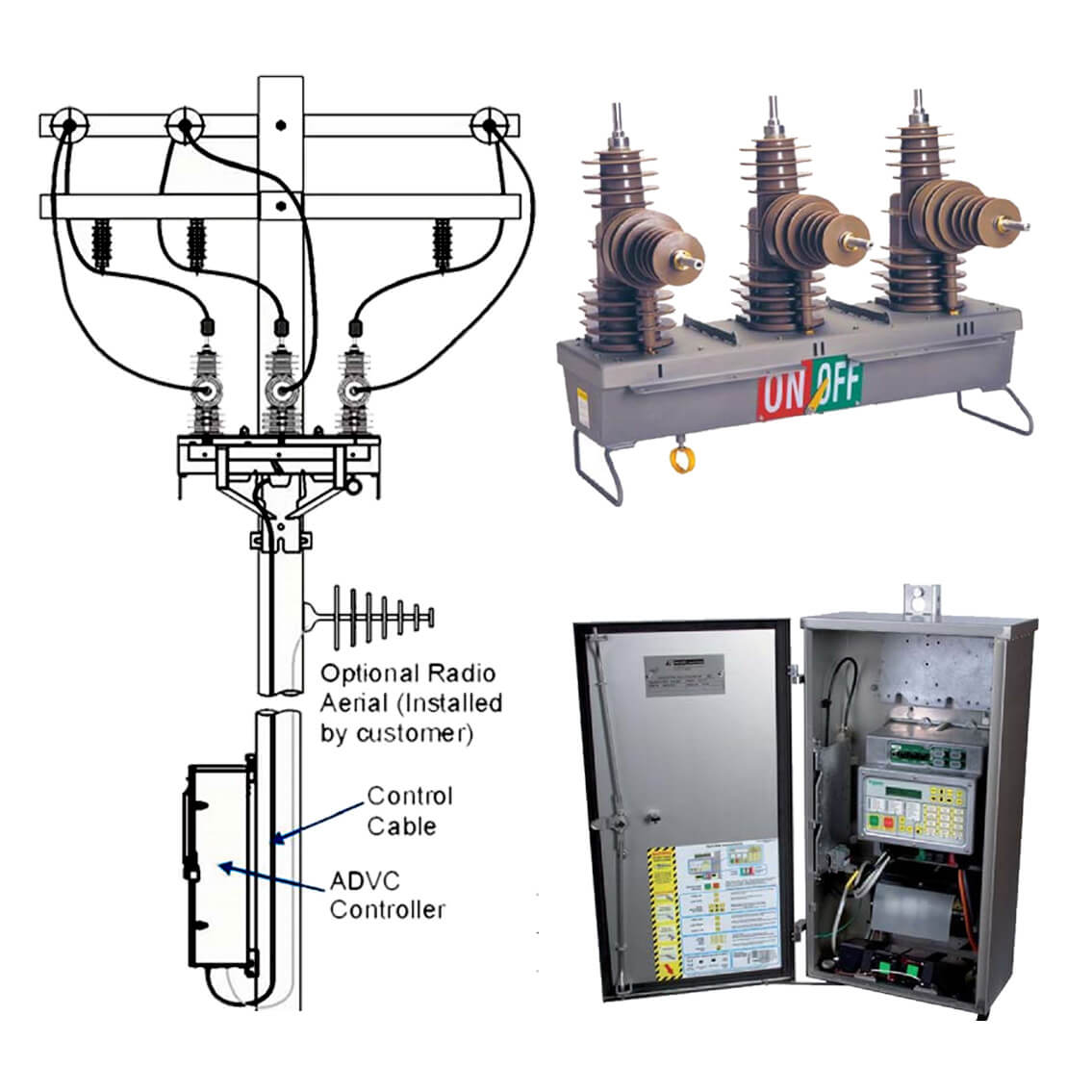

3. Bộ điều khiển (Tủ điều khiển): Thường đặt bên dưới cột, chứa relay, nguồn pin dự phòng (thường là 48 giờ), và bộ vi xử lý. Các bộ điều khiển hiện đại hỗ trợ giao thức SCADA và IoT (Internet of Things) để giám sát và điều khiển từ xa.
4. Hệ thống truyền động: Sử dụng cơ cấu cơ khí hoặc điện từ, đảm bảo thao tác đóng và cắt diễn ra cực nhanh (thường dưới 50ms).

Nguyên lý hoạt động

Khi phát hiện sự cố, Recloser ngắt mạch. Sau một thời gian trễ, nó đóng lại. Nếu lỗi tạm thời, nó giữ trạng thái đóng. Nếu lỗi vĩnh viễn, nó lặp lại chu kỳ này 2-4 lần rồi “khóa” mạch (lockout) để chờ sửa chữa.

Recloser hoạt động theo một chu kỳ “Ngắt – Đóng” (Trip – Close) được lập trình sẵn:

1. Phát hiện sự cố: Khi cảm biến ghi nhận dòng điện tăng đột biến (ví dụ, quá 200% định mức), relay sẽ ra lệnh ngắt mạch tức thời (dưới 30ms) để cô lập lỗi.
2. Đóng lại lần 1: Sau một khoảng thời gian trễ ngắn (ví dụ, 0.3-1 giây), Recloser tự động đóng lại.
   • Nếu sự cố là tạm thời (chim va chạm, cành cây): Lỗi đã tự xóa. Recloser giữ nguyên trạng thái đóng và lưới điện hoạt động bình thường.
3. Lặp lại chu kỳ: Nếu sự cố vẫn còn (lỗi vĩnh viễn), Recloser sẽ tiếp tục ngắt. Nó có thể lặp lại chu kỳ này 2-3 lần nữa (với thời gian trễ tăng dần 0.3s, 15s, 45s…) để cho các thiết bị bảo vệ phía sau (như cầu chì) có thời gian hoạt động.
4. Khóa mạch (Lockout): Nếu sau 2-4 lần đóng lại mà sự cố vẫn tồn tại, Recloser sẽ ngắt hoàn toàn và chuyển sang trạng thái “khóa”, báo hiệu cần có sự can thiệp của con người.

So sánh Recloser SF6 và Recloser Chân không

Recloser SF6 có độ bền cao nhưng cần bảo trì khí và ảnh hưởng môi trường. Recloser Chân không (Vacuum) thân thiện với môi trường, chi phí bảo trì cực thấp (giảm 20% chi phí vận hành) nhưng giá thành ban đầu có thể cao hơn.

Hiện nay, hai công nghệ dập hồ quang phổ biến nhất là SF6 và Chân không (Vacuum).

1. Recloser khí SF6

• Đặc điểm: Sử dụng khí SF6 làm môi trường cách điện và dập hồ quang. Chịu được điện áp cao (lên đến 38kV) và dòng cắt lớn (16kA).
• Ưu điểm: Độ bền cơ khí cao (lên đến 10.000 lần đóng cắt), rất phù hợp cho các lưới điện dài, phức tạp.
• Nhược điểm: Cần kiểm tra áp suất khí định kỳ để tránh rò rỉ. Khí SF6 là một loại khí nhà kính, ảnh hưởng đến môi trường.

2. Recloser chân không (Vacuum)

• Đặc điểm: Các tiếp điểm được đặt trong buồng chân không tuyệt đối. Hồ quang tự dập tắt khi không có môi trường ion hóa.
• Ưu điểm: Thân thiện với môi trường (không dùng khí SF6). Chi phí bảo trì cực thấp (gần như không cần bảo trì, chỉ vệ sinh 1 năm/lần), giúp giảm chi phí vận hành tổng thể đến 20%.
• Nhược điểm: Giá thành ban đầu có thể cao hơn một chút so với loại SF6.

(Để hiểu rõ hơn về sự khác biệt với các thiết bị khác, bạn có thể xem bài phân tích: So sánh Recloser và LBS)

Các thương hiệu Recloser nổi bật

Các thương hiệu Recloser uy tín hàng đầu hiện nay bao gồm ENTEC (bền bỉ, IoT), Schneider (công nghệ ADVC), Cooper/Eaton (tiết kiệm chi phí), và ABB (công nghệ chân không OVR, tuổi thọ cao).

Việc lựa chọn thương hiệu uy tín ảnh hưởng trực tiếp đến độ tin cậy của lưới điện.

Hướng dẫn Lắp đặt và Bảo trì Recloser

Lắp đặt Recloser cần kiểm tra vị trí chịu tải trên cột (cao 3-5m), kết nối cáp đúng kỹ thuật (siết torque 20Nm). Bảo trì định kỳ bao gồm vệ sinh (3 tháng/lần), đo điện trở cách điện (6 tháng/lần), và kiểm tra relay (6 tháng/lần).

Để Recloser hoạt động chính xác, quy trình lắp đặt và bảo trì phải được tuân thủ nghiêm ngặt.

Lắp đặt Recloser đúng chuẩn

1. Kiểm tra vị trí: Thường lắp trên cột cao 3-5m, hoặc trong các trạm biến áp ngoài trời. Vị trí phải đảm bảo chịu được tải trọng (khoảng 200kg) và cách xa nguồn nước.
2. Kết nối: Đấu nối dây nhất thứ (dòng điện cao) và nhị thứ (cáp điều khiển). Siết chặt các đầu cosse với lực torque 20Nm để tránh phát nhiệt.
3. Kiểm tra ban đầu: Đo điện áp, dòng điện và thử đóng cắt thủ công 5 lần trước khi chính thức cấp nguồn cho tải.

Bảo trì định kỳ

Bảo trì Recloser định kỳ là yếu tố sống còn, bao gồm các hạng mục chính như vệ sinh vỏ ngoài, đo điện trở cách điện, kiểm tra relay, kiểm tra tủ điều khiển và bổ sung khí SF6 (nếu có) theo tần suất 3-6-12 tháng.

Bảo trì định kỳ là yếu tố sống còn để đảm bảo Recloser hoạt động bền bỉ và chính xác.

Lưu ý chuyên gia: Việc bảo trì Recloser đòi hỏi kỹ thuật viên có chuyên môn cao và thiết bị chuyên dụng. Để đảm bảo an toàn và hiệu suất, hãy luôn tin tưởng các đơn vị chuyên nghiệp.

Tham khảo ngay Dịch vụ Bảo trì Trạm Recloser của KTH Electric.

Lợi ích chính khi sử dụng Recloser

Lợi ích lớn nhất của Recloser là duy trì điện liên tục (xử lý 80% sự cố tạm thời), bảo vệ toàn diện thiết bị, giảm 40% chi phí sửa chữa và vận hành nhờ tự động hóa, và dễ dàng giám sát từ xa qua IoT/SCADA.

Đầu tư vào Recloser mang lại lợi ích rõ rệt cho cả công ty điện lực và khách hàng cuối:

• Duy trì nguồn điện liên tục: Tự động xử lý 80% sự cố tạm thời mà không cần nhân viên vận hành can thiệp.
• Bảo vệ toàn diện: Ngăn chặn các sự cố nghiêm trọng, giảm rủi ro hỏng hóc thiết bị đắt tiền và nguy cơ cháy nổ.
• Giảm chi phí vận hành: Tiết kiệm đến 40% chi phí sửa chữa và vận hành (theo Eaton) nhờ tự động hóa và giảm số lần cử nhân viên đến hiện trường.
• Dễ dàng giám sát: Hầu hết các Recloser hiện đại đều kết nối IoT/SCADA, cung cấp dữ liệu thời gian thực, giảm 50% thời gian kiểm tra.

Tương lai của Recloser: Tích hợp IoT và Tự động hóa

Tương lai của Recloser là trở thành cảm biến thông minh trên lưới điện, tích hợp AI để dự đoán sự cố, giám sát IoT qua app di động (giảm 70% downtime) và sử dụng công nghệ “xanh” loại bỏ hoàn toàn khí SF6.

Thế hệ Recloser mới (sau 2025) sẽ không chỉ là thiết bị bảo vệ mà còn là một cảm biến thông minh trên lưới. Xu hướng bao gồm:

• Tích hợp AI: Sử dụng trí tuệ nhân tạo để phân tích và dự đoán sự cố trước khi chúng xảy ra.
• Giám sát thời gian thực: Tích hợp IoT cho phép giám sát qua ứng dụng di động, dự kiến giảm thời gian chết (downtime) tới 70%.
• Thiết bị xanh: Xu hướng loại bỏ hoàn toàn khí SF6, thay thế bằng công nghệ chân không hoặc các loại khí thân thiện với môi trường.
