Sóng Hài Là Gì? “Sát Thủ Thầm Lặng” Phá Hủy Tụ Bù & Cách Xử Lý Chuẩn IEEE
Bạn đang đau đầu vì tụ bù nổ liên tục, máy biến áp nóng ran dù non tải, hay dây chuyền PLC dừng đột ngột không rõ nguyên nhân?
Trong các nhà máy hiện đại, “Sóng hài” (Harmonics) được ví như “Cholesterol” trong mạch máu. Nó không làm ngừng hệ thống ngay lập tức, nhưng âm thầm bào mòn tuổi thọ thiết bị. Bài viết này, dưới góc nhìn của kỹ sư hơn 20 năm kinh nghiệm, sẽ giải mã bản chất của sóng hài và đưa ra giải pháp lọc chuẩn quốc tế IEEE.

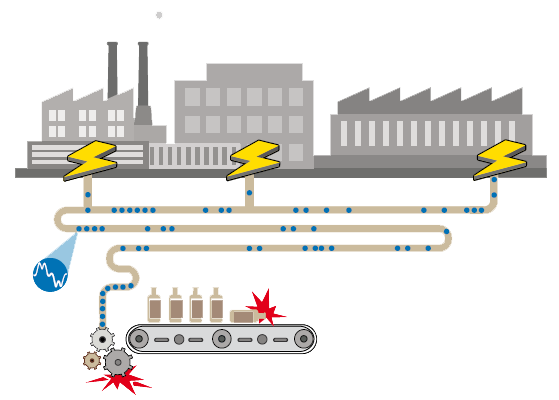

1. Sóng hài (Harmonics) là gì? Giải thích dễ hiểu nhất
💡 Sóng hài là các dòng điện hoặc điện áp nhiễu có tần số là bội số nguyên của tần số cơ bản (50Hz). Chúng cộng hưởng với sóng chính, làm méo dạng sóng sin chuẩn, gây ra hiện tượng “điện bẩn” làm giảm hiệu suất hệ thống.
Ví dụ thực tế: Trên lưới điện Việt Nam (50Hz), dòng điện nhiễu 250Hz được gọi là sóng hài bậc 5 (5 x 50Hz); dòng 350Hz là sóng hài bậc 7. Theo định lý chuỗi Fourier, tổng hợp các sóng hài bậc cao này với sóng cơ bản sẽ tạo ra một dạng sóng bị biến dạng nghiêm trọng.
Hãy tưởng tượng hệ thống điện của bạn như một dòng sông đang chảy êm đềm. Khi bạn ném đá tảng vào dòng sông đó, các gợn sóng nhiễu loạn xuất hiện. Trong hệ thống điện, các “tảng đá” đó chính là các Tải phi tuyến (Non-linear loads).
Độ méo dạng của sóng điện được đo bằng chỉ số THD (Total Harmonic Distortion – Tổng độ biến dạng sóng hài). Nếu chỉ số này quá cao, điện năng tiêu thụ bị lãng phí dưới dạng nhiệt.
2. Nguyên nhân nào sinh ra sóng hài trong nhà máy?
Nguồn gốc chính là do sự phát triển của các thiết bị điện tử công suất. Dưới đây là 3 “thủ phạm” phổ biến nhất:
- ✅ Biến tần (VFD – Inverter): Thủ phạm số 1. Dù biến tần cực kỳ tiết kiệm điện, nhưng nguyên lý chỉnh lưu Diode và băm xung (PWM) của nó không tiêu thụ điện hình sin liên tục, sinh ra lượng lớn sóng hài bậc 5, 7, 11, 13.
- ✅ Lò hồ quang, Máy hàn công nghiệp: Các thiết bị này thay đổi trở kháng liên tục cực nhanh.
- ✅ Hệ thống chiếu sáng LED & UPS: Bộ nguồn Driver và bộ lưu điện liên tục chuyển đổi AC/DC gây méo dòng điện.
3. Tại sao gọi Sóng Hài là “Sát thủ thầm lặng”? (4 Tác hại cốt lõi)
Nhiều chủ đầu tư lầm tưởng hệ thống hỏng là do thiết bị kém chất lượng. Tuy nhiên, 20 năm làm nghề cho tôi thấy, 80% sự cố không rõ nguyên nhân đến từ sóng hài:
🔥 Phá hủy tụ bù (Nổ tụ)
Tần số càng cao, trở kháng của tụ bù 3 pha càng giảm (
). Sóng hài tần số cao coi tụ bù là “đường tắt” và lao vào với cường độ cực lớn, gây cộng hưởng dòng. Kết quả: Tụ bị phồng rộp, nhảy Aptomat, hoặc nổ tung.
🔥 Quá nhiệt Máy biến áp & Động cơ
Sóng hài gây ra hiệu ứng da (Skin Effect) và dòng điện xoáy (Eddy Current). Tổn thất trong máy biến áp tăng vọt. Biến áp sẽ nóng rực dù đồng hồ đo dòng mới chỉ 60-70% tải, làm giảm 50% tuổi thọ lớp cách điện.
🔥 Quá tải dây trung tính (Cháy cáp)
Trong lưới điện 3 pha 4 dây, sóng hài bậc 3 (150Hz) không triệt tiêu lẫn nhau mà cộng dồn vào dây trung tính. Dòng điện trên dây trung tính có thể cao hơn cả dây pha, gây cháy nổ cáp ngầm.
🔥 Nhiễu loạn hệ thống điều khiển PLC/SCADA
Sóng hài làm biến dạng điểm “Zero crossing” của sóng điện áp. Các thiết bị đo lường, đếm thời gian hoặc kích hoạt Thyristor sẽ hoạt động sai lệch, dẫn đến dừng dây chuyền đột ngột (Ghost trip).
4. Tiêu chuẩn Quốc tế IEEE và Luật Việt Nam về sóng hài
Để tránh bị điện lực (EVN) phạt hoặc từ chối đấu nối, doanh nghiệp bắt buộc phải tuân thủ:
Chuyên viên tư vấn & Báo giá
Ms. Khuyên Bùi
- Tiêu chuẩn IEEE 519-2014: Tổng độ méo sóng hài điện áp (THD-V) tại điểm đấu nối chung (PCC) không được vượt quá 5% đối với lưới điện hạ thế.
- Tiêu chuẩn IEEE 1159-2019: Hướng dẫn giám sát chất lượng điện năng, cách đo đạc và phân tích sự cố.
- Thông tư 30/2019/TT-BCT (Việt Nam): Quy định rõ THD áp tại lưới hạ thế ≤ 8%. Nếu vi phạm quá 6 tháng không khắc phục, doanh nghiệp sẽ bị xử phạt.
5. Giải pháp xử lý: Lọc Sóng Hài Chủ Động (APF)
Khi chỉ số THD vượt ngưỡng, việc lắp đặt cuộn kháng (Reactor) cho biến tần chỉ giải quyết được một phần nhỏ. Giải pháp triệt để chia làm 2 loại:
- Bộ lọc thụ động (Passive Filter): Sử dụng cuộn kháng (L) và tụ (C) để lọc 1 bậc hài cố định (thường là bậc 5 hoặc 7). Ưu điểm: Rẻ. Nhược điểm: Cồng kềnh, kém linh hoạt, dễ gây cộng hưởng ngược phá nát hệ thống.
- Bộ lọc sóng hài chủ động (Active Harmonic Filter – APF): Đỉnh cao công nghệ hiện nay. Hoạt động như một “biến tần ngược”, đo đạc sóng hài trong thời gian thực (< 5ms) và bơm dòng điện ngược pha để triệt tiêu toàn bộ sóng hài từ bậc 2 đến 50. Xem thêm: Sự khác biệt chi tiết giữa Lọc thụ động và Chủ động APF.
💡 Bạn Có Biết “Sức Khỏe” Hệ Thống Điện Nhà Máy Mình?
Sóng hài là vô hình, bạn không thể nhìn thấy bằng mắt thường cho đến khi thiết bị bốc khói. Đầu tư hàng tỷ đồng cho dây chuyền sản xuất nhưng bỏ qua chất lượng nguồn điện là một rủi ro cực lớn.
KTH Electric cung cấp Dịch vụ Đánh giá Chất lượng Điện năng (Power Quality Audit) chuyên nghiệp. Sử dụng máy đo PQA chuyên dụng (Fluke/Hioki) để “khám bệnh” trong 24-48h, giúp bạn:
- ✅ Giảm tiền điện hàng tháng do triệt tiêu tổn thất nhiệt.
- ✅ Tăng 20-30% tuổi thọ máy biến áp và động cơ.
- ✅ Loại bỏ 100% tình trạng nổ tụ bù đột ngột.
